262Situaciones diversas
Dotación de fusibles, lado izquierdo del tablero de
instrumentos
Fusibles
NúmeroConsumidorAmperios
1Centralita diagnosis/Iluminación instrumentos /
Centralita regulafaros/ Caudalímetro/ Parabrisas
calefactados/Gestión motor/Faros AFS10
2
Centralita motor/ Centralita ABS-ESC (ESP)/ Cam-
bio automático/ Cuadro de instrumentos/ Centra-
lita remolque/ Interruptor luces / Sensor de fre-
no/ Servodirección/ Faro derecho e izquierdo
10
3Airbag5
4Calefacción/Interruptor marcha atrás/Interruptor
ASR-ESC (ESP)/Espejo electrocrómico/Park Pilot/
Sensor del nivel de aceite5
5Faro xenon derecho106Faro xenon izquierdo107Libre 8Asistencial preinstalación remolque59Libre 10Libre 11Libre 12Cierre centralizado15
13Diagnosis/ Interrupor luces/ Sensor de lluvia/Lu-
neta térmica10
14Cambio automático / Calefacción/ Palanca Cam-
bio automático10
15Libre 16Libre 17Alarma5
NúmeroConsumidorAmperios18Kombi / Palancas, con START STOP519Asistencial antiniebla2020Navegación / Radio, con START STOP1521Gestión del motor1022Mando ventilador4023Alzacristales anteriores3024Body Modul Control2025Luneta térmica2526Alzacristales posterior3027Motor (aforador/relé bomba gasolina)1528Centralita confort3029Libre 30Libre 31Bomba de vacío2032Libre 33Techo abrible2534Centralita confort /Cierre centralizado2535Libre 36Lavafaros2037Asientos calefactados3038Gestión del motor1039Teléfono con START STOP1040Mando ventilador4041Motor limpialuneta/ Centralita cableado2042Toma 12 V/ Encendedor2043Preinstalación gancho remolque1544Preinstalación gancho remolque2045Preinstalación gancho remolque1546Libre 

274Situaciones diversas
Ayuda de arranque: descripción

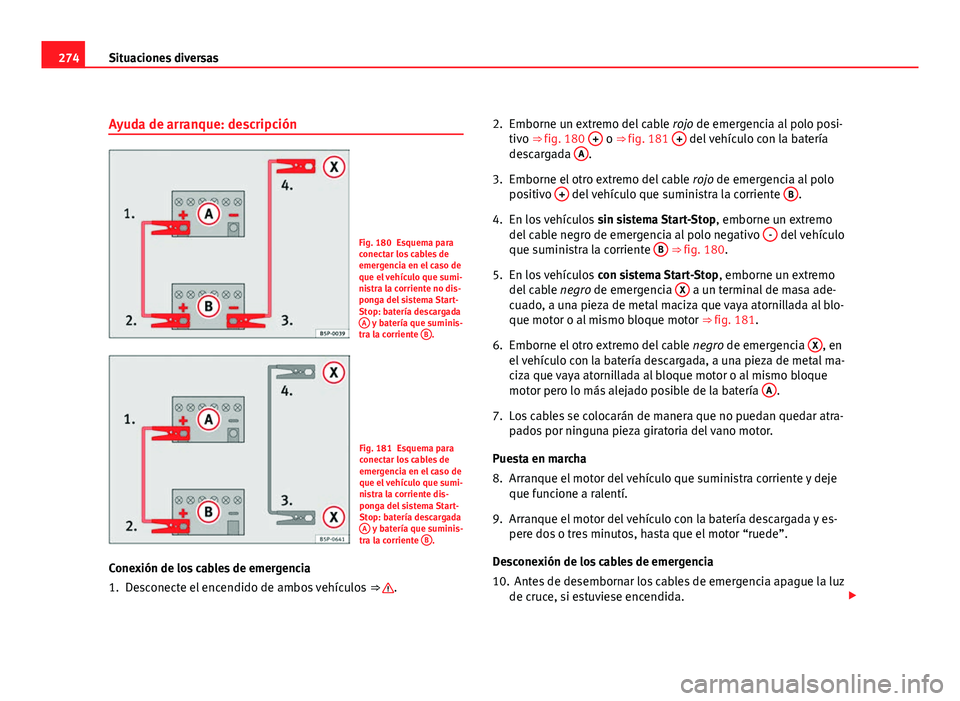

Fig. 180 Esquema para
conectar los cables de
emergencia en el caso de
que el vehículo que sumi-
nistra la corriente no dis-
ponga del sistema Start-
Stop: batería descargada
A
y batería que suminis-
tra la corriente B.
Fig. 181 Esquema para
conectar los cables de
emergencia en el caso de
que el vehículo que sumi-
nistra la corriente dis-
ponga del sistema Start-
Stop: batería descargada
A
y batería que suminis-
tra la corriente B.
Conexión de los cables de emergencia
1. Desconecte el encendido de ambos vehículos ⇒ 
.2. Emborne un extremo del cable
rojo de emergencia al polo posi-
tivo ⇒ fig. 180 +
o ⇒ 
fig. 181 + del vehículo con la batería
descargada A.
3. Emborne el otro extremo del cable rojo de emergencia al polo
positivo +
del vehículo que suministra la corriente B.
4. En los vehículos sin sistema Start-Stop , emborne un extremo
del cable negro de emergencia al polo negativo -
del vehículo
que suministra la corriente B ⇒ fig. 180.
5. En los vehículos con sistema Start-Stop , emborne un extremo
del cable negro de emergencia X
a un terminal de masa ade-
cuado, a una pieza de metal maciza que vaya atornillada al blo-
que motor o al mismo bloque motor ⇒ fig. 181.
6. Emborne el otro extremo del cable negro de emergencia X
, en
el vehículo con la batería descargada, a una pieza de metal ma-
ciza que vaya atornillada al bloque motor o al mismo bloque
motor pero lo más alejado posible de la batería A
.
7. Los cables se colocarán de manera que no puedan quedar atra- pados por ninguna pieza giratoria del vano motor.
Puesta en marcha
8. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
9. Arranque el motor del vehículo con la batería descargada y es- pere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
10. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida. 

287
Datos técnicos
Motor de gasolina 1.2 77 kW (105 CV)
Datos del motor Potencia kW (CV) a 1/min 77 (105)/5000
Par motor máximo en Nm a 1/min 175/1550-4100
Nº de cilindros/ cilindrada en cm3
4/ 1197
Combustible Súper 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia
Rendimientos sin Start&Stopcon Start&Stop
Velocidad máxima en km/h 187 187
Aceleración 0-80 km/h en seg 7,2 7,2
Aceleración 0-100 km/h en seg 10,9 10,9
Pesos
sin Start&Stop con Start&Stop
Peso máximo autorizado en kg 1770 1775
Peso en orden de marcha (con conductor) en kg 1275 1280
Carga autorizada sobre eje delantero en kg 940 940
Carga autorizada sobre eje trasero en kg 890 890
Carga autorizada sobre techo en kg 75 75
Cargas de remolque
sin Start&Stopcon Start&Stop
Remolque sin freno en kg 630 640
Remolque con freno en pendientes hasta 8% en kg 1500 1500
Remolque con freno en pendientes hasta 12% en kg 1200 1200
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

295
Datos técnicos
Motor Diesel 1.6 TDI CR 77 kW (105 CV) DPF Start&Stop
Datos del motor Potencia kW (CV) a 1/min 77 (105) 4400
Par motor máximo en Nm a 1/min 250/1500-2500
Nº de cilindros/ cilindrada en cm3
4/1598
Combustible Min. 51 CZ
Rendimientos
Velocidad máxima en km/h 185
Aceleración 0-80 km/h en seg 7,5
Aceleración 0-100 km/h en seg 11,3
Pesos
Peso máximo autorizado en kg 1820
Peso en orden de marcha (con conductor) en kg 1325
Carga autorizada sobre eje delantero en kg 1010
Carga autorizada sobre eje trasero en kg 890
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 660
Remolque con freno en pendientes hasta 8% en kg 1500
Remolque con freno en pendientes hasta 12% en kg 1400
Capacidad de relleno de aceite de motor
Capacidad aprox. aceite de motor con cambio de filtro 4,5 litros

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
