Luces y visibilidad131
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Sensor de lluvia*
El sensor de lluvia controla los intervalos del limpiapara-
brisas en función de la cantidad de lluvia.
Activar el sensor de lluvia
– Mueva la palanca del limpiaparabrisas hasta la posición
⇒fig. 87
– Mueva el mando hacia la izquierda o hacia la derecha para ajustar la sensibilidad del sensor de lluvia. Mando hacia la
derecha: nivel de sensibilidad alto. Mando hacia la izquierda:
nivel de sensibilidad bajo.El sensor de lluvia forma parte del barrido a intervalos. Cada vez que se
desconecte el encendido habrá que activar de nuevo el sensor de lluvia. Para
ello hay que desconectar y conectar la función de barrido a intervalos.
Nota
•No ponga pegatinas en el parabrisas, delante del sensor de lluvia.
Podrían podrucirse alteraciones o fallos en el mismo
Fig. 86 Sensor de lluvia*Fig. 87 Palanca del
limpiaparabrisas
A1
AA
Freetrack_ES.book Seite 131 Donnerstag, 30. Juli 2009 1:48 13

Luces y visibilidad
134
Nota•La función automática antideslumbrante de los retrovisores sólo es efec-
tiva si la mampara* contra el sol para la luneta trasera está recogida o bien si
no hay otros objetos que obstaculicen la incidencia de la luz en el retrovisor.•Si tiene que colocar cualquier tipo de adhesivo en el parabrisas, no lo
haga delante de los sensores. De lo contrario podría provocar que la función
antideslumbrante automática del retrovisor interior no funcione bien o no
funcione en absoluto.Retrovisores exteriores
Los retrovisores exteriores se ajustan mediante el mando
giratorio situado en la consola central.
Ajuste básico de los retrovisores exteriores
1. En primer lugar, gire el mando ⇒fig. 90 hasta la posición L
( retrovisor izquierdo ).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera.
3. A continuación, gire el mando hasta la posición R (retrovisor
derecho ).
4. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera ⇒.
Retrovisores exteriores térmicos*
– Gire el mando hacia delante, en la posición central ⇒fig. 90 ,
para que los retrovisores térmicos se calienten y la función de
cristal parabrisas calefaccionable* en la zona de reposo de las
escobillas, quede activada ⇒página 130.
– La calefacción de los espejos exte riores no se activa con tempe-
raturas superiores a 20°C aproximadamente.
Plegar los retrovisores exteriores*
– Gire el mando ⇒fig. 90 hasta la posición
 para plegar los
retrovisores exteriores. Para evit ar daños en el vehículo, debería
plegar los retrovisores exteriores siempre que utilice un túnel de
lavado automático.
Plegado de retrovisores con cierre confort*
– El espejo retrovisor externo se plegará automáticamente con el cierre de confort (con el mando o con la llave).
– Para desplegarlo de nuevo, abra la puerta y accione el contacto
Fig. 90 Mando de los
retrovisores exteriores
A1
Freetrack_ES.book Seite 134 Donnerstag, 30. Juli 2009 1:48 13

Conducción187
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•Si el motor se cala, pise el pedal de freno o ponga el freno de mano de
inmediato.•Si circulando en caravana en subidas, quiere evitar que el vehículo se
desplace involuntariamente hacia atrás en la fase de puesta en marcha,
mantenga pisado el pedal de freno durante algunos segundos, antes de
ponerse en movimiento.Nota
En su Servicio Oficial o en un taller especializado, le pueden informar si su
vehículo va equipado con este sistema.Sistema acústico de ayuda al aparcamiento* Ayuda al aparcamiento posterior
El sistema de ayuda le avisa mediante una señal acústica de
la aproximación de un obstáculo a la zona posterior del vehí-
culo.Descripción
El sistema acústico de ayuda al aparcamiento mide la distancia entre el vehí-
culo y un posible obstáculo mediante 4 sensores de ultrasonidos situados en
el parachoques posterior. El área de medición de los sensores empieza
aproximadamente y dependiendo de la geometría del obstáculo a una
distancia de:•zona lateral del parachoques posterior: 0,8 m•zona central del parachoques posterior: 1,5 m Activación
El sistema se activa al poner la marcha atrás. Una señal acústica breve y
aguda confirma la activación y el correcto funcionamiento del sistema.
Maniobra marcha atrás
El aviso sobre la distancia empieza tan pronto se detecta un obstáculo en la
zona de acción del sistema. Al disminuir la distancia entre el obstáculo y el
vehículo disminuye también el intervalo de tiempo entre los pitidos acús-
ticos.
A partir de una distancia inferior a aproximadamente 25 cm, suena un pitido
continuo (señal de stop). A partir de ese momento no se debería seguir
conduciendo marcha atrás.
Conducción con remolque
En vehículos en los que se ha montado de fábrica un dispositivo para
remolque, el sistema de ayuda al aparcamiento no se activa al engranar la
marcha atrás, al estar enchufado el conector eléctrico del remolque al vehí-
culo.
Posibles fallos
Si al engranar la marcha atrás sonase un pitido continuo y grave durante
unos segundos, significará que hay un fallo en el sistema de ayuda al apar-
camiento.
Si se sigue produciendo el fallo hasta desconectar el encendido, no se
emitirá la señal acústica de fallo cada vez que se active el sistema de nuevo
(engranar la marcha atrás). Así mismo, tampoco se emitirá el aviso de dispo-
nibilidad del sistema. La reparación de la avería deberá llevarse a cabo en un
Servicio Técnico.
Si el aviso de disponibilidad o avería no sonara, el altavoz del sistema estará
defectuoso, no pudiéndose emitir por tanto los avisos ante un obstáculo.
Para garantizar el funcionamiento del sistema, los sensores deben mante-
nerse limpios y libres de hielo y nieve.¡ATENCIÓN! (continuación)
Freetrack_ES.book Seite 187 Donnerstag, 30. Juli 2009 1:48 13

Conducción
188
¡ATENCIÓN!
•Los sensores tienen ángulos muertos en los que los objetos no pueden
ser detectados.•Fíjese especialmente en niños pequeños y animales, ya que los
sensores no los detectan siempre. De no prestar la suficiente atención
existe peligro de accidente.•La ayuda al aparcamiento no puede reemplazar la atención del
conductor. El conductor asume la responsabilidad de aparcar y realizar
maniobras similares.¡Cuidado!
•Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, tampoco son detec-
tados objetos tales como, cadenas para impedir el paso de vehículos, lanzas
de remolque, bordillos altos de aceras, barras verticales finas y pintadas o
cercas, por lo que existe peligro de dañar el vehículo.•Los obstáculos con cantos o aristas, en algunos casos, pueden no ser
detectados a tiempo por el sistema, debido a su geometría. Tenga especial
cuidado con este tipo de obstáculos como esquinas, objetos rectangulares,
etc.., ya que se podría llegar a dañar el vehículo.•Extreme la atención en maniobras para aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación lateral
a la pared (vigile la visión por los retrovisores)•El sistema de ayuda al aparcamiento no sustituye en ningún caso la visión
por los retrovisores.•Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para obras
de construcción, vehículos dotados del sistema PDC) pueden interferir en el
funcionamiento del sistema.
•Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulveri-
zarse durante poco tiempo y desde una distancia superior a 10 cm.Control de crucero* (Regulador
de velocidad - GRA)Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.•No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.•Para evitar la utilización involuntaria del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.•Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.
Freetrack_ES.book Seite 188 Donnerstag, 30. Juli 2009 1:48 13

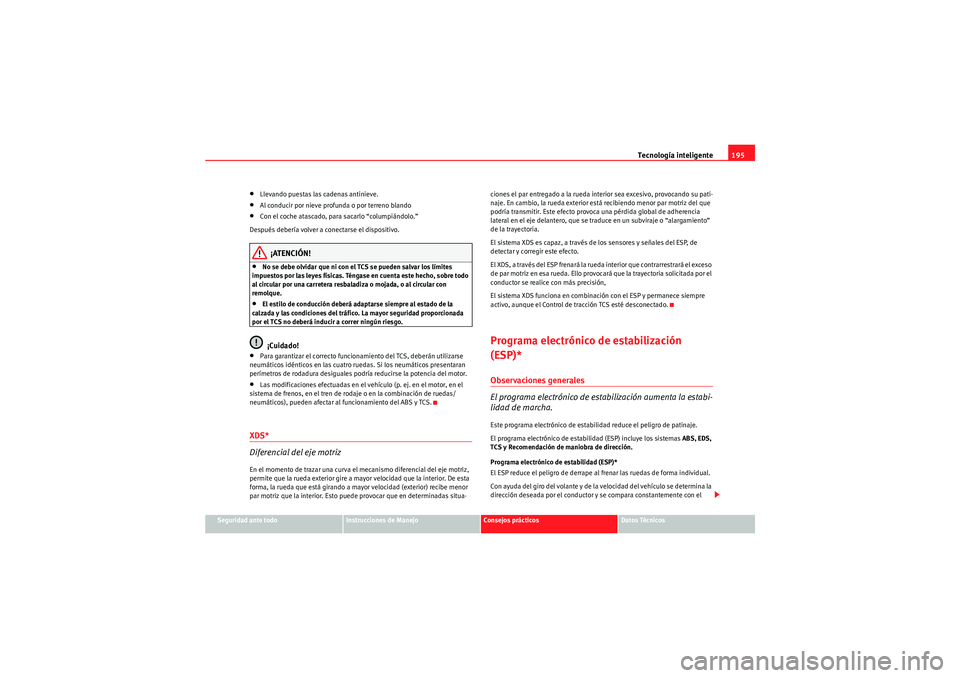

Tecnología inteligente195
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•Llevando puestas las cadenas antinieve.•Al conducir por nieve profunda o por terreno blando•Con el coche atascado, para sacarlo “columpiándolo.”
Después debería volver a conectarse el dispositivo.¡ATENCIÓN!
•No se debe olvidar que ni con el TCS se pueden salvar los límites
impuestos por las leyes físicas. Téngas e en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.•El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el TCS no deberá inducir a correr ningún riesgo.¡Cuidado!
•Para garantizar el correcto funcionamiento del TCS, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podría reducirse la potencia del motor.•Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS y TCS.XDS*
Diferencial del eje motrizEn el momento de trazar una curva el mecanismo diferencial del eje motriz,
permite que la rueda exterior gire a mayor velocidad que la interior. De esta
forma, la rueda que está girando a mayor velocidad (exterior) recibe menor
par motriz que la interior. Esto puede provocar que en determinadas situa- ciones el par entregado a la rueda interior sea excesivo, provocando su pati-
naje. En cambio, la rueda exterior está recibiendo menor par motriz del que
podría transmitir. Este efecto provoca una pérdida global de adherencia
lateral en el eje delantero, que se traduce en un subviraje o “alargamiento”
de la trayectoria.
El sistema XDS es capaz, a través de los sensores y señales del ESP, de
detectar y corregir este efecto.
El XDS, a través del ESP frenará la rueda interior que contrarrestrará el exceso
de par motriz en esa rueda. Ello provocará que la trayectoria solicitada por el
conductor se realice con más precisión,
El sistema XDS funciona en combinación con el ESP y permanece siempre
activo, aunque el Control de tracción TCS esté desconectado.
Programa electrónico de estabilización
(ESP)*Observaciones generales
El programa electrónico de estabilización aumenta la estabi-
lidad de marcha.Este programa electrónico de estabilidad reduce el peligro de patinaje.
El programa electrónico de estabilidad (ESP) incluye los sistemas
ABS, EDS,
TCS y Recomendación de maniobra de dirección.
Programa electrónico de estabilidad (ESP)*
El ESP reduce el peligro de derrape al frenar las ruedas de forma individual.
Con ayuda del giro del volante y de la velocidad del vehículo se determina la
dirección deseada por el conductor y se compara constantemente con el
Freetrack_ES.book Seite 195 Donnerstag, 30. Juli 2009 1:48 13

Tecnología inteligente
196comportamiento real del vehículo. Al pr oducirse irregularidades, como p.ej.
si el vehículo empieza de derrapar, el ESP frena la rueda adecuada automáti-
camente.
El vehículo recupera su estabilidad mediante las fuerzas aplicadas sobre la
rueda al frenar. Si el vehículo tiende a sobrevirar (derrape del tren trasero), el
sistema actúa sobre la rueda delantera que describe la trayectoria exterior de
la curva.
Recomendación de Maniobra de dirección
Es una función complementaria de seguridad incluida en el ESP. Esta función
permite al conductor estabilizar el vehículo más fácilmente en una situación
crítica. Por ejemplo, en el caso en que se deba frenar bruscamente sobre un
piso con diferente adherencia, el vehículo tendería a desestabilizar su trayec-
toria hacia la derecha o hacia la izquierda. En este caso el ESP reconoce esta
situación y asiste al conductor con una maniobra de contravolante de la
dirección electromecánica.
Esta función proporciona al conductor simplemente una recomendación de
maniobra de giro en situaciones críticas.
El vehículo no se autodirige con esta función, el conductor es en todo
momento, el responsable del control de la dirección de su vehículo.
¡ATENCIÓN!
•No se debe olvidar que ni con el ESP se pueden salvar los límites
impuestos por las leyes fisicas. Téngase en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.•El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.
¡Cuidado!
•Para garantizar el correcto funcionamiento del ESP, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podría reducirse la potencia del motor.•Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS, EDS, ESP y TCS.Sistema antibloqueo (ABS)El sistema antibloqueo impide que las ruedas motrices se bloqueen al frenar
⇒ página 194.Bloqueo electrónico del diferencial (EDS)*
El bloqueo electrónico del diferencial ayuda a evitar que
patinen las ruedas motrices.Mediante el EDS se mejora notablemente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aun cuando la calzada
presenta condiciones desfavorables.
E l siste ma con trola e l n úm e ro d e vue ltas d e las ru ed as m o tr ices m e dia nte los
sensores del ABS (En caso de avería del EDS, se ilumina el testigo ABS
⇒página 81.
Si la velocidad de marcha no supera los 80 km/h, las diferencias de giro del
orden de unas 100 vueltas/min., que pudieran darse entre las ruedas
motrices debido al estado parcialmente resbaladizo de la calzada, se
compensan frenando la rueda que patina, transmitiéndose el esfuerzo motriz
a la otra rueda por medio del diferencial.
Freetrack_ES.book Seite 196 Donnerstag, 30. Juli 2009 1:48 13

Ruedas y neumáticos245
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Verificación de la presión de inflado de los neumáticos
Los valores de la presión de inflado de los neumáticos figuran
en el adhesivo pegado a la parte interior de la tapa del depó-
sito de combustible.1. Consulte en el adhesivo la presión prescrita (neumáticos de
verano). En el caso de los neumáticos de invierno, se añadirán
0,2 bares a la presión de inflado prevista para los neumáticos de
verano.
2. Compruebe la presión siempre con los neumáticos fríos. Los neumáticos calientes presentan un aumento de presión, que no
se ha de reducir.
3. Adapte la presión de inflado a la carga que transporta.Presión de los neumáticos
La presión de los neumáticos es un factor muy importante, sobre todo, si se
conduce a gran velocidad. Por ello, deber comprobar la presión por lo menos
una vez al mes, y siempre antes de emprender un viaje largo.
El adhesivo con los valores de las presiones de inflado se encuentra en la
parte interior de la tapa del depósito de combustible. Estas presiones de
inflado rigen para los neumáticos fríos. No reduzca el exceso de presión que
presentan los neumáticos en caliente ⇒.
¡ATENCIÓN!
•Compruebe la presión de los neumáticos por lo menos una vez al mes.
Los valores de la presión de inflado de los neumáticos son de suma impor-
tancia. Si dichos valores no son los correctos, aumenta el riesgo de acci-
dente, sobre todo a grandes velocidades.
•Si la presión de inflado de un neumático es insuficiente puede reventar
y causar un accidente.•Los neumáticos con presión insuficiente se ven sometidos a mayor
trabajo de flexión a grandes velocidades. Como consecuencia, se calientan
en exceso, provocando un desprendimiento de la banda de rodadura e
incluso un reventón. Mantenga siempre la presión indicada.•La presión demasiado baja o alta reduce la vida útil de los neumáticos,
además de tener un efecto negativo sobre el comportamiento de marcha
del vehículo, aumentando el riesgo de sufrir un accidente.Nota relativa al medio ambiente
Si la presión de los neumáticos es insuficiente, aumenta el consumo de
combustible.Control de presión de los neumáticos
El sistema de control de la presión de los neumáticos controla
durante la conducción la pres ión de los cuatro neumáticos.El sistema utiliza los sensores de velocidad de las ruedas del ABS. Funciona
analizando la velocidad de cada una de las ruedas, así como su espectro de
frecuencia.
Para su óptimo funcionamiento deben utilizarse neumáticos originales SEAT.
Además se debe comprobar con regularidad la presión y corregirla en caso
necesario.
Siempre que se efectúe un ajuste de la presión de los neumáticos o un
cambio de uno o más neumáticos se debe hacer el Reset del sistema
mediante la pulsación del interruptor SET en la consola central.
¡ATENCIÓN! (continuación)
Freetrack_ES.book Seite 245 Donnerstag, 30. Juli 2009 1:48 13

Situaciones diversas

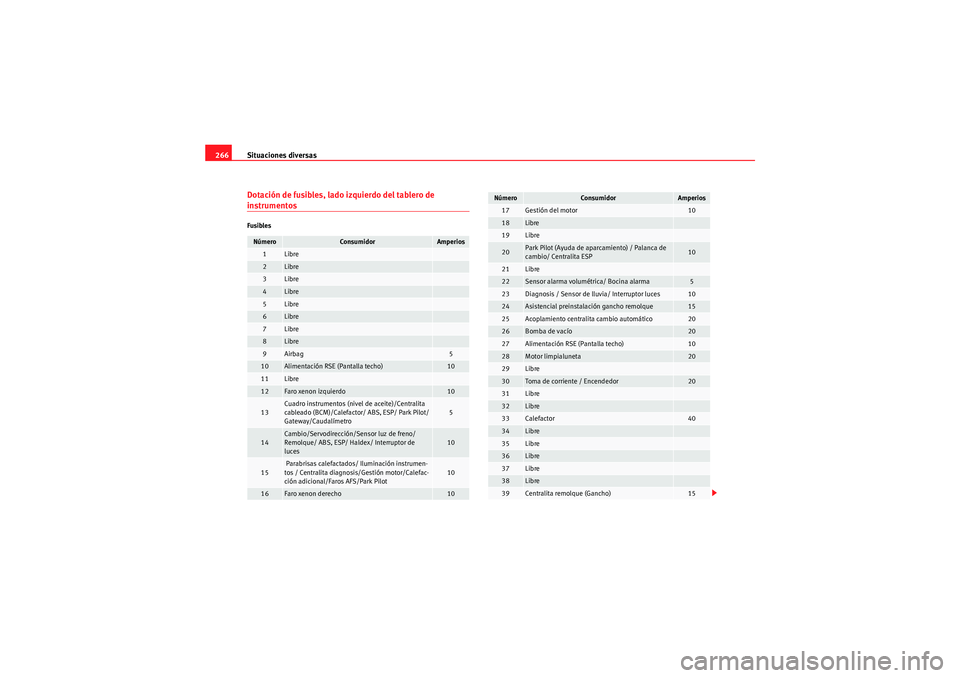

266Dotación de fusibles, lado izquierdo del tablero de instrumentosFusiblesNúmero
Consumidor
Amperios
1
Libre
2
Libre
3
Libre
4
Libre
5
Libre
6
Libre
7
Libre
8
Libre
9
Airbag
5
10
Alimentación RSE (Pantalla techo)
10
11
Libre
12
Faro xenon izquierdo
10
13
Cuadro instrumentos (nivel de aceite)/Centralita
cableado (BCM)/Calefactor/ ABS, ESP/ Park Pilot/
Gateway/Caudalímetro
5
14
Cambio/Servodirección/Sensor luz de freno/
Remolque/ ABS, ESP/ Haldex/ Interruptor de
luces
10
15
Parabrisas calefactados/ Iluminación instrumen-
tos / Centralita diagnosis/Gestión motor/Calefac-
ción adicional/Faros AFS/Park Pilot
10
16
Faro xenon derecho
10
17
Gestión del motor
10
18
Libre
19
Libre
20
Park Pilot (Ayuda de aparcamiento) / Palanca de
cambio/ Centralita ESP
10
21
Libre
22
Sensor alarma volumétrica/ Bocina alarma
5
23
Diagnosis / Sensor de lluvia/ Interruptor luces
10
24
Asistencial preinstalación gancho remolque
15
25
Acoplamiento centralita cambio automático
20
26
Bomba de vacío
20
27
Alimentación RSE (Pantalla techo)
10
28
Motor limpialuneta
20
29
Libre
30
Toma de corriente / Encendedor
20
31
Libre
32
Libre
33
Calefactor
40
34
Libre
35
Libre
36
Libre
37
Libre
38
Libre
39
Centralita remolque (Gancho)
15
Número
Consumidor
Amperios
Freetrack_ES.book Seite 266 Donnerstag, 30. Juli 2009 1:48 13
