Ayuda al estacionamientoAA
Activación/Neutralización Defecto de funcionamiento
En caso de defecto de funcionamiento,
al meter la marcha atrás, la luz del
botón se enciende, acompañada de
una señal sonora y de un mensaje
en la pantalla. Consulte en la Red
PEUGEOT.
Uso correcto
Con mal tiempo o con tiempo invernal,
asegúrese que los sensores no están
cubiertos de barro, hielo o nieve.
El sistema se neutralizará
automáticamente en caso de
enganchar un remolque o de montar
un porta-bicicletas (vehículo equipado
con un enganche de remolque o con
un porta-bicicletas recomendado por
PEUGEOT ).
La ayuda al estacionamiento no puede,
en ningún caso, sustituir la atención ni
la responsabilidad del conductor.

Puede activar o neutralizar
el sistema pulsando en este
botón.
La activación y la
neutralización del sistema
se memorizan al parar el
vehículo.
Le aconsejamos que neutralice
el sistema si su vehículo está
equipado con una escalera
trasera o si transporta una carga que
sobrepasa la longitud del vehículo.

110
Rejilla antinieve
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo
que el de la etapa 5, sin olvidar poner
el tapacubos de la rueda.
Capítulo 2, apartado "Puesto de
conducción", punto "Detección
de subinfl ado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinfl ado. Capítulo 8, apartado "Elementos
de identifi cación" para localizar la
etiqueta de los neumáticos.
OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.
No olvide quitar el obturador móvil
antinieve cuando la temperatura
exterior sea superior a 10 ºC (sin
riesgo de caída de nieve), o si está
remolcando. MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro
clips B .
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A en el paragolpes delantero.
- Móntelo presionando a nivel de cada clip B situado en los cuatro
lados.
La rueda de repuesto no ha sido
concebida para recorrer largas
distancias, lleve enseguida el
vehículo a la red PEUGEOT para que
le revisen el apriete de los tornillos y la
presión de la rueda de repuesto. Haga
igualmente que le reparen y monten
la rueda original lo antes posible en la
red PEUGEOT.

110
Rejilla antinieve
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo
que el de la etapa 5, sin olvidar poner
el tapacubos de la rueda.
Capítulo 2, apartado "Puesto de
conducción", punto "Detección
de subinfl ado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinfl ado. Capítulo 8, apartado "Elementos
de identifi cación" para localizar la
etiqueta de los neumáticos.
OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.
No olvide quitar el obturador móvil
antinieve cuando la temperatura
exterior sea superior a 10 ºC (sin
riesgo de caída de nieve), o si está
remolcando. MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro
clips B .
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A en el paragolpes delantero.
- Móntelo presionando a nivel de cada clip B situado en los cuatro
lados.
La rueda de repuesto no ha sido
concebida para recorrer largas
distancias, lleve enseguida el
vehículo a la red PEUGEOT para que
le revisen el apriete de los tornillos y la
presión de la rueda de repuesto. Haga
igualmente que le reparen y monten
la rueda original lo antes posible en la
red PEUGEOT.

117
AYUDA RÁPIDA
7
Cambiar un fusible

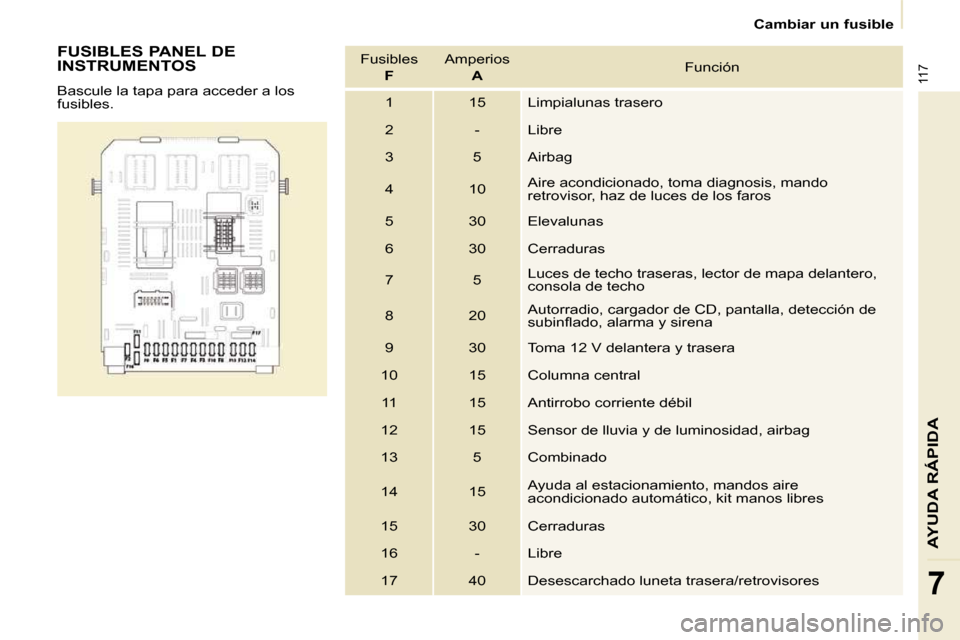

FUSIBLES PANEL DE
INSTRUMENTOS
Bascule la tapa para acceder a los
fusibles. Fusibles
F Amperios
A Función
1 15 Limpialunas trasero
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma diagnosis, mando
retrovisor, haz de luces de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
consola de techo
8 20 Autorradio, cargador de CD, pantalla, detección de
subinfl ado, alarma y sirena
9 30 Toma 12 V delantera y trasera
10 15 Columna central 11 15 Antirrobo corriente débil
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Combinado
14 15 Ayuda al estacionamiento, mandos aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desescarchado luneta trasera/retrovisores

119
AYUDA RÁPIDA
7
Cambiar un fusible
FUSIBLES DEBAJO DEL CAPÓ
MOTOR
Después de abrir el capó, suelte y
bascule el cajetín para acceder a los
fusibles. Fusibles

F Amperios
A Función
1 20 Control motor
2 15 Bocina
3 10 Bomba lavaparabrisas delantero y lavalunas trasero
4 20 Bomba lavafaros
5 15 Órganos motor
6 10 Sensor ángulo del volante, ESP
7 10 Contactor stop, contactor embrague
8 25 Motor de arranque
9 10 Motor haz de cables de los faros, cajetín gestión de
parque
10 30 Órganos motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Cajetín servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda
