2009 Lancia Musa sistema eobd

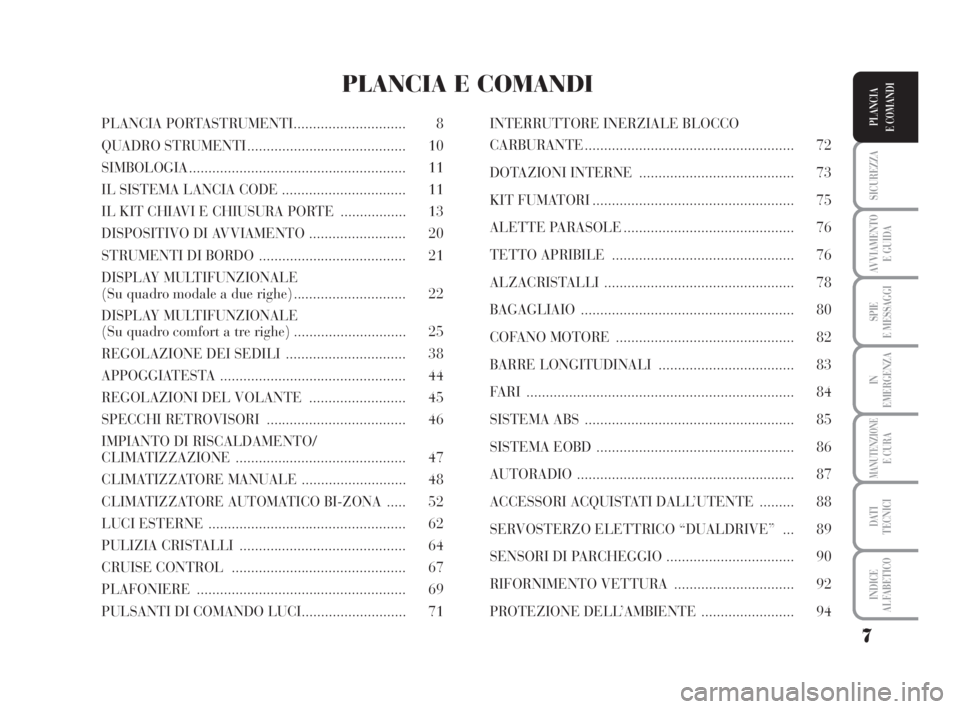

7
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI............................. 8
QUADRO STRUMENTI ......................................... 10
SIMBOLOGIA ........................................................ 11
IL SISTEMA LANCIA CODE ................................ 11
IL KIT CHIAVI E CHIUSURA PORTE ................. 13
DISPOSITIVO DI AVVIAMENTO ......................... 20
STRUMENTI DI BORDO ...................................... 21
DISPLAY MULTIFUNZIONALE
(Su quadro modale a due righe) ............................. 22
DISPLAY MULTIFUNZIONALE
(Su quadro comfort a tre righe) ............................. 25
REGOLAZIONE DEI SEDILI ............................... 38
APPOGGIATESTA ................................................ 44
REGOLAZIONI DEL VOLANTE ......................... 45
SPECCHI RETROVISORI .................................... 46
IMPIANTO DI RISCALDAMENTO/
CLIMATIZZAZIONE ............................................ 47
CLIMATIZZATORE MANUALE ........................... 48
CLIMATIZZATORE AUTOMATICO BI-ZONA ..... 52
LUCI ESTERNE ................................................... 62
PULIZIA CRISTALLI ........................................... 64
CRUISE CONTROL ............................................. 67
PLAFONIERE ...................................................... 69
PULSANTI DI COMANDO LUCI........................... 71INTERRUTTORE INERZIALE BLOCCO
CARBURANTE ...................................................... 72
DOTAZIONI INTERNE ........................................ 73
KIT FUMATORI .................................................... 75
ALETTE PARASOLE ............................................ 76
TETTO APRIBILE ............................................... 76
ALZACRISTALLI ................................................. 78
BAGAGLIAIO ....................................................... 80
COFANO MOTORE .............................................. 82
BARRE LONGITUDINALI ................................... 83
FARI ..................................................................... 84
SISTEMA ABS ...................................................... 85
SISTEMA EOBD ................................................... 86
AUTORADIO ........................................................ 87
ACCESSORI ACQUISTATI DALL’UTENTE ......... 88
SERVOSTERZO ELETTRICO “DUALDRIVE” ... 89
SENSORI DI PARCHEGGIO ................................. 90
RIFORNIMENTO VETTURA ............................... 92
PROTEZIONE DELL’AMBIENTE ........................ 94
PLANCIA E COMANDI
007-037 MUSA 1ed IT 10-07-2008 9:13 Pagina 7

86
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi con-
tinua dei componenti correlati alle
emissioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti
(unitamente al messaggio, dove pre-
visto, visualizzato dal display multi-
funzionale riconfigurabile - vedere ca-
pitolo “Spie e messaggi”), la condi-
zione di deterioramento dei compo-
nenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza
dell’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire
i componenti deteriorati. Avaria EBD
È segnalata dall’accensione della
spie
>exsul quadro strumenti,
unitamente al messaggio (dove
previsto) visualizzato dal display
multifunzionale (vedere capitolo
“Spie e messaggi”).
In questo caso, con frenate violente, si
può avere un bloccaggio precoce delle
ruote posteriori, con possibilità di
sbandamento. Guidare pertanto con
estrema cautela fino alla più vicina
Rete Assistenziale Lancia per la veri-
fica dell’impianto.
Quando l’ABS interviene, e
si avvertono le pulsazioni
sul pedale del freno, non alleggerite
la pressione, ma mantenete il pedale
ben premuto senza timore; così Vi
arresterete nel minor spazio possi-
bile, compatibilmente con le condi-
zioni del fondo stradale.
ATTENZIONE
In caso di accensione della
spiaxsul quadro stru-
menti (unitamente al messaggio,
dove previsto, visualizzato dal di-
splay multifunzionale), arrestare im-
mediata-mente la vettura e rivolgersi
alla più vicina Rete Assistenziale
Lancia. L’eventuale perdita di fluido
dall’impianto idraulico, infatti, pre-
giudica il funzionamento dell’im-
pianto freni, sia di tipo convenzio-
nale, che con il sistema antibloccag-
gio ruote.
ATTENZIONE
038-094 MUSA 1ed IT 10-07-2008 11:28 Pagina 86

125
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SPIE E MESSAGGI
AVVERTENZE GENERALI.............................. 126
LIQUIDO FRENI INSUFFICIENTE................... 126
FRENO A MANO INSERITO............................. 126
AVARIA AIR BAG.............................................. 126
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ...................... 127
INSUFFICIENTE RICARICA BATTERIA .......... 127
INSUFFICIENTE PRESSIONE OLIO MOTORE ... 128
OLIO DEGRADATO ......................................... 128
AVARIA SERVOSTERZO ELETTRICO
“DUALDRIVE”................................................ 128
INCOMPLETA CHIUSURA PORTE ................. 128
CINTURE DI SICUREZZA NON ALLACCIATE ... 128
AVARIA EBD .................................................... 129
AVARIA AL SISTEMA DI INIEZIONE............. 129
AVARIA SISTEMA CONTROLLO
MOTORE EOBD ............................................... 129
AIR BAG LATO PASSEGGERO DISINSERITO .. 130
AVARIA SISTEMA ABS .................................... 130
RISERVA CARBURANTE ................................. 130
PRERISCALDO CANDELETTE ....................... 131AVARIA PRERISCALDO CANDELETTE ......... 131
PRESENZA ACQUA NEL FILTRO GASOLIO .. 131
AVARIA SISTEMA PROTEZIONE
VETTURA - LANCIA CODE ............................ 131
LUCI RETRONEBBIA ...................................... 131
SEGNALAZIONE GENERICA .......................... 132
USURA PASTIGLIE FRENO ............................ 133
TRAPPOLA PARTICOLATO INTASATA ......... 133
LUCI DI POSIZIONE E ANABBAGLIANTI ....... 133
FOLLOW ME HOME ....................................... 133
LUCI FENDINEBBIA ........................................ 133
INDICATORE DI DIREZIONE SINISTRO ........ 134
INDICATORE DI DIREZIONE DESTRO .......... 134
INSERIMENTO SERVOSTERZO ELETTRICO
“DUALDRIVE”................................................ 134
REGOLATORE DI VELOCITÀ COSTANTE
(CRUISE CONTROL) ....................................... 134
LUCI ABBAGLIANTI ........................................ 134
POSSIBILE PRESENZA GHIACCIO
SU STRADA ..................................................... 134
LIMITATA AUTONOMIA ................................. 134
125-134 MUSA 1ed IT 10-07-2008 9:15 Pagina 125

129
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
>
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle
spiexe>con motore in moto in-
dica un’anomalia del sistema EBD op-
pure che il sistema non risulta dispo-
nibile; in questo caso con frenate vio-
lente si può avere un bloccaggio pre-
coce delle ruote posteriori, con possi-
bilità di sbandamento. Guidando con
estrema cautela raggiungere imme-
diatamente la Rete Assistenziale Lan-
cia per la verifica dell’impianto.
Il display visualizza il messaggio de-
dicato.
x
AVARIA AL SISTEMA
DI INIEZIONE
(versioni Multijet - giallo
ambra )
AVARIA SISTEMA
CONTROLLO MOTORE EOBD
(versioni benzina - giallo ambra)
Avaria al sistema di iniezione
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
appena avviato il motore.Se la spia rimane accesa o si accende
durante la marcia, segnala un non
perfetto funzionamento dell’impianto
di iniezione con possibile perdita di
prestazioni, cattiva guidabilità e con-
sumi elevati.
Il display visualizza il messaggio de-
dicato.
In queste condizioni si può proseguire
la marcia evitando però di richiedere
sforzi gravosi al motore o forti velo-
cità. Rivolgersi in ogni caso al più pre-
sto alla Rete Assistenziale Lancia.
Avaria sistema controllo motore
EOBD
In condizioni normali, ruotando la
chiave di avviamento in posizione
MAR, la spia si accende, ma deve spe-
gnersi a motore avviato. L’accensione
iniziale indica il corretto funziona-
mento della spia. Se la spia rimane
accesa o si accende durante la marcia:
❒a luce fissa: segnala un malfunzio-
namento nel sistema di alimenta-
zione/accensione che potrebbe pro-
vocare elevate emissioni allo sca-
rico, possibile perdita di presta-
zioni, cattiva guidabilità e consumi
elevati.
U
Il display visualizza il messaggio de-
dicato.
In queste condizioni si può proseguire
la marcia evitando però di richiedere
sforzi gravosi al motore o forti velo-
cità. L’uso prolungato della vettura
con spia accesa fissa può causare
danni. Rivolgersi il più presto possi-
bile alla Rete Assistenziale Lancia. La
spia si spegne se il malfunzionamento
scompare, ma il sistema memorizza
comunque la segnalazione.
❒a luce lampeggiante: segnala la
possibilità di danneggiamento del
catalizzatore (vedere “Sistema
EOBD” nel capitolo “Plancia e co-
mandi”).
In caso di spia accesa con luce inter-
mittente occorre rilasciare il pedale
acceleratore, portandosi a bassi re-
gimi, fino a quando la spia smette di
lampeggiare; proseguire la marcia a
velocità moderata, cercando di evitare
condizioni di guida che possono pro-
vocare ulteriori lampeggi e rivolgersi
il più presto possibile alla Rete Assi-
stenziale Lancia.
125-134 MUSA 1ed IT 10-07-2008 9:15 Pagina 129

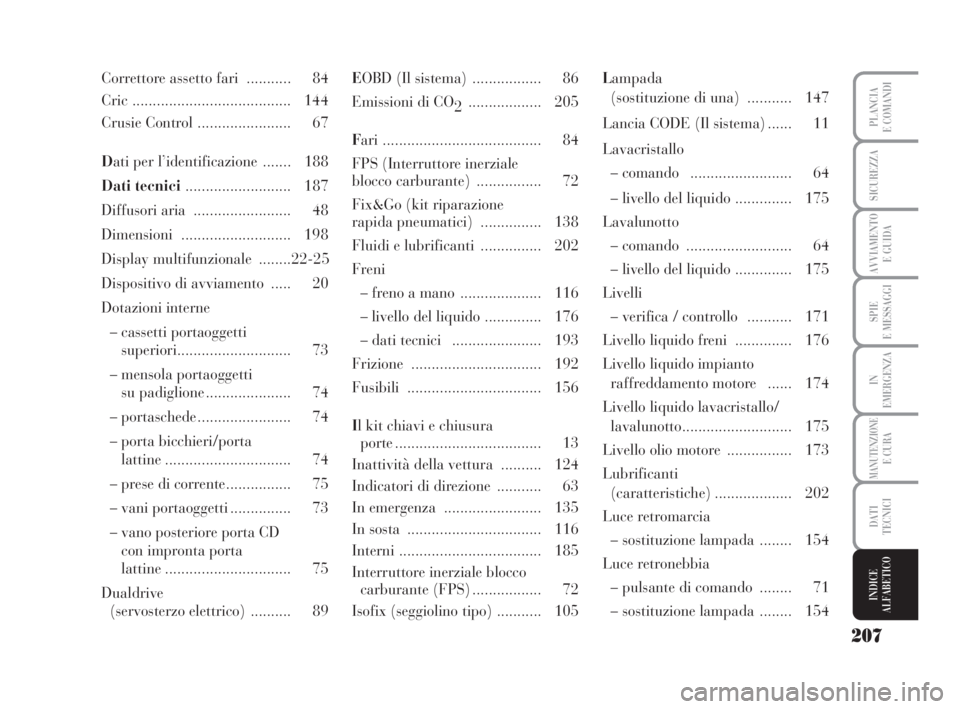

207
SPIE
E MESSAGGI
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
Correttore assetto fari ........... 84
Cric ....................................... 144
Crusie Control ....................... 67
Dati per l’identificazione ....... 188
Dati tecnici .......................... 187
Diffusori aria ........................ 48
Dimensioni ........................... 198
Display multifunzionale ........22-25
Dispositivo di avviamento ..... 20
Dotazioni interne
– cassetti portaoggetti
superiori............................ 73
– mensola portaoggetti
su padiglione ..................... 74
– portaschede ....................... 74
– porta bicchieri/porta
lattine ............................... 74
– prese di corrente................ 75
– vani portaoggetti ............... 73
– vano posteriore porta CD
con impronta porta
lattine ............................... 75
Dualdrive
(servosterzo elettrico) .......... 89EOBD (Il sistema) ................. 86
Emissioni di CO
2.................. 205
Fari ....................................... 84
FPS (Interruttore inerziale
blocco carburante) ................ 72
Fix&Go (kit riparazione
rapida pneumatici) ............... 138
Fluidi e lubrificanti ............... 202
Freni
– freno a mano .................... 116
– livello del liquido .............. 176
– dati tecnici ...................... 193
Frizione ................................ 192
Fusibili ................................. 156
Il kit chiavi e chiusura
porte .................................... 13
Inattività della vettura .......... 124
Indicatori di direzione ........... 63
In emergenza ........................ 135
In sosta ................................. 116
Interni ................................... 185
Interruttore inerziale blocco
carburante (FPS) ................. 72
Isofix (seggiolino tipo) ........... 105Lampada
(sostituzione di una) ........... 147
Lancia CODE (Il sistema) ...... 11
Lavacristallo
– comando ......................... 64
– livello del liquido .............. 175
Lavalunotto
– comando .......................... 64
– livello del liquido .............. 175
Livelli
– verifica / controllo ........... 171
Livello liquido freni .............. 176
Livello liquido impianto
raffreddamento motore ...... 174
Livello liquido lavacristallo/
lavalunotto........................... 175
Livello olio motore ................ 173
Lubrificanti
(caratteristiche) ................... 202
Luce retromarcia
– sostituzione lampada ........ 154
Luce retronebbia
– pulsante di comando ........ 71
– sostituzione lampada ........ 154
206-216 MUSA 1ed IT 17-10-2008 10:30 Pagina 207
