2009 Alfa Romeo 159 TPMS

6
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
D D
A A
S S
H H
B B
O O
A A
R R
D D
E E
N N
B B
E E
D D
I I
E E
N N
I I
N N
G G
CRUISE-CONTROL............................................. 76
INTERIEURVERLICHTING ..................................... 78
BEDIENINGSORGANEN...................................... 81
UITRUSTING IN HET INTERIEUR........................... 83
OPENDAK......................................................... 93
PORTIEREN ...................................................... 96
ELEKTRISCHE RUITBEDIENING ............................. 99
BAGAGERUIMTE............................................... 101
MOTORKAP..................................................... 105
IMPERIAAL/SKIDRAGER..................................... 106
KOPLAMPEN.................................................... 106
ABS ............................................................... 108
VDC ............................................................... 110
EOBD ............................................................. 115
INBOUWVOORBEREIDING AUTORADIO ................. 116
EXTRA ACCESSOIRES ........................................ 116
INSTALLATIE VAN ELEKTRISCHE/ELEKTRONISCH
SYSTEMEN...................................................... 117
PARKEERSENSOREN .......................................... 118
BANDENSPANNINGSCONTROLESYSTEEM
(TPMS)........................................................... 122
TANKEN MET DE AUTO ...................................... 125
BESCHERMING VAN HET MILIEU ......................... 127 DASHBOARD.................................................... 7
INSTRUMENTENPANEEL...................................... 8
SYMBOLEN...................................................... 9
ALFA CODE....................................................... 9
ELEKTRONISCHE SLEUTEL .................................. 11
DIEFSTALALARM................................................ 17
STARTSYSTEEM................................................. 19
INSTRUMENTEN................................................ 21
MULTIFUNCTIONEEL DISPLAY .............................. 25
INSTELBAAR MULTIFUNCTIONEEL DISPLAY ............. 30
ZITPLAATSEN ................................................... 45
HOOFDSTEUNEN.............................................. 48
STUUR ........................................................... 49
SPIEGELS........................................................ 50
KLIMAATREGELING ............................................ 53
KLIMAATREGELING, HANDBEDIEND....................... 55
KLIMAATREGELING, AUTOMATISCH
BI-/TRIZONE................................................... 58
EXTRA VERWARMING........................................ 69
BUITENVERLICHTING......................................... 70
RUITENSPROEIERS-/WISSERS............................ 73
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 6

Bij uitvoeringen met TPMS (banden-
spanningscontrolesysteem) (zie para-
graaf “TPMS”in dit hoofdstuk), ver-
schijnt na weergave van de Trip A en Trip
B informatie een scherm waarop de sta-
tus van de bandenspanning wordt aan-
gegeven (zie fig. 30).
OPMERKINGAls het instrumenten-
paneel wordt ingeschakeld en geduren-
de korte tijd kunnen, als de weergave
wordt opgeroepen door de knop TRIP in
te drukken, in plaats van “OK/NO”
streepjes worden weergegeven. Dit is
normaal, omdat het systeem de ban-
denspanning controleert.
45
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0053mfig. 30
ZITPLAATSEN
HANDMATIG VERSTELBARE
ZITPLAATSEN VOOR fig. 31
Alleafstellingenmogen
uitsluitendbijeenstil-
staandeautowordenuitge-
voerd.
OPGELET
Debekledingvanuw
autoisgeschiktvoor
langduriggebruikonder
normalegebruiksomstandighe-
den.Hetisbeslistnoo
dzakelijk
datovermatigeen/oflangduri-
gewrijvingdoormetalenges-
pen,bevest tigingen,klittenband
endergelij
kewordtvoorkomen;
alsdebekledingplaatselijkon-
derhogedruks staat,kunnen
enigedradendoorslijten,waar-
door
destofbeschadigdraakt.
A0E0020mfig. 31
Afstelling in lengterichting
Trek de hendel A(aan de binnenzijde
van de stoel) omhoog en schuif de stoel
naar voren of naar achteren: als u rijdt,
moeten de armen licht gebogen zijn en
de handen op de rand van het stuur rus-
ten.
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 45

122
PLANCIA
E COMANDI
122
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

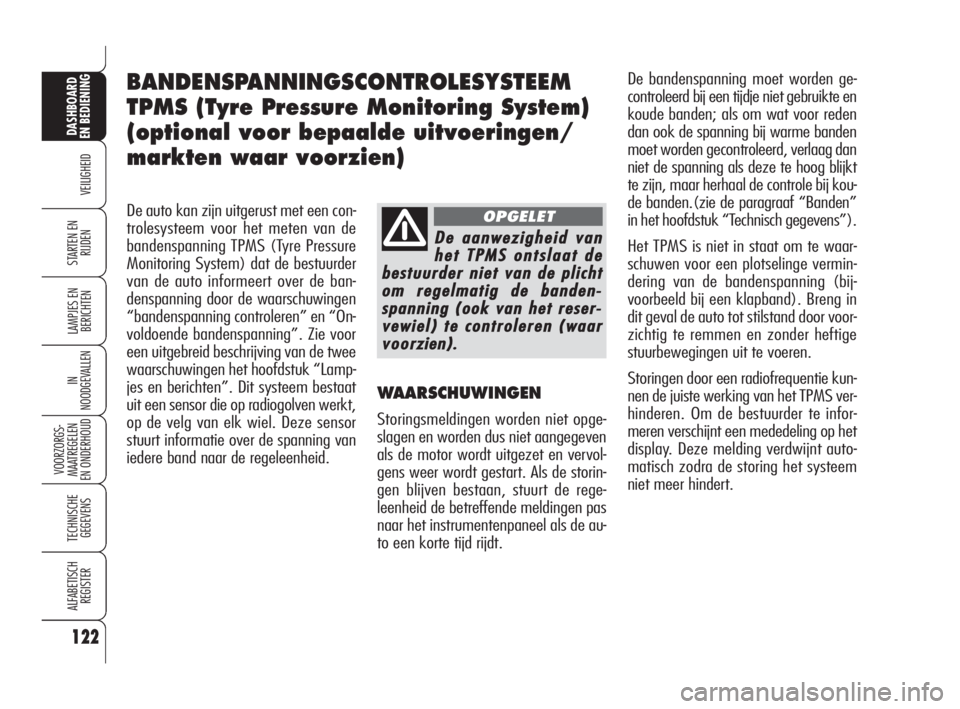

De auto kan zijn uitgerust met een con-
trolesysteem voor het meten van de
bandenspanning TPMS (Tyre Pressure
Monitoring System) dat de bestuurder
van de auto informeert over de ban-
denspanning door de waarschuwingen
“bandenspanning controleren” en “On-
voldoende bandenspanning”. Zie voor
een uitgebreid beschrijving van de twee
waarschuwingen het hoofdstuk “Lamp-
jes en berichten”. Dit systeem bestaat
uit een sensor die op radiogolven werkt,
op de velg van elk wiel. Deze sensor
stuurt informatie over de spanning van
iedere band naar de regeleenheid.
WAARSCHUWINGEN
Storingsmeldingen worden niet opge-
slagen en worden dus niet aangegeven
als de motor wordt uitgezet en vervol-
gens weer wordt gestart. Als de storin-
gen blijven bestaan, stuurt de rege-
leenheid de betreffende meldingen pas
naar het instrumentenpaneel als de au-
to een korte tijd rijdt.
BANDENSPANNINGSCONTROLESYSTEEM
TPMS (Tyre Pressure Monitoring System)
(optional voor bepaalde uitvoeringen/
markten waar voorzien)
Deaanwezigheidvan
hetTPMSontslaatde
bestuurdernietvandeplicht
omregelmatigdebanden-
span nning(ookvanhetre
ser-
vewiel)tecontroleren(waar
voorzien).
OPGELET
De bandenspanning moet worden ge-
controleerd bij een tijdje niet gebruikte en
koude banden; als om wat voor reden
dan ook de spanning bij warme banden
moet worden gecontroleerd, verlaag dan
niet de spanning als deze te hoog blijkt
te zijn, maar herhaal de controle bij kou-
de banden.(zie de paragraaf “Banden”
in het hoofdstuk “Technisch gegevens”).
Het TPMS is niet in staat om te waar-
schuwen voor een plotselinge vermin-
dering van de bandenspanning (bij-
voorbeeld bij een klapband). Breng in
dit geval de auto tot stilstand door voor-
zichtig te remmen en zonder heftige
stuurbewegingen uit te voeren.
Storingen door een radiofrequentie kun-
nen de juiste werking van het TPMS ver-
hinderen. Om de bestuurder te infor-
meren verschijnt een mededeling op het
display. Deze melding verdwijnt auto-
matisch zodra de storing het systeem
niet meer hindert.
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 122

123
PLANCIA
E COMANDI
123
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Als na het gebruik van de bandenrepa-
ratieset Fix&Go automatic de oorspron-
kelijke situatie is hersteld en de lekke
band blijft aangegeven op het instru-
mentenpaneel, wendt u dan tot het Al-
fa Romeo Servicenetwerk.
De bandenspanning is afhankelijk van
de buitentemperatuur. Het TPMS kan tij-
delijk een te lage bandenspanning aan-
geven. Controleer in dat geval de ban-
denspanning bij koude banden en her-
stel zonodig de spanning. Het TPMS vereist het gebruik van een
speciale uitrusting. Raadpleeg het Alfa
Romeo Servicenetwerk voor de acces-
soires die geschikt zijn voor het systeem
(wielen, wieldeksels enz.). Als andere
accessoires worden gebruikt, kan dit de
normale werking van het systeem ne-
gatief beïnvloeden. Omdat gebruik
wordt gemaakt van speciale ventielen,
kan uitsluitend de door Alfa Romeo
goedgekeurde afdichtvloeistoffen wor-
den gebruikt voor de reparatie van de
band; het gebruik van andere vloeistof-
fen zou de normale werking van het sys-
teem kunnen belemmeren.
Als de auto is uitgerust met TPMS en
een band wordt vervangen, moeten ook
het rubber van het ventiel en de beves-
tigingsring van de sensor worden ver-
vangen. Wendt u hiervoor tot het Alfa
Romeo Servicenetwerk.Als de auto is uitgerust met het TPMS,
moeten bij het monteren/ demonteren
van de banden en/of velgen speciale
voorzorgsmaatregelen in acht worden
genomen. Om te voorkomen dat de sen-
soren beschadigen of verkeerd gemon-
teerd worden, mogen de banden en/of
de velgen uitsluitend door gespeciali-
seerd personeel vervangen worden.
Wendt u tot het Alfa Romeo Service-
netwerk.
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 123

165
VEILIGHEID
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
LL L
A A
M M
P P
J J
E E
S S
E E
N N
B B
E E
R R
I I
C C
H H
T T
E E
N N
TE LAAG REMVLOEISTOFNIVEAU /
AANGETROKKEN HANDREM................................. 166
REMBLOKSLIJTAGE............................................ 167
NIET OMGELEGDE VEILIGHEIDSGORDEL ................. 167
STORING AIRBAG.............................................. 168
AIRBAG PASSAGIERSZIJDE UITGESCHAKELD............. 168
TE HOGE KOELVLOEISTOF-
TEMPERATUUR.................................................. 169
TE HOGE MOTOROLIETEMPERATUUR..................... 169
TE LAAG MOTOROLIENIVEAU............................... 170
TE LAGE MOTOROLIEDRUK/
ONVOLDOENDE OLIEKWALITEIT ........................... 170
ACCU WORDT NIET VOLDOENDE OPGELADEN ......... 170
PORTIEREN NIET GOED GESLOTEN........................ 171
GEOPENDE MOTORKAP....................................... 171
GEOPENDE BAGAGERUIMTE................................. 171
STORING INSPUITING /
STORING EOBD................................................. 171
STORING BEVEILIGINGSSYSTEEM/
UITSCHAKELING STUURSLOT .............................. 172
STORING ALARM/ INBRAAKPOGING/
ELEKTRONISCHE SLEUTEL NIET HERKEND .............. 172
KANS OP GLADHEID........................................... 173
VOORGLOEIEN/
STORING VOORGLOEISYSTEEM............................ 173
WATER IN BRANDSTOFFILTER .............................. 174
BRANDSTOFNOODSCHAKELAAR
GEACTIVEERD.................................................. 174
STORING IN ABS............................................... 175STORING IN EBD............................................... 175
VDC ................................................................ 175
STORING HILL HOLDER....................................... 176
ASR (ANTIDOORSLIPREGELING)........................... 176
STORING BUITENVERLICHTING............................. 176
STORING REMLICHTEN....................................... 177
MISTACHTERLICHT............................................. 177
MISTLAMPEN.................................................... 177
BUITENVERLICHTING/FOLLOW ME HOME............. 177
DIMLICHTEN..................................................... 177
GROOTLICHT..................................................... 177
RICHTINGAANWIJZER LINKS................................ 177
RICHTINGAANWIJZER RECHTS.............................. 177
STORING SCHEMERSENSOR................................. 178
STORING REGENSENSOR..................................... 178
STORING PARKEERSENSOREN.............................. 178
BRANDSTOFRESERVE – BEPERKTE ACTIERADIUS .... 178
CRUISE-CONTROL............................................. 178
VERSTOPT ROETFILTER ...................................... 178
STORING ANTI-BEKLEMMINGSFUNCTIE RUITEN....... 179
TE LAAG RUITENSPROEIERVLOEISTOFNIVEAU ......... 179
SNELHEIDSLIMIET OVERSCHREDEN ..................... 179
STORING TPMS................................................. 179
BANDENSPANNING CONTROLEREN....................... 179
TE LAGE BANDENSPANNING ................................ 180
BANDENSPANNING NIET AANGEPAST
AAN SNELHEID.................................................. 180
165-180 Alfa 159 NL 20-10-2008 14:56 Pagina 165

179
VEILIGHEID
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
STORING ANTI-
BEKLEMMINGSFUNC
TIE RUITEN
(geel)
Het lampje (of in plaats daarvan bij en-
kele uitvoeringen een symbool en een
bericht op het display) gaat branden als
een storing van de anti-beklemmings-
functie wordt gesignaleerd.
Wendt u zich in dit geval tot het Alfa Ro-
meo Servicenetwerk.
Voer voordat u zich tot het Alfa Romeo
Servicenetwerk richt eerst de initialisa-
tieprocedure van de ruiten uit (zie de pa-
ragraaf “Elektrisch bediende ruiten” in
het hoofdstuk “Dashboard en bedie-
ning”). Wendt u tot het Alfa Romeo Ser-
vicenetwerk als het probleem blijft be-
staan.
TE LAAG
RUITENSPROEIERVL
OEISTOFNIVEAU
(geel)
Het lampje (waar voorzien) gaat bran-
den (bij enkele uitvoeringen verschijnt
ook een bericht op het display) als het
ruitensproeiervloeistofniveau lager wordt
dan de minimale waarde.
5
)
SNELHEIDSLIMIET
OVERSCHREDEN
Als met de auto sneleer wordt
gereden dan de m.b.v. het “Setup-
menu” ingestelde snelheid (bijvoorbeeld
120 km/h) (zie de paragraaf “Multi-
functioneel display” of “Instelbaar mul-
tifunctioneel display” in het hoofdstuk
“Dashboard en bediening”), verschijnt
op het display een waarschuwingsbe-
richt + een rood symbool en klinkt een
geluidssignaal.
STORING TPMS
(waar voorzien)
Bij enkele uitvoeringen ver-
schijnt op het display een bericht + een
geel symbool als een storing van het
bandenspanningcontrolesysteem
(TPMS) wordt gesignaleerd: wendt u
zich in dit geval zo snel mogelijk tot het
Alfa Romeo Servicenetwerk.
Als bij een of meer wielen geen sensor
gemonteerd wordt, toont het display
een waarschuwingsmededeling, totdat
de oorspronkelijke situatie weer is her-
steld.
CONTROLE VAN DE
BANDENSPANNING
(waar voorzien)
Bij enkele uitvoeringen verschijnt op het
display een bericht + een geel symbool
om aan de te geven dat de banden-
spanning lager is dan de aanbevolen
waarde, om de optimale levensduur van
de band en een optimaal brandstofver-
bruik te garanderen en/of om een lang-
zaam spanningsverlies te signaleren.
Als twee of meer banden zich in een van
de hiervoor genoemde situaties bevinden,
zal het display achtereenvolgens de aan-
duidingen tonen die op elk van de ban-
den betrekking hebben. Herstel in dat ge-
val de juiste bandenspanning (zie hoofd-
stuk “Technische gegevens”).
X
n
n
165-180 Alfa 159 NL 20-10-2008 14:56 Pagina 179

180
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
TE LAGE
BANDENSPANNING
(waar voorzien)
Bij enkele uitvoeringen wordt op het dis-
play een bericht + een rood symbool
weergegeven, om aan te geven dat de
spanning van één of meer banden lager
is dan de aanbevolen waarde. Op deze
manier waarschuwt het TPMS-systeem
de bestuurder op het mogelijk gevaarlijk
leeglopen van de band(en) en dus op
een band die waarschijnlijk lek is.
WAARSCHUWINGRijd niet verder
met een of meerdere zachte banden om-
dat de rijveiligheid van de auto in gevaar
kan worden gebracht. Stop de auto en
vermijd bruusk remmen of sturen. Ver-
vang de wiel onmiddellijk door het re-
servewiel (indien aanwezig) of voer de
reparatie met de betreffende set (zie
“Wiel verwisselen” in hoofdstuk “In
noodgevallen”) en wendt u zo snel mo-
gelijk tot het Alfa Romeo Servicenetwerk.
BANDENSPANNING
NIET AANGEPAST
AAN SNELHEID
(waar voorzien)
Als waarschijnlijk harder gereden gaat
worden dan 160 km/h moet de ban-
denspanning worden verhoogd naar de
waarde voor volledige belading (zie de
paragraaf “Bandenspanning bij koude”
in het hoofdstuk “Technische gegevens”).
Bij enkele uitvoeringen verschijnt, als het
TPMS een bandenspanning signaleert bij
één of meer banden die niet geschikt is
voor de snelheid waarmee wordt gere-
den, op het display een bericht + een geel
symbool), die aanwezig blijven, totdat
de voertuigsnelheid weer onder de drem-
pelwaarde zakt.
WAARSCHUWINGVerlaag in dat ge-
val onmiddellijk de snelheid om overver-
hitting van de banden te voorkomen;
door oververhitting kan de band onher-
stelbaar beschadigen en wordt de le-
vensduur aanzienlijk korter. WAARSCHUWINGAls u de reis met
een hoge snelheid wilt voortzetten (snel-
ler dan 160 km/h) en het symbool op
het display gaat branden, dan moet de
auto tot stilstand worden gebracht en de
bandenspanning worden aangepast (zie
de paragraaf “Bandenspanning bij kou-
de” in het hoofdstuk “Technische gege-
vens”).
nn
165-180 Alfa 159 NL 20-10-2008 14:56 Pagina 180

319
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
TECHNISCHE
GEGEVENSA
Asbak .................................... 87
ASR ....................................... 112
ASR (systeem)......................... 112
Auto langere tijd stallen ............ 164
Auto langere tijd stallen ............ 164
Automatisch inschakelende
koplampen........................... 71
Automatische links/rechts of links
rechts en voor/achter gescheiden
klimaatregeling...................... 58
Autoradio................................ 293
Bagagehoes........................... 282
Bagageruimte ................... 101-277
Bagageruimteverlichting
– lamp vervangen ................. 208
Banden
– bandenspanning ................ 260
– sneeuw ............................ 162
– standaard ......................... 259
– verklaring van de codes
op de banden .................... 257
– vervangen ......................... 183Bandenspanningscontrolesysteem
TPMS .............................. 122
Bedieningsorganen............... 81
Bekerhouder ....................... 87
Bescherming van het milieu ... 127
Brandstof
Brandstof besparen............... 157
– meter ............................... 22
– noodschakelaar brandstof .... 81
– verbruik ............................ 269
Brandstofmeter .................... 22
brandstofnoodschakelaar en
elektrische voeding ............. 81
Brandstofsysteem..................255
Brilhouder........................... 87
Buitenverlichting
Buitenverlichting .................. 70
– bediening ......................... 70
– lamp vervangen ........... 200-203
Carrosserie (reinigen) ............... 245
CO
2-emissie............................ 270 ABS (systeem)........................ 108
Accu
– laden ............................... 219
– lading accu controleren ....... 237
– vervangen ......................... 238
– starten met een hulpaccu .... 182
– tips om de levensduur te
verlengen......................... 239
Achterruitenwisser .................... 276
Achteruitrijverlichting
– lamp vervangen ................. 202
Afmetingen............................. 261
Afstandsbediening met
radiofrequentie: officieel
goedgekeurd......................... 271
Airbags.............................141-145
Alarm...................................... 17
Alfa 159 Sportwagon....... 275
Alfa Romeo CODE..................... 9
Armsteun
– achter ........................ 83-84
– midden ............................. 83
A A
L L
F F
A A
B B
E E
T T
I I
S S
C C
H H
R R
E E
G G
I I
S S
T T
E E
R R
319-328 Alfa 159 NL 21-10-2008 16:06 Pagina 319
