2009 Alfa Romeo 147 Betriebsanleitung (in German)

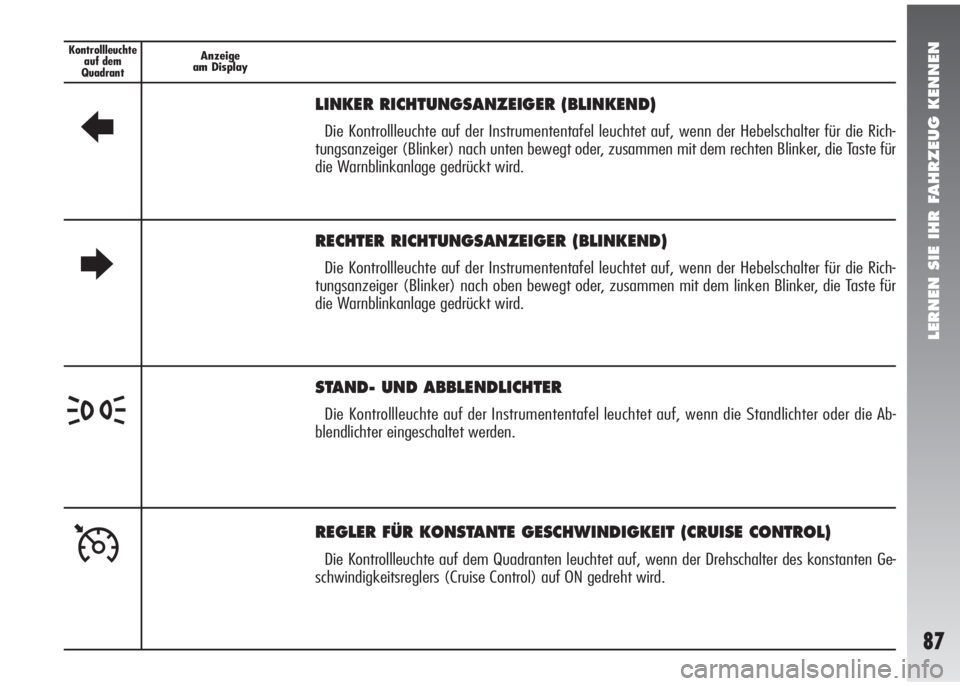

LERNEN SIE IHR FAHRZEUG KENNEN
87
Kontrollleuchte
auf dem
QuadrantAnzeige
am Display
R
LINKER RICHTUNGSANZEIGER (BLINKEND)
Die Kontrollleuchte auf der Instrumententafel leuchtet auf, wenn der Hebelschalter für die Rich-
tungsanzeiger (Blinker) nach unten bewegt oder, zusammen mit dem rechten Blinker, die Taste für
die Warnblinkanlage gedrückt wird.
E
RECHTER RICHTUNGSANZEIGER (BLINKEND)
Die Kontrollleuchte auf der Instrumententafel leuchtet auf, wenn der Hebelschalter für die Rich-
tungsanzeiger (Blinker) nach oben bewegt oder, zusammen mit dem linken Blinker, die Taste für
die Warnblinkanlage gedrückt wird.
3
STAND- UND ABBLENDLICHTER
Die Kontrollleuchte auf der Instrumententafel leuchtet auf, wenn die Standlichter oder die Ab-
blendlichter eingeschaltet werden.
REGLER FÜR KONSTANTE GESCHWINDIGKEIT (CRUISE CONTROL)
Die Kontrollleuchte auf dem Quadranten leuchtet auf, wenn der Drehschalter des konstanten Ge-
schwindigkeitsreglers (Cruise Control) auf ON gedreht wird.Ü

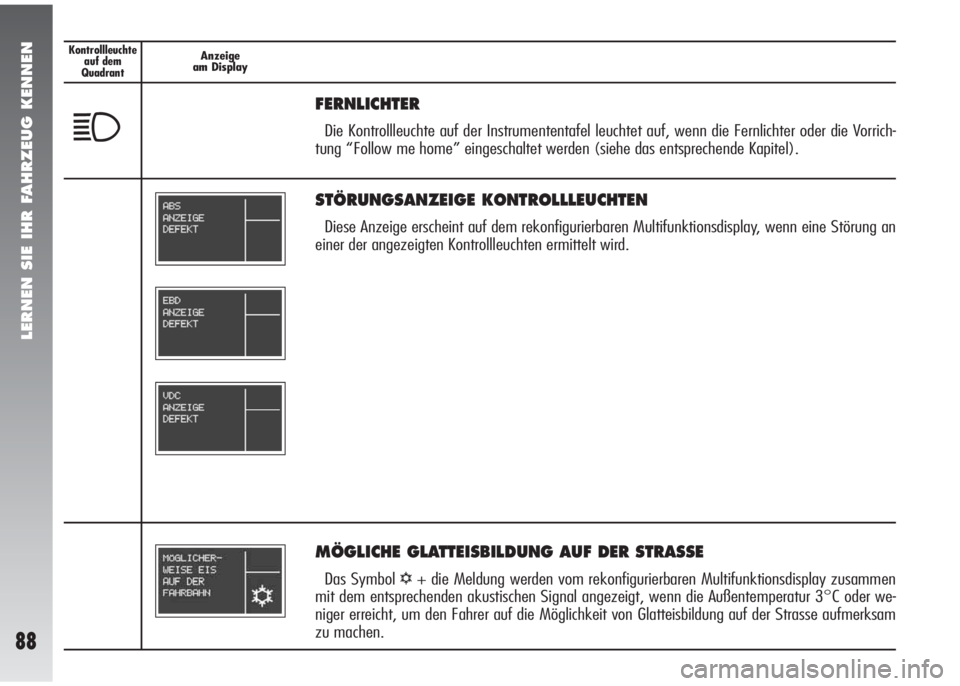

LERNEN SIE IHR FAHRZEUG KENNEN
88
Kontrollleuchte
auf dem
QuadrantAnzeige
am Display
FERNLICHTER
Die Kontrollleuchte auf der Instrumententafel leuchtet auf, wenn die Fernlichter oder die Vorrich-
tung “Follow me home” eingeschaltet werden (siehe das entsprechende Kapitel).1
STÖRUNGSANZEIGE KONTROLLLEUCHTEN
Diese Anzeige erscheint auf dem rekonfigurierbaren Multifunktionsdisplay, wenn eine Störung an
einer der angezeigten Kontrollleuchten ermittelt wird.
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol √+ die Meldung werden vom rekonfigurierbaren Multifunktionsdisplay zusammen
mit dem entsprechenden akustischen Signal angezeigt, wenn die Außentemperatur 3°C oder we-
niger erreicht, um den Fahrer auf die Möglichkeit von Glatteisbildung auf der Strasse aufmerksam
zu machen.

LERNEN SIE IHR FAHRZEUG KENNEN
89

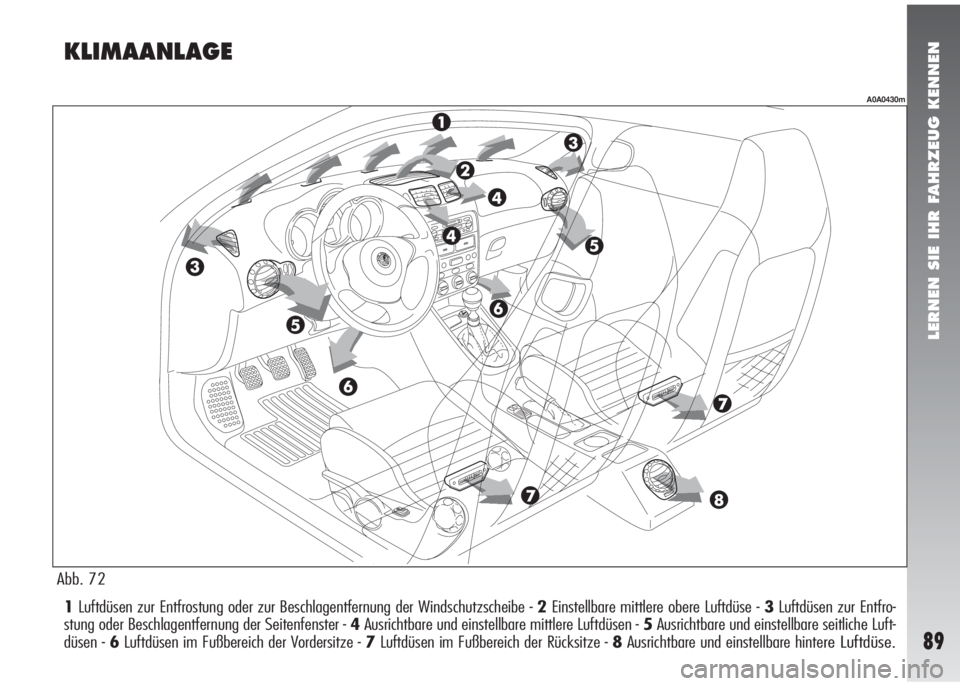

1Luftdüsen zur Entfrostung oder zur Beschlagentfernung der Windschutzscheibe - 2Einstellbare mittlere obere Luftdüse - 3Luftdüsen zur Entfro-
stung oder Beschlagentfernung der Seitenfenster - 4Ausrichtbare und einstellbare mittlere Luftdüsen - 5Ausrichtbare und einstellbare seitliche Luft-
düsen - 6Luftdüsen im Fußbereich der Vordersitze - 7Luftdüsen im Fußbereich der Rücksitze - 8Ausrichtbare und einstellbare hinte
re Luftdüse.
KLIMAANLAGE
Abb. 72
A0A0430m

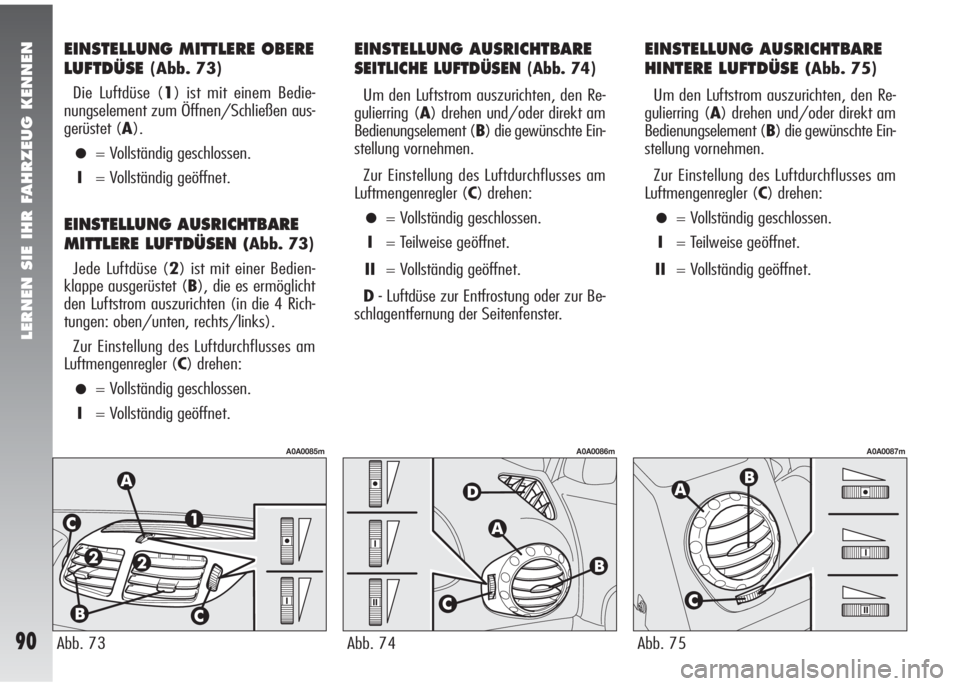

LERNEN SIE IHR FAHRZEUG KENNEN
90Abb. 73Abb. 74Abb. 75
EINSTELLUNG MITTLERE OBERE
LUFTDÜSE
(Abb. 73)
Die Luftdüse (1) ist mit einem Bedie-
nungselement zum Öffnen/Schließen aus-
gerüstet (A).
•= Vollständig geschlossen.
I= Vollständig geöffnet.
EINSTELLUNG AUSRICHTBARE
MITTLERE LUFTDÜSEN
(Abb. 73)
Jede Luftdüse (2) ist mit einer Bedien-
klappe ausgerüstet (B), die es ermöglicht
den Luftstrom auszurichten (in die 4 Rich-
tungen: oben/unten, rechts/links).
Zur Einstellung des Luftdurchflusses am
Luftmengenregler (C) drehen:
•= Vollständig geschlossen.
I= Vollständig geöffnet.
EINSTELLUNG AUSRICHTBARE
SEITLICHE LUFTDÜSEN (Abb. 74)
Um den Luftstrom auszurichten, den Re-
gulierring (A) drehen und/oder direkt am
Bedienungselement (B) die gewünschte Ein-
stellung vornehmen.
Zur Einstellung des Luftdurchflusses am
Luftmengenregler (C) drehen:
•= Vollständig geschlossen.
I= Teilweise geöffnet.
II= Vollständig geöffnet.
D- Luftdüse zur Entfrostung oder zur Be-
schlagentfernung der Seitenfenster.
EINSTELLUNG AUSRICHTBARE
HINTERE LUFTDÜSE
(Abb. 75)
Um den Luftstrom auszurichten, den Re-
gulierring (A) drehen und/oder direkt am
Bedienungselement (B) die gewünschte Ein-
stellung vornehmen.
Zur Einstellung des Luftdurchflusses am
Luftmengenregler (C) drehen:
•= Vollständig geschlossen.
I= Teilweise geöffnet.
II= Vollständig geöffnet.
A0A0085mA0A0086mA0A0087m

LERNEN SIE IHR FAHRZEUG KENNEN
91

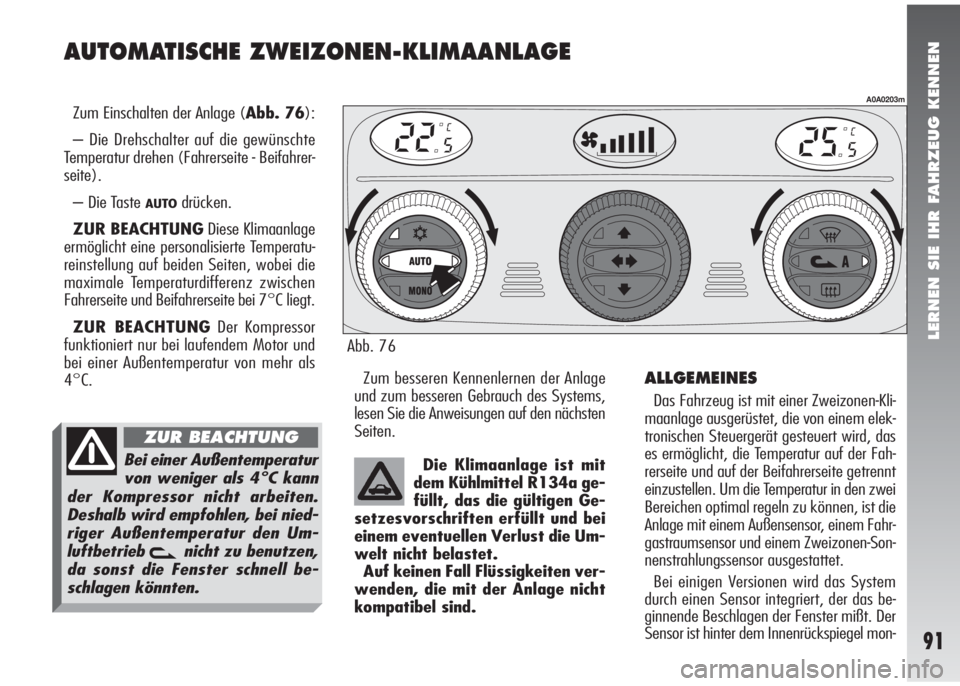

AUTOMATISCHE ZWEIZONEN-KLIMAANLAGE
Zum Einschalten der Anlage (Abb. 76):
– Die Drehschalter auf die gewünschte
Temperatur drehen (Fahrerseite - Beifahrer-
seite).
– Die Taste
AUTOdrücken.
ZUR BEACHTUNGDiese Klimaanlage
ermöglicht eine personalisierte Temperatu-
reinstellung auf beiden Seiten, wobei die
maximale Temperaturdifferenz zwischen
Fahrerseite und Beifahrerseite bei 7°C liegt.
ZUR BEACHTUNGDer Kompressor
funktioniert nur bei laufendem Motor und
bei einer Außentemperatur von mehr als
4°C.Zum besseren Kennenlernen der Anlage
und zum besseren Gebrauch des Systems,
lesen Sie die Anweisungen auf den nächsten
Seiten.
A0A0203m
Abb. 76
Die Klimaanlage ist mit
dem Kühlmittel R134a ge-
füllt, das die gültigen Ge-
setzesvorschriften erfüllt und bei
einem eventuellen Verlust die Um-
welt nicht belastet.
Auf keinen Fall Flüssigkeiten ver-
wenden, die mit der Anlage nicht
kompatibel sind.
ALLGEMEINES
Das Fahrzeug ist mit einer Zweizonen-Kli-
maanlage ausgerüstet, die von einem elek-
tronischen Steuergerät gesteuert wird, das
es ermöglicht, die Temperatur auf der Fah-
rerseite und auf der Beifahrerseite getrennt
einzustellen. Um die Temperatur in den zwei
Bereichen optimal regeln zu können, ist die
Anlage mit einem Außensensor, einem Fahr-
gastraumsensor und einem Zweizonen-Son-
nenstrahlungssensor ausgestattet.
Bei einigen Versionen wird das System
durch einen Sensor integriert, der das be-
ginnende Beschlagen der Fenster mißt. Der
Sensor ist hinter dem Innenrückspiegel mon-
Bei einer Außentemperatur
von weniger als 4°C kann
der Kompressor nicht arbeiten.
Deshalb wird empfohlen, bei nied-
riger Außentemperatur den Um-
luftbetrieb
vnicht zu benutzen,
da sonst die Fenster schnell be-
schlagen könnten.
ZUR BEACHTUNG

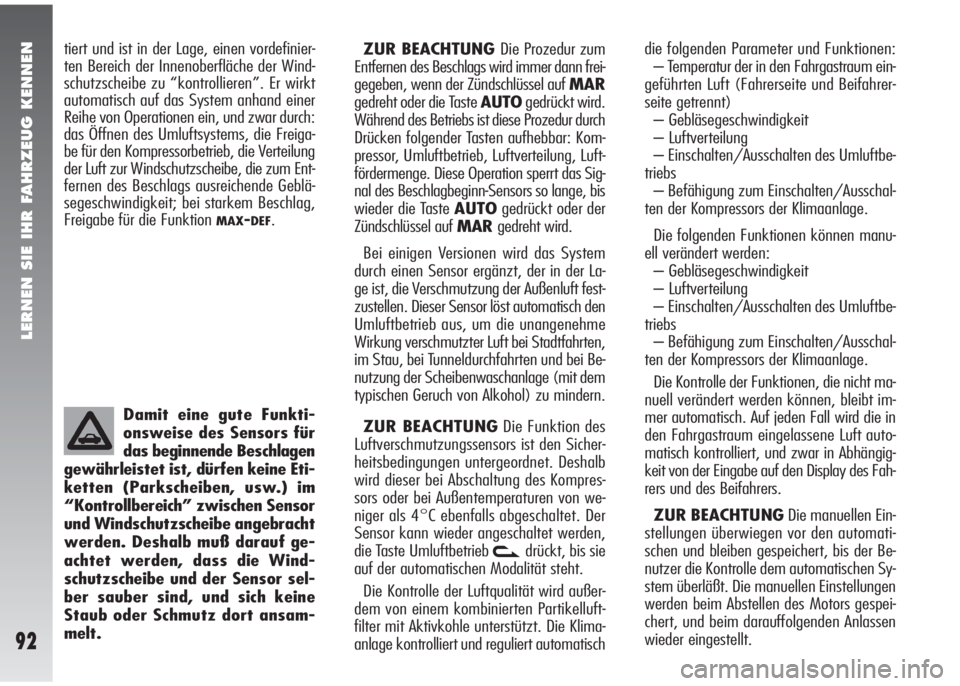

LERNEN SIE IHR FAHRZEUG KENNEN
92
die folgenden Parameter und Funktionen:
– Temperatur der in den Fahrgastraum ein-
geführten Luft (Fahrerseite und Beifahrer-
seite getrennt)
– Gebläsegeschwindigkeit
– Luftverteilung
– Einschalten/Ausschalten des Umluftbe-
triebs
– Befähigung zum Einschalten/Ausschal-
ten der Kompressors der Klimaanlage.
Die folgenden Funktionen können manu-
ell verändert werden:
– Gebläsegeschwindigkeit
– Luftverteilung
– Einschalten/Ausschalten des Umluftbe-
triebs
– Befähigung zum Einschalten/Ausschal-
ten der Kompressors der Klimaanlage.
Die Kontrolle der Funktionen, die nicht ma-
nuell verändert werden können, bleibt im-
mer automatisch. Auf jeden Fall wird die in
den Fahrgastraum eingelassene Luft auto-
matisch kontrolliert, und zwar in Abhängig-
keit von der Eingabe auf den Display des Fah-
rers und des Beifahrers.
ZUR BEACHTUNGDie manuellen Ein-
stellungen überwiegen vor den automati-
schen und bleiben gespeichert, bis der Be-
nutzer die Kontrolle dem automatischen Sy-
stem überläßt. Die manuellen Einstellungen
werden beim Abstellen des Motors gespei-
chert, und beim darauffolgenden Anlassen
wieder eingestellt. tiert und ist in der Lage, einen vordefinier-
ten Bereich der Innenoberfläche der Wind-
schutzscheibe zu “kontrollieren”. Er wirkt
automatisch auf das System anhand einer
Reihe von Operationen ein, und zwar durch:
das Öffnen des Umluftsystems, die Freiga-
be für den Kompressorbetrieb, die Verteilung
der Luft zur Windschutzscheibe, die zum Ent-
fernen des Beschlags ausreichende Geblä-
segeschwindigkeit; bei starkem Beschlag,
Freigabe für die Funktion
MAX-DEF.
Damit eine gute Funkti-
onsweise des Sensors für
das beginnende Beschlagen
gewährleistet ist, dürfen keine Eti-
ketten (Parkscheiben, usw.) im
“Kontrollbereich” zwischen Sensor
und Windschutzscheibe angebracht
werden. Deshalb muß darauf ge-
achtet werden, dass die Wind-
schutzscheibe und der Sensor sel-
ber sauber sind, und sich keine
Staub oder Schmutz dort ansam-
melt.
ZUR BEACHTUNG Die Prozedur zum
Entfernen des Beschlags wird immer dann frei-
gegeben, wenn der Zündschlüssel auf MAR
gedreht oder die Taste AUTOgedrückt wird.
Während des Betriebs ist diese Prozedur durch
Drücken folgender Tasten aufhebbar: Kom-
pressor, Umluftbetrieb, Luftverteilung, Luft-
fördermenge. Diese Operation sperrt das Sig-
nal des Beschlagbeginn-Sensors so lange, bis
wieder die Taste AUTOgedrückt oder der
Zündschlüssel auf MARgedreht wird.
Bei einigen Versionen wird das System
durch einen Sensor ergänzt, der in der La-
ge ist, die Verschmutzung der Außenluft fest-
zustellen. Dieser Sensor löst automatisch den
Umluftbetrieb aus, um die unangenehme
Wirkung verschmutzter Luft bei Stadtfahrten,
im Stau, bei Tunneldurchfahrten und bei Be-
nutzung der Scheibenwaschanlage (mit dem
typischen Geruch von Alkohol) zu mindern.
ZUR BEACHTUNGDie Funktion des
Luftverschmutzungssensors ist den Sicher-
heitsbedingungen untergeordnet. Deshalb
wird dieser bei Abschaltung des Kompres-
sors oder bei Außentemperaturen von we-
niger als 4°C ebenfalls abgeschaltet. Der
Sensor kann wieder angeschaltet werden,
die Taste Umluftbetrieb
vdrückt, bis sie
auf der automatischen Modalität steht.
Die Kontrolle der Luftqualität wird außer-
dem von einem kombinierten Partikelluft-
filter mit Aktivkohle unterstützt. Die Klima-
anlage kontrolliert und reguliert automatisch

LERNEN SIE IHR FAHRZEUG KENNEN
93

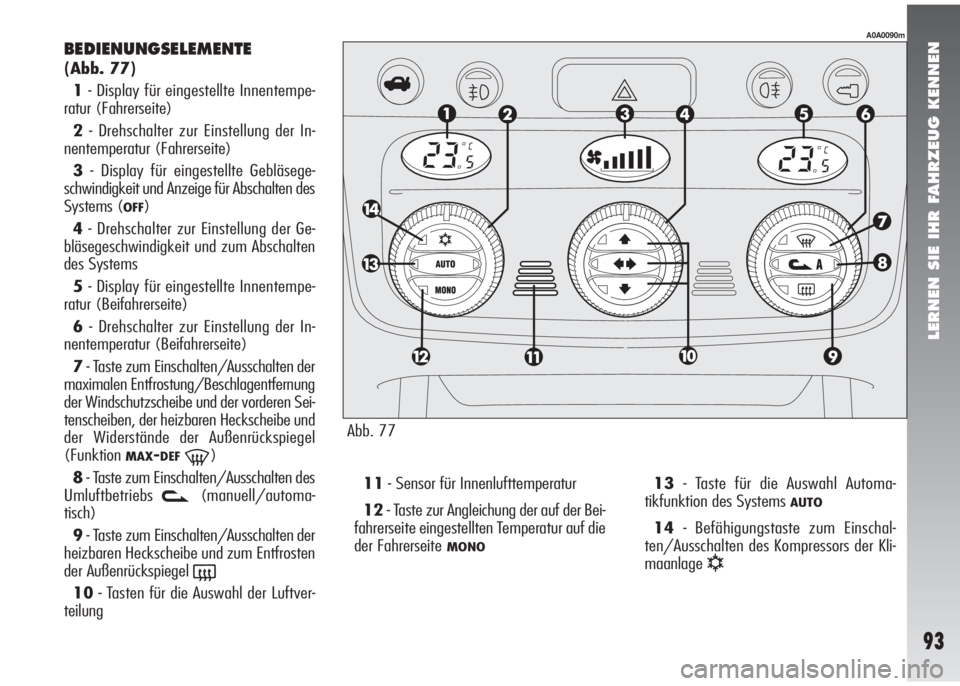

BEDIENUNGSELEMENTE
(Abb. 77)
1- Display für eingestellte Innentempe-
ratur (Fahrerseite)
2- Drehschalter zur Einstellung der In-
nentemperatur (Fahrerseite)
3- Display für eingestellte Gebläsege-
schwindigkeit und Anzeige für Abschalten des
Systems (
OFF)
4- Drehschalter zur Einstellung der Ge-
bläsegeschwindigkeit und zum Abschalten
des Systems
5- Display für eingestellte Innentempe-
ratur (Beifahrerseite)
6- Drehschalter zur Einstellung der In-
nentemperatur (Beifahrerseite)
7- Taste zum Einschalten/Ausschalten der
maximalen Entfrostung/Beschlagentfernung
der Windschutzscheibe und der vorderen Sei-
tenscheiben, der heizbaren Heckscheibe und
der Widerstände der Außenrückspiegel
(Funktion
MAX-DEF-)
8- Taste zum Einschalten/Ausschalten des
Umluftbetriebs
v(manuell/automa-
tisch)
9- Taste zum Einschalten/Ausschalten der
heizbaren Heckscheibe und zum Entfrosten
der Außenrückspiegel
(
10- Tasten für die Auswahl der Luftver-
teilung11- Sensor für Innenlufttemperatur
12- Taste zur Angleichung der auf der Bei-
fahrerseite eingestellten Temperatur auf die
der Fahrerseite
MONO
13- Taste für die Auswahl Automa-
tikfunktion des Systems
AUTO
14- Befähigungstaste zum Einschal-
ten/Ausschalten des Kompressors der Kli-
maanlage
√
Abb. 77
A0A0090m

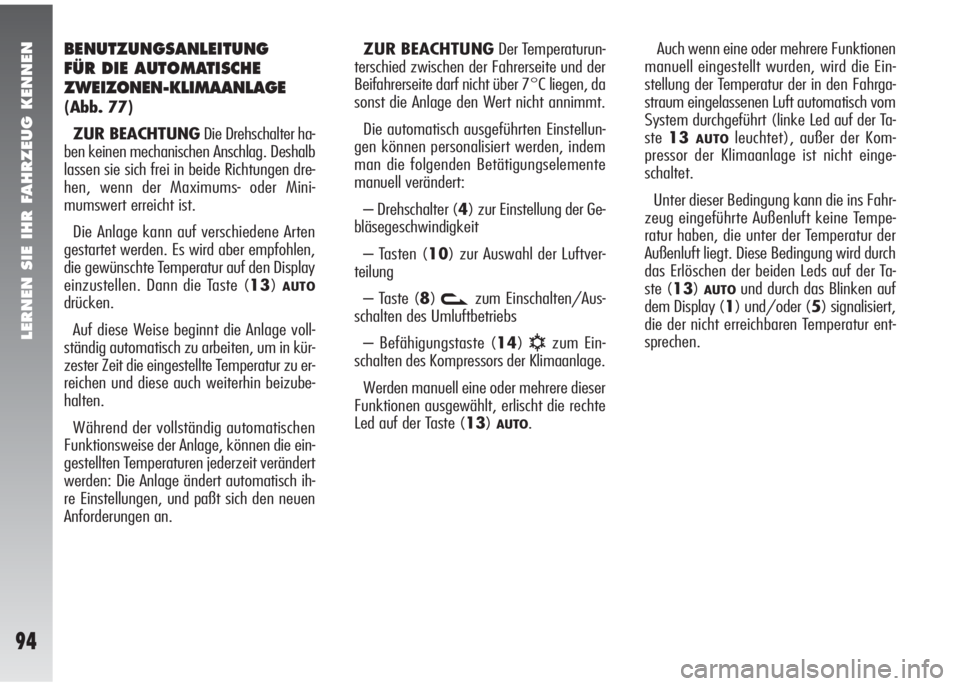

LERNEN SIE IHR FAHRZEUG KENNEN
94
BENUTZUNGSANLEITUNG
FÜR DIE AUTOMATISCHE
ZWEIZONEN-KLIMAANLAGE
(Abb. 77)
ZUR BEACHTUNGDie Drehschalter ha-
ben keinen mechanischen Anschlag. Deshalb
lassen sie sich frei in beide Richtungen dre-
hen, wenn der Maximums- oder Mini-
mumswert erreicht ist.
Die Anlage kann auf verschiedene Arten
gestartet werden. Es wird aber empfohlen,
die gewünschte Temperatur auf den Display
einzustellen. Dann die Taste (13)
AUTO
drücken.
Auf diese Weise beginnt die Anlage voll-
ständig automatisch zu arbeiten, um in kür-
zester Zeit die eingestellte Temperatur zu er-
reichen und diese auch weiterhin beizube-
halten.
Während der vollständig automatischen
Funktionsweise der Anlage, können die ein-
gestellten Temperaturen jederzeit verändert
werden: Die Anlage ändert automatisch ih-
re Einstellungen, und paßt sich den neuen
Anforderungen an.ZUR BEACHTUNGDer Temperaturun-
terschied zwischen der Fahrerseite und der
Beifahrerseite darf nicht über 7°C liegen, da
sonst die Anlage den Wert nicht annimmt.
Die automatisch ausgeführten Einstellun-
gen können personalisiert werden, indem
man die folgenden Betätigungselemente
manuell verändert:
– Drehschalter (4) zur Einstellung der Ge-
bläsegeschwindigkeit
– Tasten (10) zur Auswahl der Luftver-
teilung
– Taste (8)vzum Einschalten/Aus-
schalten des Umluftbetriebs
– Befähigungstaste (14)
√zum Ein-
schalten des Kompressors der Klimaanlage.
Werden manuell eine oder mehrere dieser
Funktionen ausgewählt, erlischt die rechte
Led auf der Taste (13)
AUTO.Auch wenn eine oder mehrere Funktionen
manuell eingestellt wurden, wird die Ein-
stellung der Temperatur der in den Fahrga-
straum eingelassenen Luft automatisch vom
System durchgeführt (linke Led auf der Ta-
ste13
AUTOleuchtet), außer der Kom-
pressor der Klimaanlage ist nicht einge-
schaltet.
Unter dieser Bedingung kann die ins Fahr-
zeug eingeführte Außenluft keine Tempe-
ratur haben, die unter der Temperatur der
Außenluft liegt. Diese Bedingung wird durch
das Erlöschen der beiden Leds auf der Ta-
ste (13)
AUTOund durch das Blinken auf
dem Display (1) und/oder (5) signalisiert,
die der nicht erreichbaren Temperatur ent-
sprechen.
