DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda1. Caixa de fusíveis (página 6-33)
2. Parafuso ajustador da força amortecedora de recuo da forquilha dian-
teira (página 3-21)
3. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página
3-21)
4. Fusível do sistema de injecção (página 6-33)
5. Fusível principal (página 6-33)
6. Cavilha ajustadora da força amortecedora de compressão do amorte-
cedor (para um amortecimento de compressão rápido) (página 3-23)7. Cavilha ajustadora da força amortecedora de compressão do amorte-
cedor (para um amortecimento de compressão lento) (página 3-23)
8. Parafuso ajustador da força amortecedora de recuo do amortecedor
(página 3-23)
9. Anel ajustador de pré-carga da mola do amortecedor (página 3-23)
10.Cavilha de drenagem do óleo do motor (página 6-12)
11.Cavilha de drenagem de refrigerante (página 6-16)
12.Cartucho do filtro de óleo do motor (página 6-12)
13.Parafuso ajustador da força amortecedora de compressão da forqui-
lha dianteira (página 3-21)U4C8P1P0.book Page 1 Wednesday, June 13, 2007 9:27 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10974
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do códi-
go (com um arco vermelho)


duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos


um transmissor-receptor (instalado na
chave de reconfiguração do código)


uma unidade imobilizadora


uma ECU (Unidade de Controlo Elec-
trónico)


um indicador luminoso do sistema
imobilizador (Consulte a página 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO:
PCA11821


NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen-te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.


Não mergulhe as chaves na água.


Não exponha as chaves a tempera-
turas excessivamente altas.


Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).


Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.


Não coloque objectos pesados so-
bre as chaves.


Não rectifique nem altere o formato
das chaves.


Não desmonte a peça plástica das
chaves.


Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.


Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.


Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U4C8P1P0.book Page 1 Wednesday, June 13, 2007 9:27 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU14741
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga damola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
NOTA:Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafusoda tampa da forquilha dianteira.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteira
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
8
Normal:
5
Máxima (dura):
0
1. Parafuso ajustador da força amortecedora
de recuo
U4C8P1P0.book Page 21 Wednesday, June 13, 2007 9:27 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção (b).
PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário. Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
26 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
25 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U4C8P1P0.book Page 22 Wednesday, June 13, 2007 9:27 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
PAU42940
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, um
parafuso ajustador da força amortecedora
de recuo, uma cavilha ajustadora da força
amortecedora de compressão (para amor-
tecimento de compressão rápido) e uma
cavilha ajustadora da força amortecedora
de compressão (para amortecimento de
compressão lento).PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
Pré-carga da molaPara aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).
NOTA:

Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.


Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-tário para fazer o ajuste.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
1. Chave inglesa especial
2. Anel ajustador de pré-carga da mola
3. Indicador de posição
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
5
Máxima (dura):
9
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máxima (dura):
3 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U4C8P1P0.book Page 23 Wednesday, June 13, 2007 9:27 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6

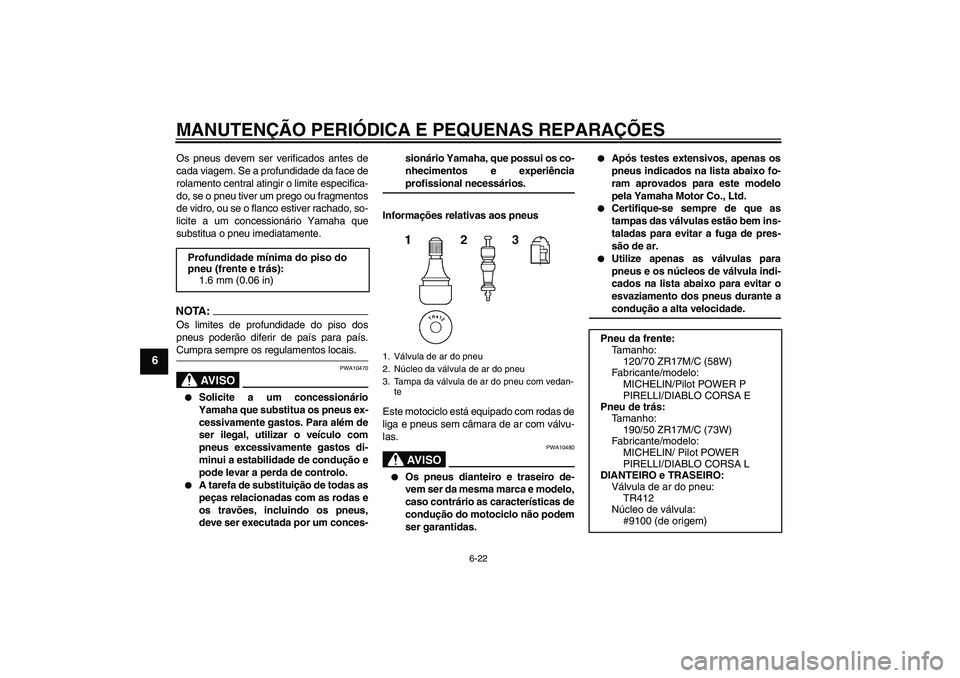

Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.AV I S O
PWA10480


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do motociclo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.


Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade. Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo:
MICHELIN/Pilot POWER P
PIRELLI/DIABLO CORSA E
Pneu de trás:
Tamanho:
190/50 ZR17M/C (73W)
Fabricante/modelo:
MICHELIN/ Pilot POWER
PIRELLI/DIABLO CORSA L
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U4C8P1P0.book Page 22 Wednesday, June 13, 2007 9:27 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U4C8P1P0.book Page 31 Wednesday, June 13, 2007 9:27 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU42921
Substituição dos fusíveis Para aceder ao fusível principal
O fusível principal encontra-se por baixo do
assento do condutor e pode ser acedido da
seguinte forma:
1. Retire o assento do condutor. (Consul-
te a página 3-19.)
2. Afaste a ECU (Unidade de Controlo
Electrónico) do fusível.
Para aceder ao fusível do sistema de in-
jecção de combustível
O fusível do sistema de injecção de com-
bustível encontra-se por baixo do depósito
de combustível e pode ser acedido da se-
guinte forma:
1. Levante o depósito de combustível.
(Consulte a página 6-18.)
2. Puxe o amortecedor de borracha para
cima, conforme ilustrado.1. ECU (Unidade de Controlo Electrónico)
1. Fusível principal
U4C8P1P0.book Page 33 Wednesday, June 13, 2007 9:27 AM
