MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelopela Yamaha Motor Co., Ltd.AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas. Pneu da frente:
Tamanho:
3.00-18 47P
Fabricante/modelo:
CHENG SHIN/C-6039
Pneu de trás:
Tamanho:
3.50-16 58P
Fabricante/modelo:
CHENG SHIN/C-289
U27SP0P0.book Page 15 Thursday, February 21, 2008 1:40 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU23212
Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10740
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-que ou repare.
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U27SP0P0.book Page 25 Thursday, February 21, 2008 1:40 PM

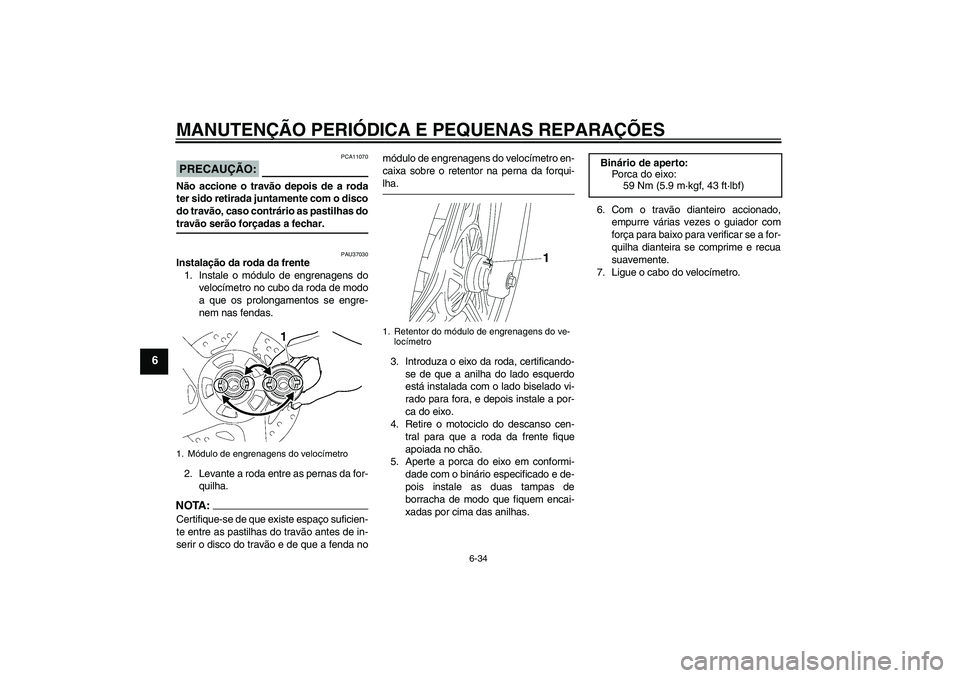

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
PRECAUÇÃO:
PCA11070
Não accione o travão depois de a roda
ter sido retirada juntamente com o disco
do travão, caso contrário as pastilhas dotravão serão forçadas a fechar.
PAU37030
Instalação da roda da frente
1. Instale o módulo de engrenagens do
velocímetro no cubo da roda de modo
a que os prolongamentos se engre-
nem nas fendas.
2. Levante a roda entre as pernas da for-
quilha.NOTA:Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de in-
serir o disco do travão e de que a fenda nomódulo de engrenagens do velocímetro en-
caixa sobre o retentor na perna da forqui-
lha.
3. Introduza o eixo da roda, certificando-
se de que a anilha do lado esquerdo
está instalada com o lado biselado vi-
rado para fora, e depois instale a por-
ca do eixo.
4. Retire o motociclo do descanso cen-
tral para que a roda da frente fique
apoiada no chão.
5. Aperte a porca do eixo em conformi-
dade com o binário especificado e de-
pois instale as duas tampas de
borracha de modo que fiquem encai-
xadas por cima das anilhas.6. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
7. Ligue o cabo do velocímetro.
1. Módulo de engrenagens do velocímetro
1. Retentor do módulo de engrenagens do ve-
locímetro
Binário de aperto:
Porca do eixo:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U27SP0P0.book Page 34 Thursday, February 21, 2008 1:40 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respectiva vela e coloque a
vela na cabeça de cilindros de
modo a que os eléctrodos fiquem
ligados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
a parede do cilindro com óleo.)
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respectiva tampa.
AV I S O
PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição àterra enquanto liga o motor.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [temperatura in-
ferior a 0 °C (30 °F) ou superior a 30
°C (90 °F)]. Para obter mais informa-
ções relativamente ao acondiciona-
mento da bateria, consulte a página
6-27.
NOTA:Antes de guardar o motociclo, deverá fazertodas as reparações necessárias.
U27SP0P0.book Page 4 Thursday, February 21, 2008 1:40 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2055 mm (80.9 in)
Largura total:
845 mm (33.3 in)
Altura total:
1125 mm (44.3 in)
Altura do assento:
760 mm (29.9 in)
Distância entre os eixos:
1290 mm (50.8 in)
Distância mínima do chão:
140 mm (5.51 in)
Raio de viragem mínimo:
1750 mm (68.9 in)Peso:Com óleo e combustível:
130.0 kg (287 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, um veio de excêntrico em cada
cabeça (SOHC)
Disposição do cilindro:
1 cilindro inclinado para a frente
Cilindrada:
123.7 cm³
Diâmetro × curso:
54.0 × 54.0 mm (2.13 × 2.13 in)
Relação de compressão:
10.00 :1
Sistema de arranque:
Sistema de arranque eléctrico e a pedalSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
1.00 L (1.06 US qt, 0.88 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
12.0 L (3.17 US gal, 2.64 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Fabricante:
MIKUNI
Tipo/quantidade:
AC26-6/1Vela(s) de ignição:Fabricante/modelo:
NGK/CR6HSA
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem helicoidal
Relação primária de redução:
68/20 (3.400)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
43/14 (3.071)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
37/14 (2.643)
2.ª:
32/18 (1.778)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
