2008 YAMAHA XMAX 250 Manuale duso (in Italian)

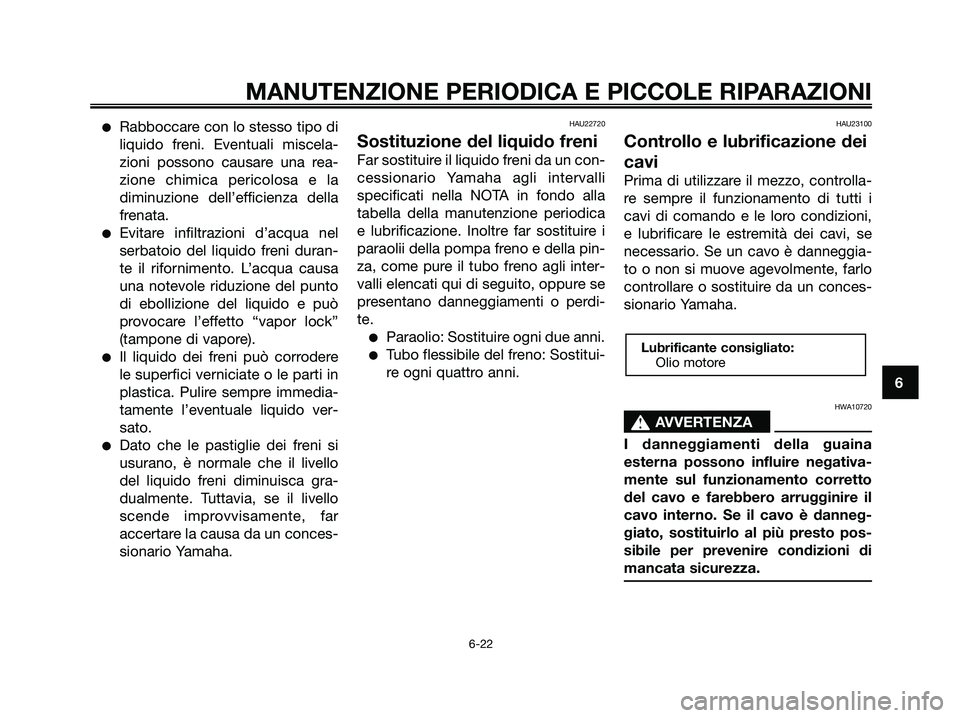

●Rabboccare con lo stesso tipo di
liquido freni. Eventuali miscela-
zioni possono causare una rea-
zione chimica pericolosa e la
diminuzione dell’efficienza della
frenata.
●Evitare infiltrazioni d’acqua nel
serbatoio del liquido freni duran-
te il rifornimento. L’acqua causa
una notevole riduzione del punto
di ebollizione del liquido e può
provocare l’effetto “vapor lock”
(tampone di vapore).
●Il liquido dei freni può corrodere
le superfici verniciate o le parti in
plastica. Pulire sempre immedia-
tamente l’eventuale liquido ver-
sato.
●Dato che le pastiglie dei freni si
usurano, è normale che il livello
del liquido freni diminuisca gra-
dualmente. Tuttavia, se il livello
scende improvvisamente, far
accertare la causa da un conces-
sionario Yamaha.
HAU22720
Sostituzione del liquido freni
Far sostituire il liquido freni da un con-
cessionario Yamaha agli intervalli
specificati nella NOTA in fondo alla
tabella della manutenzione periodica
e lubrificazione. Inoltre far sostituire i
paraolii della pompa freno e della pin-
za, come pure il tubo freno agli inter-
valli elencati qui di seguito, oppure se
presentano danneggiamenti o perdi-
te.
●Paraolio: Sostituire ogni due anni.
●Tubo flessibile del freno: Sostitui-
re ogni quattro anni.
HAU23100
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento di tutti i
cavi di comando e le loro condizioni,
e lubrificare le estremità dei cavi, se
necessario. Se un cavo è danneggia-
to o non si muove agevolmente, farlo
controllare o sostituire da un conces-
sionario Yamaha.
HWA10720
s s
AVVERTENZA
I danneggiamenti della guaina
esterna possono influire negativa-
mente sul funzionamento corretto
del cavo e farebbero arrugginire il
cavo interno. Se il cavo è danneg-
giato, sostituirlo al più presto pos-
sibile per prevenire condizioni di
mancata sicurezza.
Lubrificante consigliato:
Olio motore
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 65

HAU23111

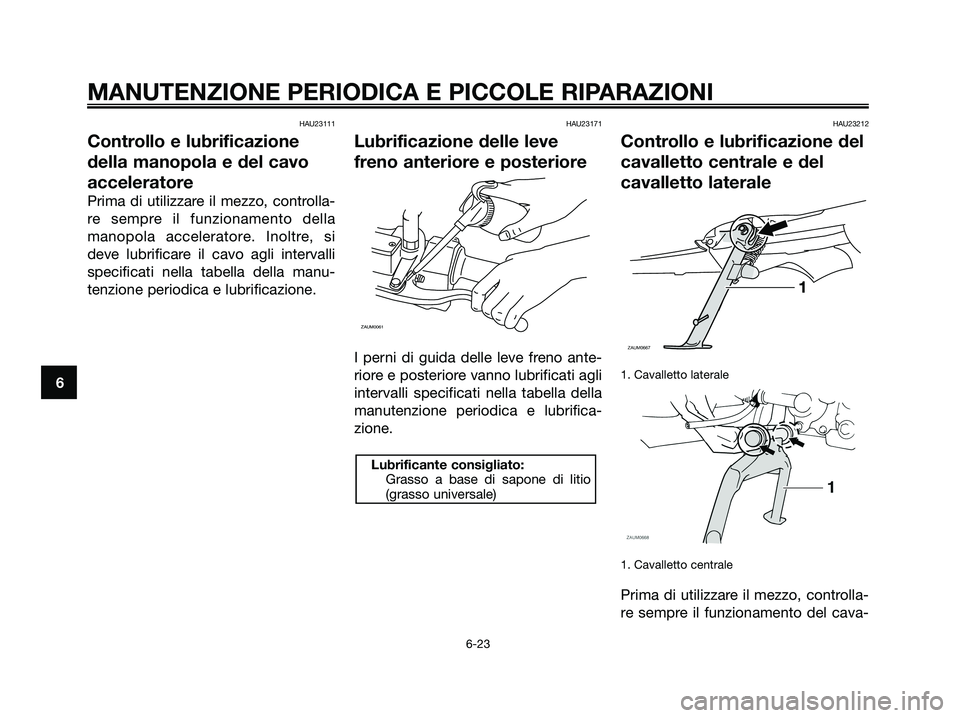

Controllo e lubrificazione
della manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento della
manopola acceleratore. Inoltre, si
deve lubrificare il cavo agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU23171
Lubrificazione delle leve
freno anteriore e posteriore
I perni di guida delle leve freno ante-
riore e posteriore vanno lubrificati agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione.
HAU23212
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
1. Cavalletto laterale
1. Cavalletto centrale
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento del cava-
ZAUM0667
1
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
ZAUM0061
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 66

lletto centrale e del cavalletto laterale,
e lubrificare, se necessario, i perni di
guida e le superfici di contatto meta-
llo/metallo.
HWA10740
s s
AVVERTENZA
Se il cavalletto centrale o il cava-
lletto laterale non si alza e non si
abbassa agevolmente, farlo con-
trollare o riparare da un concessio-
nario Yamaha.
HAU23271

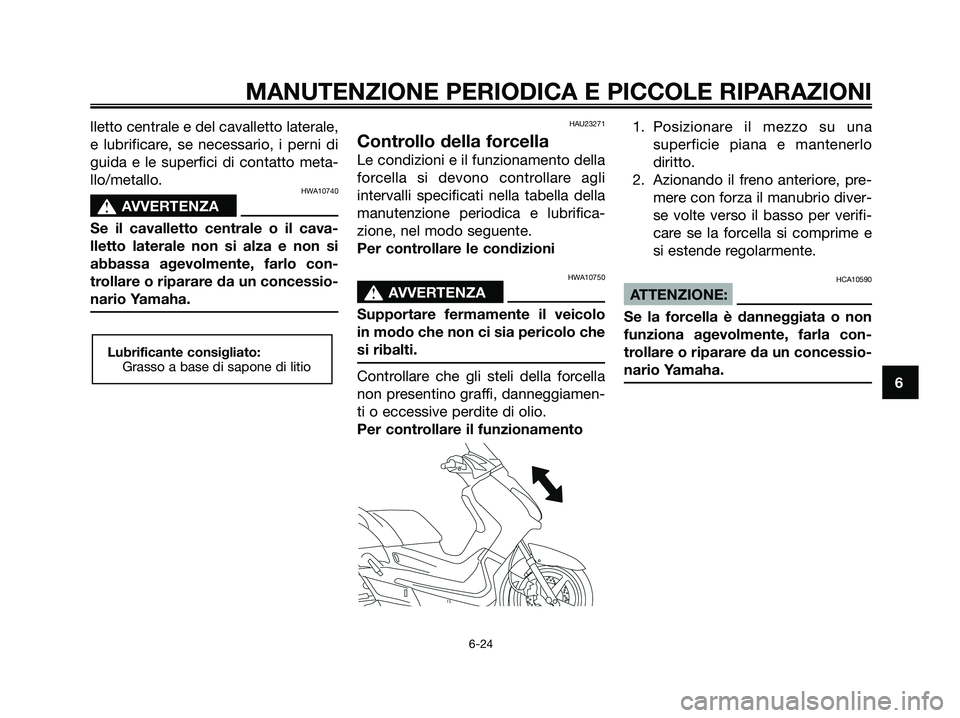

Controllo della forcella
Le condizioni e il funzionamento della
forcella si devono controllare agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente.
Per controllare le condizioni
HWA10750
s s
AVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.
Controllare che gli steli della forcella
non presentino graffi, danneggiamen-
ti o eccessive perdite di olio.
Per controllare il funzionamento1. Posizionare il mezzo su una
superficie piana e mantenerlo
diritto.
2. Azionando il freno anteriore, pre-
mere con forza il manubrio diver-
se volte verso il basso per verifi-
care se la forcella si comprime e
si estende regolarmente.
HCA10590
ATTENZIONE:
Se la forcella è danneggiata o non
funziona agevolmente, farla con-
trollare o riparare da un concessio-
nario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 67

HAU23280

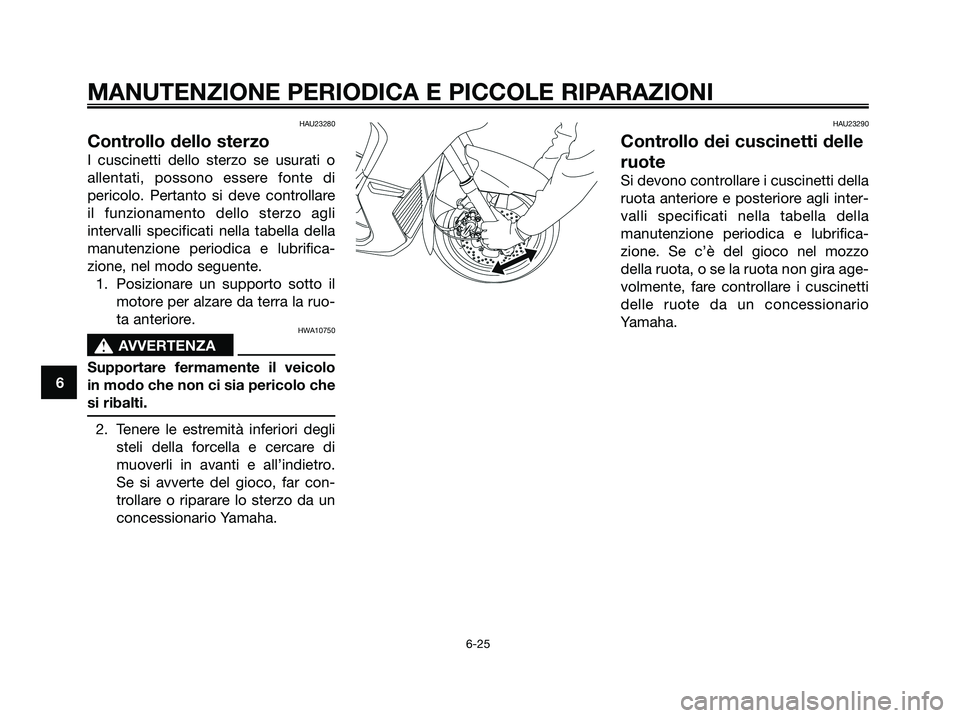

Controllo dello sterzo
I cuscinetti dello sterzo se usurati o
allentati, possono essere fonte di
pericolo. Pertanto si deve controllare
il funzionamento dello sterzo agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruo-
ta anteriore.
HWA10750
s s
AVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.
2. Tenere le estremità inferiori degli
steli della forcella e cercare di
muoverli in avanti e all’indietro.
Se si avverte del gioco, far con-
trollare o riparare lo sterzo da un
concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della
manutenzione periodica e lubrifica-
zione. Se c’è del gioco nel mozzo
della ruota, o se la ruota non gira age-
volmente, fare controllare i cuscinetti
delle ruote da un concessionario
Yamaha.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 68

HAUT1401

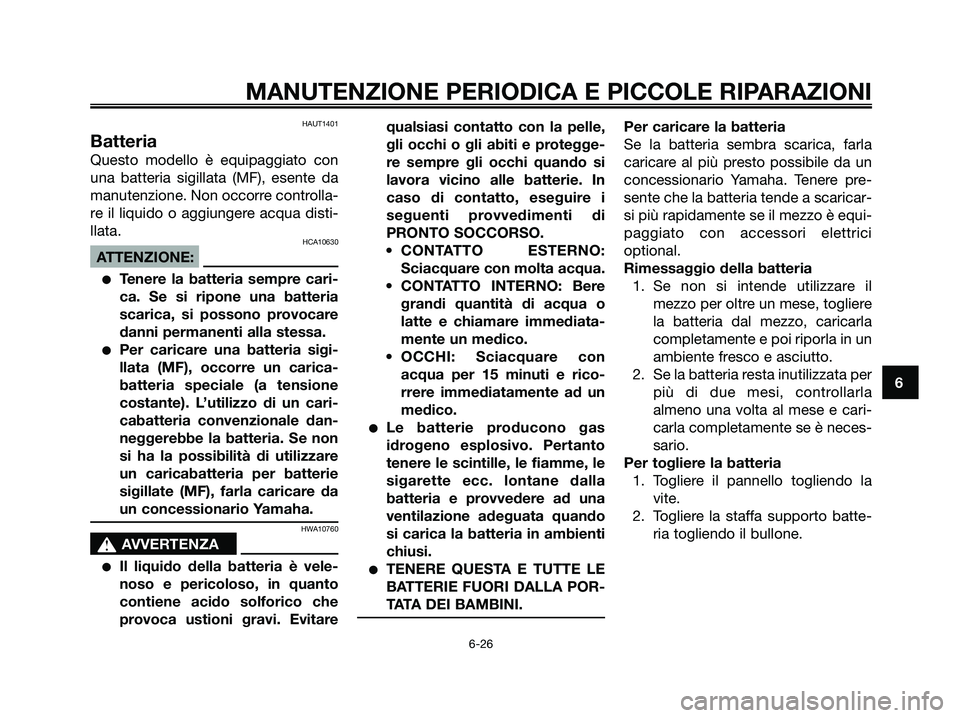

Batteria
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controlla-
re il liquido o aggiungere acqua disti-
llata.
HCA10630
ATTENZIONE:
●Tenere la batteria sempre cari-
ca. Se si ripone una batteria
scarica, si possono provocare
danni permanenti alla stessa.
●Per caricare una batteria sigi-
llata (MF), occorre un carica-
batteria speciale (a tensione
costante). L’utilizzo di un cari-
cabatteria convenzionale dan-
neggerebbe la batteria. Se non
si ha la possibilità di utilizzare
un caricabatteria per batterie
sigillate (MF), farla caricare da
un concessionario Yamaha.
HWA10760
s s
AVVERTENZA
●Il liquido della batteria è vele-
noso e pericoloso, in quanto
contiene acido solforico che
provoca ustioni gravi. Evitarequalsiasi contatto con la pelle,
gli occhi o gli abiti e protegge-
re sempre gli occhi quando si
lavora vicino alle batterie. In
caso di contatto, eseguire i
seguenti provvedimenti di
PRONTO SOCCORSO.
• CONTATTO ESTERNO:
Sciacquare con molta acqua.
• CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
• OCCHI: Sciacquare con
acqua per 15 minuti e rico-
rrere immediatamente ad un
medico.
●Le batterie producono gas
idrogeno esplosivo. Pertanto
tenere le scintille, le fiamme, le
sigarette ecc. lontane dalla
batteria e provvedere ad una
ventilazione adeguata quando
si carica la batteria in ambienti
chiusi.
●TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla
caricare al più presto possibile da un
concessionario Yamaha. Tenere pre-
sente che la batteria tende a scaricar-
si più rapidamente se il mezzo è equi-
paggiato con accessori elettrici
optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il
mezzo per oltre un mese, togliere
la batteria dal mezzo, caricarla
completamente e poi riporla in un
ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla
almeno una volta al mese e cari-
carla completamente se è neces-
sario.
Per togliere la batteria
1. Togliere il pannello togliendo la
vite.
2. Togliere la staffa supporto batte-
ria togliendo il bullone.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 69

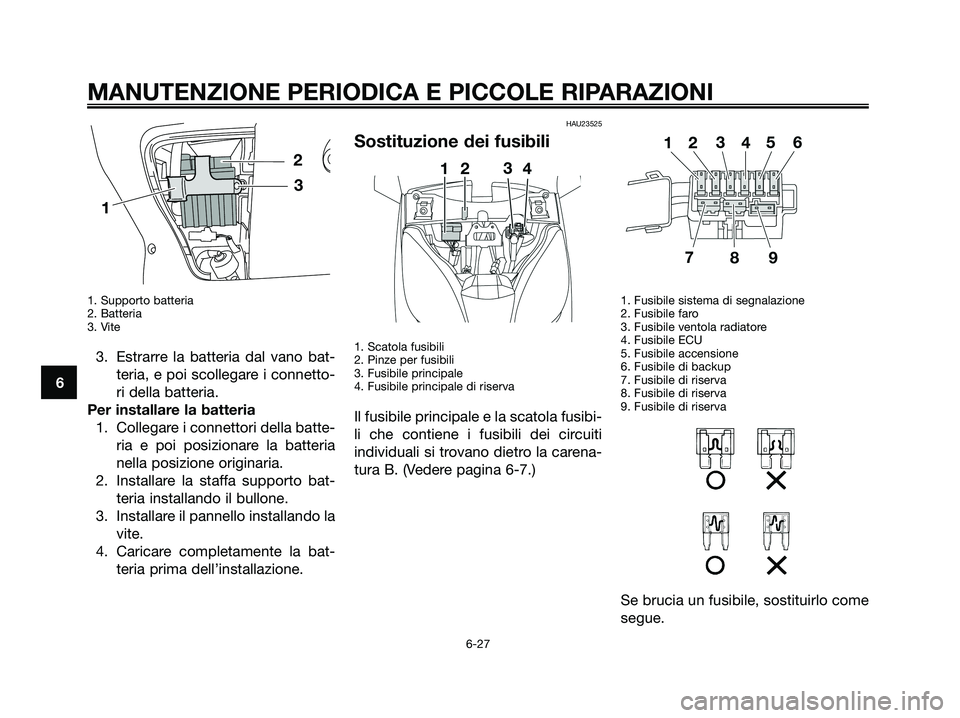

1. Supporto batteria
2. Batteria
3. Vite
3. Estrarre la batteria dal vano bat-
teria, e poi scollegare i connetto-
ri della batteria.
Per installare la batteria
1. Collegare i connettori della batte-
ria e poi posizionare la batteria
nella posizione originaria.
2. Installare la staffa supporto bat-
teria installando il bullone.
3. Installare il pannello installando la
vite.
4. Caricare completamente la bat-
teria prima dell’installazione.
HAU23525
Sostituzione dei fusibili
1. Scatola fusibili
2. Pinze per fusibili
3. Fusibile principale
4. Fusibile principale di riserva
Il fusibile principale e la scatola fusibi-
li che contiene i fusibili dei circuiti
individuali si trovano dietro la carena-
tura B. (Vedere pagina 6-7.)
1. Fusibile sistema di segnalazione
2. Fusibile faro
3. Fusibile ventola radiatore
4. Fusibile ECU
5. Fusibile accensione
6. Fusibile di backup
7. Fusibile di riserva
8. Fusibile di riserva
9. Fusibile di riserva
Se brucia un fusibile, sostituirlo come
segue.
12
3
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 70

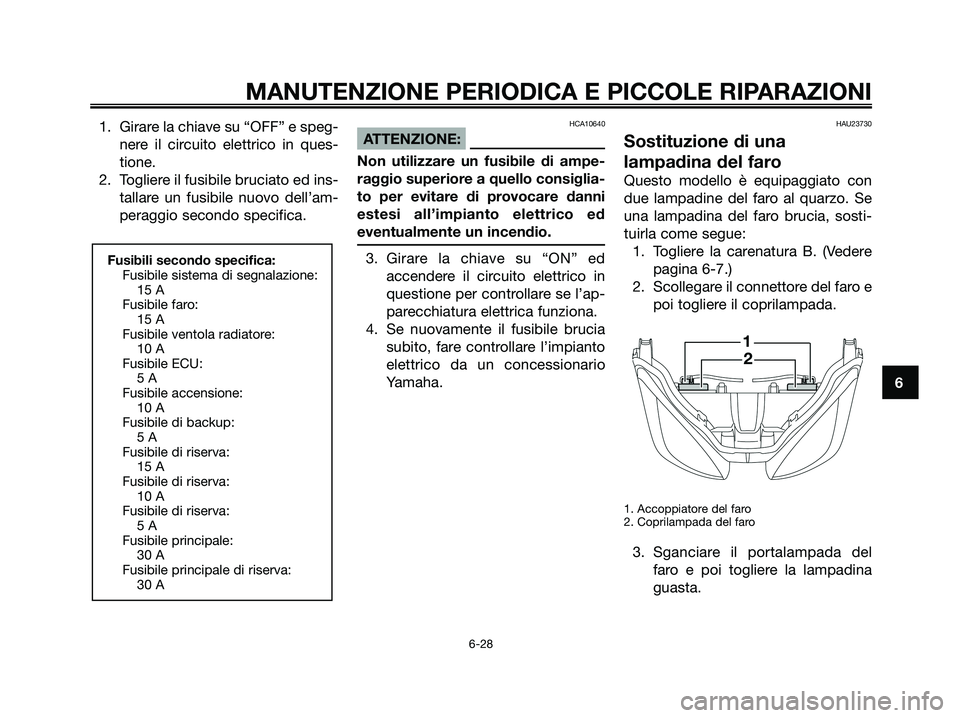

1. Girare la chiave su “OFF” e speg-
nere il circuito elettrico in ques-
tione.
2. Togliere il fusibile bruciato ed ins-
tallare un fusibile nuovo dell’am-
peraggio secondo specifica.HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “ON” ed
accendere il circuito elettrico in
questione per controllare se l’ap-
parecchiatura elettrica funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
HAU23730
Sostituzione di una
lampadina del faro
Questo modello è equipaggiato con
due lampadine del faro al quarzo. Se
una lampadina del faro brucia, sosti-
tuirla come segue:
1. Togliere la carenatura B. (Vedere
pagina 6-7.)
2. Scollegare il connettore del faro e
poi togliere il coprilampada.
1. Accoppiatore del faro
2. Coprilampada del faro
3. Sganciare il portalampada del
faro e poi togliere la lampadina
guasta.
Fusibili secondo specifica:
Fusibile sistema di segnalazione:
15 A
Fusibile faro:
15 A
Fusibile ventola radiatore:
10 A
Fusibile ECU:
5 A
Fusibile accensione:
10 A
Fusibile di backup:
5 A
Fusibile di riserva:
15 A
Fusibile di riserva:
10 A
Fusibile di riserva:
5 A
Fusibile principale:
30 A
Fusibile principale di riserva:
30 A
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 71

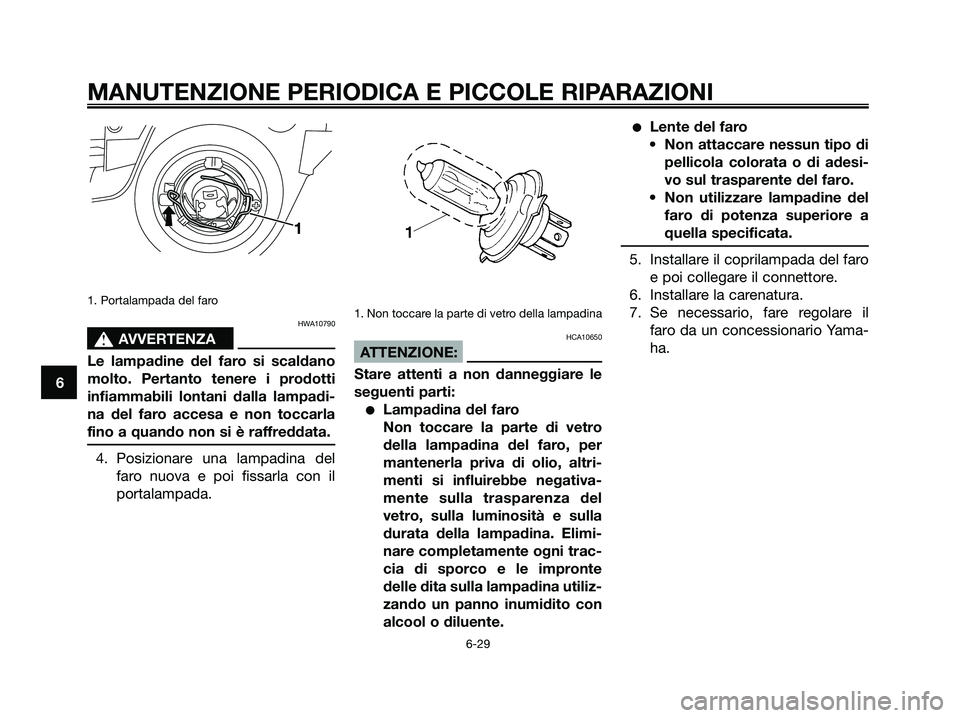

1. Portalampada del faro
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
4. Posizionare una lampadina del
faro nuova e poi fissarla con il
portalampada.
1. Non toccare la parte di vetro della lampadina
HCA10650
ATTENZIONE:
Stare attenti a non danneggiare le
seguenti parti:
●Lampadina del faro
Non toccare la parte di vetro
della lampadina del faro, per
mantenerla priva di olio, altri-
menti si influirebbe negativa-
mente sulla trasparenza del
vetro, sulla luminosità e sulla
durata della lampadina. Elimi-
nare completamente ogni trac-
cia di sporco e le impronte
delle dita sulla lampadina utiliz-
zando un panno inumidito con
alcool o diluente.
●Lente del faro
• Non attaccare nessun tipo di
pellicola colorata o di adesi-
vo sul trasparente del faro.
• Non utilizzare lampadine del
faro di potenza superiore a
quella specificata.
5. Installare il coprilampada del faro
e poi collegare il connettore.
6. Installare la carenatura.
7. Se necessario, fare regolare il
faro da un concessionario Yama-
ha.
1
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 72
