2008 YAMAHA XMAX 250 Manuale duso (in Italian)

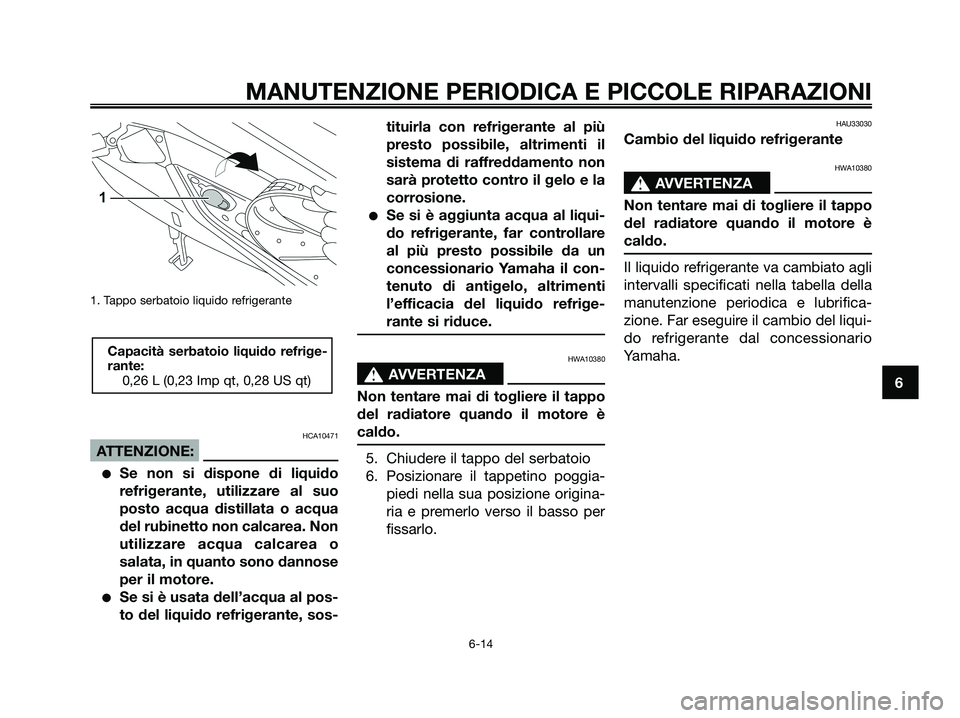

1. Tappo serbatoio liquido refrigerante
HCA10471
ATTENZIONE:
●Se non si dispone di liquido
refrigerante, utilizzare al suo
posto acqua distillata o acqua
del rubinetto non calcarea. Non
utilizzare acqua calcarea o
salata, in quanto sono dannose
per il motore.
●Se si è usata dell’acqua al pos-
to del liquido refrigerante, sos-tituirla con refrigerante al più
presto possibile, altrimenti il
sistema di raffreddamento non
sarà protetto contro il gelo e la
corrosione.
●Se si è aggiunta acqua al liqui-
do refrigerante, far controllare
al più presto possibile da un
concessionario Yamaha il con-
tenuto di antigelo, altrimenti
l’efficacia del liquido refrige-
rante si riduce.
HWA10380
s s
AVVERTENZA
Non tentare mai di togliere il tappo
del radiatore quando il motore è
caldo.
5. Chiudere il tappo del serbatoio
6. Posizionare il tappetino poggia-
piedi nella sua posizione origina-
ria e premerlo verso il basso per
fissarlo.
HAU33030
Cambio del liquido refrigerante
HWA10380
s s
AVVERTENZA
Non tentare mai di togliere il tappo
del radiatore quando il motore è
caldo.
Il liquido refrigerante va cambiato agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione. Far eseguire il cambio del liqui-
do refrigerante dal concessionario
Yamaha.
Capacità serbatoio liquido refrige-
rante:
0,26 L (0,23 Imp qt, 0,28 US qt)
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 57

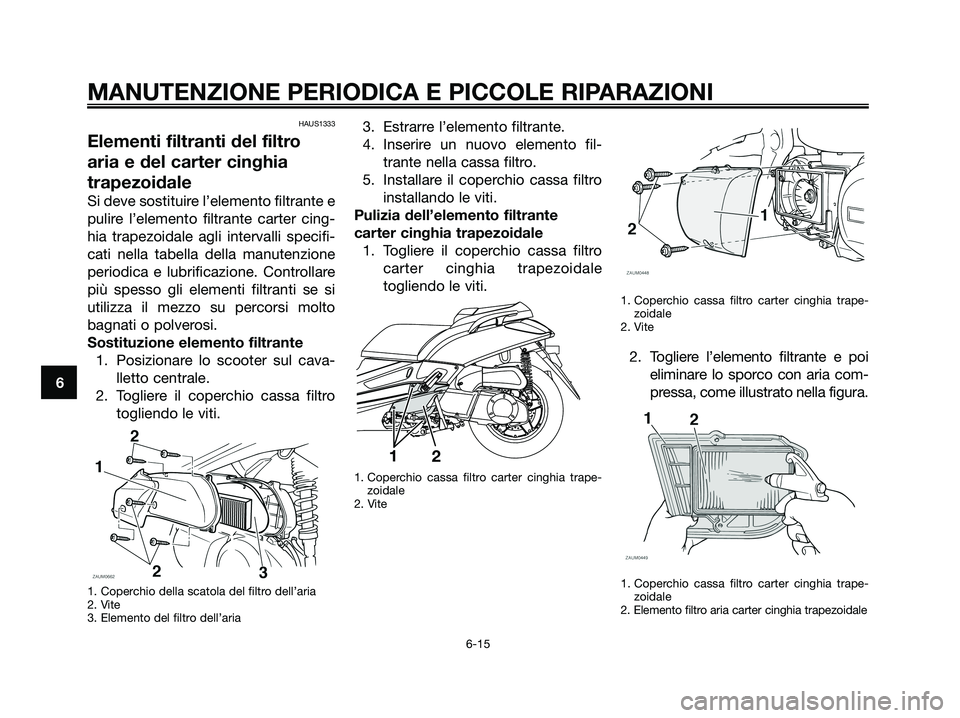

HAUS1333
Elementi filtranti del filtro
aria e del carter cinghia
trapezoidale
Si deve sostituire l’elemento filtrante e
pulire l’elemento filtrante carter cing-
hia trapezoidale agli intervalli specifi-
cati nella tabella della manutenzione
periodica e lubrificazione. Controllare
più spesso gli elementi filtranti se si
utilizza il mezzo su percorsi molto
bagnati o polverosi.
Sostituzione elemento filtrante
1. Posizionare lo scooter sul cava-
lletto centrale.
2. Togliere il coperchio cassa filtro
togliendo le viti.
1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Elemento del filtro dell’aria
3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento fil-
trante nella cassa filtro.
5. Installare il coperchio cassa filtro
installando le viti.
Pulizia dell’elemento filtrante
carter cinghia trapezoidale
1. Togliere il coperchio cassa filtro
carter cinghia trapezoidale
togliendo le viti.
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Vite1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Vite
2. Togliere l’elemento filtrante e poi
eliminare lo sporco con aria com-
pressa, come illustrato nella figura.
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Elemento filtro aria carter cinghia trapezoidale
1
2
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 58

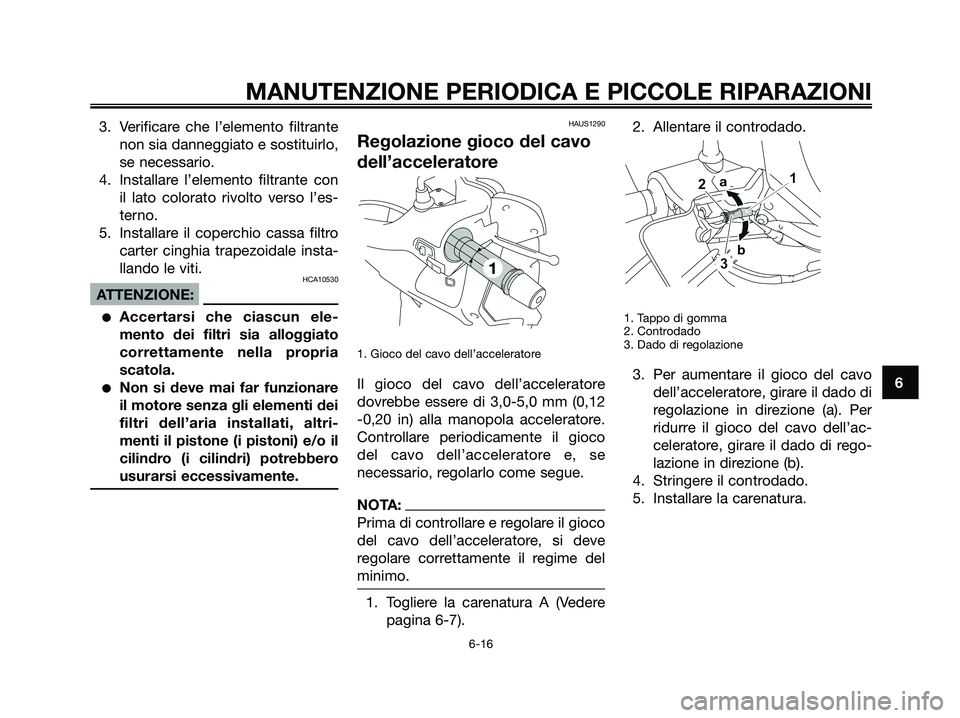

3. Verificare che l’elemento filtrante
non sia danneggiato e sostituirlo,
se necessario.
4. Installare l’elemento filtrante con
il lato colorato rivolto verso l’es-
terno.
5. Installare il coperchio cassa filtro
carter cinghia trapezoidale insta-
llando le viti.
HCA10530
ATTENZIONE:
●Accertarsi che ciascun ele-
mento dei filtri sia alloggiato
correttamente nella propria
scatola.
●Non si deve mai far funzionare
il motore senza gli elementi dei
filtri dell’aria installati, altri-
menti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero
usurarsi eccessivamente.
HAUS1290
Regolazione gioco del cavo
dell’acceleratore
1. Gioco del cavo dell’acceleratore
Il gioco del cavo dell’acceleratore
dovrebbe essere di 3,0-5,0 mm (0,12
-0,20 in) alla manopola acceleratore.
Controllare periodicamente il gioco
del cavo dell’acceleratore e, se
necessario, regolarlo come segue.
NOTA:
Prima di controllare e regolare il gioco
del cavo dell’acceleratore, si deve
regolare correttamente il regime del
minimo.
1. Togliere la carenatura A (Vedere
pagina 6-7).2. Allentare il controdado.
1. Tappo di gomma
2. Controdado
3. Dado di regolazione
3. Per aumentare il gioco del cavo
dell’acceleratore, girare il dado di
regolazione in direzione (a). Per
ridurre il gioco del cavo dell’ac-
celeratore, girare il dado di rego-
lazione in direzione (b).
4. Stringere il controdado.
5. Installare la carenatura.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 59

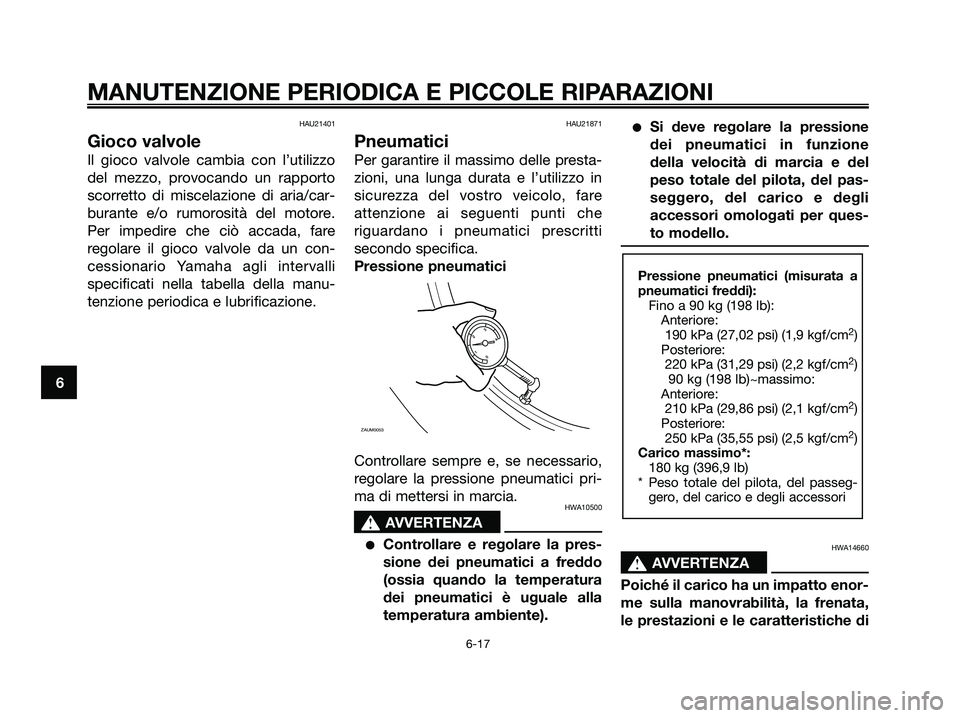

HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo
del mezzo, provocando un rapporto
scorretto di miscelazione di aria/car-
burante e/o rumorosità del motore.
Per impedire che ciò accada, fare
regolare il gioco valvole da un con-
cessionario Yamaha agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU21871
Pneumatici
Per garantire il massimo delle presta-
zioni, una lunga durata e l’utilizzo in
sicurezza del vostro veicolo, fare
attenzione ai seguenti punti che
riguardano i pneumatici prescritti
secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario,
regolare la pressione pneumatici pri-
ma di mettersi in marcia.
HWA10500
s s
AVVERTENZA
●Controllare e regolare la pres-
sione dei pneumatici a freddo
(ossia quando la temperatura
dei pneumatici è uguale alla
temperatura ambiente).
●Si deve regolare la pressione
dei pneumatici in funzione
della velocità di marcia e del
peso totale del pilota, del pas-
seggero, del carico e degli
accessori omologati per ques-
to modello.
HWA14660
s s
AVVERTENZA
Poiché il carico ha un impatto enor-
me sulla manovrabilità, la frenata,
le prestazioni e le caratteristiche di
Pressione pneumatici (misurata a
pneumatici freddi):
Fino a 90 kg (198 lb):
Anteriore:
190 kPa (27,02 psi) (1,9 kgf/cm
2)
Posteriore:
220 kPa (31,29 psi) (2,2 kgf/cm
2)
90 kg (198 lb)~massimo:
Anteriore:
210 kPa (29,86 psi) (2,1 kgf/cm
2)
Posteriore:
250 kPa (35,55 psi) (2,5 kgf/cm
2)
Carico massimo*:
180 kg (396,9 lb)
* Peso totale del pilota, del passeg-
gero, del carico e degli accessoriZAUM0053
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 60

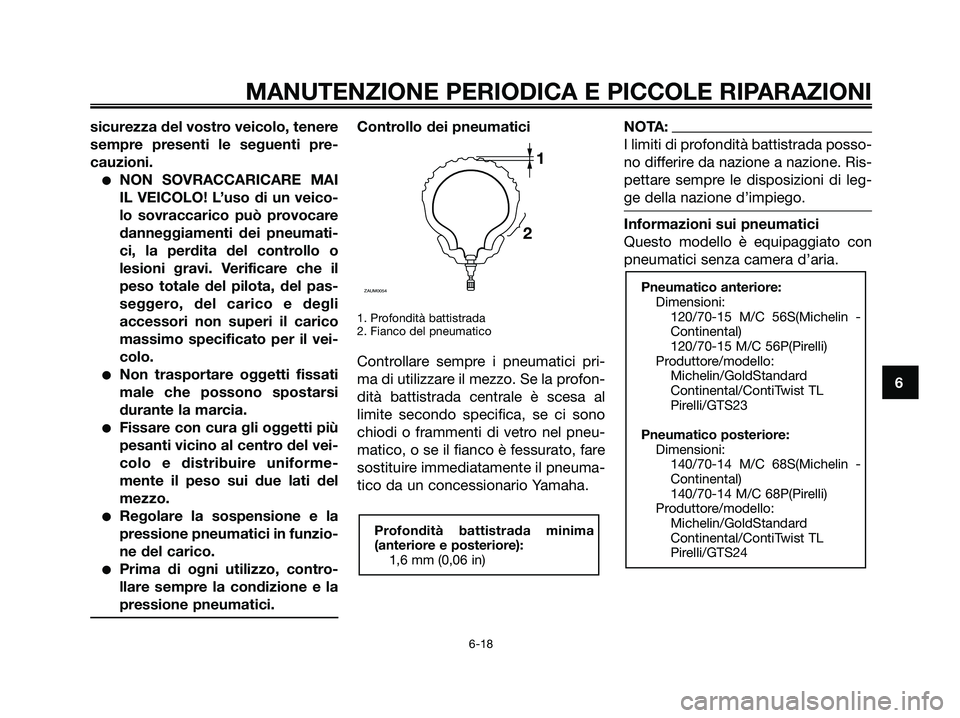

sicurezza del vostro veicolo, tenere
sempre presenti le seguenti pre-
cauzioni.
●NON SOVRACCARICARE MAI
IL VEICOLO! L’uso di un veico-
lo sovraccarico può provocare
danneggiamenti dei pneumati-
ci, la perdita del controllo o
lesioni gravi. Verificare che il
peso totale del pilota, del pas-
seggero, del carico e degli
accessori non superi il carico
massimo specificato per il vei-
colo.
●Non trasportare oggetti fissati
male che possono spostarsi
durante la marcia.
●Fissare con cura gli oggetti più
pesanti vicino al centro del vei-
colo e distribuire uniforme-
mente il peso sui due lati del
mezzo.
●Regolare la sospensione e la
pressione pneumatici in funzio-
ne del carico.
●Prima di ogni utilizzo, contro-
llare sempre la condizione e la
pressione pneumatici.
Controllo dei pneumatici
1. Profondità battistrada
2. Fianco del pneumatico
Controllare sempre i pneumatici pri-
ma di utilizzare il mezzo. Se la profon-
dità battistrada centrale è scesa al
limite secondo specifica, se ci sono
chiodi o frammenti di vetro nel pneu-
matico, o se il fianco è fessurato, fare
sostituire immediatamente il pneuma-
tico da un concessionario Yamaha.
NOTA:
I limiti di profondità battistrada posso-
no differire da nazione a nazione. Ris-
pettare sempre le disposizioni di leg-
ge della nazione d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con
pneumatici senza camera d’aria.
Pneumatico anteriore:
Dimensioni:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Produttore/modello:
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS23
Pneumatico posteriore:
Dimensioni:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Produttore/modello:
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS24
Profondità battistrada minima
(anteriore e posteriore):
1,6 mm (0,06 in)
1
2
ZAUM0054
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 61

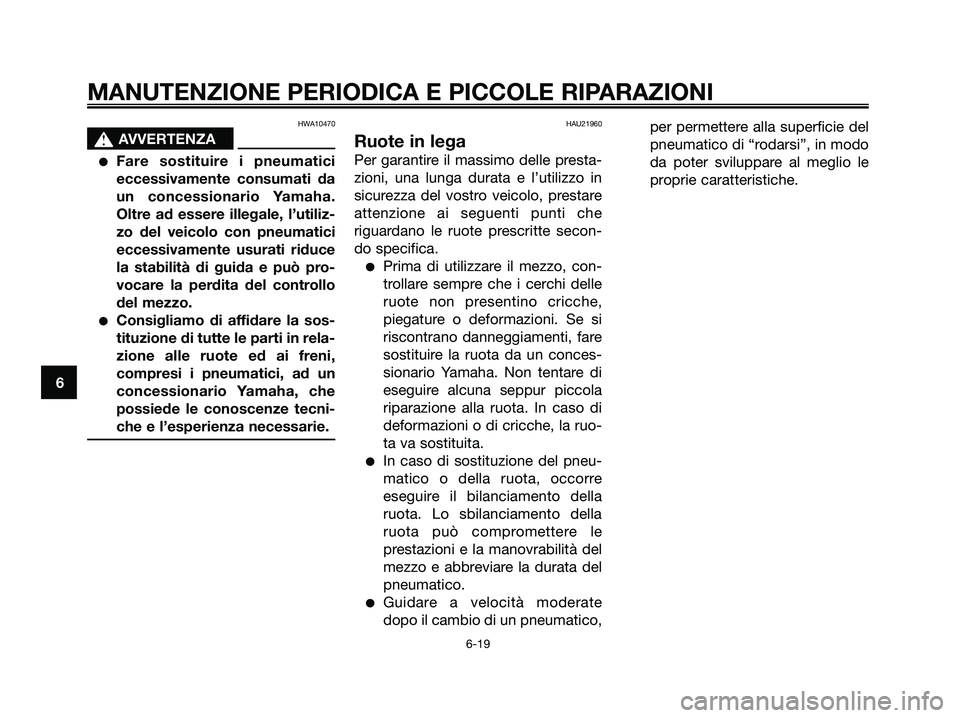

HWA10470
s s
AVVERTENZA
●Fare sostituire i pneumatici
eccessivamente consumati da
un concessionario Yamaha.
Oltre ad essere illegale, l’utiliz-
zo del veicolo con pneumatici
eccessivamente usurati riduce
la stabilità di guida e può pro-
vocare la perdita del controllo
del mezzo.
●Consigliamo di affidare la sos-
tituzione di tutte le parti in rela-
zione alle ruote ed ai freni,
compresi i pneumatici, ad un
concessionario Yamaha, che
possiede le conoscenze tecni-
che e l’esperienza necessarie.
HAU21960
Ruote in lega
Per garantire il massimo delle presta-
zioni, una lunga durata e l’utilizzo in
sicurezza del vostro veicolo, prestare
attenzione ai seguenti punti che
riguardano le ruote prescritte secon-
do specifica.
●Prima di utilizzare il mezzo, con-
trollare sempre che i cerchi delle
ruote non presentino cricche,
piegature o deformazioni. Se si
riscontrano danneggiamenti, fare
sostituire la ruota da un conces-
sionario Yamaha. Non tentare di
eseguire alcuna seppur piccola
riparazione alla ruota. In caso di
deformazioni o di cricche, la ruo-
ta va sostituita.
●In caso di sostituzione del pneu-
matico o della ruota, occorre
eseguire il bilanciamento della
ruota. Lo sbilanciamento della
ruota può compromettere le
prestazioni e la manovrabilità del
mezzo e abbreviare la durata del
pneumatico.
●Guidare a velocità moderate
dopo il cambio di un pneumatico,per permettere alla superficie del
pneumatico di “rodarsi”, in modo
da poter sviluppare al meglio le
proprie caratteristiche.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 62

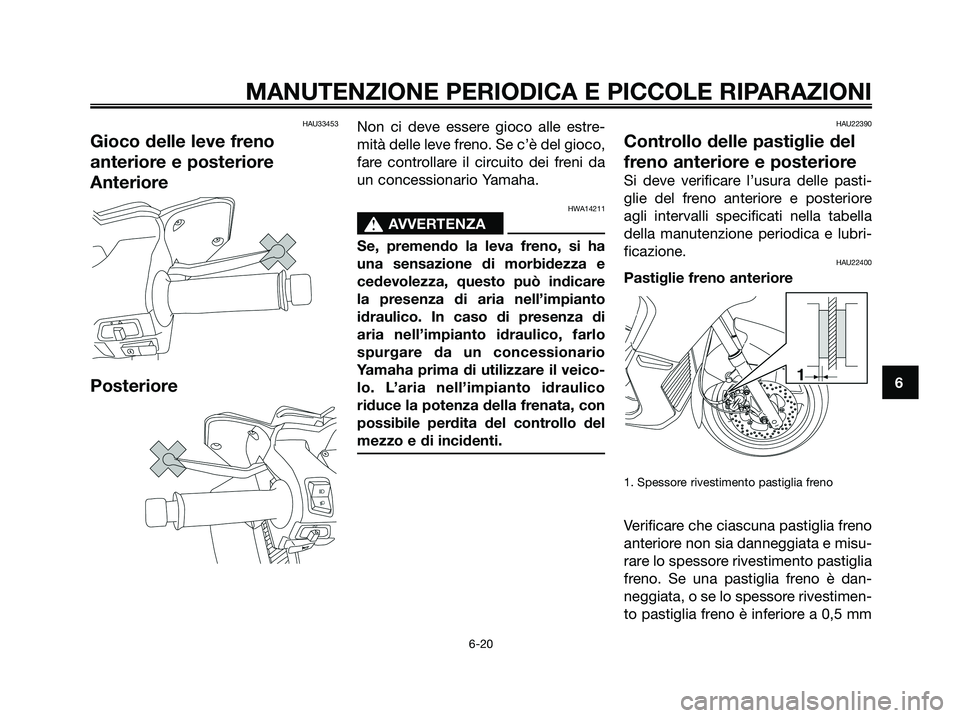

HAU33453
Gioco delle leve freno
anteriore e posteriore
Anteriore
Posteriore
Non ci deve essere gioco alle estre-
mità delle leve freno. Se c’è del gioco,
fare controllare il circuito dei freni da
un concessionario Yamaha.
HWA14211
s s
AVVERTENZA
Se, premendo la leva freno, si ha
una sensazione di morbidezza e
cedevolezza, questo può indicare
la presenza di aria nell’impianto
idraulico. In caso di presenza di
aria nell’impianto idraulico, farlo
spurgare da un concessionario
Yamaha prima di utilizzare il veico-
lo. L’aria nell’impianto idraulico
riduce la potenza della frenata, con
possibile perdita del controllo del
mezzo e di incidenti.
HAU22390
Controllo delle pastiglie del
freno anteriore e posteriore
Si deve verificare l’usura delle pasti-
glie del freno anteriore e posteriore
agli intervalli specificati nella tabella
della manutenzione periodica e lubri-
ficazione.
HAU22400
Pastiglie freno anteriore
1. Spessore rivestimento pastiglia freno
Verificare che ciascuna pastiglia freno
anteriore non sia danneggiata e misu-
rare lo spessore rivestimento pastiglia
freno. Se una pastiglia freno è dan-
neggiata, o se lo spessore rivestimen-
to pastiglia freno è inferiore a 0,5 mm
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 63

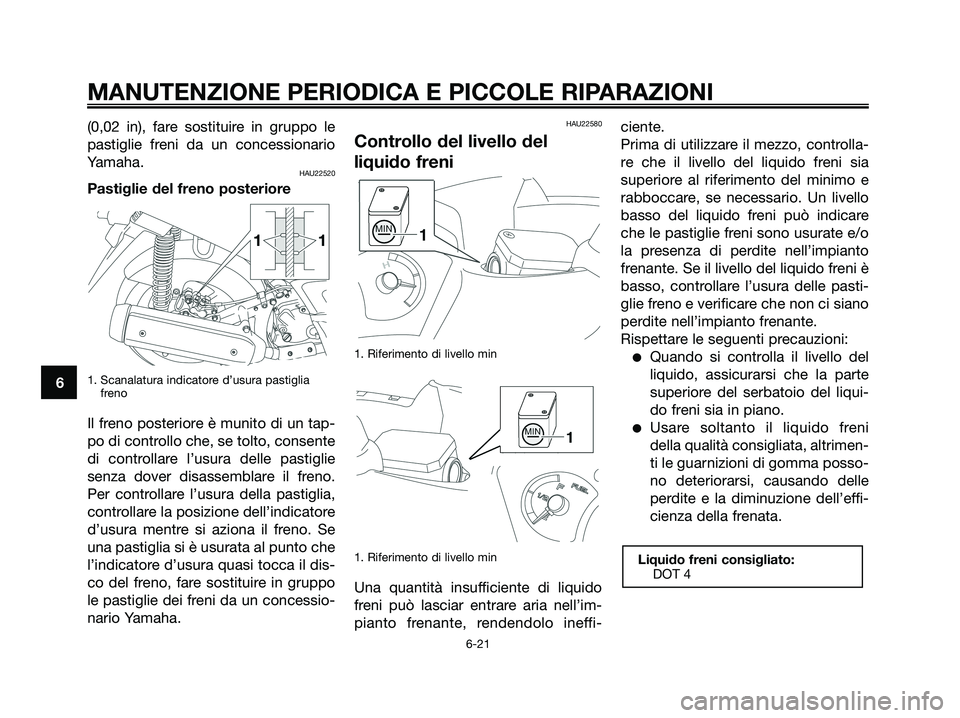

(0,02 in), fare sostituire in gruppo le
pastiglie freni da un concessionario
Yamaha.
HAU22520
Pastiglie del freno posteriore
1. Scanalatura indicatore d’usura pastiglia
freno
Il freno posteriore è munito di un tap-
po di controllo che, se tolto, consente
di controllare l’usura delle pastiglie
senza dover disassemblare il freno.
Per controllare l’usura della pastiglia,
controllare la posizione dell’indicatore
d’usura mentre si aziona il freno. Se
una pastiglia si è usurata al punto che
l’indicatore d’usura quasi tocca il dis-
co del freno, fare sostituire in gruppo
le pastiglie dei freni da un concessio-
nario Yamaha.
HAU22580
Controllo del livello del
liquido freni
1. Riferimento di livello min
1. Riferimento di livello min
Una quantità insufficiente di liquido
freni può lasciar entrare aria nell’im-
pianto frenante, rendendolo ineffi-ciente.
Prima di utilizzare il mezzo, controlla-
re che il livello del liquido freni sia
superiore al riferimento del minimo e
rabboccare, se necessario. Un livello
basso del liquido freni può indicare
che le pastiglie freni sono usurate e/o
la presenza di perdite nell’impianto
frenante. Se il livello del liquido freni è
basso, controllare l’usura delle pasti-
glie freno e verificare che non ci siano
perdite nell’impianto frenante.
Rispettare le seguenti precauzioni:
●Quando si controlla il livello del
liquido, assicurarsi che la parte
superiore del serbatoio del liqui-
do freni sia in piano.
●Usare soltanto il liquido freni
della qualità consigliata, altrimen-
ti le guarnizioni di gomma posso-
no deteriorarsi, causando delle
perdite e la diminuzione dell’effi-
cienza della frenata.
Liquido freni consigliato:
DOT 4
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 64
