GAU10974

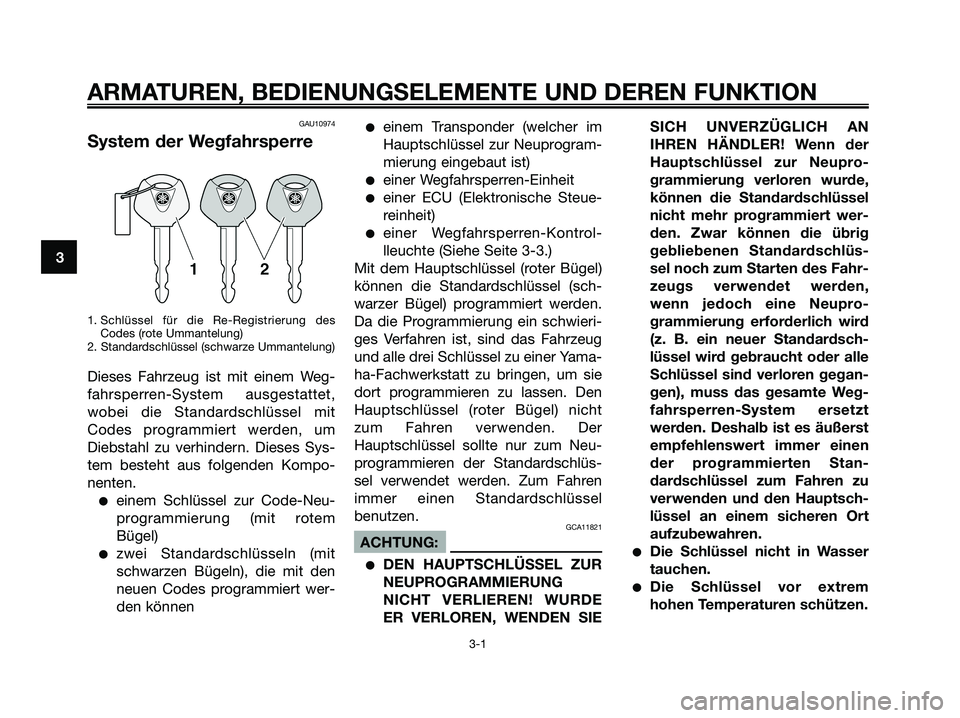

System der Wegfahrsperre
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
Dieses Fahrzeug ist mit einem Weg-
fahrsperren-System ausgestattet,
wobei die Standardschlüssel mit
Codes programmiert werden, um
Diebstahl zu verhindern. Dieses Sys-
tem besteht aus folgenden Kompo-
nenten.
●einem Schlüssel zur Code-Neu-
programmierung (mit rotem
Bügel)
●zwei Standardschlüsseln (mit
schwarzen Bügeln), die mit den
neuen Codes programmiert wer-
den können
●einem Transponder (welcher im
Hauptschlüssel zur Neuprogram-
mierung eingebaut ist)
●einer Wegfahrsperren-Einheit
●einer ECU (Elektronische Steue-
reinheit)
●einer Wegfahrsperren-Kontrol-
lleuchte (Siehe Seite 3-3.)
Mit dem Hauptschlüssel (roter Bügel)
können die Standardschlüssel (sch-
warzer Bügel) programmiert werden.
Da die Programmierung ein schwieri-
ges Verfahren ist, sind das Fahrzeug
und alle drei Schlüssel zu einer Yama-
ha-Fachwerkstatt zu bringen, um sie
dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht
zum Fahren verwenden. Der
Hauptschlüssel sollte nur zum Neu-
programmieren der Standardschlüs-
sel verwendet werden. Zum Fahren
immer einen Standardschlüssel
benutzen.
GCA11821
ACHTUNG:
●DEN HAUPTSCHLÜSSEL ZUR
NEUPROGRAMMIERUNG
NICHT VERLIEREN! WURDE
ER VERLOREN, WENDEN SIESICH UNVERZÜGLICH AN
IHREN HÄNDLER! Wenn der
Hauptschlüssel zur Neupro-
grammierung verloren wurde,
können die Standardschlüssel
nicht mehr programmiert wer-
den. Zwar können die übrig
gebliebenen Standardschlüs-
sel noch zum Starten des Fahr-
zeugs verwendet werden,
wenn jedoch eine Neupro-
grammierung erforderlich wird
(z. B. ein neuer Standardsch-
lüssel wird gebraucht oder alle
Schlüssel sind verloren gegan-
gen), muss das gesamte Weg-
fahrsperren-System ersetzt
werden. Deshalb ist es äußerst
empfehlenswert immer einen
der programmierten Stan-
dardschlüssel zum Fahren zu
verwenden und den Hauptsch-
lüssel an einem sicheren Ort
aufzubewahren.●Die Schlüssel nicht in Wasser
tauchen.
●Die Schlüssel vor extrem
hohen Temperaturen schützen.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
1B9-F8199-G2.qxd 13/11/07 12:37 Página 16

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29

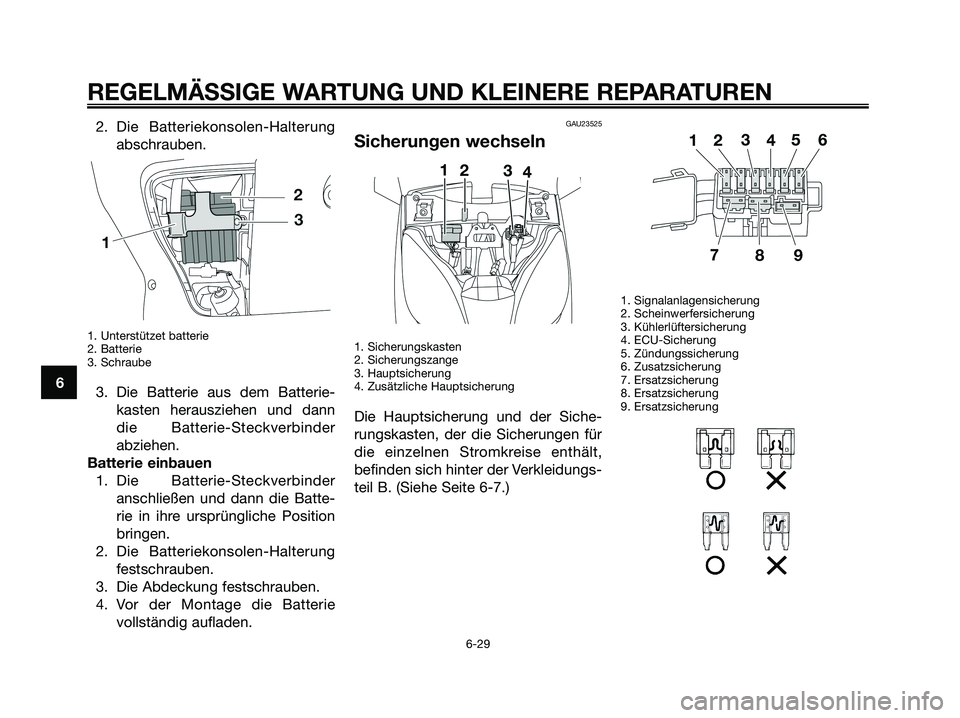

62. Die Batteriekonsolen-Halterung
abschrauben.
1. Unterstützet batterie
2. Batterie
3. Schraube
3. Die Batterie aus dem Batterie-
kasten herausziehen und dann
die Batterie-Steckverbinder
abziehen.
Batterie einbauen
1. Die Batterie-Steckverbinder
anschließen und dann die Batte-
rie in ihre ursprüngliche Position
bringen.
2. Die Batteriekonsolen-Halterung
festschrauben.
3. Die Abdeckung festschrauben.
4. Vor der Montage die Batterie
vollständig aufladen.
GAU23525
Sicherungen wechseln
1. Sicherungskasten
2. Sicherungszange
3. Hauptsicherung
4. Zusätzliche Hauptsicherung
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält,
befinden sich hinter der Verkleidungs-
teil B. (Siehe Seite 6-7.)
1. Signalanlagensicherung
2. Scheinwerfersicherung
3. Kühlerlüftersicherung
4. ECU-Sicherung
5. Zündungssicherung
6. Zusatzsicherung
7. Ersatzsicherung
8. Ersatzsicherung
9. Ersatzsicherung
1B9-F8199-G2.qxd 13/11/07 12:37 Página 72

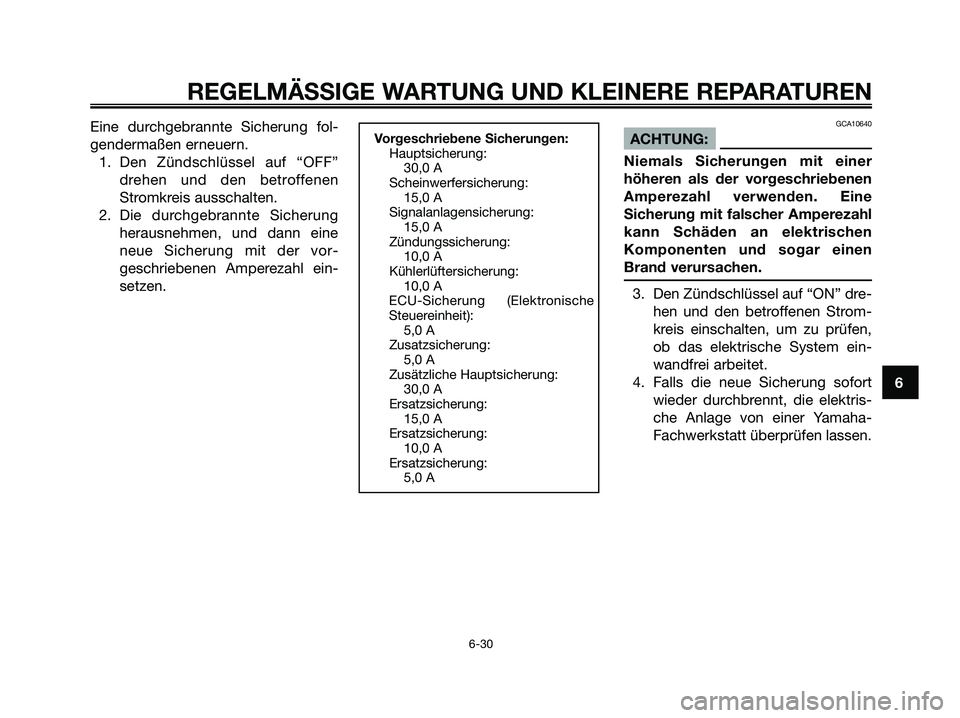

Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “OFF”
drehen und den betroffenen
Stromkreis ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
15,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
10,0 A
ECU-Sicherung (Elektronische
Steuereinheit):
5,0 A
Zusatzsicherung:
5,0 A
Zusätzliche Hauptsicherung:
30,0 A
Ersatzsicherung:
15,0 A
Ersatzsicherung:
10,0 A
Ersatzsicherung:
5,0 A
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
1B9-F8199-G2.qxd 13/11/07 12:37 Página 73

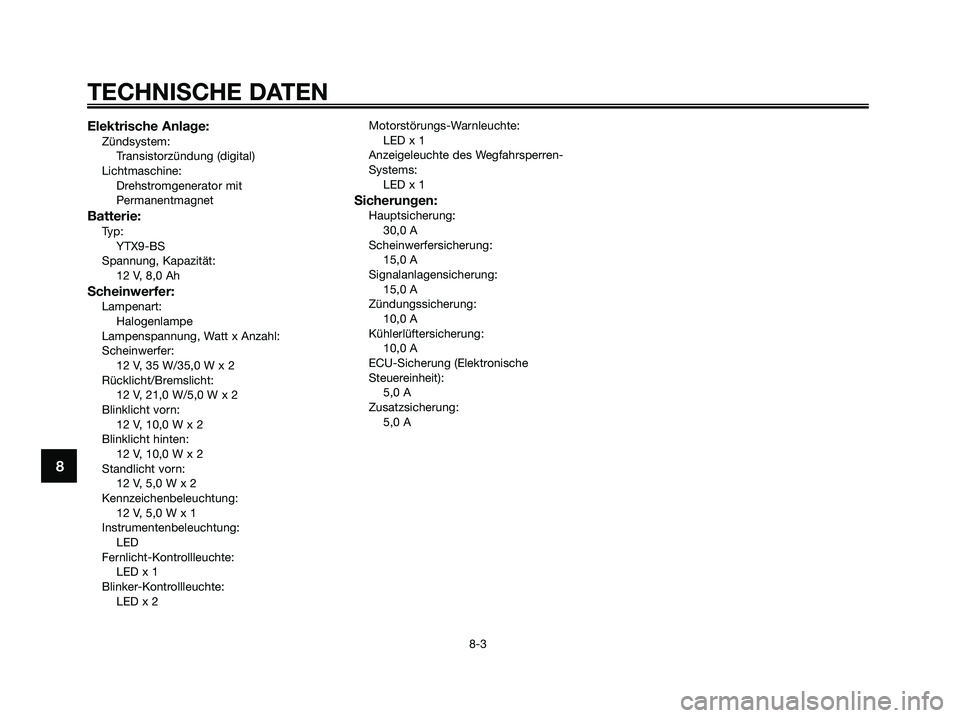

Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:Typ:
YTX9-BS
Spannung, Kapazität:
12 V, 8,0 Ah
Scheinwerfer:Lampenart:
Halogenlampe
Lampenspannung, Watt x Anzahl:
Scheinwerfer:
12 V, 35 W/35,0 W x 2
Rücklicht/Bremslicht:
12 V, 21,0 W/5,0 W x 2
Blinklicht vorn:
12 V, 10,0 W x 2
Blinklicht hinten:
12 V, 10,0 W x 2
Standlicht vorn:
12 V, 5,0 W x 2
Kennzeichenbeleuchtung:
12 V, 5,0 W x 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED x 1
Blinker-Kontrollleuchte:
LED x 2Motorstörungs-Warnleuchte:
LED x 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED x 1
Sicherungen:Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
15,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
10,0 A
ECU-Sicherung (Elektronische
Steuereinheit):
5,0 A
Zusatzsicherung:
5,0 A
TECHNISCHE DATEN
8-3
8
