FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Si la luz de aviso del nivel de gasolina se
enciende (Véase la página 3-4.), la indica-
ción cambia automáticamente a cuentakiló-
metros parcial en reserva de gasolina
“Trip/fuel” y se inicia la cuenta de la distan-
cia recorrida desde ese punto. En ese caso,
al pulsar el botón “MODE” la indicación en-
tre los diferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cambia en el
orden siguiente:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPara poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “MO-
DE” y seguidamente pulse el botón “SET”
durante al menos un segundo. Si no pone a
cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en el
modo “Total”, pulse el botón “SET” du-
rante al menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“SET” para ajustar las horas.3. Pulse el botón “MODE” y los dígitos de
los minutos empezarán a parpadear.
4. Pulse el botón “SET” para ajustar los
minutos.
5. Pulse el botón “MODE” y luego suélte-
lo para iniciar el reloj. El visor vuelve al
modo “Total”.1. Distancia
2. Tiempo
3. Velocidad media
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395
U16PS0S0.book Page 6 Tuesday, May 8, 2007 10:09 AM
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
Indicador de la temperatura ambiente
Este indicador muestra la temperatura am-
biente, de –30 °C (–86 °F) a 50 °C (122 °F).
El indicador de aviso de hielo “” se en-
ciende automáticamente cuando la tempe-
ratura es inferior a 3 °C (37.4 °F).Indicador de cambio de aceite “OIL”
Cuando este indicador se enciende, debe
cambiar el aceite del motor. El indicador
permanece encendido hasta que se reini-
cie. Después de cambiar el aceite, reinicie
el indicador del modo siguiente.
1. Mientras mantiene pulsados los boto-
nes “MODE” y “SET”, gire la llave a
“”.
2. Mantenga pulsados los botones “MO-
DE” y “SET” de dos a cinco segundos.
3. Suelte los botones y el indicador de
cambio de aceite se apagará.
NOTA:
El indicador de cambio de aceite se
enciende a los primeros 1000 km (600
mi), 5000 km (3000 mi) después de los
primeros 1000 km (600 mi) y, poste-
riormente, cada 6000 km (3600 mi).
Si cambia el aceite del motor antes de
que se encienda el indicador de cam-
bio (es decir, antes de que se cumpla
el intervalo del cambio periódico de
aceite), después de cambiar el aceite
deberá reponer el indicador para que
este pueda indicar en el momento co-
rrecto el siguiente cambio periódico.
Después de reponerlo, el indicador se
encenderá durante dos segundos. Si
el indicador no se enciende, repita laoperación.
1. Indicador de aviso de hielo “”
2. Signo negativo
3. Temperatura1
2
3ZAUM0396
1. Indicador de cambio de aceite “OIL”
1
ZAUM0582
U16PS0S0.book Page 7 Tuesday, May 8, 2007 10:09 AM
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durantedemasiado tiempo.
SAU13932
Asiento Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.NOTA:No empuje la llave hacia adentro cuando lagire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.1. Abierto.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
U16PS0S0.book Page 11 Tuesday, May 8, 2007 10:09 AM
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador en
la dirección (b).NOTA:Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición delamortiguador.
SAUT1070
Gancho para equipaje
ADVERTENCIA
SWAT1030
No sobrepase el límite de carga de
3 kg (6.6 lb) del gancho de equipaje.
No sobrepase la carga máxima de185 kg (408 lb) del vehículo.
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA :
El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man- Precarga del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
4
1. Gancho de equipajeZAUM0700
1
1. Interruptor del caballete lateralZAUM0648
1
U16PS0S0.book Page 14 Tuesday, May 8, 2007 10:09 AM
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-na correctamente.
SAU15372
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
Impide el arranque cuando está accio-
nado uno de los frenos pero el caballe-
te lateral permanece bajado.
Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionarioYamaha antes de utilizar el vehículo.
U16PS0S0.book Page 15 Tuesday, May 15, 2007 2:19 PM

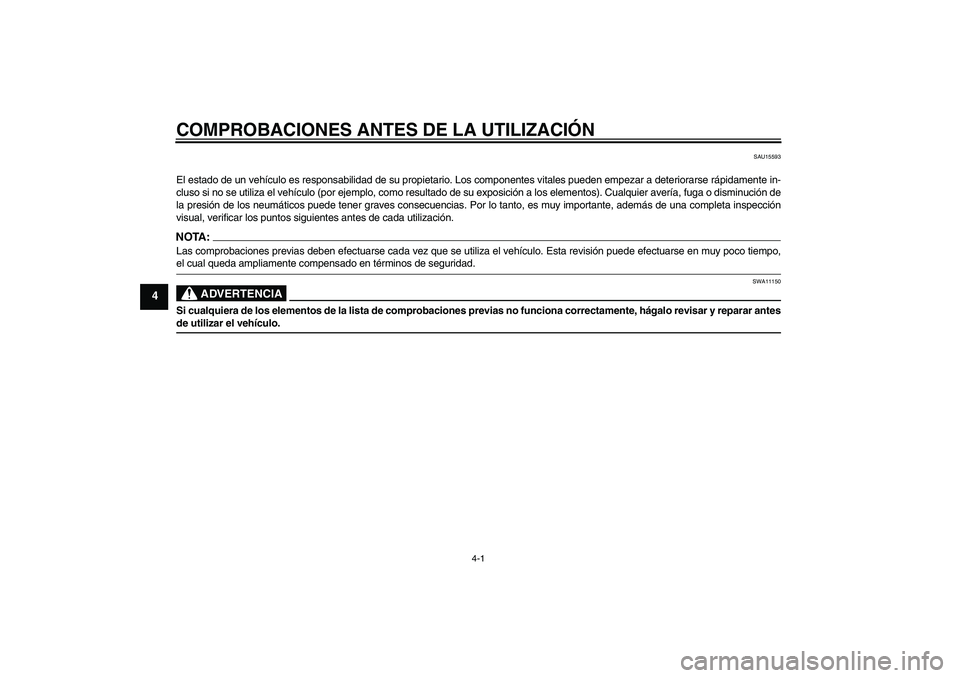

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
4
SAU15593
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.NOTA:Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antesde utilizar el vehículo.U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
SAU15605
Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-10
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-8
Aceite de la transmisión finalComprobar si existen fugas. 6-11
Líquido refrigeranteComprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-12
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18, 6-19
Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18, 6-19
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15980
ADVERTENCIA
SWA10870
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar el vehículo. Consulte a un
concesionario Yamaha si tiene al-
guna duda acerca de alguno de los
mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Para su seguridad, arranque siem-
pre el motor con el caballete centralbajado.
SAUM2230
Arranque del motor ATENCION:
SCA10250
Véanse en la página 5-4 las instruccio-
nes para rodar el motor antes de utilizarel vehículo por primera vez.
Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-15.
No conduzca nunca con el caballetelateral bajado.
1. Gire la llave a la posición “ON”.
ATENCION:
SCAM1080
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de gasolina
Luz de aviso de avería del motor
Luz indicadora del sistema inmovi-
lizadorSi una de las luces de aviso o indicadora
no se apaga, consulte en la página 3-3
las instrucciones para comprobar el co-
rrespondiente circuito.
2. Cierre completamente el acelerador.
3. Arranque el motor pulsando el inte-
rruptor de arranque mientras aplica el
freno delantero o trasero.NOTA:Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos e in-
téntelo de nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de pre-
servar la batería. No accione el arranque1. Maneta del freno trasero
2. Interruptor de arranque
3. Maneta del freno delantero
123
ZAUM0649
U16PS0S0.book Page 1 Tuesday, May 15, 2007 2:19 PM
