2008 YAMAHA VX ESP

Operação
47
malmente, o purgador de água encontra-se
vazio.
Se houver água no purgador de água, drená-
la, removendo o bujão de drenagem. Colocar
um tabuleiro de drenagem por baixo do pur-
gador de água para recolher a água drenada
ou utilizar um pano seco para embeber toda a
água que possa saltar para o veículo. Se sal-
tar água para o veículo, certificar-se de que a
mesma é limpa com um pano seco. De igual
modo, não esquecer de instalar o bujão de
drenagem depois de drenado o purgador de
água.
PJU32460Porão
Verificar se existem resíduos de água ou de
combustível no porão.
ADVERTÊNCIA:
PCJ00370
A água em excesso existente no porão
pode saltar para o motor, o que poderá re-
sultar em danos graves.
Para drenar a água do porão:
(1) Remover os bujões de drenagem da po-
pa.
(2) Levantar a proa do veículo, até a água
drenar completamente.(3) Após a drenagem da água, limpar o po-
rão com um panos secos, de modo a ga-
rantir a secagem total deste.
(4) Instalar novamente os bujões de drena-
gem da popa.
ADVERTÊNCIA:
PCJ00360

Antes da instalação dos bujões de dre-
nagem da popa, limpar as respectivas
roscas de modo a remover quaisquer
materiais estranhos, tais como sujidade
ou areia. Caso contrário, os bujões de
drenagem da popa podem ficar danifica-
dos e permitir a entrada de água no
compartimento do motor.

Verificar se os bujões de drenagem da
popa se encontram bem fechados, an-
tes de colocar o veículo na água. Caso
contrário, a água pode entrar no com-
partimento do motor e causar a submer-
são do veículo.
PJU32470Bujões de drenagem da popa
Verificar se os bujões de drenagem da popa
estão devidamente instalados.
ADVERTÊNCIA:
PCJ00360

Antes da instalação dos bujões de dre-
nagem da popa, limpar as respectivas
roscas de modo a remover quaisquer
materiais estranhos, tais como sujidade
1Purgador de água
2Bujão de drenagem
UF1K73P0.book Page 47 Wednesday, July 11, 2007 4:05 PM

Operação
48
ou areia. Caso contrário, os bujões de
drenagem da popa podem ficar danifica-
dos e permitir a entrada de água no
compartimento do motor.

Verificar se os bujões de drenagem da
popa se encontram bem fechados, an-
tes de colocar o veículo na água. Caso
contrário, a água pode entrar no com-
partimento do motor e causar a submer-
são do veículo.
PJU32481Bateria
Verificar o nível do electrólito da bateria e ve-
rificar se a bateria tem carga suficiente para
colocar facilmente o motor em funcionamen-
to. Recarregue a bateria ou substitua-a se
não estiver em bom estado de conservação.
(Ver os procedimentos de recarregamento da
bateria na página 80.)
Verificar também se os cabos da bateria es-
tão bem apertados e assegurar-se de que
não existe corrosão nos terminais. Verificar
se o tubo de respiro está bem ligado à bateria
e que não está danificado.
AV I S O
PWJ00450

A bateria deve estar sempre completa-
mente carregada e em bom estado deconservação. A perda da corrente da ba-
teria pode deixar os ocupantes do veícu-
lo em situação delicada, em locais
afastados de terra. Não operar o veículo
com a bateria sem carga suficiente para
o arranque do motor ou se apresentar
sinais de falta de corrente.

Não esquecer de ligar o tubo de respiro
à bateria. Se o tubo de respiro estiver
danificado, obstruído ou não estiver de-
vidamente ligado, pode ocorrer incên-
dio ou explosão.
Certificar-se de que a bateria se encontra
bem fixa no compartimento.
PJU32540Extintor de incêndios
Verificar se existe um extintor de incêndios
carregado a bordo.
O suporte e a cobertura do extintor de incên-
dios encontram-se no compartimento de ar-
mazenamento dianteiro.
Para armazenar o extintor de incêndios, sol-
tar a banda de fixação e remover a cobertura.
Colocar o extintor de incêndios no suporte e,
em seguida, colocar a cobertura sobre o ex-
tintor de incêndios. Apertar bem a cobertura e
1Terminal positivo (+) da bateria: cabo ver-
melho
2Terminal negativo (–) da bateria: cabo preto
3Tubo de respiro
UF1K73P0.book Page 48 Wednesday, July 11, 2007 4:05 PM

Operação
49
o extintor de incêndios utilizando a banda de
fixação.
OBSERVAÇÃO:

Para verificar o extintor de incêndios, ver as
instruções fornecidas pelo respectivo fabri-
cante. Manter sempre o extintor de incêndi-
os fixo no respectivo suporte e com a
cobertura colocada.

O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não
é fornecido de origem com extintor de in-
cêndios. Se não se possuir nenhum extin-
tor, contactar um Concessionário Yamaha
ou um fornecedor de extintores de incêndio
a fim de obter um com as características
adequadas.
PJU32590Comando do acelerador
Verificar se o comando do acelerador funcio-
na correctamente.
Apertar e libertar o comando do acelerador
várias vezes para garantir que o seu percurso
não apresenta problemas. O percurso total
deve ser suave e quando libertado, o coman-do deve regressar suavemente à posição ini-
cial por acção de mola.
AV I S O
PWJ00490
Antes do accionamento do motor, verifi-
car sempre o funcionamento do comando
do acelerador.
PJU32600Sistema de governo
Verificar se o guiador apresenta folgas.
Virar totalmente o guiador para a esquerda e
para a direita e verificar se a deslocação é su-
ave e sem obstruções, na totalidade do per-
curso. Verificar também se a tubeira do jacto
se desloca com o movimento do guiador e se
não há discrepância entre o movimento do
guiador e da tubeira do jacto.
1Suporte e cobertura do extintor de incêndi-
os
2Banda de fixação
UF1K73P0.book Page 49 Wednesday, July 11, 2007 4:05 PM

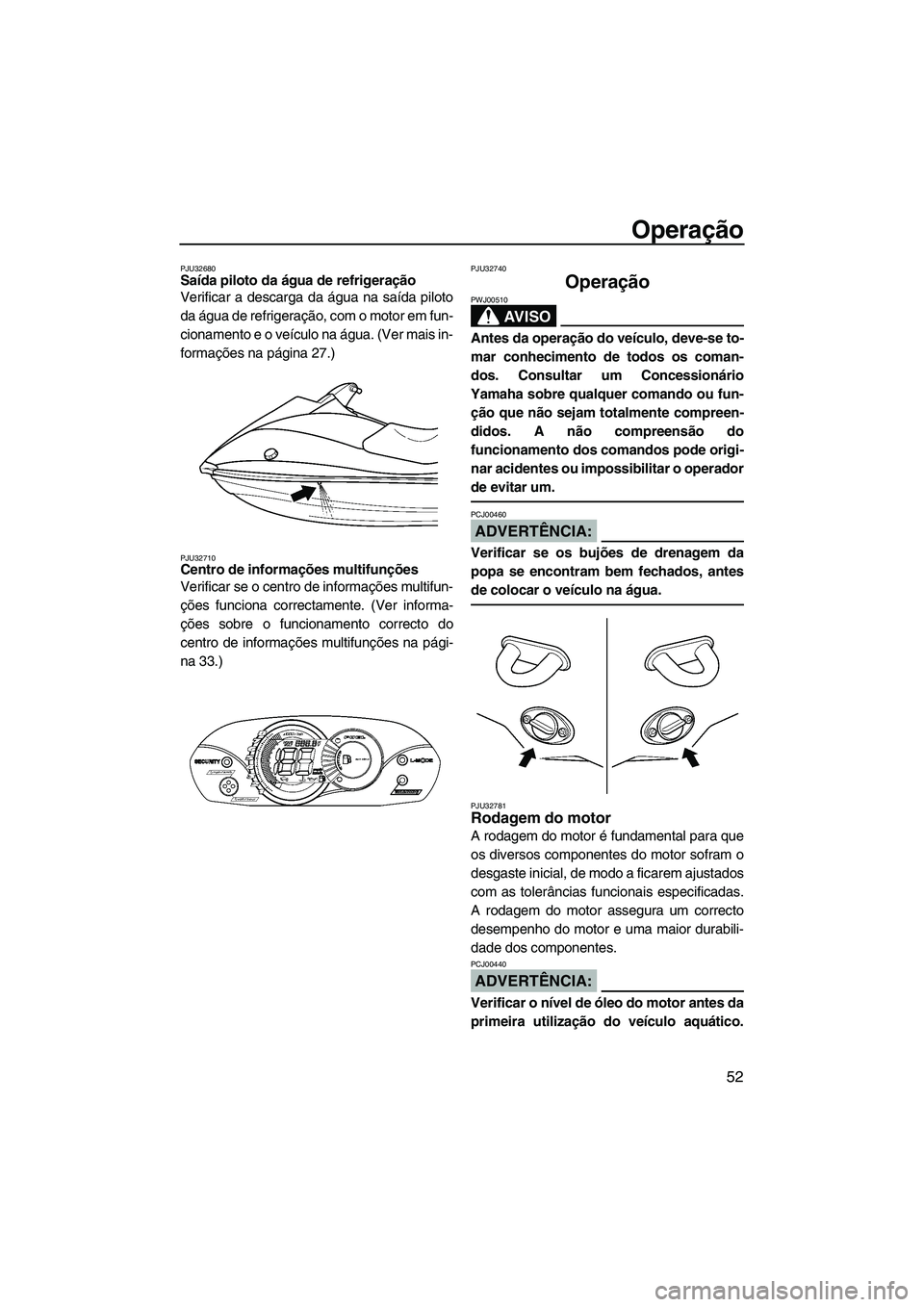

Operação
52
PJU32680Saída piloto da água de refrigeração
Verificar a descarga da água na saída piloto
da água de refrigeração, com o motor em fun-
cionamento e o veículo na água. (Ver mais in-
formações na página 27.)
PJU32710Centro de informações multifunções
Verificar se o centro de informações multifun-
ções funciona correctamente. (Ver informa-
ções sobre o funcionamento correcto do
centro de informações multifunções na pági-
na 33.)
PJU32740
Operação
AV I S O
PWJ00510
Antes da operação do veículo, deve-se to-
mar conhecimento de todos os coman-
dos. Consultar um Concessionário
Yamaha sobre qualquer comando ou fun-
ção que não sejam totalmente compreen-
didos. A não compreensão do
funcionamento dos comandos pode origi-
nar acidentes ou impossibilitar o operador
de evitar um.
ADVERTÊNCIA:
PCJ00460
Verificar se os bujões de drenagem da
popa se encontram bem fechados, antes
de colocar o veículo na água.
PJU32781Rodagem do motor
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajustados
com as tolerâncias funcionais especificadas.
A rodagem do motor assegura um correcto
desempenho do motor e uma maior durabili-
dade dos componentes.
ADVERTÊNCIA:
PCJ00440
Verificar o nível de óleo do motor antes da
primeira utilização do veículo aquático.
UF1K73P0.book Page 52 Wednesday, July 11, 2007 4:05 PM

Operação
53
(Ver os procedimentos para a verificação
do óleo do motor na página 45.)
(1) Colocar o veículo na água e colocar o
motor em funcionamento. (Ver os proce-
dimentos para arranque do motor na pá-
gina 53.)
(2) Durante os primeiros 5 minutos, fazer
funcionar o motor unicamente à velocida-
de mínima de governo. Durante os 30 mi-
nutos de funcionamento seguintes,
manter a velocidade do motor abaixo das
5000 r/min. Durante a hora seguinte de
funcionamento, manter a velocidade do
motor abaixo das 6500 r/min.
(3) Prosseguir com funcionamento normal.
ADVERTÊNCIA:
PCJ00430
A não observância do procedimento de ro-
dagem do motor poderá resultar numa
vida reduzida ou até mesmo graves danos
no motor.
PJU32811Colocação do veículo na água
Quando o veículo for colocado na água, certi-
ficar-se de que não existem obstáculos à vol-
ta.
Se houver ondas, solicitar a alguém que im-
peça o veículo aquático de ser empurrado
contra o reboque após ser colocado na água.

Para VX Deluxe/VX Cruiser:
Utilizar o transmissor do controlo remoto
para seleccionar o modo de desbloqueio.
(Ver os procedimentos de selecção do Sis-
tema de Segurança Yamaha e do modo de
baixas rotações na página 30.)
Quando o veículo estiver na água, ligar o
motor. Seleccionar a marcha à ré e fazer o
veículo recuar lentamente.

Para VX:
Com o veículo já na água, virá-lo de modo
a que a proa fique virada na direcção dedeslocação pretendida. Colocar o motor
em funcionamento e afastar-se lentamente
da área onde o veículo foi lançado à água.
PJU32851Arranque do motor
AV I S O
PWJ00560
Nunca colocar o motor em funcionamento
ou deixá-lo a funcionar em zonas sem ven-
tilação. Os gases de escape contêm mo-
nóxido de carbono, um gás incolor (i.e.,
sem cor) e inodoro (i.e., sem cheiro), que
pode provocar perdas de consciência ou
mesmo a morte num curto espaço de tem-
po. Utilizar sempre o veículo em áreas
abertas.
(1) Se o modo de bloqueio do Sistema de
Segurança Yamaha estiver seleccionado
(para VX Deluxe/VX Cruiser), utilizar o
transmissor do controlo remoto para se-
leccionar o modo de desbloqueio. (Ver os
procedimentos de selecção dos modos
de bloqueio e desbloqueio do Sistema de
Segurança Yamaha na página 31.)
(2) Colocar o veículo na água em zonas
isentas de algas e detritos e com, pelo
menos, 60 cm (2 ft) de profundidade.
AV I S O
PWJ00570
Nunca utilizar o veículo aquático em
águas com menos de 60 cm (2 ft) de pro-
UF1K73P0.book Page 53 Wednesday, July 11, 2007 4:05 PM

Operação
56
despendido na verificação do veículo é com-
pensado por uma maior segurança e fiabilida-
de.
Consultar a legislação local antes de operar
do veículo.
Conduzir o veículo com prudência e a veloci-
dades moderadas, mantendo sempre uma
distância segura em relação às outras pesso-
as, objectos e veículos aquáticos. Seleccio-
nar uma área ampla, com boa visibilidade e
pouco tráfego de embarcações para a apren-
dizagem.
Não praticar a aprendizagem sozinho— ope-
rar o veículo com alguém por perto. Manter
uma constante atenção às outras pessoas,
objectos e veículos aquáticos presentes na
área. Ter em especial atenção as condições
que possam limitar a visibilidade do operador
ou bloquear a visibilidade de terceiros.
Fixar o cabo de paragem de emergência ao
pulso esquerdo e impedir o seu enrolamento
no guiador, de modo a que o motor pare, em
caso de queda do operador à água.
Usar colete de salvação. Todos os ocupantes
do veículo deverão usar colete de salvação
homologado pelas autoridades do local de
utilização e adequado para utilização neste
tipo de veículo aquático.
Usar vestuário de protecção. A entrada de
água nos orifícios do corpo, como resultado
de uma queda na água ou da proximidade datubeira do jacto, pode provocar graves lesões
internas. O fato de banho normal não confere
protecção adequada contra a entrada de
água no recto e na vagina. Todos os ocupan-
tes devem usar calças de fato de mergulho ou
outro vestuário com um grau de protecção
equivalente.
Alguns exemplos de vestuário adequado são
roupa grossa, resistente e justa ao corpo, tal
como gangas, não devendo ser usados teci-
dos finos de fibra, como os utilizados em cal-
ções para ciclismo. Um fato de mergulho
completo também pode conferir protecção
contra a hipotermia (temperatura corporal
abaixo do normal) e escoriações.
Recomenda-se ainda o uso de calçado de
protecção e luvas.
Recomenda-se também o uso de óculos para
protecção dos olhos contra o vento, a água e
o encadeamento causado pelo sol, durante a
operação do veículo. Os óculos de protecção
mais adequados são constituídos por materi-
al flutuante.
O operador deve pegar firmemente no guia-
dor e manter os pés no piso do espaço para
os pés. O operador não deve tentar conduzir
com passageiros até desenvolver completa-
mente as aptidões de condução.
PJU33060Utilização do veículo com
passageiros
Quando o veículo transporta 2 ou 3 ocupan-
tes (incluindo o operador), o seu comporta-
mento na água é diferente; a manobra do
veículo é mais difícil e a sua operação exige
uma maior destreza. Antes de tentar operar o
veículo com passageiros a bordo, o operador
deverá praticar a operação do veículo sozi-
nho durante o tempo suficiente para adquirir
o nível de aptidão necessário.
Os passageiros deverão usar sempre colete
de salvação homologado pelas autoridades
UF1K73P0.book Page 56 Wednesday, July 11, 2007 4:05 PM

Operação
57
do local de utilização e calças de fato de mer-
gulho ou outro vestuário equivalente.
AV I S O
PWJ00540
Não accionar o acelerador na presença de
pessoas à ré do veículo aquático. Desligar
o motor ou mantê-lo a funcionar ao ralenti.
A água ou os detritos descarregados pela
tubeira do jacto podem provocar lesões
corporais graves. Os passageiros não de-
vem embarcar no veículo, se o operador
estiver a accionar o acelerador.
Não transportar crianças que não possam
chegar com os pés ao piso do espaço para os
pés. Os passageiros devem segurar-se bem
à pessoa situada à sua frente ou à pega exis-
tente e manter os pés no piso do espaço para
os pés. Nunca permitir o transporte de um
passageiro à frente do operador.
AV I S O
PWJ00550
Com os passageiros a bordo e antes da
aceleração, verificar se todos se encon-
tram bem apoiados e com os pés na base
do espaço para os pés.
Durante o reboque de esquiadores, o veículo
deve transportar um observador sentado no
banco e virado para a ré; o observador deve
apoiar-se na pega com ambas as mãos. O
observador deve sempre sentar-se com o
banco no meio das pernas e com os pés fir-
memente apoiados no piso do espaço para
os pés, de modo a manter um bom equilíbrio.
Observar todos os regulamentos locais em vi-
gor aplicáveis à prática de esqui aquático, tais
como as bandeiras indicadoras de esquiador
na água, observador de ré e quaisquer outros
requisitos de segurança.
PJU33080Início da marcha do veículo
AV I S O
PWJ00710

Manter uma constante atenção às ou-
tras pessoas, objectos e veículos aquá-
ticos presentes na área. Ter em especial
atenção as condições que possam limi-
tar a visibilidade do operador ou bloque-
ar a visibilidade de terceiros.

Conduzir o veículo com prudência e a
velocidades moderadas, mantendo
sempre uma distância segura em rela-
ção às outras pessoas, objectos e veícu-
los aquáticos.

Não conduzir na esteira de outros veícu-
los aquáticos ou embarcações. Não
aproximar o veículo de outras pessoas,
com a finalidade de projectar água so-
bre elas. Evitar as curvas apertadas ou
outras manobras que dificultem o dis-
tanciamento de terceiros em relação ao
veículo ou a sua compreensão sobre o
percurso subsequente do veículo. Evi-
tar a navegação em áreas com objectos
submersos ou com baixios.

Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
possuem travões! Não libertar o coman-
do do acelerador quando se pretender
governar o veículo para evitar objectos
na água—para governar o veículo é ne-
cessário utilizar o acelerador.
UF1K73P0.book Page 57 Wednesday, July 11, 2007 4:05 PM

Operação
58

Praticar a entrada no veículo em baixios
antes de conduzir em águas profundas.
PJU33091Embarque e início da marcha em baixios
(1) Colocar o veículo na água em zonas
isentas de algas e detritos e com, pelo
menos, 60 cm (2 ft) de profundidade.
AV I S O
PWJ00570
Nunca utilizar o veículo aquático em
águas com menos de 60 cm (2 ft) de pro-
fundidade, de modo a evitar o risco de co-
lisão contra objectos submersos e a
subsequente possibilidade de lesões cor-
porais.
ADVERTÊNCIA:
PCJ00470
Nunca utilizar o veículo em águas com
menos de 60 cm (2 ft) de profundidade, de
modo a impedir a aspiração de seixos ou
areia pela tomada do jacto, o que provoca-ria danos na turbina e o sobreaquecimen-
to do motor.
(2) Embarcar no veículo aquático lateral-
mente ou pela popa.
(3) Fixar o cabo de paragem de emergência
ao pulso esquerdo e, depois, colocar a
chave de segurança no interruptor de pa-
ragem de emergência.
(4) Segurar o guiador com as duas mãos,
colocar os dois pés no piso do espaço
para os pés, ligar o motor e olhar em to-
das as direcções antes de arrancar.
PJU33110Embarque e início da marcha a partir de
uma doca
(1) Embarcar no veículo aquático lateral-
mente.
(2) Fixar o cabo de paragem de emergência
ao pulso esquerdo e, depois, colocar a
chave de segurança no interruptor de pa-
ragem de emergência.
(3) Afastar o veículo aquático da doca, segu-
rar o guiador com as duas mãos, colocar
os dois pés no piso do espaço para os
pés, ligar o motor e olhar em todas as di-
recções antes de arrancar.
UF1K73P0.book Page 58 Wednesday, July 11, 2007 4:05 PM
