2008 YAMAHA RHINO 700 oil change

8-11
FVU01650

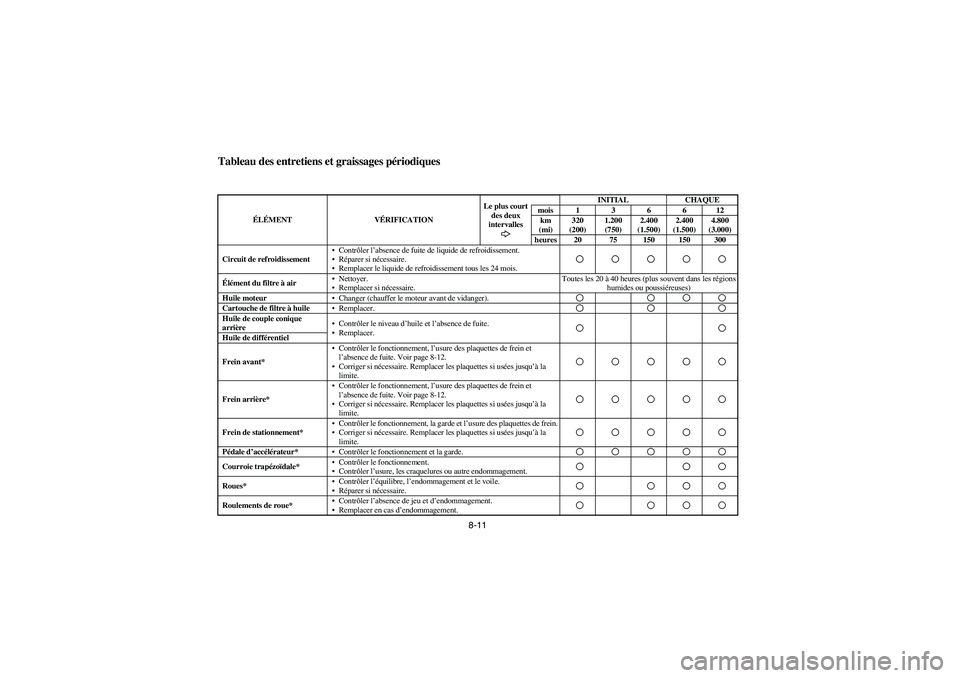

Tableau des entretiens et graissages périodiques
ÉLÉMENT VÉRIFICATIONLe plus court
des deux
intervallesINITIAL CHAQUE
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
Circuit de refroidissementContrôler l’absence de fuite de liquide de refroidissement.
Réparer si nécessaire.
Remplacer le liquide de refroidissement tous les 24 mois.
Élément du filtre à airNettoyer.
Remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent dans les régions
humides ou poussiéreuses)
Huile moteurChanger (chauffer le moteur avant de vidanger).Cartouche de filtre à huileRemplacer.Huile de couple conique
arrièreContrôler le niveau d’huile et l’absence de fuite.
Remplacer.Huile de différentiel
Frein avant*Contrôler le fonctionnement, l’usure des plaquettes de frein et
l’absence de fuite. Voir page 8-12.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Frein arrière*Contrôler le fonctionnement, l’usure des plaquettes de frein et
l’absence de fuite. Voir page 8-12.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Frein de stationnement*Contrôler le fonctionnement, la garde et l’usure des plaquettes de frein.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Pédale d’accélérateur*Contrôler le fonctionnement et la garde.Courroie trapézoïdale*Contrôler le fonctionnement.
Contrôler l’usure, les craquelures ou autre endommagement.Roues*Contrôler l’équilibre, l’endommagement et le voile.
Réparer si nécessaire.Roulements de roue*Contrôler l’absence de jeu et d’endommagement.
Remplacer en cas d’endommagement.EE.book Page 11 Wednesday, November 7, 2007 2:40 PM

8-25 1. Dipstick
1. Jauge
1. Varilla de medición
1
5B410012
Engine oil and oil filter cartridge
Check engine oil level before each operation. In
addition, change the oil and the oil filter cartridge at
the intervals specified in the periodic maintenance
and lubrication chart.
To check the engine oil level
1. Park the vehicle on a level surface.
2. Remove the console. (See pages 8-21–8-23
for console removal and installation proce-
dures.)
3. Check the engine oil level on a cold engine. If
the engine was started before checking the
oil level, be sure to warm up the engine suffi-
ciently, and then wait at least ten minutes un-
til the oil settles for an accurate reading.
4. Remove the dipstick, and then wipe it off with
a clean rag.
EE.book Page 25 Wednesday, November 7, 2007 2:40 PM

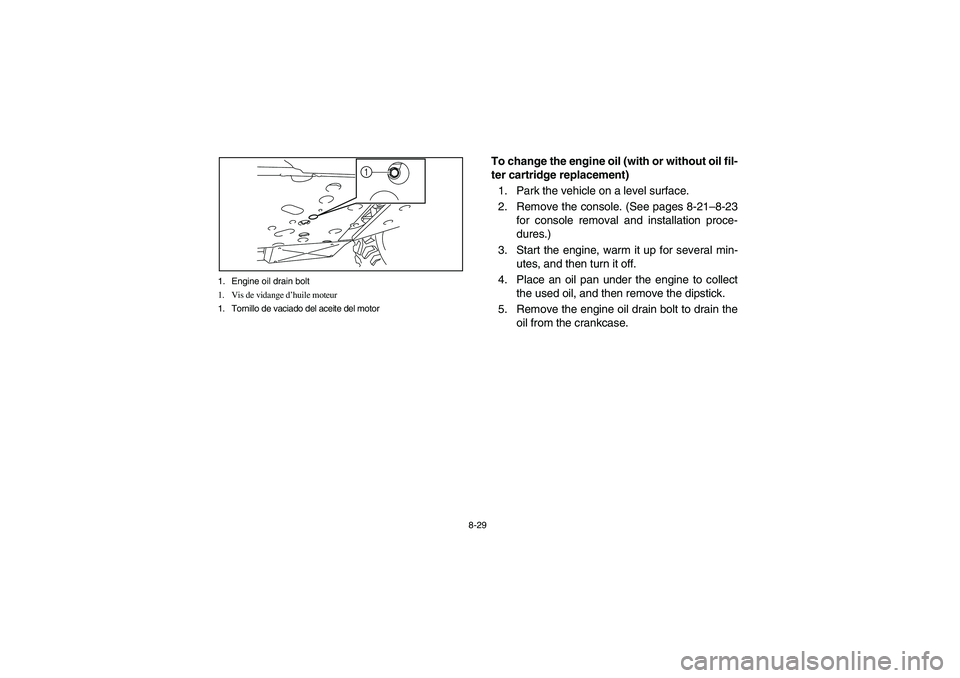

8-29 1. Engine oil drain bolt
1. Vis de vidange d’huile moteur
1. Tornillo de vaciado del aceite del motor
1
To change the engine oil (with or without oil fil-
ter cartridge replacement)
1. Park the vehicle on a level surface.
2. Remove the console. (See pages 8-21–8-23
for console removal and installation proce-
dures.)
3. Start the engine, warm it up for several min-
utes, and then turn it off.
4. Place an oil pan under the engine to collect
the used oil, and then remove the dipstick.
5. Remove the engine oil drain bolt to drain the
oil from the crankcase.
EE.book Page 29 Wednesday, November 7, 2007 2:40 PM
