2008 YAMAHA FZ1-N display

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en
waarschuwingslampjes ...............3-3
Multifunctioneel display ..................3-7
Antidiefstal-alarmsysteem
(optie) ........................................3-11
Stuurschakelaars ..........................3-11
Koppelingshendel .........................3-13
Schakelpedaal ..............................3-13
Remhendel ...................................3-13
Rempedaal ...................................3-14
ABS (voor modellen met ABS) .....3-14
Tankdop ........................................3-15
Brandstof ......................................3-15
Tankbeluchtingsslang/
overloopslang ............................3-16
Uitlaatkatalysatoren ......................3-17
Zadels ...........................................3-17
Opbergcompartiment (FZ1-N) .......3-18
Afstellen van de voorvork .............3-19Afstellen van de
schokdemperunit ...................... 3-21
Bagageriembevestiging ................ 3-22
EXUP-systeem ............................. 3-23
Zijstandaard ................................. 3-23
Startspersysteem ......................... 3-24
CONTROLES VOOR HET
STARTEN........................................... 4-1
Controlelijst voor gebruik ................ 4-2
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ...................................... 5-2
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-3
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES................. 6-1
Boordgereedschapsset .................. 6-1
Periodiek smeer- en
onderhoudsschema .................... 6-2
Het framepaneel verwijderen en
aanbrengen ................................. 6-7
Controleren van de bougies ........... 6-8
Motorolie en oliefilterpatroon .......... 6-9
Koelvloeistof ................................. 6-11Het luchtfilterelement
vervangen ................................. 6-13
Afstellen van het stationair
toerental ................................... 6-15
Controleren van de vrije slag
gaskabel ................................... 6-15
Klepspeling .................................. 6-16
Banden ........................................ 6-16
Gietwielen .................................... 6-19
Vrije slag van koppelingshendel
afstellen .................................... 6-19
Remlichtschakelaar afstellen
(FZ1-N) ...................................... 6-20
Remlichtschakelaar (FZ1-NA) ...... 6-20
Controleren van voor- en
achterremblokken ..................... 6-20
Controleren van
remvloeistofniveau ................... 6-21
Verversen van remvloeistof ......... 6-22
Spanning aandrijfketting .............. 6-23
Reinigen en smeren van de
aandrijfketting ........................... 6-24
Controleren en smeren van
kabels ....................................... 6-25
Controleren en smeren van
gasgreep en gaskabel .............. 6-25
Controleren en smeren van rem-
en schakelpedalen ................... 6-25
Controleren en smeren van rem-
en koppelingshendels ............... 6-26U2D1D2D0.book Page 1 Wednesday, August 22, 2007 8:44 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU39426
Multifunctioneel display
WAARSCHUWING
DWA12421
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van demultifunctionele meter gaat aanbrengen.
Het multifunctionele display biedt de vol-
gende voorzieningen:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)


een toerenteller (die het motortoeren-
tal aangeeft)


een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het linkersegment van de brandstofni-
veaumeter begon te knipperen)


een klok


een brandstofniveaumeter


een weergave koelvloeistoftempera-
tuur


een weergave luchtaanzuigtempera-
tuur


een voorziening voor zelfdiagnose


een regelmodus voor de helderheid
van het LCD-display en de toerenteller
OPMERKING:

Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 secondein.Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP:
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.Rode zone: 12000 tpm en hoger
1. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
2. Snelheidsmeter
3. Toerenteller
4. Kilometerteller/ritteller/ritteller brandstofre-
serve
5.“SELECT”-toets
6.“RESET”-toets
7. Klok
8. Brandstofniveaumeter
1. Toerenteller
2. Rode zone toerenteller
U2D1D2D0.book Page 7 Wednesday, August 22, 2007 8:44 PM

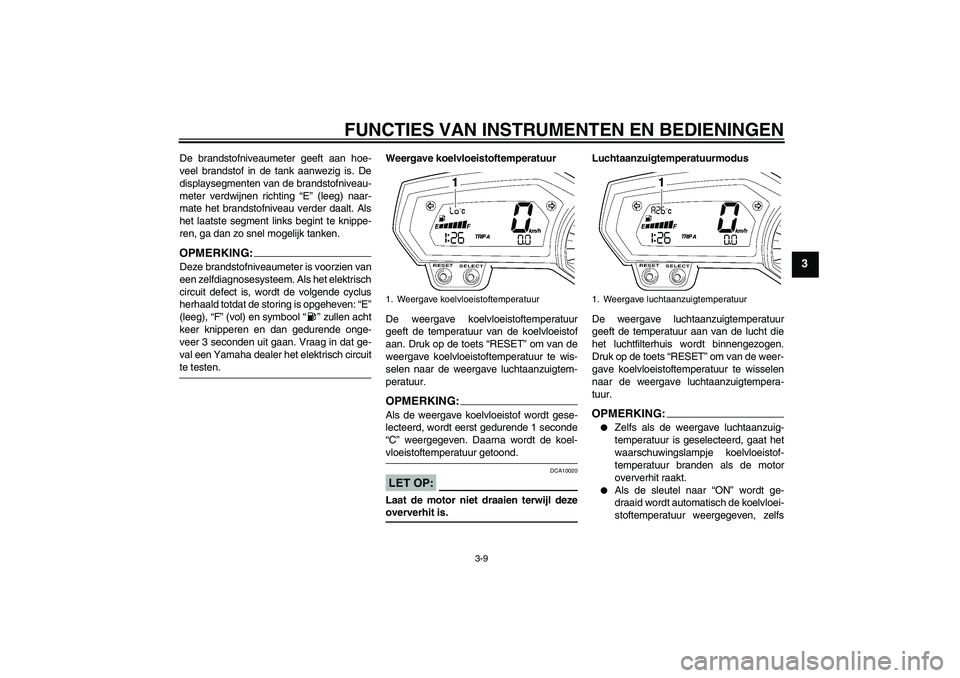

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment links begint te knippe-
ren, ga dan zo snel mogelijk tanken.OPMERKING:Deze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als het elektrisch
circuit defect is, wordt de volgende cyclus
herhaald totdat de storing is opgeheven: “E”
(leeg), “F” (vol) en symbool“” zullen acht
keer knipperen en dan gedurende onge-
veer 3 seconden uit gaan. Vraag in dat ge-
val een Yamaha dealer het elektrisch circuitte testen.Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. Druk op de toets “RESET” om van de
weergave koelvloeistoftemperatuur te wis-
selen naar de weergave luchtaanzuigtem-
peratuur.
OPMERKING:Als de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-vloeistoftemperatuur getoond.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.Luchtaanzuigtemperatuurmodus
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Druk op de toets “RESET” om van de weer-
gave koelvloeistoftemperatuur te wisselen
naar de weergave luchtaanzuigtempera-
tuur.
OPMERKING:

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.


Als de sleutel naar “ON” wordt ge-
draaid wordt automatisch de koelvloei-
stoftemperatuur weergegeven, zelfs
1. Weergave koelvloeistoftemperatuur
1. Weergave luchtaanzuigtemperatuur
U2D1D2D0.book Page 9 Wednesday, August 22, 2007 8:44 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
als de luchtaanzuigtemperatuur werd
weergegeven voordat de sleutel naar
“OFF” werd gedraaid.


Als de weergave luchtaanzuigtempe-
ratuur wordt geselecteerd, wordt ge-
durende 1 seconde “A” weergegeven,
gevolgd door de luchtaanzuigtempera-tuur.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het display een foutcode van
twee cijfers weer.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en geeft het
display een foutcode van twee cijfers weer.
OPMERKING:Als het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP:
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.
Regelmodus voor de helderheid van het
LCD-display en de toerenteller
Met deze functie regelt u de helderheid van
het LCD-display en de toerenteller in over-
eenstemming met het aanwezige daglicht.
1. Weergave foutcode
1. Toerentellerpaneel
2. Toerentellernaald
3. LCD
4. Helderheidsniveau
U2D1D2D0.book Page 10 Wednesday, August 22, 2007 8:44 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Druk de toets “SELECT” in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de toets “SE-
LECT” los.
4. Druk op de toets “RESET” om de ge-
wenste displayhelderheid te kiezen.
5. Druk op de toets “SELECT” om het ge-
selecteerde helderheidsniveau te be-
vestigen. Het display keert terug naar
de kilometerteller- of rittellerweergave.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars Links
Rechts1. Lichtsignaalschakelaar“”
2. Dimlichtschakelaar“/”
3. Richtingaanwijzerschakelaar“/”
4. Claxonschakelaar“”
5. Schakelaar alarmverlichting“”
1. Noodstopschakelaar“/”
2. Startknop“”
U2D1D2D0.book Page 11 Wednesday, August 22, 2007 8:44 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
LET OP:
DCA16041


Als het waarschuwingslampje olie-
niveau knippert of aan blijft na het
starten, zet de motor dan direct af,
controleer het olieniveau en let op
eventuele olielekkage. Vul indien
nodig motorolie bij en controleer
het waarschuwingslampje dan op-
nieuw.


Als het waarschuwingslampje voor
koelvloeistoftemperatuur knippert
of aan blijft na het starten, zet de
motor dan direct af, controleer het
koelvloeistofniveau en let op even-
tuele lekkage. Vul indien nodig
koelvloeistof bij en controleer het
waarschuwingslampje dan op-
nieuw.


Als het waarschuwingslampje voor
motorstoring gaat knipperen of na
het starten blijft branden, zet dan de
motor onmiddellijk af en vraag een
Yamaha dealer de oorzaak op te
sporen.


Voor modellen met ABS
Als het ABS-waarschuwingslampje
na het starten knippert of blijft bran-
den, is het ABS misschien defect,
en functioneert het remsysteem
weer als een gewoon remsysteem.Vraag in dat geval zo snel mogelijk
een Yamaha dealer het systeem te
controleren.


Als de contactsleutel naar “ON”
wordt gedraaid moet het controle-
lampje startblokkering enkele se-
conden branden en dan doven. Als
het controlelampje niet gaat bran-
den of niet uit gaat, of als het lampje
knippert en het display een foutco-
de van twee cijfers weergeeft, vraag
dan een Yamaha dealer het elek-trisch systeem te controleren.
LET OP:
DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!
DAU16671
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-getrokken.1. Schakelpedaal
2. Vrijstand
U2D1D2D0.book Page 2 Wednesday, August 22, 2007 8:44 PM

INDEXAAandrijfketting, reinigen en smeren ...... 6-24
ABS (voor modellen met ABS).............. 3-14
ABS-waarschuwingslampje
(voor modellen met ABS) ..................... 3-6
Accu ...................................................... 6-28
Afstelling remlichtschakelaar
(FZ1-N) ............................................... 6-20
Antidiefstal-alarmsysteem (optie).......... 3-11BBagageriembevestiging ........................ 3-22
Banden.................................................. 6-16
Bougies, controleren ............................... 6-8
Brandstof............................................... 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-6
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................ 3-12EEXUP-systeem...................................... 3-23GGasgreep en gaskabel, controleren en
smeren................................................ 6-25
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-34Gloeilamp remlicht/achterlicht,
vervangen .......................................... 6-33
Gloeilamp richtingaanwijzer,
vervangen .......................................... 6-33
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-25
Klepspeling ........................................... 6-16
Koelvloeistof ......................................... 6-11
Koplampgloeilamp, vervangen ............. 6-32
Koppelingshendel ................................. 3-13
Koppelingshendel, vrije slag
afstellen .............................................. 6-19LLichtsignaalschakelaar ......................... 3-12
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, vervangen .............. 6-13MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon .................. 6-9
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-12OOndersteunen van de motorfiets .......... 6-35
Opbergcompartiment (FZ1-N) .............. 3-18PPaneel, verwijderen en aanbrengen ....... 6-7
Parkeerlichtgloeilamp, vervangen ........ 6-34
Parkeren ................................................. 5-4Periodiek smeer- en
onderhoudsschema .............................. 6-2
Problemen oplossen ............................. 6-39
RRem- en koppelingshendels,
controleren en smeren ........................ 6-26
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-25
Remhendel ............................................ 3-13
Remlichtschakelaar (FZ1-NA) ............... 6-20
Rempedaal ............................................ 3-14
Remvloeistofniveau, controleren ........... 6-21
Remvloeistof, verversen........................ 6-22
Richtingaanwijzerschakelaar................. 3-12SSchakelaar alarmverlichting .................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-13
Schokdemperunit, afstellen ................... 3-21
Sleutelnummer ........................................ 9-1
Spanning aandrijfketting........................ 6-23
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-12
Startspersysteem .................................. 3-24
Stationair toerental ................................ 6-15
Storingzoekschema’s ............................ 6-40
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-27TTankbeluchtingsslang/overloopslang .... 3-16
Tankdop ................................................ 3-15
U2D1D2D0.book Page 1 Wednesday, August 22, 2007 8:44 PM
