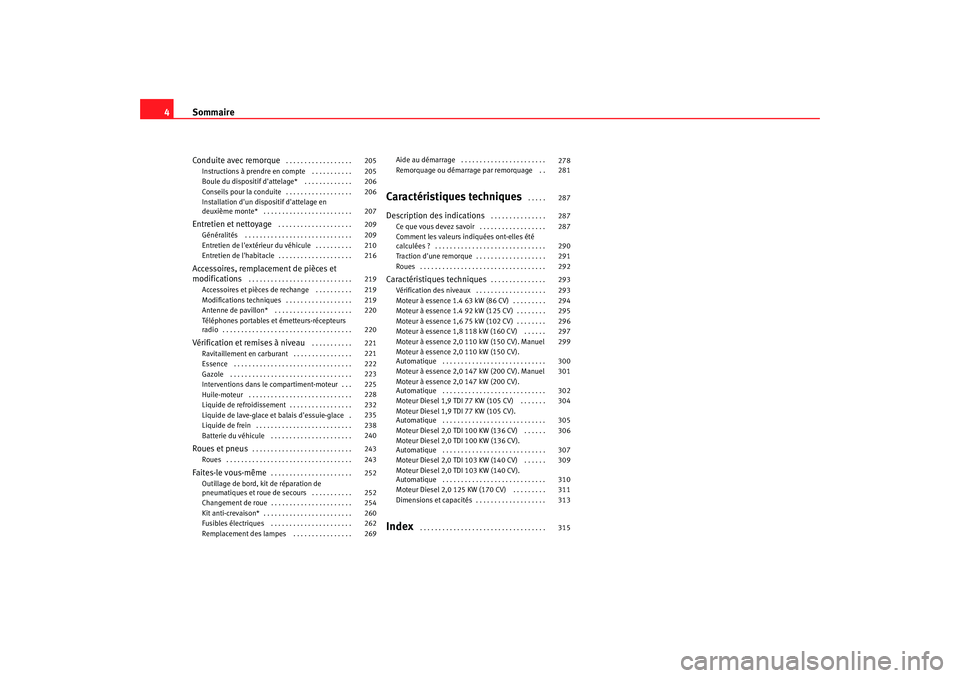

Sommaire
4Conduite avec remorque
. . . . . . . . . . . . . . . . . .
Instructions à prendre en compte . . . . . . . . . . .
Boule du dispositif d'attelage* . . . . . . . . . . . . .
Conseils pour la conduite . . . . . . . . . . . . . . . . . .
Installation d'un dispositif d'attelage en
deuxième monte* . . . . . . . . . . . . . . . . . . . . . . . .
Entretien et nettoyage
. . . . . . . . . . . . . . . . . . . .
Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entretien de l'extérieur du véhicule . . . . . . . . . .
Entretien de l'habitacle . . . . . . . . . . . . . . . . . . . .
Accessoires, remplacement de pièces et
modifications
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessoires et pièces de rechange . . . . . . . . . .
Modifications techniques . . . . . . . . . . . . . . . . . .
Antenne de pavillon* . . . . . . . . . . . . . . . . . . . . .
Téléphones portables et émetteurs-récepteurs
radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vérification et remises à niveau
. . . . . . . . . . .
Ravitaillement en carburant . . . . . . . . . . . . . . . .
Essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gazole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interventions dans le compartiment-moteur . . .
Huile-moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Liquide de refroidissement . . . . . . . . . . . . . . . . .
Liquide de lave-glace et balais d'essuie-glace .
Liquide de frein . . . . . . . . . . . . . . . . . . . . . . . . . .
Batterie du véhicule . . . . . . . . . . . . . . . . . . . . . .
Roues et pneus
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Roues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Faites-le vous-même
. . . . . . . . . . . . . . . . . . . . . .
Outillage de bord, kit de réparation de
pneumatiques et roue de secours . . . . . . . . . . .
Changement de roue . . . . . . . . . . . . . . . . . . . . . .
Kit anti-crevaison* . . . . . . . . . . . . . . . . . . . . . . . .
Fusibles électriques . . . . . . . . . . . . . . . . . . . . . .
Remplacement des lampes . . . . . . . . . . . . . . . . Aide au démarrage . . . . . . . . . . . . . . . . . . . . . . .
Remorquage ou démarrage par remorquage . .
Caractéristiques techniques
. . . . .
Description des indications
. . . . . . . . . . . . . . .
Ce que vous devez savoir . . . . . . . . . . . . . . . . . .
Comment les valeurs indiquées ont-elles été
calculées ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Traction d'une remorque . . . . . . . . . . . . . . . . . . .
Roues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Caractéristiques techniques
. . . . . . . . . . . . . . .
Vérification des niveaux . . . . . . . . . . . . . . . . . . .
Moteur à essence 1.4 63 kW (86 CV) . . . . . . . . .
Moteur à essence 1.4 92 kW (125 CV) . . . . . . . .
Moteur à essence 1,6 75 kW (102 CV) . . . . . . . .
Moteur à essence 1,8 118 kW (160 CV) . . . . . .
Moteur à essence 2,0 110 kW (150 CV). Manuel
Moteur à essence 2,0 110 kW (150 CV).
Automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur à essence 2,0 147 kW (200 CV). Manuel
Moteur à essence 2,0 147 kW (200 CV).
Automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 1,9 TDI 77 KW (105 CV) . . . . . . .
Moteur Diesel 1,9 TDI 77 KW (105 CV).
Automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 2,0 TDI 100 KW (136 CV) . . . . . .
Moteur Diesel 2,0 TDI 100 KW (136 CV).
Automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 2,0 TDI 103 KW (140 CV) . . . . . .
Moteur Diesel 2,0 TDI 103 KW (140 CV).
Automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moteur Diesel 2,0 125 KW (170 CV) . . . . . . . . .
Dimensions et capacités . . . . . . . . . . . . . . . . . . .
Index
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
205
205
206
206
207
209
209
210
216
219
219
219
220
220
221
221
222
223
225
228
232
235
238
240
243
243
252
252
254
260
262
269 278
281
287
287
287
290
291
292
293
293
294
295
296
297
299
300
301
302
304
305
306
307
309
310
311
313
315
altea frances.book Seite 4 Mittwoch, 5. September 2007 9:12 09

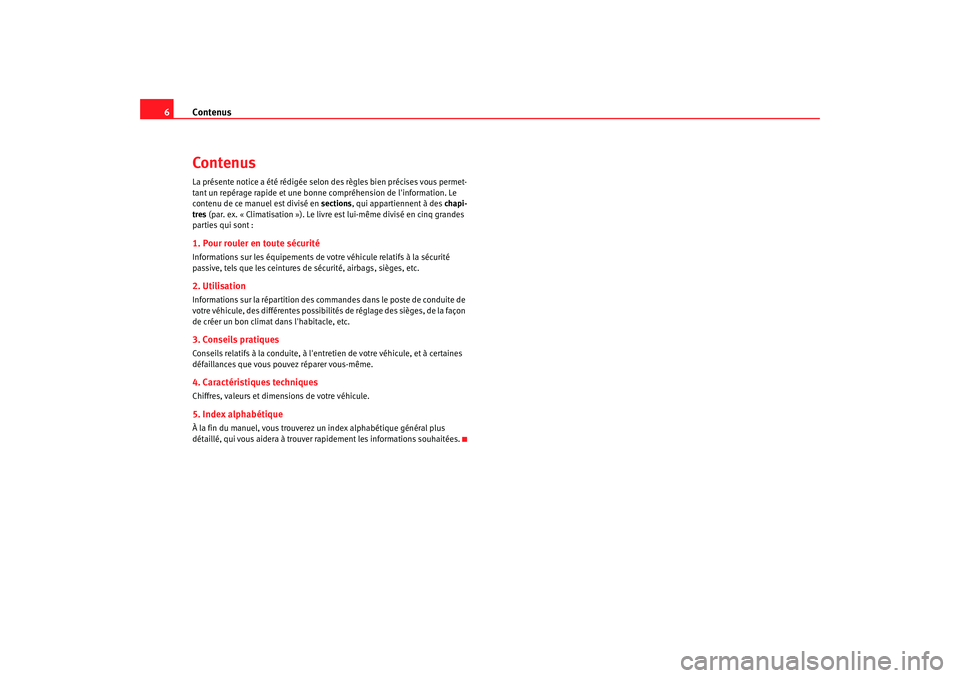

Contenus
6ContenusLa présente notice a été rédigée selon des règles bien précises vous permet-
tant un repérage rapide et une bonne compréhension de l'information. Le
contenu de ce manuel est divisé en sections, qui appartiennent à des chapi-
tres (par. ex. « Climatisation »). Le livre est lui-même divisé en cinq grandes
parties qui sont :1. Pour rouler en toute sécuritéInformations sur les équipements de votre véhicule relatifs à la sécurité
passive, tels que les ceintures de sécurité, airbags, sièges, etc.2. UtilisationInformations sur la répartition des comm andes dans le poste de conduite de
votre véhicule, des différentes possibilités de réglage des sièges, de la façon
de créer un bon climat dans l'habitacle, etc.3. Conseils pratiquesConseils relatifs à la conduite, à l'entretien de votre véhicule, et à certaines
défaillances que vous pouvez réparer vous-même.4. Caractéristiques techniquesChiffres, valeurs et dimensions de votre véhicule.5. Index alphabétiqueÀ la fin du manuel, vous trouverez un index alphabétique général plus
détaillé, qui vous aidera à trouver rapidement les informations souhaitées.
altea frances.book Seite 6 Mittwoch, 5. September 2007 9:12 09

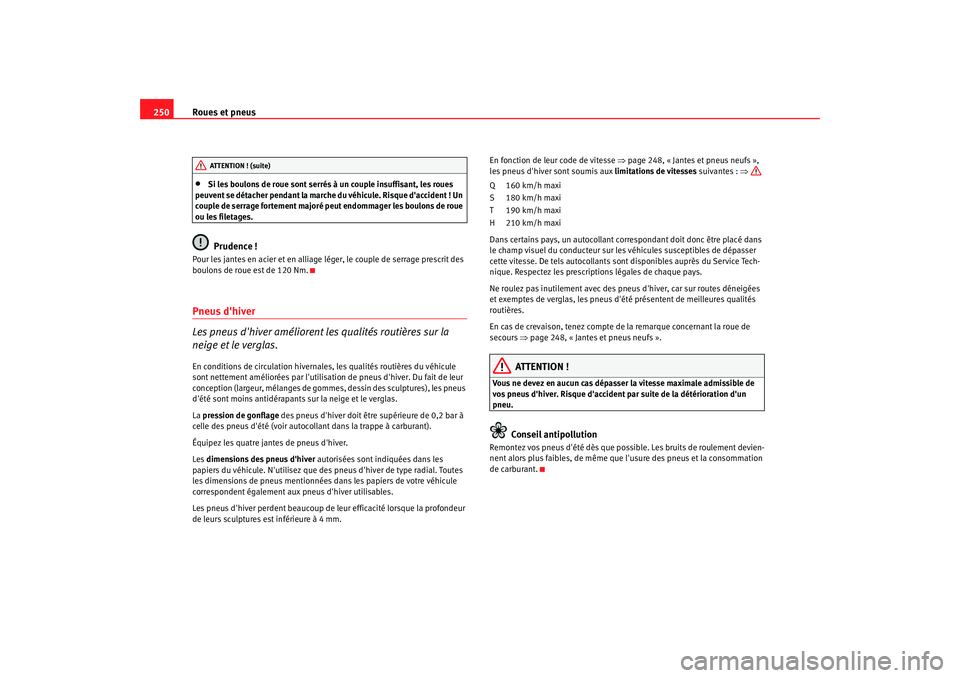

Roues et pneus
250•
Si les boulons de roue sont serrés à un couple insuffisant, les roues
peuvent se détacher pendant la marche du véhicule. Risque d'accident ! Un
couple de serrage fortement majoré peut endommager les boulons de roue
ou les filetages.Prudence !
Pour les jantes en acier et en alliage léger, le couple de serrage prescrit des
boulons de roue est de 120 Nm.Pneus d'hiver
Les pneus d'hiver améliorent les qualités routières sur la
neige et le verglas.En conditions de circulation hivernales, les qualités routières du véhicule
sont nettement améliorées par l'utilisation de pneus d'hiver. Du fait de leur
conception (largeur, mélanges de gommes, dessin des sculptures), les pneus
d'été sont moins antidérapants sur la neige et le verglas.
La pression de gonflage des pneus d'hiver doit être supérieure de 0,2 bar à
celle des pneus d'été (voir autocollant dans la trappe à carburant).
Équipez les quatre jantes de pneus d'hiver.
Les dimensions des pneus d'hiver autorisées sont indiquées dans les
papiers du véhicule. N'utilisez que des pneus d'hiver de type radial. Toutes
les dimensions de pneus mentionnées dans les papiers de votre véhicule
correspondent également aux pneus d'hiver utilisables.
Les pneus d'hiver perdent beaucoup de le ur efficacité lorsque la profondeur
de leurs sculptures est inférieure à 4 mm. En fonction de leur code de vitesse
⇒page 248, « Jantes et pneus neufs »,
les pneus d'hiver sont soumis aux limitations de vitesses suivantes : ⇒
Q 160 km/h maxi
S 180 km/h maxi
T 190 km/h maxi
H 210 km/h maxi
Dans certains pays, un autocollant correspondant doit donc être placé dans
le champ visuel du conducteur sur les véhicules susceptibles de dépasser
cette vitesse. De tels autocollants sont disponibles auprès du Service Tech-
nique. Respectez les prescriptions légales de chaque pays.
Ne roulez pas inutilement avec des pn eus d'hiver, car sur routes déneigées
et exemptes de verglas, les pneus d'été présentent de meilleures qualités
routières.
En cas de crevaison, tenez compte de la remarque concernant la roue de
secours ⇒page 248, « Jantes et pneus neufs ».
ATTENTION !
Vous ne devez en aucun cas dépasser la vitesse maximale admissible de
vos pneus d'hiver. Risque d'accident par suite de la détérioration d'un
pneu.
Conseil antipollution
Remontez vos pneus d'été dès que poss ible. Les bruits de roulement devien-
nent alors plus faibles, de même que l'usure des pneus et la consommation
de carburant.
ATTENTION ! (suite)
altea frances.book Seite 250 Mittwoch, 5. September 2007 9:12 09

Roues et pneus251
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

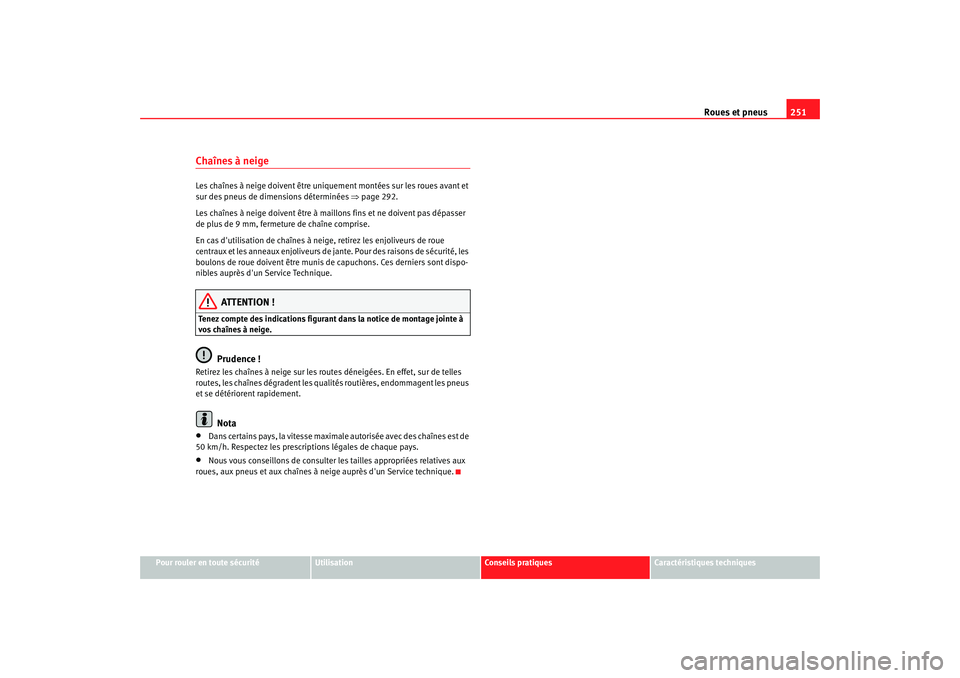

Chaînes à neige Les chaînes à neige doivent être uniquement montées sur les roues avant et
sur des pneus de dimensions déterminées ⇒page 292.
Les chaînes à neige doivent être à maillons fins et ne doivent pas dépasser
de plus de 9 mm, fermet ure de chaîne comprise.
En cas d'utilisation de chaînes à neige, retirez les enjoliveurs de roue
centraux et les anneaux enjoliveurs de jante. Pour des raisons de sécurité, les
boulons de roue doivent être munis de capuchons. Ces derniers sont dispo-
nibles auprès d'un Service Technique.
ATTENTION !
Tenez compte des indications figurant dans la notice de montage jointe à
vos chaînes à neige.
Prudence !
Retirez les chaînes à neige sur les routes déneigées. En effet, sur de telles
routes, les chaînes dégradent les qualités routières, endommagent les pneus
et se détériorent rapidement.
Nota
•
Dans certains pays, la vitesse maxima le autorisée avec des chaînes est de
50 km/h. Respectez les prescriptions légales de chaque pays.
•
Nous vous conseillons de consulter les tailles appropriées relatives aux
roues, aux pneus et aux chaînes à neige auprès d'un Service technique.
altea frances.book Seite 251 Mittwoch, 5. September 2007 9:12 09

Caractéristiques techniques313
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

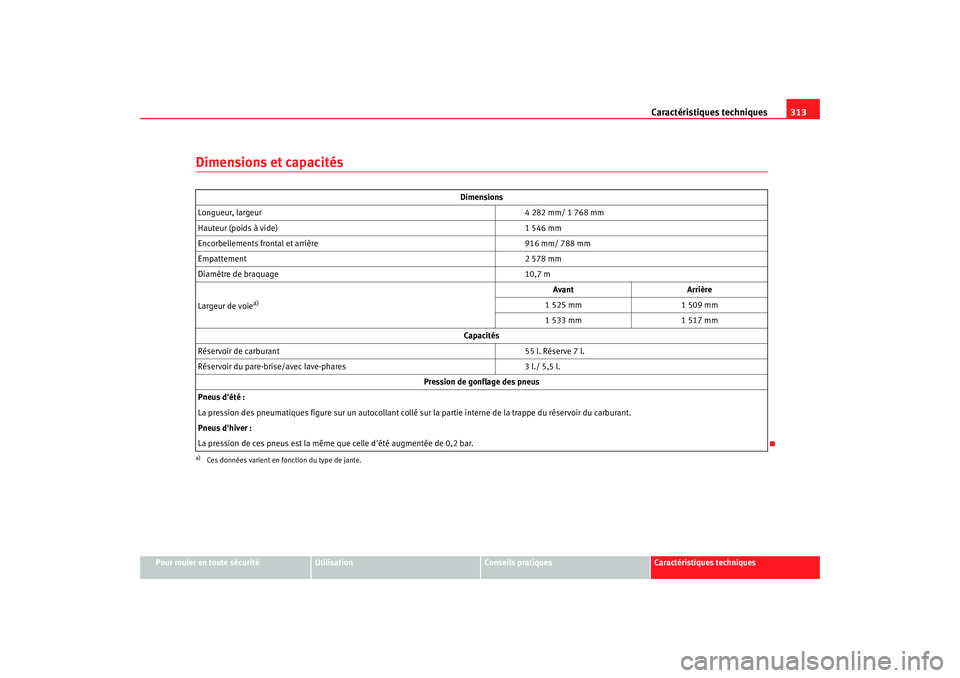

Dimensions et capacités
Dimensions
Longueur, largeur 4 282 mm/ 1 768 mm
Hauteur (poids à vide) 1 546 mm
Encorbellements frontal et arrière 916 mm/ 788 mm
Empattement 2 578 mm
Diamètre de braquage 10,7 m
Largeur de voie
a)
a)Ces données varient en fonction du type de jante.
Avant Arrière
1 525 mm 1 509 mm
1 533 mm 1 517 mm
Capacités
Réservoir de carburant 55 l. Réserve 7 l.
Réservoir du pare-brise/avec lave-phares 3 l./ 5,5 l.
Pression de gonflage des pneus
Pneus d'été :
La pression des pneumatiques figure sur un autocollant collé su r la partie interne de la trappe du réservoir du carburant.
Pneus d'hiver :
La pression de ces pneus est la même que celle d'été augmentée de 0,2 bar.
altea frances.book Seite 313 Mittwoch, 5. September 2007 9:12 09

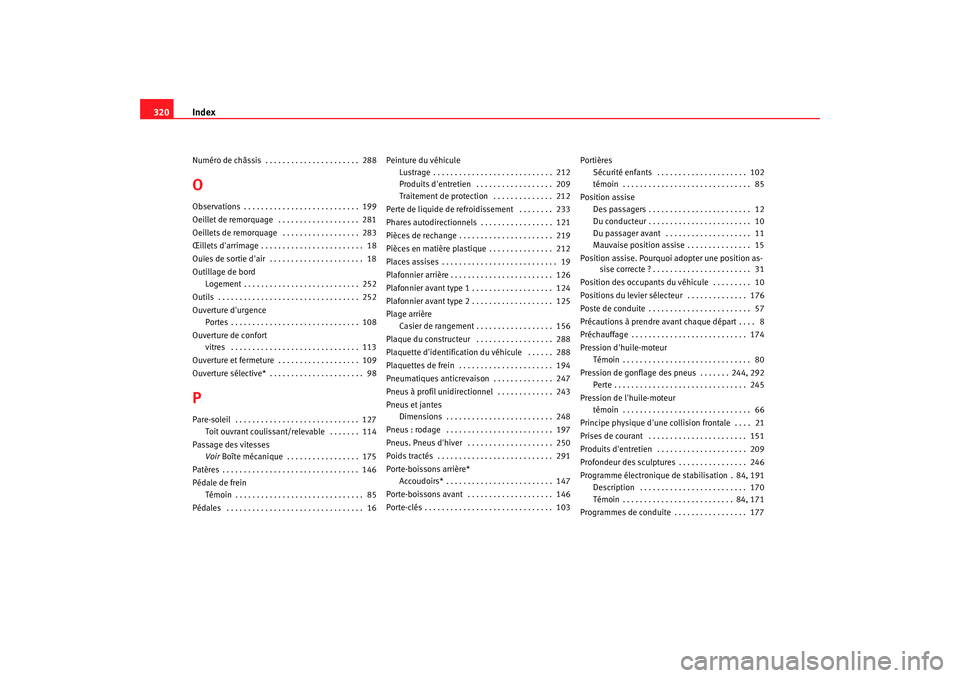

Index
320Numéro de châssis . . . . . . . . . . . . . . . . . . . . . . 288OObservations . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Oeillet de remorquage . . . . . . . . . . . . . . . . . . . 281
Oeillets de remorquage . . . . . . . . . . . . . . . . . . 283
Œillets d'arrimage . . . . . . . . . . . . . . . . . . . . . . . . 18
Ouïes de sortie d'air . . . . . . . . . . . . . . . . . . . . . . 18
Outillage de bord
Logement . . . . . . . . . . . . . . . . . . . . . . . . . . . 252
Outils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252
Ouverture d'urgence Portes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Ouverture de confort vitres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Ouverture et fermeture . . . . . . . . . . . . . . . . . . . 109
Ouverture sélective* . . . . . . . . . . . . . . . . . . . . . . 98PPare-soleil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127 Toit ouvrant coulissant/relevable . . . . . . . 114
Passage des vitesses Voir Boîte mécanique . . . . . . . . . . . . . . . . . 175
Patères . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Pédale de frein Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Pédales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Peinture du véhicule
Lustrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Produits d'entretien . . . . . . . . . . . . . . . . . . 209
Traitement de protection . . . . . . . . . . . . . . 212
Perte de liquide de refroidissement . . . . . . . . 233
Phares autodirectionnels . . . . . . . . . . . . . . . . . 121
Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . 219
Pièces en matière plastique . . . . . . . . . . . . . . . 212
Places assises . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Plafonnier arrière . . . . . . . . . . . . . . . . . . . . . . . . 126
Plafonnier avant type 1 . . . . . . . . . . . . . . . . . . . 124
Plafonnier avant type 2 . . . . . . . . . . . . . . . . . . . 125
Plage arrière Casier de rangement . . . . . . . . . . . . . . . . . . 156
Plaque du constructeur . . . . . . . . . . . . . . . . . . 288
Plaquette d'identification du véhicule . . . . . . 288
Plaquettes de frein . . . . . . . . . . . . . . . . . . . . . . 194
Pneumatiques anticrevaison . . . . . . . . . . . . . . 247
Pneus à profil unidirectionnel . . . . . . . . . . . . . 243
Pneus et jantes Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . 248
Pneus : rodage . . . . . . . . . . . . . . . . . . . . . . . . . 197
Pneus. Pneus d'hiver . . . . . . . . . . . . . . . . . . . . 250
Poids tractés . . . . . . . . . . . . . . . . . . . . . . . . . . . 291
Porte-boissons arrière* Accoudoirs* . . . . . . . . . . . . . . . . . . . . . . . . . 147
Porte-boissons avant . . . . . . . . . . . . . . . . . . . . 146
Porte-clés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103 Portières
Sécurité enfants . . . . . . . . . . . . . . . . . . . . . 102
témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Position assise Des passagers . . . . . . . . . . . . . . . . . . . . . . . . 12
Du conducteur . . . . . . . . . . . . . . . . . . . . . . . . 10
Du passager avant . . . . . . . . . . . . . . . . . . . . 11
Mauvaise position assise . . . . . . . . . . . . . . . 15
Position assise. Pourquoi adopter une position as-
sise correcte ? . . . . . . . . . . . . . . . . . . . . . . . 31
Position des occupants du véhicule . . . . . . . . . 10
Positions du levier sélecteur . . . . . . . . . . . . . . 176
Poste de conduite . . . . . . . . . . . . . . . . . . . . . . . . 57
Précautions à prendre avant chaque départ . . . . 8
Préchauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Pression d'huile-moteur Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Pression de gonflage des pneus . . . . . . . 244, 292 Perte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
Pression de l'huile-moteur témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Principe physique d'une collision frontale . . . . 21
Prises de courant . . . . . . . . . . . . . . . . . . . . . . . 151
Produits d'entretien . . . . . . . . . . . . . . . . . . . . . 209
Profondeur des sculptures . . . . . . . . . . . . . . . . 246
Programme électronique de stabilisation . 84, 191 Description . . . . . . . . . . . . . . . . . . . . . . . . . 170
Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . 84, 171
Programmes de conduite . . . . . . . . . . . . . . . . . 177
altea frances.book Seite 320 Mittwoch, 5. September 2007 9:12 09
