2008 Lexus IS F Manuel du propriétaire (in French)

360
4-3. Entretien à faire soi-même
08_IS F_D_(L/O_0712)■
Compartiment moteur (type B)
FusibleAmpérageCircuit
1SPARE30 AFusible de rechange
2SPARE25 AFusible de rechange
3SPARE10 AFusible de rechange
4FR CTRL-B25 AHORN, feux de route
5A/F15 ALigne d'échappement
6ETCS10 A
Système d'injection multipoints/
système d'injection multipoints
séquentielle
7INJ225 A
Système d'injection multipoints/
système d'injection multipoints
séquentielle
8STR LOCK25 AAntivol de direction
9H-LP CLN30 ALave-projecteurs
10DEICER25 A
11FR CTRL-AM30 AFR FOG, WASHER, FR TAIL
12IG210 ACircuit d'allumage

361
4-3. Entretien à faire soi-même
4
Entretien et soin
08_IS F_D_(L/O_0712)
13EFI NO. 210 A
Circuit d'alimentation, système
d'échappement, système d'injection
multipoints/système d'injection
multipoints séquentielle
14H-LP R LWR15 AFeu de croisement (côté droit)
15H-LP L LWR15 AFeu de croisement (côté gauche)
16F/ P M P25 ACircuit d'alimentation
17EFI25 A
Système d'injection multipoints/
système d'injection multipoints
séquentielle
18INJ25 A
Système d'injection multipoints/
système d'injection multipoints
séquentielle
19H-LP UPR15 AProjecteurs
20HORN10 AAv e r t i s s e u r s
21WA S H E R20 ALave-glace de pare-brise
22FR TAIL10 AFeux de stationnement, feux de
position latéraux
23FR FOG15 AProjecteurs antibrouillards avant
FusibleAmpérageCircuit

362
4-3. Entretien à faire soi-même
08_IS F_D_(L/O_0712)■
Tableau de bord côté conducteur
FusibleAmpérageCircuit
1FR P/SEAT LH30 ASiège à réglage électrique
2A/C7. 5 ASystème de climatisation
3MIR HTR15 ADégivrage des rétroviseurs extérieurs
4TV NO. 110 AAffichage
5FUEL OPEN10 ACommande d'ouverture de la trappe
à carburant
6TV NO. 27. 5 A
7PSB30 ACeinture de sécurité de pré-collision
8S/ROOF25 AToit ouvrant
9TA I L10 A
Feux de position, éclairage de plaque
d'immatriculation, feux de
stationnement, feux de position
latéraux arrière
10PA N E L7. 5 AÉclairage des commandes, système
de climatisation, écran
11RR FOG7. 5 A

363
4-3. Entretien à faire soi-même
4
Entretien et soin
08_IS F_D_(L/O_0712)
FusibleAmpérageCircuit
12ECU-IG LH10 A
Régulateur de vitesse, système de
climatisation, direction assistée
électrique, dispositif de commande de
verrouillage de sélecteur, toit ouvrant,
système de surveillance de la pression
de gonflage des pneumatiques
13FR S/HTR LH15 ASièges chauffants et ventilés
14RR DOOR LH20 ALève-vitres électriques
15FR DOOR LH20 ALève-vitres électriques, rétroviseur
extérieur (gauche)
16SECURITY7. 5 ASystème d'accès et de démarrage
“mains libres”
17H-LP LVL7. 5 AAFS
18LH-IG10 A
Circuit de charge, lave-projecteurs,
dégivrage de la lunette arrière,
motoventilateur de refroidissement,
feux de détresse, clignotants, feux de
recul, feux de stop, dégivrage des
rétroviseurs extérieurs, ceintures de
sécurité, système intuitif d'aide au
stationnement, système de
climatisation
19FR WIP30 AEssuie-glaces de pare-brise

364
4-3. Entretien à faire soi-même
08_IS F_D_(L/O_0712)■
Tableau de bord côté passager
FusibleAmpérageCircuit
1FR P/SEAT RH30 ASiège à réglage électrique
2DOOR DL15 A
3OBD7. 5 ASystème de diagnostic embarqué
4STOP SW7. 5 AFeux stop, VDIM
5TI & TE20 AColonne de direction à réglage
électrique
6RAD NO. 310 ASystème audio
7GAUGE7. 5 ACompteurs et instruments
8IGN10 A
Système de sacs de sécurité
gonflables SRS, feux stop, système de
verrouillage de la colonne de
direction, circuit d'alimentation,
système de classification des
occupants du siège passager avant
9ACC7. 5 A
Montre, système de climatisation,
système audio, système de navigation,
afficheur, rétroviseurs extérieurs,
système d'accès et de démarrage
“mains libres”, éclairage de la boîte à
gants, éclairage du rangement de
console

365
4-3. Entretien à faire soi-même
4
Entretien et soin
08_IS F_D_(L/O_0712)
10CIG15 AAllume-cigare
11PWR OUTLET15 APrise d'alimentation
12RR DOOR RH20 ALève-vitres électriques
13FR DOOR RH20 ALève-vitres électriques, rétroviseurs
extérieurs électriques
14AM27. 5 ASystème d'accès et de démarrage
“mains libres”
15RH-IG7. 5 A
Ceintures de sécurité, système intuitif
d'aide au stationnement, transmission
automatique, sièges chauffants et
ventilés
16FR S/HTR RH15 ASièges chauffants et ventilés
17ECU-IG RH10 A
Sièges à réglage électrique, système
d'accès et de démarrage “mains
libres”, rétroviseurs extérieurs, VDIM,
système de climatisation, ceintures de
sécurité de pré-collision, volant
réglable en hauteur et en profondeur,
lève-vitres électriques, système de
navigation
■Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est possible
qu'une ampoule doive être changée. (→P. 3 6 9 )
●Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Lexus.
■En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre avant que tout le faisceau électrique ne soit
endommagé.
FusibleAmpérageCircuit

366
4-3. Entretien à faire soi-même
08_IS F_D_(L/O_0712)
ATTENTION
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
À défaut, vous risquez d'être à l'origine d'une panne, voire d'un incendie ou d'un
accident.
●N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué et ne
remplacez jamais un fusible par tout autre objet conducteur.
●Utilisez toujours un fusible d'origine Lexus ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
de fortune.
Cela peut avoir pour conséquences des dégâts importants, voire même un
incendie.
●Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer la cause de la surtension par votre concessionnaire
Lexus.

367
4-3. Entretien à faire soi-même
4
Entretien et soin
08_IS F_D_(L/O_0712)

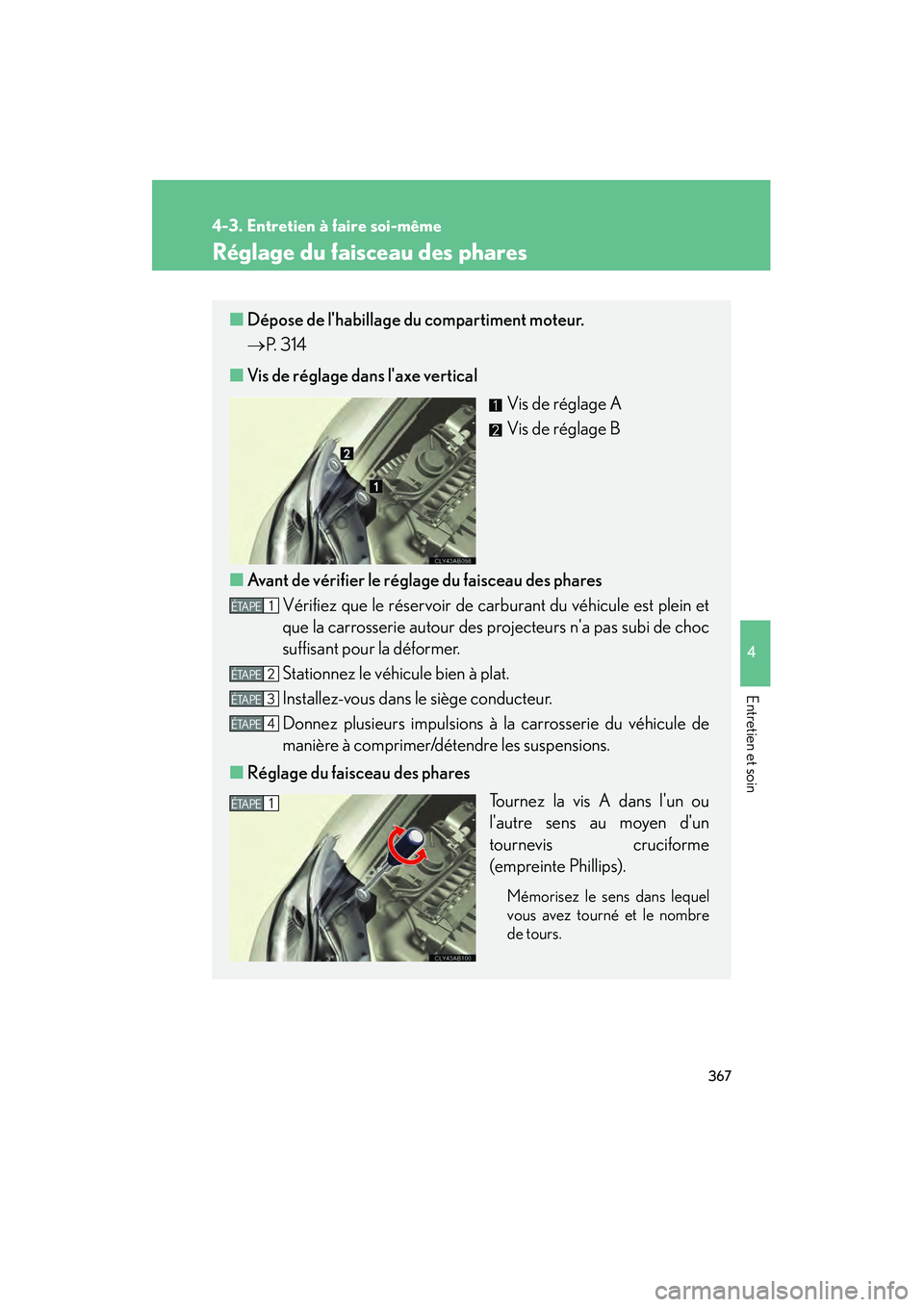

Réglage du faisceau des phares
■Dépose de l'habillage du compartiment moteur.
→ P. 314
■ Vis de réglage dans l'axe vertical
Vis de réglage A
Vis de réglage B
■ Avant de vérifier le réglage du faisceau des phares
Vérifiez que le réservoir de carburant du véhicule est plein et
que la carrosserie autour des projecteurs n'a pas subi de choc
suffisant pour la déformer.
Stationnez le véhicule bien à plat.
Installez-vous dans le siège conducteur.
Donnez plusieurs impulsions à la carrosserie du véhicule de
manière à comprimer/détendre les suspensions.
■ Réglage du faisceau des phares
Tournez la vis A dans l'un ou
l'autre sens au moyen d'un
tournevis cruciforme
(empreinte Phillips).
Mémorisez le sens dans lequel
vous avez tourné et le nombre
de tours.
ÉTAPE1
2ÉTAPE
3ÉTAPE
4ÉTAPE
ÉTAPE1
