190
acontecer que o veículo não mantenha
a trajectória estabelecida (virada ex-
cessiva/insuficiente da direcção).
Quando os sensores detectam as
condições que poderiam causar a de-
rrapagem do veículo, o sistema ESP
intervém no motor e nos travões ge-
rando um torque que coloca o veículo
na trajectoria correcta.
Os rendimentos do sis-
tema, em termos de segu-
rança activa, não devem
fazer o condutor correr riscos inú-
teis e não justificados. O compor-
tamento de condução, deve ser
sempre adequada as condições da
estrada, da visibilidade e do trá-
fego. A responsabilidade, para a
segurança na estrada, é sempre do
condutor do veículo.
O sistema ESP ajuda o condutor a
manter o controlo do veículo, no
caso de perda de aderência dos
pneumáticos, mas as forças man-
dadas pelo sistema, para controlar
a perda de estabilidade do veículo,
são sempre limitadas à aderência,
entre o pneumático e a estrada.FUNCIONAMENTO DO
SISTEMA ESP
O sistema ESP se activa automati-
camente ao arranque do veículo e não
pode ser desactivado. É possível, ao
contrário, excluir a acção do sistema
ASR carregando o relativo botão si-
tuado na consola central.
Os componentes fundamentais do
sistema ESP são:
– uma unidade electro-hidráulica de
controlo electrónico que, elabora os si-
nais recebidos dos vários sensores e
actua a estratégia mais adequada,
agindo nas suas válvulas de solenóide
e na unidade central do motor;
– um sensor que detecta o ângulo de
rotação do volante;
– quatro sensores que detectam a ve-
locidade de rotação de cada roda;
– um sensor que detecta a rotação do
veículo ao redor do eixo vertical;
– um sensor que detecta a aceleração
lateral (força centrífuga).O coração do sistema ESP, é um
sensor de origem aeronáutica, que de-
tecta as rotações do veículo ao redor
do próprio eixo vertical. As forças
centrífugas, geradas, quando o veículo
percorre uma curva, são ao contrário,
detectadas por um sensor de acele-
ração lateral de alta sensibilidade.
A acção estabilizante do sistema
ESP, é baseada nos cálculos efectua-
dos pela unidade electrónica do sis-
tema, que elabora os sinais recebidos
pelos sensores de rotação do volante,
de aceleração lateral, da velocidade de
rotação de cada roda e reconhece a
trajectória que o condutor quer reali-
zar quando vira o volante.
A unidade elabora as informações
recebidas pelos sensores, e é portanto,
capaz de conhecer, instante por ins-
tante, a posição do veículo e de con-
frontá-la com a trajectória que o con-
dutor gostaria de realizar. Em caso de
divergência, numa fracção de se-
gundo, a unidade escolhe e comanda
as intervenções mais oportunas para
reposicionar imediatamente o veículo
em trajectória: trava com força, de in-
tensidade diferente, uma ou mais ro-
das e, se necessário, reduz a potência
142-193 Thesis POR 11-10-2007 14:44 Pagina 190

203
SAFETY (TRAVAR EM SEGU-
RANÇA)” no display multifuncional)
avisa o condutor, convidando-o a re-
tomar o controlo da velocidade.
AVISOQuando o Radar Cruise
Control é activo e a velocidade do ve-
ículo que precede desce abaixo dos 30
km/h cerca, um sinal acústico e a
mensagem “RADAR CRUISE CON-
TROL NOT ACTIVATED (RADAR
CRUISE CONTROL DESACTI-
VADA)” no display multifuncional
avisam o condutor de retomar o con-
trolo da velocidade.Portanto, o Radar Cruise Control
não garante a gestão da velocidade
em coluna; a paragem do veículo e o
arranque depois de uma paragem em
bicha, são sempre deixados ao con-
dutor, o qual deve também reactivar
a função de controlo da velocidade.
AVISOS PARA A CONDUÇÃO
COM O RADAR CRUISE
CONTROL
Durante o uso normal do Radar
Cruise Control, podem verificar-se al-
gumas situações para as quais o sis-
tema poderia ser influenciado no seu
funcionamento.
São descritas a seguir as principais
situações na estrada que podem con-
dicionar o sistema.Se o veículo enganchado pelo veículo
equipado de Radar Cruise Control se
afasta de modo excessivo do feixe de
acção do sensor do radar, o sistema
poderia não reconhecê-lo mais, fa-
zendo de consequência acelerar o ve-
ículo ou então enganchando um outro
veículo que precede (fig. 145).
Se um veículo se introduz imprevis-
tamente entre o veículo equipado de
Radar Cruise Control e o eventual ve-
ículo enganchado pelo mesmo (fig.
146), o sistema poderia não ser em
grau de controlar a travagem, avi-
sando portanto, o condutor de inter-
vir retomando o comando do veículo.
fig. 145
L0A0348b
fig. 146
L0A0349b
194-249 Thesis POR 11-10-2007 14:45 Pagina 203

206
fig. 154
L0A0330b
O condutor será avisado por uma
apropriada mensagem no display no
caso de desactivação devida a sujeiras
na lente.Neste caso, limpar a lente de pro-
tecção do sensor indicada na fig. 154
servindo-se de um pano humedecido,
evitando panos secos, rugosos ou du-
ros. Sempre que a indicação de lente
suja tivesse de permanecer mesmo de-
pois da limpeza, dirija-se à Rede As-
sistência Lancia.
Se durante a última utili-
zação do veículo o Radar
Cruise Control desactivou-
se por excessiva presença de suji-
dades na lente, no arranque se-
guinte do veículo, será necessário
percorrer alguns quilómetros an-
tes de activar o sistema, para per-
mitir ao mesmo de verificar se
ainda existem as condições relati-
vas as sujidades que tinham cau-
sado a desactivação do Radar
Cruise Control.O sensor é activado no
pára-choques dianteiro:
eventuais impactos podem
causar a danificação.
AVISOA avaria de um dos sistemas
de segurança relacionados ao Radar
Cruise Control (sistemas ABS ou ESP)
comporta a sinalização de avaria tam-
bém para o Radar Cruise Control.
Aconselha-se de activar o
Radar Cruise Control so-
mente quando as con-
dições do tráfego e da estrada o
permitirem na total segurança, isto
é: estradas rectas e secas, super-
estradas ou auto-estradas, tráfego
corrediço. Não activar o disposi-
tivo na cidade ou em condições de
tráfego intenso.
194-249 Thesis POR 11-10-2007 14:45 Pagina 206

208
SENSOR DE
ESTACIONAMENTO
O sensor de estacionamento fornece
ao condutor, durante a fase de apro-
ximação de obstáculos presentes na
frente e atrás do veículo, a informação
da distância.
A informação da presença e da
distância de obstáculo, é transmitida
ao condutor através de sinais acústi-
cos, a qual frequência, depende da
distância do obstáculo.
Integrando a informação visual di-
recta, com aquela acústica, gerada
pelo sistema, o condutor pode evitar
colisões.A responsabilidade nas
manobras de estaciona-
mento e em outras si-
tuações potencialmente perigosas
é sempre e de qualquer modo do
condutor. Quando se efectuam tais
manobras assegurar-se sempre
que no espaço de manobra não se
encontrem pessoas ou animais. O
sistema de assistência deve ser
considerado uma ajuda para o
condutor, o qual, de qualquer
modo, nunca deve reduzir a pró-
pria atenção durante as manobras,
mesmo se realizadas a baixa velo-
cidade.
Os sensores dianteiros e traseiros do
sistema se activam automaticamente,
com a chave na posição MAR,
quando se activa a marcha-atrás. De-
sactivando a marcha-atrás, os senso-
res traseiros se desactivam, enquanto
aqueles dianteiros permanecem acti-
vos até ao superamento da velocidade
de cerca 15 km/h, para permitir o
completamento da manobra de esta-
cionamento.
Os sensores dianteiros podem ser ac-
tivados carregando no botão A(fig.
155) situado no painel central na
frente da alavanca da caixa de veloci-
dades; quando os sensores dianteiros
são activos, no botão se acende a luz
avisadoraB. Para excluir os sensores,
carregar novamente no botão A.
Quando os sensores são activados, o
sistema inicia a emitir sinalizações
acústicas através dos sinalizadores
dianteiros ou traseiros, logo após ter
detectado um obstáculo, com uma
frequência crescente ao aproximar-se
do mesmo. Quando o obstáculo se en-
contra a uma distância inferior a
cerca de 30 cm, o som emitido torna-
se contínuo. Em base a posição do
obstáculo (na frente ou atrás) o som
é emitido pelos correspondentes sina-
lizadores acústicos (dianteiro ou tra-
seiro). O sinal se interrope imediata-
mente, quando se aumente a distân-
cia do obstáculo. O ciclo de tons per-
manece constante se a distância me-
dida pelos sensores permanece enva-
riada, pois, quando esta situação se
verifica para os sensores laterais, o si-
nal é interrompido após cerca de 3 se-
gundos, para evitar por ex. sinali-
zações em caso de manobras longas e
paredes.
fig. 155
L0A0016b
194-249 Thesis POR 11-10-2007 14:45 Pagina 208

SENSORES
O sistema, para detectar a distância
dos obstáculos, utiliza 4 sensores alo-
jados no pára-choques dianteiro (fig.
156) e 4 sensores alojados no traseiro
(fig. 157).Para o funcionamento
correcto, do sistema de as-
sistência ao estaciona-
mento, é indispensável que os sen-
sores posicionados nos pára-cho-
ques, estejam sempre limpos, sem
lama, sujidades, neve ou gelo. Durante a limpeza dos
sensores, prestar a má-
xima atenção, para não
arranhá-los ou danificá-los; por-
tanto, evitar o uso de panos secos,
rugosos ou duros. Os sensores de-
vem ser lavados com água limpa,
eventualmente com a adição de
shampoo para auto. Nas estações
de lavagem que utilizam máquinas
de limpar com jactos de vapor ou
de alta pressão, limpar rapida-
mente os sensores, mantendo o
jacto além dos 10 cm de distância.
fig. 156
L0A6019b
fig. 157
L0A6020b
Para a pintura do pára-
choques ou para eventuais
retoques de tinta na zona
dos sensores, dirigir-se exclusiva-
mente, à Rede de Assistência Lan-
cia. Aplicações de tintas não co-
rrectas, poderiam, de facto, com-
prometer o funcionamento dos
sensores de estacionamento.
209
194-249 Thesis POR 11-10-2007 14:45 Pagina 209

210
fig. 158
LOA6021b

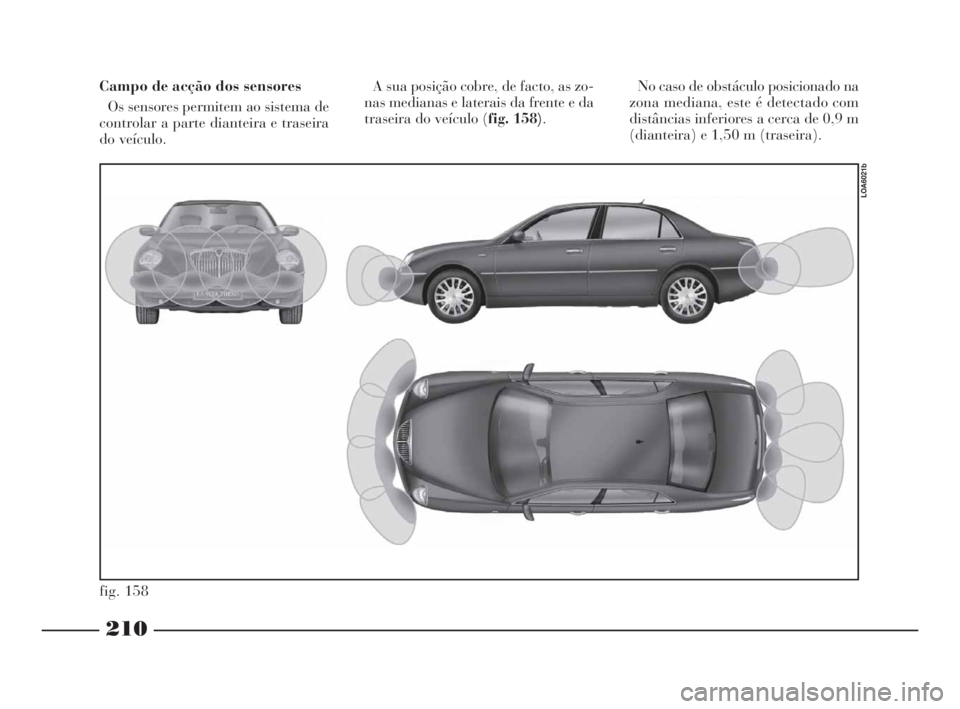

Campo de acção dos sensores
Os sensores permitem ao sistema de
controlar a parte dianteira e traseira
do veículo. A sua posição cobre, de facto, as zo-
nas medianas e laterais da frente e da
traseira do veículo (fig. 158).No caso de obstáculo posicionado na
zona mediana, este é detectado com
distâncias inferiores a cerca de 0,9 m
(dianteira) e 1,50 m (traseira).
194-249 Thesis POR 11-10-2007 14:45 Pagina 210

211
No caso de obstáculo posicionado na
zona lateral, este é detectado com
distâncias inferiores a 0,6 m.
Os sensores traseiros reactivam-se
automaticamente ao retirar a tomada
do cabo de reboque.SINALIZAÇÕES DE AVARIA
A unidade central do sistema, efec-
tua a verificação de todos os compo-
nentes do sistema, cada vez que se
roda a chave de arranque para a po-
siçãoMAR. Os sensores e as relativas
ligações eléctricas são, constantemente
controlados durante o funcionamento
do sistema.
A avaria do sistema de assistência ao
estacionamento, é indicada pelo acen-
dimento do símbolo tno mostrador
multifuncional acompanhado da
mensagem “ANOMALIA NOS SEN-
SORES DE ESTACIONAMENTO”.
Em caso de sinalização de avaria,
após ter parado o veículo e desligado
o motor, provar a limpar os sensores
e certificar-se de não estar em proxi-
midade de fontes que emitem ultra-
sons (por ex.: travões pneumáticos de
camiões ou martelos pneumáticos).
Se, a causa da anomalia do funciona-
mento, foi removida, o sistema reco-
meça com a funcionalidade total e o
símbolo de avaria no mostrador mul-
tifuncional, com a respectiva mensa-
gem de aviso se apaga. O funcionamento dos
sensores traseiros é desli-
gado automaticamente na
introdução da tomada do cabo
eléctrico do atrelado, na tomada
do gancho de reboque do veículo.REBOQUE DE ATRELADOS
194-249 Thesis POR 11-10-2007 14:45 Pagina 211

212
Se, ao contrário, a luz avisadora per-
manece acesa, dirigir-se à Rede de
Assistência Lancia para a verifi-
cação do sistema, mesmo se o sistema
contínua a funcionar. De facto, se a
avaria detectada pela unidade, não
prejudica o funcionamento, o sistema
contínua a funcionar e o funciona-
mento irregular é memorizado de ma-
neira a ser detectado pela Rede de
Assistência Lancia numa próxima
verificação.
AVISOS GERAIS
Durante as manobras de estaciona-
mento prestar sempre a máxima
atenção aos obstáculos que poderiam
encontrar-se sobre ou debaixo os sen-
sores. De facto, os objectos situados a
uma distância aproximada na parte
dianteira ou traseira do veículo, em
algumas circunstâncias não são de-
tectados pelo sistema e, portanto, po-
dem danificar o veículo ou ser danifi-
cados.Além disso, as sinalizações enviadas
pelos sensores podem ser alteradas a
causa da danificação dos próprios
sensores, da sujeira, neve ou gelo que
se depositaram nos sensores ou de sis-
temas a ultrasons (por ex. travões
pneumáticos de camiões ou martelos
pneumáticos) presentes nas proximi-
dades.EQUIPAMENTOS
INTERNOS
PLAFONIER DIANTEIRO
(fig. 159)
O plafonier compreende uma luz
central e duas luzes de cortesia.
Para acender manualmente a luz
central, carregar no botão A; para
apagá-la carregar novamente no
botão. A luz se acende e se apaga gra-
dualmente. Se foi acesa com o botão,
o plafonier se apaga automaticamente
após cerca de 15 minutos do desliga-
mento do motor (rotação da chave
paraSTOP).
fig. 159
L0A0098b
194-249 Thesis POR 11-10-2007 14:45 Pagina 212
