2008 Lancia Musa stop start

115
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
❒wacht tot de lampjes Yen
m
gedoofd zijn; hoe warmer de mo-
tor, hoe sneller de lampjes doven;
❒trap het koppelingspedaal geheel
in, zonder het gaspedaal in te
trappen;
❒draai de contactsleutel in stand
AV Vdirect nadat het lampje
m
gedoofd is. Als u te lang wacht, zijn
de voorgloeibougies weer afgekoeld.
Laat de sleutel los zodra de motor
is aangeslagen.
BELANGRIJK Bij een koude motor
mag het gaspedaal niet worden inge-
trapt als u de contactsleutel in stand
AV Vdraait.
Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terug-
draaien in stand STOP voordat u op-
nieuw start.
Als met de contactsleutel in stand
MARhet lampje
Yop het instru-
mentenpaneel blijft branden, raden
wij u aan de sleutel in stand STOPte
draaien en vervolgens weer in stand
MAR; als het lampje nog steeds blijft
branden, probeer het dan met de an-
dere geleverde sleutels.
Als de motor nog niet aanslaat, wendt
u dan tot de Lancia-dealer.MOTOR OPWARMEN NA HET
STARTEN (benzine en Multijet)
Ga als volgt te werk:
❒rijd rustig weg, laat de motor niet
met hoge toerentallen draaien en
trap het gaspedaal niet bruusk in;
❒verlang de eerste kilometers geen
maximale prestaties. Wij raden u
aan te wachten tot de wijzernaald
van de koelvloeistoftemperatuur-
meter begint te bewegen.Als het lampje
mgedu-
rende 60 seconden gaat
knipperen na het starten of
tijdens een langdurige
startpoging, dan duidt dat op een
storing in het voorgloeisysteem. Als
de motor aanslaat, kunt u de auto op
de gewone manier gebruiken, maar
wendt u zo snel mogelijk tot de Lan-
cia-dealer.
MOTOR UITZETTEN
Draai de contactsleutel in stand STOP
terwijl de motor stationair draait.
BELANGRIJK Het is beter om de mo-
tor na een zware rit even “op adem”
te laten komen. Zet de motor niet on-
middellijk uit, maar laat hem even
stationair draaien. Hierdoor kan de
temperatuur in de motorruimte dalen.
Probeer auto’s nooit te star-
ten door ze aan te duwen, te
slepen of van een helling af
te laten rijden. Op die wijze
kan er onverbrande brandstof in de
katalysator terechtkomen, waardoor
deze onherstelbaar zal beschadigen.
Gasgeven voordat u de mo-
tor uitzet heeft geen enkel
nut, verspilt brandstof en
is, vooral voor motoren met
turbocompressor, schadelijk.
BELANGRIJK Laat de start-/contact-
sleutel niet in stand MARstaan als de
motor is uitgezet.

118
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BRANDSTOF-
BESPARING
Hierna volgen enkele nuttige tips,
waardoor het brandstofverbruik zo
laag mogelijk blijft en de uitstoot van
schadelijke uitlaatgassen zoveel mo-
gelijk beperkt wordt.
ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de
auto door de controles en registraties
die in het “Onderhoudsschema” staan
vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de
banden: als de spanning te laag is,
wordt de weerstand groter en neemt
het verbruik toe.
Overbodige bagage
Rijd niet met een overbeladen baga-
geruimte. Het gewicht van de auto
(vooral in stadsverkeer) en de wieluit-
lijning hebben grote invloed op het
brandstofverbruik en de stabiliteit.Imperiaal/skidrager
Verwijder de imperiaal of skidrager
als u deze niet meer gebruikt. Ze ver-
minderen de aerodynamica van de
auto, waardoor het brandstofverbruik
toeneemt. Gebruik voor het vervoer
van volumineuze voorwerpen bij
voorkeur een aanhanger.
Stroomverbruikers
Gebruik de elektrische installaties al-
leen als u ze nodig hebt. De achter-
ruitverwarming, extra koplampen, de
ruitenwissers en de aanjager van het
ventilatie-/verwarmingssysteem vra-
gen veel stroom, waardoor het brand-
stofverbruik toeneemt (tot aan 25%
in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofver-
bruik sterk toeneemt (tot gemiddeld
20%): gebruik wanneer de buiten-
temperatuur het toelaat, bij voorkeur
de functies van het ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde
aerodynamische accessoires kan de
aerodynamica negatief beïnvloeden,
waardoor het brandstofverbruik zal
toenemen.RIJSTIJL
Starten
Laat de motor niet warmdraaien bij
een stilstaande auto, niet met stationair
en ook niet met een hoog toerental: on-
der deze omstandigheden warmt de
motor veel langzamer op, terwijl het
verbruik en de schadelijke uitlaatgas-
emissie toenemen. Het is beter om rus-
tig weg te rijden en geen hoge toeren-
tallen te gebruiken: op deze manier
warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stil-
staat voor een stoplicht of voordat u
de motor afzet. Deze handeling heeft
evenals het overschakelen met tussen-
gas, geen enkel nut. Het kost brand-
stof en verhoogt de uitstoot van
schadelijke uitlaatgassen.
Keuze van de versnellingen
Gebruik als het verkeer en de weg het
toelaten de hoogste versnelling. Het
inschakelen van een lage versnelling
voor een snelle acceleratie verhoogt
het brandstofverbruik.
Bij het oneigenlijke gebruik van een
hoge versnelling neemt het verbruik
en de schadelijke uitlaatgasemissie
toe. Bovendien slijt de motor hierdoor
sneller.

125
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
LAMPJES EN BERICHTEN
ALGEMENE OPMERKINGEN........................... 126
TE LAAG REMVLOEISTOFNIVEAU................ 126
AANGETROKKEN HANDREM......................... 126
STORING AIRBAGSYSTEEM............................ 126
TE HOGE KOELVLOEISTOFTEMPERATUUR 127
ACCU WORDT NIET VOLDOENDE
OPGELADEN ................................................... 127
TE LAGE MOTOROLIEDRUK ........................... 128
OLIEKWALITEIT ONVOLDOENDE ............... 128
STORING ELEKTRISCHE
STUURBEKRACHTIGING “DUALDRIVE” ...... 128
NIET GOED GESLOTEN PORTIEREN ............ 128
NIET OMGELEGDE VEILIGHEIDSGORDEL ..... 128
STORING EBD ................................................. 129
STORING IN INSPUITSYSTEEM ..................... 129
STORING MOTORMANAGEMENTSYSTEEM
(EOBD) ............................................................. 129
UITGESCHAKELDE
AIRBAG PASSAGIERSZIJDE.............................. 130
STORING ABS ..................................................130
BRANDSTOFRESERVE ................................... 130
VOORGLOEI-INSTALLATIE ........................... 131STORING VOORGLOEI-INSTALLATIE 131
WATER IN BRANDSTOFFILTER .................... 131
STORING ELEKTRONISCHE
STARTBLOKKERING - LANCIA CODE ..........131
MISTACHTERLICHTEN .................................. 131
ALGEMENE STORINGSMELDING .................. 132
VERSLETEN REMBLOKKEN .......................... 133
VERSTOPT ROETFILTER ............................... 133
BUITENVERLICHTING EN DIMLICHTEN ..... 133
FOLLOW ME HOME ....................................... 133
MISTLAMPEN VOOR ...................................... 133
RICHTINGAANWIJZER LINKS ....................... 134
RICHTINGAANWIJZER RECHTS .................... 134
INSCHAKELING ELEKTRISCHE STUURBE-
KRACHTIGING “DUALDRIVE” ...................... 134
SNELHEIDSREGELAAR (CRUISE-CONTROL) 134
GROOTLICHT ................................................. 134
KANS OP GLADHEID ...................................... 134
BEPERKTE ACTIERADIUS ............................. 134

126
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN

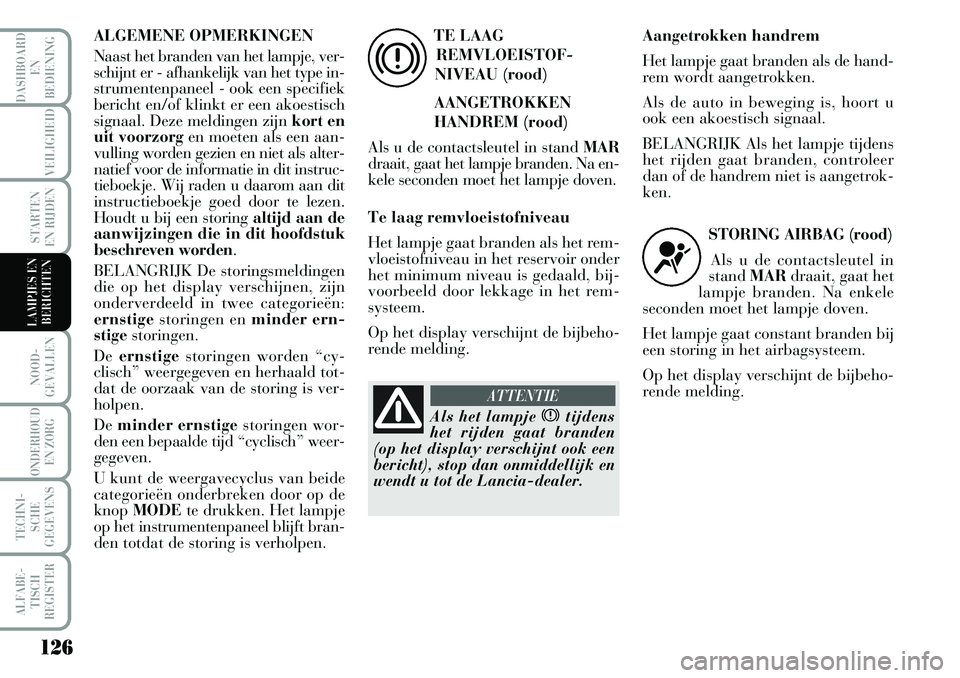

ALGEMENE OPMERKINGEN
Naast het branden van het lampje, ver-
schijnt er - afhankelijk van het type in-
strumentenpaneel - ook een specifiek
bericht en/of klinkt er een akoestisch
signaal. Deze meldingen zijn kort en
uit voorzorgen moeten als een aan-
vulling worden gezien en niet als alter-
natief voor de informatie in dit instruc-
tieboekje. Wij raden u daarom aan dit
instructieboekje goed door te lezen.
Houdt u bij een storing altijd aan de
aanwijzingen die in dit hoofdstuk
beschreven worden.
BELANGRIJK De storingsmeldingen
die op het display verschijnen, zijn
onderverdeeld in twee categorieën:
ernstigestoringen en minder ern-
stigestoringen.
De ernstigestoringen worden “cy-
clisch” weergegeven en herhaald tot-
dat de oorzaak van de storing is ver-
holpen.
De minder ernstigestoringen wor-
den een bepaalde tijd “cyclisch” weer-
gegeven.
U kunt de weergavecyclus van beide
categorieën onderbreken door op de
knop MODEte drukken. Het lampje
op het instrumentenpaneel blijft bran-
den totdat de storing is verholpen.TE LAAG
REMVLOEISTOF-
NIVEAU (rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder
het minimum niveau is gedaald, bij-
voorbeeld door lekkage in het rem-
systeem.
Op het display verschijnt de bijbeho-
rende melding.
x
Aangetrokken handrem
Het lampje gaat branden als de hand-
rem wordt aangetrokken.
Als de auto in beweging is, hoort u
ook een akoestisch signaal.
BELANGRIJK Als het lampje tijdens
het rijden gaat branden, controleer
dan of de handrem niet is aangetrok-
ken.
STORING AIRBAG (rood)
Als u de contactsleutel in
stand MARdraait, gaat het
lampje branden. Na enkele
seconden moet het lampje doven.
Het lampje gaat constant branden bij
een storing in het airbagsysteem.
Op het display verschijnt de bijbeho-
rende melding.
¬
Als het lampje xtijdens
het rijden gaat branden
(op het display verschijnt ook een
bericht), stop dan onmiddellijk en
wendt u tot de Lancia-dealer.
ATTENTIE

127
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
Als u de contactsleutel in
stand MAR draait en het
lampje
¬gaat niet branden of
blijft branden tijdens het rijden,
dan is er mogelijk een storing in de
veiligheidssystemen; in dat geval
kunnen de airbags of gordelspan-
ners niet geactiveerd worden bij
een ongeval of, in een zeer beperkt
aantal gevallen, niet op de juiste
wijze geactiveerd worden. Voordat
u verder rijdt, dient u contact op te
nemen met de Lancia-dealer om
het systeem direct te laten contro-
leren.
Een defect lampje
¬wordt weergegeven door-
dat het lampje voor de uitgescha-
kelde frontairbag aan passagiers-
zijde “langer dan de normale 4
seconden knippert. Daarnaast
kunnen de airbags aan passagiers-
zijde (frontairbag en zij-airbag)
automatisch worden uitgeschakeld.
In dit geval kan het lampje
¬geen
storingen in de airbag-/gordel-
spannersystemen aangeven. Voor-
dat u verder rijdt, dient u contact
op te nemen met de Lancia-dealer
om het systeem direct te laten con-
troleren.
ATTENTIE
ATTENTIE
TE HOGE
KOELVLOEISTOF-
TEMPERATUUR (rood)
Als u de contactsleutel in stand
MARdraait, gaat het lampje branden.
Na enkele seconden moet het lampje
doven.
Het lampje gaat branden als de mo-
tor te warm is.
Als het lampje gaat branden, moeten
de volgende maatregelen worden ge-
nomen:
❒bij normale rij-omstandigheden:
stop de auto, zet de motor uit en
controleer of het niveau van de
koelvloeistof in het reservoir niet
onder het MIN-merkteken staat.
Als dit wel het geval is, wacht dan
enkele minuten zodat de motor kan
afkoelen, open vervolgens lang-
zaam en voorzichtig de dop, vul
koelvloeistof bij en controleer of de
koelvloeistof tussen het MIN- en
MAX-merkteken staat. Controleer
ook of er geen vloeistof weglekt. Als
bij het starten van de motor het
lampje opnieuw gaat branden,
wendt u dan tot de Lancia-dealer;
u
❒als de auto onder zware bedrijfs-
omstandigheden wordt gebruikt
(bijvoorbeeld het bergopwaarts trek-
ken van een aanhanger of met vol-
beladen auto): verlaag de snelheid
en breng, als het lampje blijft bran-
den, de auto tot stilstand. Wacht 2
tot 3 minuten met draaiende motor
en geef iets gas voor een snellere cir-
culatie van de koelvloeistof. Zet ver-
volgens de motor uit. Controleer het
vloeistofniveau zoals hiervoor be-
schreven.
BELANGRIJK Bij zware bedrijfsom-
standigheden is het raadzaam de mo-
tor enkele minuten te laten draaien
met iets ingetrapt gaspedaal voordat
u de motor uitzet.
Op het display verschijnt de bijbeho-
rende melding.
ACCU WORDT NIET
VOLDOENDE
OPGELADEN (rood)
Als u de contactsleutel in stand
MARdraait, gaat het lampje branden.
Het moet doven nadat de motor is ge-
start (als de motor stationair draait,
kan het voorkomen dat het lampje
iets later dooft). Als het lampje blijft
branden, wendt u dan onmiddellijk
tot de Lancia-dealer.
w

132
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat bij de vol-
gende omstandigheden branden.
Storing buitenverlichting
Het lampje gaat branden (bepaalde
uitvoeringen) als er een storing is in
een van de volgende systemen:
– buitenverlichting
– remlichten (behalve derde remlicht)
– mistachterlichten
– richtingaanwijzers
– kentekenplaatverlichting.
De storing kan betreffen: doorbran-
den van een of meer lampen, door-
branden van de bijbehorende zekering
of een onderbreking in de elektrische
verbinding.
Op het display verschijnt de bijbeho-
rende melding.
è
Verstopt roetfilter
(indien aanwezig)
Het lampje gaat branden als het roet-
filter verstopt is en de rijomstandig-
heden verhinderen dat de regenera-
tieprocedure automatisch wordt uit-
gevoerd.
Voor de regeneratieprocedure en ver-
volgens het reinigen van het filter ra-
den wij u aan te blijven rijden, totdat
de weergave van het lampje ver-
dwijnt.
Op het display verschijnt de bijbeho-
rende melding.
Storing motoroliedruksensor
Het lampje gaat branden bij een sto-
ring in de motoroliedruksensor.
Wendt u zo snel mogelijk tot de Lan-
cia-dealer.Storing schemer-/regensensor
Het lampje gaat branden als er een
storing is in de schemer- en regensen-
sor. Wendt u zo snel mogelijk tot de
Lancia-dealer.
Op het display verschijnt de bijbeho-
rende melding.
Brandstofnoodschakelaar
Het lampje gaat branden als de
brandstofnoodschakelaar inschakelt.
Op het display verschijnt de bijbeho-
rende melding.
Snelheidslimiet overschreden
Op het display verschijnt een bericht
als de ingestelde snelheidslimiet wordt
overschreden (zie “Multifunctioneel
display” in het hoofdstuk “Dashboard
en bediening”).

133
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
VERSLETEN
REMBLOKKEN (geel)
Het lampje gaat branden als
de remblokken voor versleten
zijn; laat deze in dat geval zo snel mo-
gelijk vervangen.
Op het display verschijnt de bijbeho-
rende melding.
d
VERSTOPT
ROETFILTER
(1.3 Multijet 90 pk-
uitvoering) (geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na
enkele seconden moet het lampje do-
ven.
Het lampje gaat branden als het roet-
filter verstopt is en de rijomstandig-
heden verhinderen dat de regenera-
tieprocedure automatisch wordt uit-
gevoerd.
Voor de regeneratieprocedure en ver-
volgens het reinigen van het filter ra-
den wij u aan te blijven rijden, totdat
de weergave van het lampje ver-
dwijnt.
Op het display verschijnt de bijbeho-
rende melding.
h
BUITENVERLICHTING
EN DIMLICHTEN
(groen)
FOLLOW ME HOME (groen)
Buitenverlichting en dimlichten
Het lampje gaat branden als de bui-
tenverlichting of het dimlicht wordt
ingeschakeld.
Follow me home
Het lampje gaat branden als dit sys-
teem wordt gebruikt (zie “Follow me
home” in het hoofdstuk “Dashboard
en bediening”).
Op het display verschijnt de bijbeho-
rende melding.
3
MISTLAMPEN VOOR
(groen)
Het lampje gaat branden als
de mistlampen voor worden
ingeschakeld.
5

141
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
Controleer de bandenspanning op
de manometer F-fig. 6. Voor een
nauwkeurige aflezing moet de
compressor worden uitgeschakeld;
❒als u er niet in slaagt binnen 5 mi-
nuten de bandenspanning op ten
minste 1,5 bar te krijgen, koppel
dan de compressor los van het
ventiel en de contactdoos en ver-
plaats vervolgens de auto ongeveer
10 meter naar voren of naar ach-
teren, zodat de afdichtvloeistof in
de band verdeeld wordt; pomp de
band vervolgens weer op;
❒als u er ook dan niet in slaagt om,
binnen 5 minuten na inschakeling
van de compressor, de spanning
op ten minste 1,8 bar te brengen,
mag niet verder worden gereden,
omdat de band te erg beschadigd
is en de reparatieset de vereiste
wegligging niet kan garanderen;
wendt u tot de Lancia-dealer;
fig. 8L0D0485m
Plaats de sticker op een
voor de bestuurder goed
zichtbare plaats om aan te geven
dat de band behandeld is met de
snelle bandenreparatieset. Rijd
voorzichtig vooral in bochten. Rijd
niet harder dan 80 km/h. Vermijd
bruusk accelereren en remmen.
ATTENTIE
Als de bandenspanning
onder 1,8 bar is gedaald,
mag niet verder worden gereden: de
snelle reparatieset Fix & Go auto-
matic kan de vereiste wegligging
niet garanderen omdat de band te
erg beschadigd is. Wendt u tot de
Lancia-dealer.
ATTENTIE
❒als de band op de juiste spanning
is gebracht (zie de paragraaf
“Bandenspanning” in het hoofd-
stuk “Technische gegevens”), ver-
trek dan onmiddellijk;
❒stop na ongeveer 10 minuten en
controleer opnieuw de banden-
spanning; vergeet niet de handrem
aan te trekken;
❒als een spanning van ten minste
1,8 bar wordt gemeten, herstel
dan de correcte bandenspanning
(met draaiende motor en aange-
trokken handrem) en rijdt verder;
❒rijd zeer voorzichtig naar de
dichtstbijzijnde Lancia-dealer.
ALLEEN VOOR HET
CONTROLEREN EN
HERSTELLEN VAN DE
SPANNING
De compressor kan ook worden ge-
bruikt voor het herstellen van de ban-
denspanning. Maak de snelkoppeling
los en verbind de koppeling direct met
het ventiel van de band; op deze ma-
nier wordt de spuitbus niet met de
compressor verbonden en wordt
de afdichtvloeistof niet in de band
gespoten.
