2008 Lancia Musa ESP

159
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ZEKERINGENTABEL
Zekeringenkast dashboard
VERBRUIKERSZEKERING AMPÈRE
Dimlicht rechtsF12 15
Dimlicht links/hoogteverstelling koplampenF13 15
Relaisspoelen zekeringenkast motorruimte / body computer F31 7,5
BeschikbaarF32 –
Ruitbediening linksachterF33 20
Ruitbediening rechtsachterF34 20
+15 Cruise-control, signaal op rempedaalschakelaar voor regeleenheden, achteruitrijlicht (*) F35 7,5
+30 Inbouwvoorbereiding regeleenheid aanhanger, sloten achter en voor met regeleenheid voor ieder portier (*) F36 10
+15 Derde remlicht, instrumentenpaneel, remlichten (*) F37 7,5
Portiervergrendeling, actuator tankklepjeF38 20
+30 Diagnosestekker EOBD, autoradio, navigatiesysteem, regeleenheid bandenspanning (*)F39 10
AchterruitverwarmingF40 30
SpiegelverwarmingF41 7,5
+15 Regeleenheid ABS / ESP (*)F42 7,5
Ruitenwissers/-sproeiers voor/achterF43 30
Aansteker / stekkerdoos op tunnelconsoleF44 15
StoelverwarmingF45 15
Stekkerdoos bagageruimteF46 15
Voeding regeleenheid bestuurdersportier (ruitbediening) F47 20
Voeding regeleenheid passagiersportier (ruitbediening) F48 20
+15 Servizi (verlichting bedieningsknoppen op het dashboard links en in het midden, elektrisch verstelbare spiegels,
verlichting bedieningsknoppen stoelverwarming,inbouwvoorbereiding mobiele telefoon, navigatiesysteem, regen-/-
schemersensor, regeleenheid parkeersensoren, verlichting bedieningsknoppen opendak) (*) F49 7,5
Regeleenheid airbagF50 7,5
+15 Regeleenheid bandenspanningF51 7,5
Ruitenwisser/-sproeier achter, aanstekerF52 15
+30 Richtingaanwijzers, waarschuwingsknipperlichten, instrumentenpaneel (*) F5 7,5
(*) +30 = voedingsspanning vanaf accu (niet via contactslot)
+15 = voedingsspanning geschakeld via contactslot

176
LAMPJES EN
BERICHTEN
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
REMVLOEISTOF fig. 12
Draai de dop los: controleer of het
remvloeistofniveau nog op het maxi-
mum niveau staat.
Het niveau mag nooit het MAX-
merkteken overschrijden.
Als vloeistof moet worden bijgevuld,
dan raden wij u aan de remvloeistof
te gebruiken die staat vermeld in de
tabel “Vloeistoffen en smeermidde-
len” (zie het hoofdstuk “Technische
gegevens”).
OPMERKING Maak de dop van het
reservoir en het omringende opper-
vlak zorgvuldig schoon.
Wees bij het openen van de dop bij-
zonder voorzichtig zodat er geen vuil
in het reservoir komt.
Gebruik voor het bijvullen altijd een
trechter met een ingebouwde filterzeef
van maximaal 0,12 mm.
fig. 12L0D0213m
BELANGRIJK De remvloeistof is hy-
groscopisch (trekt water aan).
Daarom verdient het aanbeveling, als
de auto overwegend wordt gebruikt in
gebieden met een hoge luchtvochtig-
heid, de vloeistof vaker te vervangen
dan in het “Onderhoudsschema” staat
aangegeven.
Voorkom contact tussen de
zeer corrosieve vloeistof en
de lak. Als remvloeistof
wordt gemorst, moet de lak
onmiddellijk met water worden af-
gespoeld.
De remvloeistof is giftig en
zeer corrosief. Als per on-
geluk remvloeistof wordt gemorst,
moeten de betreffende delen on-
middellijk worden gewassen met
water en neutrale zeep en daarna
met veel water worden afgespoeld.
Bij inslikken dient onmiddellijk
een arts te worden geraadpleegd.
ATTENTIE
Het symbool πop het re-
servoir geeft aan dat syn-
thetische remvloeistof en geen mi-
nerale vloeistof moet worden ge-
bruikt. Het gebruik van minerale
vloeistoffen moet absoluut worden
vermeden, omdat de rubbers in het
remsysteem door deze vloeistoffen
worden beschadigd.
ATTENTIE

177
LAMPJES EN
BERICHTEN
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
DIESELFILTER
(“green filter”)
CONDENS AFTAPPEN (Multijet-
uitvoeringen)
BELANGRIJK Water in het brand-
stofsysteem kan het inspuitsysteem
ernstig beschadigen en de motor kan
onregelmatig gaan draaien. Als het
lampje cop het instrumentenpaneel
gaat branden of als er een waarschu-
wingsbericht op het multifunctionele
display verschijnt (bepaalde uitvoe-
ringen), wendt u dan zo snel mogelijk
tot de Lancia-dealer om het systeem
te laten aftappen.
Water in het brandstofsys-
teem kan het inspuitsys-
teem ernstig beschadigen en de mo-
tor kan onregelmatig gaan draaien.
Als het lampje cop het instru-
mentenpaneel gaat branden of als
er een bericht op het instelbare
multifunctionele display verschijnt
(bepaalde uitvoeringen), wendt u
dan zo snel mogelijk tot de Lancia-
dealer om het systeem te laten af-
tappen. Als het lampje direct na het
tanken gaat branden, bestaat de
mogelijkheid dat er tijdens het tan-
ken water in de brandstoftank is
gekomen: zet in dat geval onmid-
dellijk de motor uit en wendt u tot
de Lancia-dealer.
ATTENTIEACCU
De accu van de auto is “onderhouds-
vrij”: onder normale gebruiksom-
standigheden is het niet nodig gedes-
tilleerd water bij te vullen.
ACCULADING EN
ELEKTROLYTNIVEAU
CONTROLEREN
De controlewerkzaamheden mogen
uitsluitend door gekwalificeerd perso-
neel worden uitgevoerd bij de kilome-
terstanden en op de wijze die be-
schreven staan in dit instructieboekje.
Het eventueel bijvullen mag uitsluitend
worden uitgevoerd door gespecialiseerd
personeel van de Lancia-dealer.
De vloeistof in de accu is
giftig en corrosief. Voor-
kom contact met de huid en de
ogen. Houd open vuur en vonkvor-
mende apparaten verwijderd van
de accu: brand- en ontploffings-
gevaar.
ATTENTIE

184
LAMPJES EN
BERICHTEN
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG

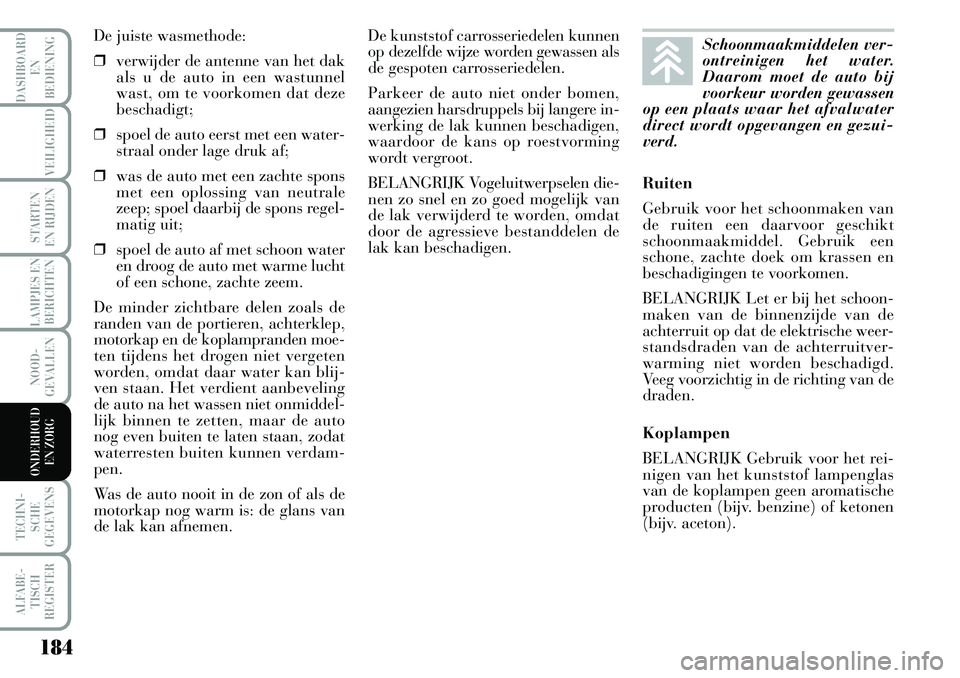

De juiste wasmethode:
❒verwijder de antenne van het dak
als u de auto in een wastunnel
wast, om te voorkomen dat deze
beschadigt;
❒spoel de auto eerst met een water-
straal onder lage druk af;
❒was de auto met een zachte spons
met een oplossing van neutrale
zeep; spoel daarbij de spons regel-
matig uit;
❒spoel de auto af met schoon water
en droog de auto met warme lucht
of een schone, zachte zeem.
De minder zichtbare delen zoals de
randen van de portieren, achterklep,
motorkap en de koplampranden moe-
ten tijdens het drogen niet vergeten
worden, omdat daar water kan blij-
ven staan. Het verdient aanbeveling
de auto na het wassen niet onmiddel-
lijk binnen te zetten, maar de auto
nog even buiten te laten staan, zodat
waterresten buiten kunnen verdam-
pen.
Was de auto nooit in de zon of als de
motorkap nog warm is: de glans van
de lak kan afnemen.De kunststof carrosseriedelen kunnen
op dezelfde wijze worden gewassen als
de gespoten carrosseriedelen.
Parkeer de auto niet onder bomen,
aangezien harsdruppels bij langere in-
werking de lak kunnen beschadigen,
waardoor de kans op roestvorming
wordt vergroot.
BELANGRIJK Vogeluitwerpselen die-
nen zo snel en zo goed mogelijk van
de lak verwijderd te worden, omdat
door de agressieve bestanddelen de
lak kan beschadigen.Ruiten
Gebruik voor het schoonmaken van
de ruiten een daarvoor geschikt
schoonmaakmiddel. Gebruik een
schone, zachte doek om krassen en
beschadigingen te voorkomen.
BELANGRIJK Let er bij het schoon-
maken van de binnenzijde van de
achterruit op dat de elektrische weer-
standsdraden van de achterruitver-
warming niet worden beschadigd.
Veeg voorzichtig in de richting van de
draden.
Koplampen
BELANGRIJK Gebruik voor het rei-
nigen van het kunststof lampenglas
van de koplampen geen aromatische
producten (bijv. benzine) of ketonen
(bijv. aceton).Schoonmaakmiddelen ver-
ontreinigen het water.
Daarom moet de auto bij
voorkeur worden gewassen
op een plaats waar het afvalwater
direct wordt opgevangen en gezui-
verd.

185
LAMPJES EN
BERICHTEN
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
Motorruimte
Het verdient aanbeveling de motor-
ruimte na het winterseizoen zorgvul-
dig te laten uitspuiten. Hierbij mag de
waterstraal niet direct op de elektro-
nische regeleenheden worden gericht.
Laat deze werkzaamheden verzorgen
door een gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten
van de motorruimte moet de contact-
sleutel in stand STOPstaan en de
motor koud zijn. Controleer na het
reinigen of de verschillende bescher-
mingen (rubber kappen, deksels enz.)
nog op hun plaats zitten en niet be-
schadigd zijn.
Gebruik nooit ontvlambare
producten zoals petroleum
of wasbenzine voor het reinigen
van de interieurdelen van de auto.
De elektrostatische lading die tij-
dens het reinigen door het wrijven
ontstaat, kan brand veroorzaken.
ATTENTIEINTERIEUR
Controleer af en toe of er onder de
vloerbedekking geen water is blijven
staan (dooiwater van sneeuwresten aan
schoenen, lekkende paraplu’s enz.),
waardoor roestvorming op de bodem
veroorzaakt zou kunnen worden.
STOELEN EN STOFFEN
BEKLEDING
Verwijder stof met een zachte borstel
of een stofzuiger. Voor een nog betere
reiniging van de stoffen bekleding ra-
den wij u aan de borstel vochtig te
maken. Reinig de zittingen met een
vochtige spons en een oplossing van
water en neutrale zeep.
KUNSTSTOF INTERIEURDELEN
Wij raden u aan om de kunststof inte-
rieurdelen op de normale manier te rei-
nigen met een doek bevochtigd met wa-
ter en een neutrale zeep zonder schuur-
middel. Voor het verwijderen van vet-
of hardnekkige vlekken moeten speciale
schoonmaakmiddelen zonder oplos-
middelen worden gebruikt, die geschikt
zijn voor het reinigen van kunststof en
die het visuele effect en de kleur van de
componenten niet wijzigen.
BELANGRIJK Gebruik nooit alcohol
of benzine om het glas van het in-
strumentenpaneel of andere kunststof
onderdelen schoon te maken.

194
LAMPJES EN
BERICHTEN
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS

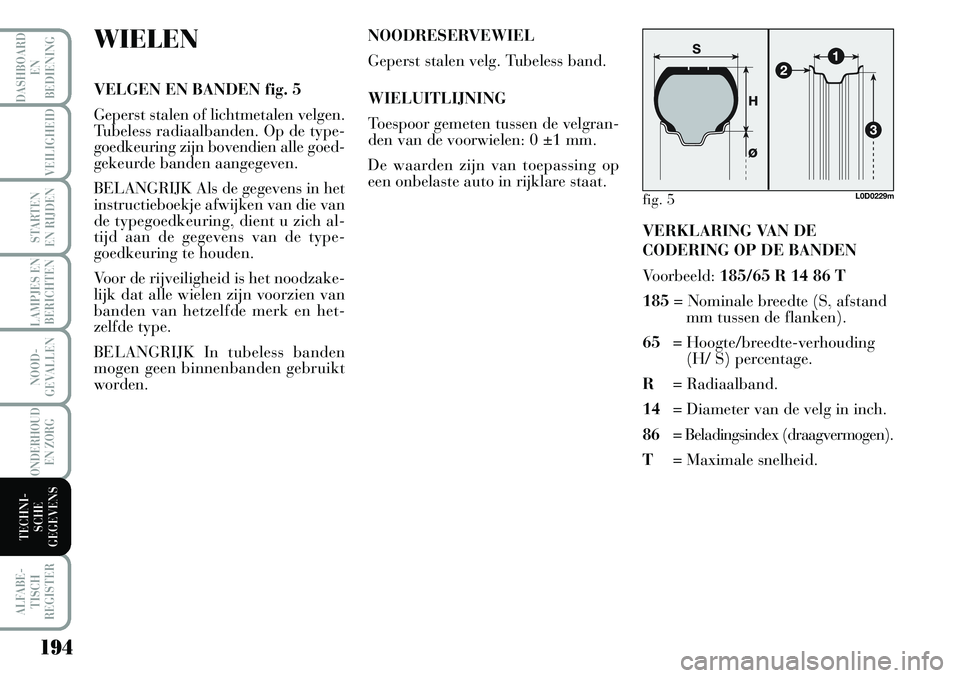

WIELEN
VELGEN EN BANDEN fig. 5
Geperst stalen of lichtmetalen velgen.
Tubeless radiaalbanden. Op de type-
goedkeuring zijn bovendien alle goed-
gekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het
instructieboekje afwijken van die van
de typegoedkeuring, dient u zich al-
tijd aan de gegevens van de type-
goedkeuring te houden.
Voor de rijveiligheid is het noodzake-
lijk dat alle wielen zijn voorzien van
banden van hetzelfde merk en het-
zelfde type.
BELANGRIJK In tubeless banden
mogen geen binnenbanden gebruikt
worden.VERKLARING VAN DE
CODERING OP DE BANDEN
Voorbeeld: 185/65 R 14 86 T
185= Nominale breedte (S, afstand
mm tussen de flanken).
65= Hoogte/breedte-verhouding
(H/ S) percentage.
R= Radiaalband.
14= Diameter van de velg in inch.
86= Beladingsindex (draagvermogen).
T= Maximale snelheid.
fig. 5L0D0229m
NOODRESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor gemeten tussen de velgran-
den van de voorwielen: 0 ±1 mm.
De waarden zijn van toepassing op
een onbelaste auto in rijklare staat.

BEPALINGEN VOOR HET VERWERKEN VAN DE AUTO AAN HET EINDE
VAN ZIJN LEVENSDUUR
Al jaren werkt Lancia hard aan de bescherming van het milieu door de doorlopende verbetering van de productiepro-
cessen en de ontwikkeling van producten die steeds milieuvriendelijker zijn. Om de cliënten de best mogelijke service
te garanderen in overeenstemming met de milieunormen en conform de verplichtingen die voortvloeien uit de
2000/53/EU-richtlijn voor auto’s die aan het einde van hun levensduur zijn, biedt Lancia aan haar cliënten de moge-
lijkheid de eigen auto* aan het einde van zijn levensduur in te leveren zonder extra kosten.
De Europese richtlijn voorziet er namelijk in dat de auto kan worden ingeleverd zonder kosten voor de laatste houder
en/of eigenaar als de auto geen of een negatieve marktwaarde heeft. In bijna alle EU-landen is tot 1 januari 2007 de
inname alleen kosteloos voor auto’s die vanaf 1 juli 2002 zijn geregistreerd, terwijl vanaf 2007 de inname kosteloos is
onafhankelijk van het registratiejaar op voorwaarde dat de auto nog beschikt over de essentiële onderdelen (met name
motor en carrosserie) en vrij is van bijkomende afvalstoffen.
Voor de afgifte van uw auto aan het einde van zijn levensduur kan u zich zonder aanvullende verplichtingen tot de Lan-
cia-dealer wenden of tot een van de inzamelings- en verwerkingsbedrijven die door Lancia zijn goedgekeurd. Derge-
lijke bedrijven zijn zorgvuldig uitgekozen en bieden een kwaliteitservice voor de inzameling, de verwerking en het her-
gebruik van onderdelen van buiten gebruik gestelde auto’s met respect voor het milieu.
Voor informatie over de inzamelings- en verwerkingsbedrijven kunt u terecht bij de Lancia-dealer of bel het gratis num-
mer 00800 526242 00 of raadpleeg de Lancia internetsite.
* Auto voor personenvervoer met maximaal 9 zitplaatsen, voor een maximaal toelaatbaar totaalgewicht van 3,5 t

Selenia: de perfecte keuze voor uw auto
De motor van uw nieuwe auto is ontwikkeld met Selenia; een motorolielijn die
voldoet aan de meest geavanceerde internationale specificaties.
Tijdens specifieke tests blijkt dat door de hoge technische specificaties Seleniahet
smeermiddel is om de prestaties van uw motor optimaalen betrouwbaarte houden.
SELENIA WR
Specifieke olie voor common rail of Multijet dieselmotoren
voor een optimale koude start, maximale bescherming
tegen slijtage, optimale werking van hydraulische klepsto-
ters, beperking van het verbruik en stabiliteit bij hoge tem-
peraturen.
SELENIA DIGITECH
Volledig synthetische motorolie voor benzine- en dieselmo-
toren. Geavanceerde technologie voor de motor; de garan-
tie voor maximale bescherming, brandstofbesparing en
betrouwbaarheid onder extreme klimatologische omstan-
digheden.
Selenia omvat een reeks technologisch geavanceerde producten:
SELENIA PERFORMER MULTIPOWER
Ideale olie voor bescherming van de nieuwe generatie
benzinemotoren zelfs onder de zwaarste bedrijfssituaties
en extreemste klimatologische omstandigheden.
Garandeert een beperking van het brandstofverbruik
(Energy conserving) en is bijzonder geschikt voor motoren
op alternatieve brandstoffen.
SELENIA K
Een synthetisch smeermiddel op basis van een nieuwe
technologie, dat bij benzinemotoren de koude start verbe-
tert en maximale bescherming biedt, ook als de auto
overwegend in stadsverkeer wordt gebruikt. Dankzij een
viscositeit van 5W-40 en de speciale formule wordt bijzon-
der effectief voldaan aan de nieuwe Europese emissie-
eisen en moeiteloos de zwaarste internationale specifica-
ties overtroffen.
De Selenialijn wordt gecompleteerd door Selenia StAR, Selenia Racing, Selenia 20K Alfa Romeo, Selenia TD, Selenia Performer 5W-40.
Bezoek voor verdere informatie over de Selenia producten de site www.flselenia.com
