56CONNAISSANCE DU VÉHICULE
Sélection de la répartition de l’air B-fig. 26
Appuyer sur un ou plusieurs boutons
 / / ˙pour sé-
lectionner manuellement une des 7 répartitions possibles
de l’air dans l’habitacle:
Flux d’air vers les diffuseurs du pare-brise et des
vitres latérales avant pour le désembuage ou le
dégivrage des vitres.
Flux d’air vers les diffuseurs dans la zone des
pieds AV et AR. Cette répartition de l’air permet
de chauffer rapidement l’habitacle.

˙Répartition du flux d’air entre les diffuseurs
avant/arrières, les diffuseurs centraux/latéraux
de la planche de bord, le diffuseur arrière, les dif-
fuseurs pour le dégivrage du pare-brise et des
vitres latérales avant.

Répartition du flux d’air entre les diffuseurs dans
la zone des pieds et les diffuseurs de
dégivrage/désembuage du pare-brise et des vitres
latérales avant. Cette répartition de l’air permet de
chauffer correctement l’habitacle et prévient la buée
sur les vitres.
˙
Répartition du flux d’air entre les diffuseurs dans
la zone des pieds (air plus chaud), les diffuseurs
centraux/latéraux de la planche de bord et le dif-
fuseur arrière (air plus froid).
˙Répartition du flux d’air entre les diffuseurs cen-
traux/latéraux de la planche de bord, le diffuseur
arrière et les diffuseurs pour le dégivrage/désem-
buage du pare-brise et des vitres latérales. Cette ré-
partition de l’air permet une bonne ventilation de
l’habitacle tout en prévenant la buée sur les vitres.
ATTENTION Pour le fonctionnement du climatiseur, au
moins un des boutons suivants doit être actionné
 / /
˙. Le système ne permet pas la désactivation de tous les
boutons  / / ˙.
ATTENTION Appuyer sur le bouton OFF pour remettre
en service le climatiseur: Toutes les conditions de fonc-
tionnement préalablement mémorisées avant l’extinction
sont rétablies.
Pour rétablir le contrôle automatique de la distribution de
l’air après une sélection manuelle, appuyer sur le bouton
AUTO

CONNAISSANCE DU VÉHICULE59
1
désactivation forcée (recyclage de l’air toujours désac-
tivé avec prise d’air de l’extérieur), signalée par la DEL
sur le bouton
Téteinte;
activation forcée (recyclage d’air d’habitacle toujours
activé), signalée par la DEL sur le bouton
Tallu-
mée).
Quand on appuie sur le bouton OFF, le climatiseur acti-
ve automatiquement le recyclage de l’air d’habitacle (DEL
sur le bouton
Tallumée). Quand on appuie sur le bou-
ton
Til reste possible d’activer le recyclage de l’air
d’habitacle (DEL sur le bouton éteinte) et inversement.
Quand le bouton OFF est actionné (DEL sur le bouton al-
lumée), il n’est pas possible d’activer la fonction AQS (Air
Quality System).
ATTENTION Le recyclage d’air d’habitacle permet, se-
lon le mode de fonctionnement sélectionné (“chauffage”
ou “refroidissement”), d’arriver plus rapidement aux
conditions désirées. L’activation du recyclage d’air d’ha-
bitacle est déconseillée si le temps est pluvieux/froid, car
cela risque de provoquer de la buée, surtout si le climati-
seur n’est pas en service. Il est préférable d’enclencher le
recyclage de l’air pendant les arrêts dans les bouchons
ou dans les tunnels, pour éviter que de l’air pollué pénètre
de l’extérieur. Eviter d’utiliser cette fonction pendant trop
longtemps, notamment si plusieurs personnes sont à bord,
afin d’éviter l’embuage des vitres.Activation de la fonction AQS (Air Quality System)
La fonction AQS (mention AQS à l’écran) active auto-
matiquement le recyclage de l’air d’habitacle si l’air ex-
térieur est pollué (par exemple dans les bouchons ou les
tunnels).
ATTENTION Quand la fonction AQS est active, au bout
d’environ 15 minutes consécutives de recyclage de l’air in-
terne, pour permettre le renouvellement de l’air d’habi-
tacle, le climatiseur active, pendant 1 minute environ, la
prise d’air de l’extérieur, quel que soit le niveau de pol-
lution de l’air externe.

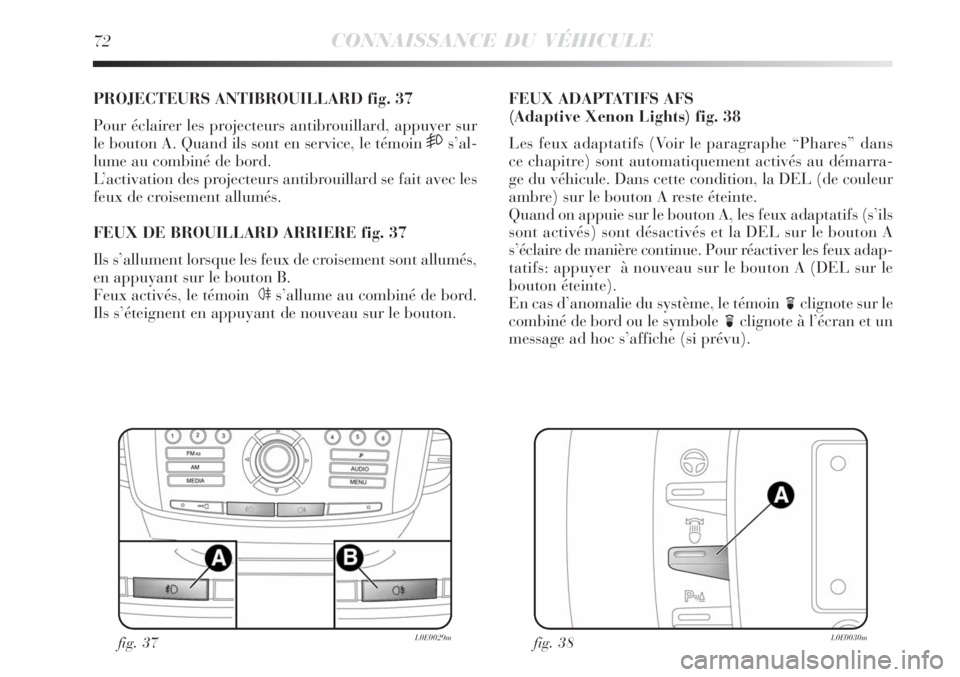

72CONNAISSANCE DU VÉHICULE
PROJECTEURS ANTIBROUILLARD fig. 37
Pour éclairer les projecteurs antibrouillard, appuyer sur
le bouton A. Quand ils sont en service, le témoin
5s’al-
lume au combiné de bord.
L’activation des projecteurs antibrouillard se fait avec les
feux de croisement allumés.
FEUX DE BROUILLARD ARRIERE fig. 37
Ils s’allument lorsque les feux de croisement sont allumés,
en appuyant sur le bouton B.
Feux activés, le témoin
4s’allume au combiné de bord.
Ils s’éteignent en appuyant de nouveau sur le bouton.
fig. 38L0E0030m
FEUX ADAPTATIFS AFS
(Adaptive Xenon Lights) fig. 38
Les feux adaptatifs (Voir le paragraphe “Phares” dans
ce chapitre) sont automatiquement activés au démarra-
ge du véhicule. Dans cette condition, la DEL (de couleur
ambre) sur le bouton A reste éteinte.
Quand on appuie sur le bouton A, les feux adaptatifs (s’ils
sont activés) sont désactivés et la DEL sur le bouton A
s’éclaire de manière continue. Pour réactiver les feux adap-
tatifs: appuyer à nouveau sur le bouton A (DEL sur le
bouton éteinte).
En cas d’anomalie du système, le témoin
fclignote sur le
combiné de bord ou le symbole
fclignote à l’écran et un
message ad hoc s’affiche (si prévu).
fig. 37L0E0029m

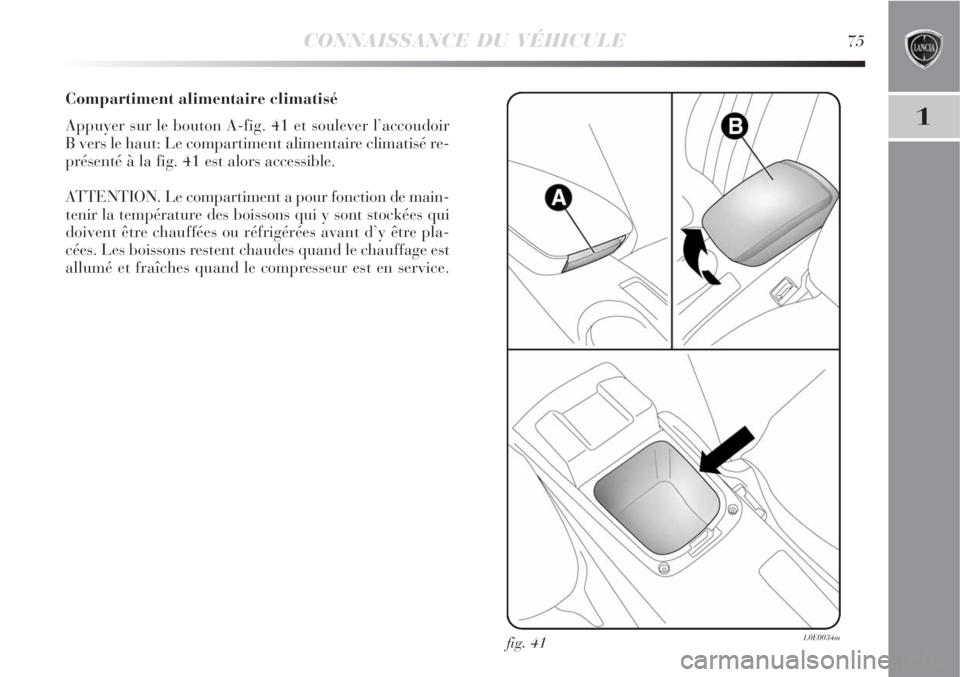

CONNAISSANCE DU VÉHICULE75
1
Compartiment alimentaire climatisé
Appuyer sur le bouton A-fig. 41 et soulever l’accoudoir
B vers le haut: Le compartiment alimentaire climatisé re-
présenté à la fig. 41 est alors accessible.
ATTENTION. Le compartiment a pour fonction de main-
tenir la température des boissons qui y sont stockées qui
doivent être chauffées ou réfrigérées avant d’y être pla-
cées. Les boissons restent chaudes quand le chauffage est
allumé et fraîches quand le compresseur est en service.
fig. 41L0E0034m

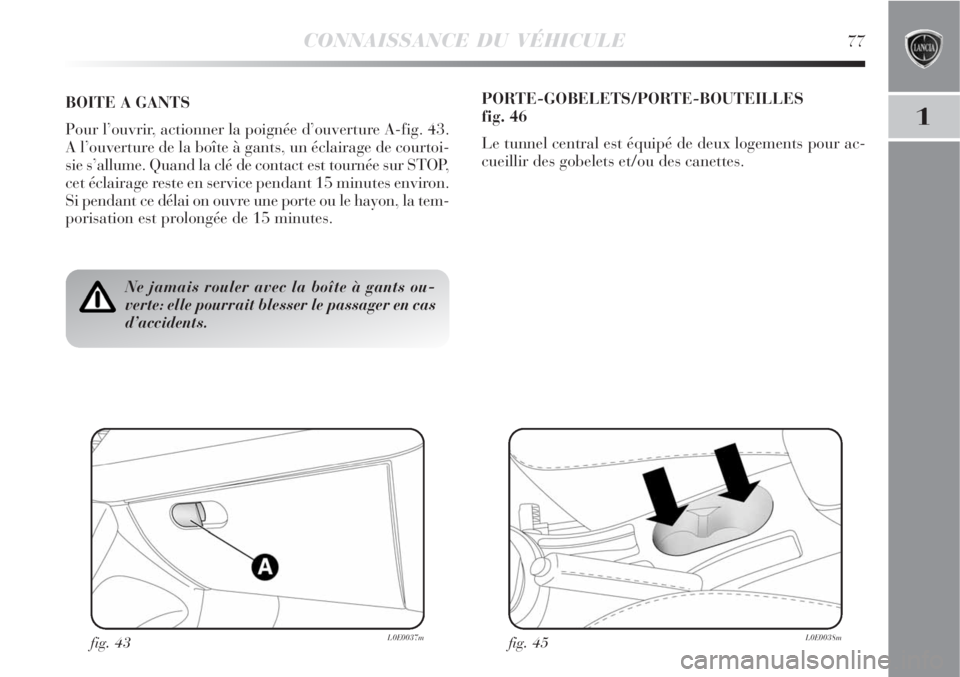

CONNAISSANCE DU VÉHICULE77
1
Ne jamais rouler avec la boîte à gants ou-
verte: elle pourrait blesser le passager en cas
d’accidents.
BOITE A GANTS
Pour l’ouvrir, actionner la poignée d’ouverture A-fig. 43.
A l’ouverture de la boîte à gants, un éclairage de courtoi-
sie s’allume. Quand la clé de contact est tournée sur STOP,
cet éclairage reste en service pendant 15 minutes environ.
Si pendant ce délai on ouvre une porte ou le hayon, la tem-
porisation est prolongée de 15 minutes.
fig. 43L0E0037m
PORTE-GOBELETS/PORTE-BOUTEILLES
fig. 46
Le tunnel central est équipé de deux logements pour ac-
cueillir des gobelets et/ou des canettes.
fig. 45L0E0038m

CONNAISSANCE DU VÉHICULE109
1
Signalement d’anomalies
L’anomalie éventuelle du système est signalée par l’allu-
mage du témoin
áau combiné de bord, en même temps
que le message sur l’écran multifonction (si prévu) (voir
chapitre “Témoins sur le combiné de bord”).
ATTENTION Le système Hill Holder n’est pas un frein de
stationnement. Par conséquent, il ne faut pas abandonner
la voiture sans avoir tiré le frein à main, coupé le moteur
et engagé la première vitesse.
Pendant l’utilisation éventuelle de la roue ga-
lette, le système ESP Evolué continue de fonc-
tionner. Ne pas oublier par ailleurs que la
roue galette, dont les dimensions sont inférieures à
celles du pneu de série, a une adhérence moindre par
rapport aux autres pneus de la voiture.
Pour le bon fonctionnement des systèmes ESP Evo-
lué et ASR, les pneus doivent être de la même
marque et du même type sur toutes les roues, en par-
fait état et surtout du même type, de la même
marque et des dimensions prescrites.
SYSTEME HILL HOLDER
Partie intégrante du système ESP Evolué, ce dispositif
est automatiquement activé dans les conditions suivantes:
en côte: voiture à l’arrêt sur une route avec pente su-
périeure à 5%, moteur en service, pédale d’embraya-
ge et de frein actionnées et boîte de vitesses au point
mort ou vitesse engagée autre que la marche arrière;
en descente: voiture arrêtée sur une route avec une pen-
te supérieure à 5%, moteur en service, pédale d’em-
brayage et de frein actionnées et marche arrière en-
gagée.
En phase de départ, la centrale du système ESP Evolué
maintient la pression de freinage sur les roues jusqu’à at-
teindre le couple moteur nécessaire au départ ou en tout
cas pendant 2 secondes maximum, en permettant ainsi de
déplacer aisément le pied droit de la pédale de frein sur
l’accélérateur.
Après 2 secondes, sans que le départ ait eu lieu, le systè-
me se désactive automatiquement en diminuant progres-
sivement la pression de freinage. Pendant cette phase de
relâchement, on peut entendre un bruit typique de dé-
crochage mécanique des freins, indiquant le mouvement
imminent de la voiture.

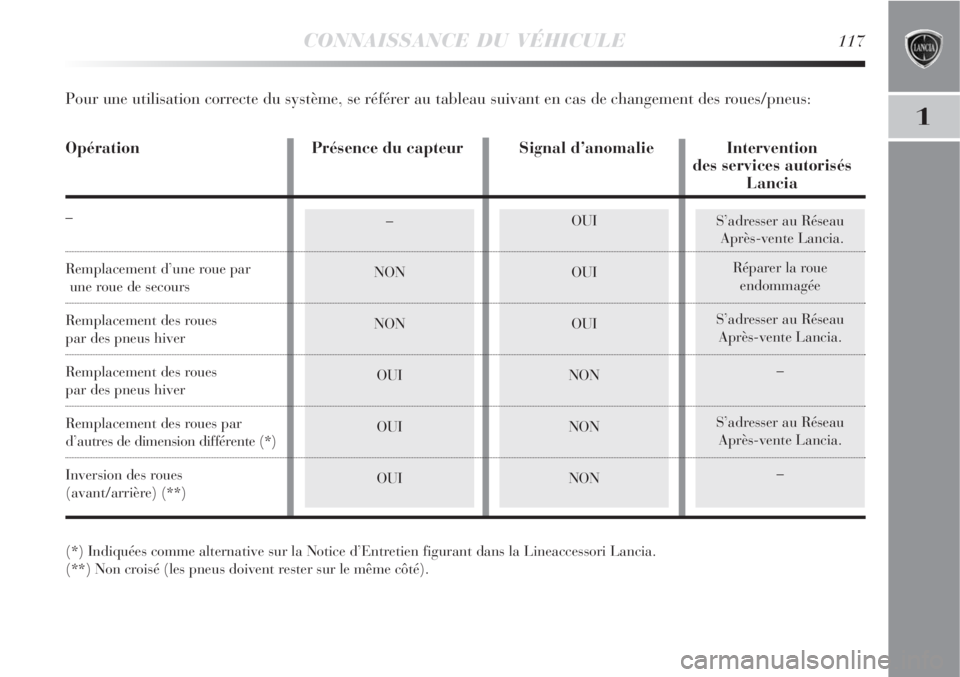

CONNAISSANCE DU VÉHICULE117
1
S’adresser au Réseau
Après-vente Lancia.
Réparer la roue
endommagée
S’adresser au Réseau
Après-vente Lancia.
–
S’adresser au Réseau
Après-vente Lancia.
––
NON
NON
OUI
OUI
OUIOUI
OUI
OUI
NON
NON
NON
(*) Indiquées comme alternative sur la Notice d’Entretien figurant dans la Lineaccessori Lancia.
(**) Non croisé (les pneus doivent rester sur le même côté).
Pour une utilisation correcte du système, se référer au tableau suivant en cas de changement des roues/pneus:
Opération Présence du capteur Signal d’anomalie Intervention
des services autorisés
Lancia
–
Remplacement d’une roue par
une roue de secours
Remplacement des roues
par des pneus hiver
Remplacement des roues
par des pneus hiver
Remplacement des roues par
d’autres de dimension différente (*)
Inversion des roues
(avant/arrière) (**)

120CONNAISSANCE DU VÉHICULE
Le capteur détecte un objet qui n’existe pas (“pertur-
bations d’échos”) provoquées par des perturbations
d’ordre mécanique, par exemple: lavage du véhicule,
pluie (conditions très venteuses), grêle.
Les signaux transmis par le capteur peuvent être al-
térés également par la présence de systèmes à ultra-
sons à proximité (ex. freins pneumatiques de poids
lourds ou marteaux piqueurs).
Les performances du système d’assistance au station-
nement peuvent également être influencés par la posi-
tion des capteurs. Par exemple les changements d’assiette
(du fait de l’usure des amortisseurs, des suspensions)
ou les changements de pneumatiques, un chargement ex-
cessif du véhicule provoquant des assiettes qui nécessi-
tent un abaissement du véhicule.
La responsabilité du stationnement et des
autres manoeuvres dangereuses incombe en
tout cas au conducteur. Lorsqu’on effectue de
telles manoeuvres, s’assurer toujours de l’absence
de personnes (enfants notamment) et d’animaux
dans l’espace en question. Bien que les capteurs de
parking constituent une aide pour le conducteur, ce-
lui-ci doit toujours prendre garde pendant les ma-
noeuvres potentiellement dangereuses même à faible
vitesse.
ACCESSOIRES ACHETES
PAR L’UTILISATEUR
Si, après l’achat de la voiture, on souhaite installer à bord
des accessoires électriques qui nécessitent d’une alimen-
tation électrique permanente (alarme, antivol satellitai-
re, etc.) ou des accessoires qui influent en tout cas sur la
consommation électrique, s’adresser au Réseau Après-ven-
te Lancia, qui pourra conseiller les dispositifs les plus ap-
propriés appartenant à la Lineaccessori Lancia et véri-
fiera si le circuit électrique de la voiture est en mesure de
soutenir la charge requise ou si il faut l’équiper d’une bat-
terie plus puissante.
INSTALLATION DE DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUES
Les dispositifs électriques/électroniques installés en deuxiè-
me monte dans le cadre du service après-vente doivent ar-
borer les logos:
Fiat Group Automobiles S.p.A. autorise le montage d’émet-
teurs-récepteurs sous réserve qu’ils soient installés dans les
règles de l’art en respectant les indications du constructeur
auprès d’un centre spécialisé.
