2008 Hyundai Santa Fe sensor

2 CONDUZINDO O SEU HYUNDAI
20
1. A humidade tiver congelado o sen-sor. (Voltará a funcionar normalmente quando a humidade derreter.)
2. O sensor estiver coberto com
matérias estranhas, como porexemplo neve ou água, ou se a cobertura do sensor estiver bloqueada. (Voltará a funcionarnormalmente quando as matérias estranhas forem removidas ou o sensor deixar de estar bloqueado.)
3. Estiver a conduzir em estradas com superfícies irregulares (estradas nãopavimentadas, gravilha, piso irregu-lar, ladeiras).
4. Quando existirem nas proximidades
objectos que produzam ruídoexcessivo (buzinas de veículos, motores de motociclos ruidosos ou travões a ar de camiões) que possaminterferir com o funcionamento do sensor.
5. Durante chuvas fortes ou pulverização de água.
6. Existirem transmissores de rádio ou
telemóveis junto do sensor.
7. O sensor esteja coberto com neve.
8. Estiver a rebocar um atrelado. A distância de detecção pode ser reduzida quando:
1. O sensor estiver manchado com
matérias estranhas, tais como neveou água. (A sensibilidade voltará aonormal quando forem removidas essas matérias)
2. A temperatura do ar exterior estiver demasiado quente ou demasiado fria.
Os seguintes objectos poderão não ser reconhecidos pelo sensor:
1. Objectos afiados ou estreitos tais como cordas, correntes ou mastros de pequenas dimensões.
2. Objectos, que tenham tendência a
absorver as frequências emitidas pelosensor tais como vestuário e materiais esponjosos ou neve.
3. Objectos não detectáveis com tamanho inferior a 1 m e com umdiâmetro inferior a 14 cm. CUIDADO:
1. O Sistema de Assistência ao Estacionamento em Marcha-atrás poderá não emitir um somsequencial devido à velocidade e às formas dos objectos detectados.
2. O Sistema de Assistência ao
Estacionamento em Marcha-atráspoderá não funcionar correctamente se a altura dos pára-choques doveículo ou a instalação do sensor tiverem sido modificadas ou danificadas. Quaisquerequipamentos ou acessórios que não tenham sido instalados de fábrica poderão também interferir com odesempenho do sensor.
3. O sensor poderá não reconhecer
objectos que estejam a uma distânciainferior a 40 cm do sensor, ou o sensor poderá detectar uma distância incorrecta. Tenha cuidado.
4. Quando o sensor estiver congelado ou coberto com neve, sujidade ouágua, o sensor poderá não funcionaraté que essas matérias sejam removidas devendo para isso utilizar um pano macio.
5. Não empurre, risque ou bata no sensor. Poderá danificar o sensor.
!

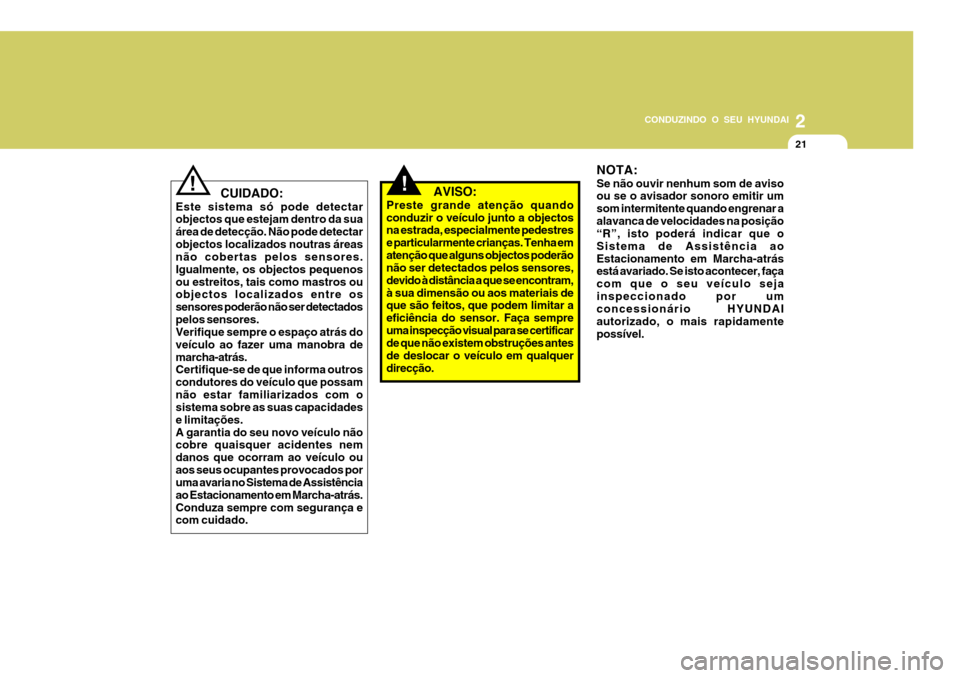

2
CONDUZINDO O SEU HYUNDAI
21
! CUIDADO:
Este sistema só pode detectar objectos que estejam dentro da sua área de detecção. Não pode detectarobjectos localizados noutras áreas não cobertas pelos sensores. Igualmente, os objectos pequenosou estreitos, tais como mastros ou objectos localizados entre os sensores poderão não ser detectadospelos sensores. Verifique sempre o espaço atrás do veículo ao fazer uma manobra demarcha-atrás. Certifique-se de que informa outros condutores do veículo que possamnão estar familiarizados com o sistema sobre as suas capacidades e limitações.A garantia do seu novo veículo não cobre quaisquer acidentes nem danos que ocorram ao veículo ouaos seus ocupantes provocados por uma avaria no Sistema de Assistência ao Estacionamento em Marcha-atrás.Conduza sempre com segurança e com cuidado. AVISO:
Preste grande atenção quando conduzir o veículo junto a objectos na estrada, especialmente pedestres e particularmente crianças. Tenha ematenção que alguns objectos poderão não ser detectados pelos sensores, devido à distância a que se encontram,à sua dimensão ou aos materiais de que são feitos, que podem limitar a eficiência do sensor. Faça sempreuma inspecção visual para se certificar de que não existem obstruções antes de deslocar o veículo em qualquerdirecção.! NOTA: Se não ouvir nenhum som de aviso ou se o avisador sonoro emitir um som intermitente quando engrenar aalavanca de velocidades na posição “R”, isto poderá indicar que o Sistema de Assistência aoEstacionamento em Marcha-atrás está avariado. Se isto acontecer, faça com que o seu veículo sejainspeccionado por um concessionário HYUNDAI autorizado, o mais rapidamentepossível.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
41DESCRIÇÃO DO PAINEL DOS FUSÍVEIS
G200C01CM-GPT
Compartimento do Motor
OCM055023
Note: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva. COMPONENTES PROTEGIDOS
CAIXA DE FUSÍVEIS GERADOR RELÉ DO AR CONDICIONADORELÉ RR HTD CAIXA DE JUNÇÕES I/P CAIXA DE JUNÇÕES I/PCAIXA DE JUNÇÕES I/P MÓDULO DE CONTROLO DO ABS, MÓDULO DE CONTROLO DO ESP, CONECTOR DE VERIFICAÇÃO MULTI-FUNÇÕESMÓDULO DE CONTROLO DO ABS, MÓDULO DE CONTROLO DO ESP, CONECTOR DE VERIFICAÇÃO MULTI-FUNÇÕES RELÉ DO DESEMBACIADORRELÉ DE CONTROLO DO MOTOR RELÉ DA BUZINA BOBINE DE IGNIÇÃO #1~#6 (GASOLINA), CONDENSADOR (GASOLINA), ECM (DIESEL)ECM (DIESEL), VÁLVULA DE SOLENÓIDE DE CONTROLO DE PURGA (GASOLINA), VÁL- VULA DO COLECTOR DE ADMISSÃO VARIÁVEL (GASOLINA), PCM (GASOLINA), VÁLVULA DE CONTROLO DO ÓLEO (GASOLINA)RELÉ DO VENTILADOR RAD RELÉ DO VENTILADOR CONDENSADOR #1, RELÉ DO VENTILADOR CONDENSADOR #2 SENSOR DA MASSA CAUDAL DE AR (GASOLINA), ACTUADOR EGR (DIESEL), SENSORDE OXIGÉNIO #1~#4 (GASOLINA), VÁLVULA DE SOLENÓIDE (DIESEL), PCM (GASOLINA), SENSOR DE POSIÇÃO DA ARVORE DE CAMES (DIESEL),ACTUADOR DA BORBOLETA DO ACELERADOR (DIESEL), CAIXA DE FUSÍVEIS (DIESEL)MÓDULO DO IMOBILIZADOR, INJECTOR #1~#6 (GASOLINA), PCM (GASOLINA), INTER- RUPTOR DA LUZ DE STOP (DIESEL), RELÉ DO A/C, RELÉ DA BOMBA DE COMBUSTÍVEL RELÉ DA BOMBA DE COMBUSTÍVELRELÉ MÉDIOS FAROL ESQUERDO RELÉ MÉDIOS FAROL DIREITO RELÉ FAROL NEVOEIRO DIANTEIRO
DESRIÇÃO DSLALT
A/CON
RR HTD
BLR
B+ #2
P/WDW
ABS #1 ABS #2
DEICER
ECU MAIN
HORN
IG COIL
SENSOR #3
RAD FAN
CON FAN
SENSOR #2 SENSOR #1
FUEL PUMP H/LP LO LH
H/LP LO RH
FR FOGCALIBRE DO
FUSíVEL125A 150A10A30A40A 50A 40A 40A 40A 15A 40A15A 20A 15A 40A 30A 15A 10A 15A 15A15A 10A

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
42
CALIBRE DOFUSíVEL 10A 25A20A 10A 40A 40A50A 20A 15A10A 10A10A10A 10A 10A 10A10A 15A 20A25A 30A COMPONENTES PROTEGIDOS
CAIXA DE JUNÇÕES I/P RELÉ LIMPA-VIDROS FR, RELÉ DO SENSOR DE CHUVA, MOTOR DO LIMPA-VIDROS FRENTE, INTERRUPTOR MULTI-FUNÇÕES RELÉ FAROL MÁXIMOSFARÓIS, PAINEL DE INSTRUMENTOS INTERRUPTOR DA IGNIÇÃO INTERRUPTOR DA IGNIÇÃO, RELÉ DE ARRANQUECAIXA DE JUNÇÕES I/P RELÉ ATM (GASOLINA), ECM 4WD, RELÉ CONTROLO ATM (DIESEL) PCM (GASOLINA), TCM (DIESEL)GERADOR SENSOR DE VELOCIDADE DO VEÍCULO, PCM (GASOLINA), SENSOR CAUDAL DA MAS- SA DE AR (DIESEL), ECM (DIESEL), MÓDULO DE CONTROLO SEMI-ACTIVO (GASOLINA)RELÉ VENTILADOR CONDENSADOR #1, RELÉ VENTILADOR CONDENSADOR #2SENSOR VELOCIDADE DE ENTRADA, SENSOR VELOCIDADE DE SAÍDA, TCM (DIESEL), COMUTADOR GAMA DA TRANSMISSÃO, INTERRUPTOR FAROL DE MARCHA-ATRÁS MÓDULO DE CONTROLO DO ABS, MÓDULO DE CONTROLO DO ESP, SENSOR DE TAXAROTAÇÃO LATERAL, 4WD, ECM, INTERRUPTOR LUZ DE STOP (GASOLINA), CAIXA DE FUSÍVEIS (DIESEL), INTERRUPTOR DE AVISO DO FILTRO DE COMBUSTÍVEL (DIESEL), CAIXA DE FUSÍVEIS (DIESEL) CONECTOR DE VERIFICAÇÃO MULTI-FUNÇÕESFAROL COMBINADO TRASEIRO ESQUERDO, LUZ DE POSIÇÃO TRASEIRA ESQUERDA, FAROL COMBINADO TRASEIRO DIREITO, LUZ DE POSIÇÃO DIREITA, COMP DO POR- TA-LUVAS, CAIXA DE RELÉS DO ICM- - -- -
DESRIÇÃO H/LP
FR WIPER H/LP HI
H/LP HI IND
IGN #1 IGN #2B+ #1
AT M
TCU
ALT DSL
ECU
COOLING B/UP UP
ABS
TAIL LH
TAIL RH SPARE
SPARE
SPARE
SPARE
SPARE

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
43
G200E01CM-GPT
Painel Interior
OCM055024
CALIBRE DOFUSíVEL 15A 25A 15A 10A15A 10A 10A 10A 30A 10A 15A 10A10A 10A10A 10A 10A COMPONENTES PROTEGIDOS
ISQUEIRO TOMADA DE CORRENTE DIANTEIRA, TOMADA DE CORRENTE TRASEIRA TOMADA DE CORRENTE CENTRALINTERRUPTOR DO RETROVISOR EXTERIOR, ÁUDIO, MÓDULO DE CONTROLO
DO TRAVAMENTO COM CHAVE ATM, RELÓGIO DIGITAL
INTERRUPTOR MULTI-FUNÇÕES, CONTROLO DO LIMPA-VIDROS TRASEIRO
SENSOR DE CHUVA
REÓSTATO, BCM, PAINEL DE INSTRUMENTOS MÓDULO DE CONTROLO DO A/C, SENSOR INTERIOR E DE HUMIDADE, RELÉ
DE ALTA VEL DO VENTILADOR, INTERRUPTOR A/C TRASEIRO, CAIXA DERELÉS ICM, SENSOR AQS SENSOR, CAIXA DE FUSÍVEIS (DIESEL), MOTOR DO TECTO DE ABRIR, RELÉ DO VENTILADOR, RETROVISOR ELECTRO- CROMADORELÉ DO VENTILADOR, MOTOR DO VENTILADOR, MÓDULO DE CONTROLO DO A/C MÓDULO DE CONTROLO DO A/CMÓDULO DE CONTROLO DO SRS
INTERRUPTOR DE CORTE PAB, PAINEL DE INSTRUMENTOS INTERRUPTOR DE EMERGÊNCIA
INTERRUPTOR MULTI-FUNÇÕES, SENSOR DO ÂNGULO DA DIRECÇÃO,
INTERRUPTOR ESP, CHAVE ATM, MÓDULO DE CONTROLO DE TRAVAMENTO, MÓDULO DO AQUECEDOR DO BANCOMÓDULO DO SENSOR DO NÍVEL DO ÓLEO, BCM
PAINEL DE INSTRUMENTOS, RESISTÊNCIA DE PRÉ-EXCITAÇÃO, BCM, GERADOR, MÓDULO DE CONTROLO SEMI-ACTIVO (GASOLINA)RELÉ DO ALARME CONTRA ROUBO
C/LIGHTER P/OUTLET P/OUTLET CTR
AUDIO #2
RR WIPER IMS
BCM #2
A/CON
BLOWER
A/CON SW A/BAG #1
A/BAG IND
T/SIG
ATM LOCK
BCM #1
CLUSTER
START
DESCRIÇÃO
