2008 FIAT QUBO ECO mode

19
HANDS-FREE KIT WITH VOICE RECOGNITION AND Bluetooth
®WIRELESS TECHNOLOGY
The hands-free kit recognises all
voice tags recorded on the phone thus
enabling to call with voice recognition
any voice tagged number.
It is however possible to store (ac-
cording to mobile phone type) voice
tags directly in the hands-free kit mem-
ory but, in this case, the hands-free kit
will recognise just those voice tags.
IMPORTANTVoice prompts are
recognised by the system only if prop-
erly recorded, for this reason you have
to speak out naturally and clearly.
To obtain optimum operation,
please, comply with these recommen-
dations:
– close the doors and windows;
– turn off your engine and ventilation
(key at MAR);
– make the recording from the dri-
ver’s seat;
– if using long names (e.g.: “John
Brown” instead of “John”) notice that
the system will record a voice tag for
max. 2 seconds.Dual call (according to mobile
phone type):
– press button A-fig. 1to refuse the
new call;
– press button B-fig. 1once to pick
up the new call;
– press button B-fig. 1once again to
return to the first call;
– to end the call, press button
A-fig. 1once.
IMPORTANTThe second call can
be accepted or refused only if the
“Avviso di chiamata” (“Call waiting”)
function on your phone is active.
For additional information about the
association between vocal samples and
numbers in the address book, calls by
means of keywords, and other set-
tings, refer to the cell phone manual. IMPORTANTBefore using voice
prompts check that Bluetooth®wire-
less technology, “Voice recognition”
and “Wordspotting” functions on
your phone are active (according to
mobile phone type). Voice recognition
performances are available and de-
pending on mobile phone model used.
Answering a call: press button
B-fig. 1.
Refusing a call: press button A-
fig. 1on the keypad.
Ending a call: press button A-fig. 1.
To redial last number called:
press button B-fig. 1and keep it
pressed up to redialling of the num-
ber.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 19

28
SISTEMA MANOS LIBRES CON RECONOCIMIENTO DE LA VOZ Y TECNOLOGÍA Bluetooth
®COMPONENTES
DEL SISTEMA
Los componentes principales del sis-
tema son:
– la centralita electrónica
– el micrófono
– los mandos en el volante
La centralita electrónica, alojada de-
bajo del asiento del conductor, in-
corpora el transmisor con tecnolo-
gía Bluetooth
®, el microprocesador
para el tratamiento de las señales y
el software de gestión.
El micrófono integrado en la moldu-
ra fijada en la lámpara de techo ante-
rior es un componente de alta calidad,
proyectado para garantizar la mejor
comunicación en cualquier condición.
En el volante hay dos botones, Ay
B-fig. 1 que permiten activar todas las
funciones del sistema manos libres.Pulse la tecla A-fig. 1para:
– terminar una llamada;
– rechazar una llamada.
Pulse la tecla B-fig. 1para:
– activar el reconocimiento de voz;
– aceptar la llamada o la llamada do-
ble;
– volver a marcar el último número
llamado;
– activar el modo “discreto”
Pulsando simultáneamente las
teclas A y B-fig. 1 por lo menos
2 segundos se borra la memoria
del sistema.
ADVERTENCIABorrar la memo-
ria implica desconectar todos los te-
léfonos memorizados, eliminar todos
los números presentes en la memo-
ria del sistema de manos libres y rea-
lizar un nuevo procedimiento de co-
nexión para poder utilizarlo nueva-
mente.TELÉFONOS MÓVILES
COMPATIBLES
En la siguiente tabla se indican los te-
léfonos móviles compatibles:
Marca Modelo
BENQ SIEMENS EF61
BLACKBERRY 7100, 7290
LG KE800
MOTOROLA E680, E398, E1000, KRZR K1,
MPX220, RAZR2 V8, RIZR Z3,
RIZR Z8, SLVR L7, V3, V80, V500,
V501, V551, V525, V547, V600, V635
NOKIA 2600 CLASSIC, 2630, 3110,
3500, 3650, 3660, 5300, 5500,
6131, 6230, 6230I, 6233/6234,
6260, 6288, 6300, 6310, 6310I,
6600, 6630, 6650, 6670, 6680,
6810, 6820, 7280, 7500 PRISM,
7600, 7610, 7900 PRISM,
8600 LUNA, 8800, 8910, 8910I,
9300, N73, N76, N81 8GB, N90,
N-GAGE, N-GAGE QD, X5700
Panasonic X700
QTEK 8020, S100
SAMSUNG SGH-C180, SGH-D500,
SGH-E370, SGH-E640,
SGH-E730, SGH-E950,
SGH-F500, SGH-J750,
\ SGH-M110, SGH-U700,
SGH-Z400
SHARP GX15, GX30, GX31, GX32, GZ15
SIEMENS S55, S65, SL75
Sony Ericsson K530i, K600i, K750i, K800i,
P1i, P800, P900, T68i, T610,
T630, T650i, V800, W850i,
W880i, W910i, W960, Z600
TELITAL NEOFONE
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 28

31
SISTEMA MANOS LIBRES CON RECONOCIMIENTO DE LA VOZ Y TECNOLOGÍA Bluetooth
®De todas formas, es posible memo-
rizar (en función del tipo de teléfono
móvil) las asociaciones de voz directa-
mente en la agenda del sistema de ma-
nos libres, sin embargo en este caso,
el manos libres reconocerá sólo estas
asociaciones de voz.
ADVERTENCIAPara que el sis-
tema reconozca los mandos de voz
hay que hablar con el tono más natu-
ral posible, pronunciando bien y cla-
ramente las palabras.
Para obtener un buen resultado, se
aconseja efectuar las asociaciones de
voz en las siguientes condiciones:
– con las puertas y ventanillas cerra-
das;
– con la ventilación y el motor apa-
gados (llave de contacto en MAR);
– desde el asiento lado conductor;
– utilizando preferiblemente nom-
bres largos (por ejemplo: “Mario Ros-
si” en vez de “Mario”); el sistema gra-
ba la asociación de voz por un tiem-
po máximo de 2 segundos.Para gestionar una segunda
llamada (en función del tipo
de teléfono móvil):
– para rechazar la segunda llamada
entrante, pulse la tecla A-fig. 1;
– para comunicar con el nuevo co-
rrespondiente, pulse una vez la tecla
B-fig. 1;
– para reanudar la primera conver-
sación pulse nuevamente la tecla
B-fig. 1;
– para terminar la comunicación, pul-
se una vez la tecla A-fig. 1.
ADVERTENCIAEl sistema puede
gestionar la segunda llamada sólo si en
el teléfono móvil está activada la fun-
ción “Aviso de llamada”.
Si desea más información sobre la
asociación de muestras vocales de los
números que aparecen en el asunto,
llamadas mediante palabras clave, y
otras configuraciones, consulte el
manual del teléfono móvil. ADVERTENCIAAntes de utilizar
los mandos de voz, compruebe que en
su teléfono móvil estén activadas las
funciones Bluetooth
®, “Mandos de
voz” y “Wordspotting” (control de las
funciones colgar y descolgar median-
te voz) (dependiendo del tipo de te-
léfono móvil). Las prestaciones del re-
conocimiento de voz varían y depen-
den del modelo de teléfono móvil que
está utilizando.
Para aceptar una llamada: pulse la
tecla B-fig. 1.
Para rechazar una llamada:
pulse la tecla A-fig. 1.
Para terminar una llamada:
pulse la tecla A-fig. 1.
Para volver a marcar el último
número llamado: mantenga pulsa-
da la tecla B-fig. 1en el teclado
hasta que se vuelva a marcar el
número.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 31

34
SISTEMA VIVA-VOZ COM RECONHECIMENTO DA VOZ E TECNOLOGIA Bluetooth
®COMPONENTES
DO SISTEMA
Os principais componentes do siste-
ma são:
– a unidade central electrónica
– o microfone
– os comandos no volante
A centralina electrónica, situada por
baixo do banco do condutor, integra
o transmissor com tecnologia Blue-
tooth
®, o microprocessor para o tra-
tamento dos sinais e o software de
gestão.
O microfone integrado no mostra-
dor fixado no plafonier dianteito é um
componente de alta qualidade, pro-
jectado para garantir a comunicação
ideal em todas as condições.
No volante encontram-se dois
botões, Ae B-fig. 1que permitem ac-
tivar todas as funções do sistema al-
ta-voz.Carregar a tecla A-fig. 1para:
– terminar uma chamada;
– recusar uma chamada.
Carregar a tecla B-fig. 1para:
– activar o reconhecimento da voz;
– aceitar a chamada ou a dupla cha-
mada;
– recompor o último número cha-
mado;
– activar o modo “reservado”.
Com a pressão ao mesmo tem-
po das teclas A e B-fig. 1 por pe-
lo menos 2 segundos se efectua o
apagamento da memória do sis-
tema.
AVISOO apagamento da memória
comporta a desconexão de todos os
telefones memorizados, a eliminação
de todos os números presentes na
memória do sistema viva-voz e ne-
cessita em seguida de um novo pro-
cedimento de conexão para poder uti-
lizar novamente o sistema.TELEMÓVEIS COMPATÍVEIS
Os telemóveis compatíveis com o kit
de mãos livres estão indicados na ta-
bela seguinte:
Marca Modelo
BENQ SIEMENS EF61
BLACKBERRY 7100, 7290
LG KE800
MOTOROLA E680, E398, E1000, KRZR K1,
MPX220, RAZR2 V8, RIZR Z3,
RIZR Z8, SLVR L7, V3, V80, V500,
V501, V551, V525, V547, V600, V635
NOKIA 2600 CLASSIC, 2630, 3110,
3500, 3650, 3660, 5300, 5500,
6131, 6230, 6230I, 6233/6234,
6260, 6288, 6300, 6310, 6310I,
6600, 6630, 6650, 6670, 6680,
6810, 6820, 7280, 7500 PRISM,
7600, 7610, 7900 PRISM,
8600 LUNA, 8800, 8910, 8910I,
9300, N73, N76, N81 8GB, N90,
N-GAGE, N-GAGE QD, X5700
Panasonic X700
QTEK 8020, S100
SAMSUNG SGH-C180, SGH-D500,
SGH-E370, SGH-E640,
SGH-E730, SGH-E950,
SGH-F500, SGH-J750,
\ SGH-M110, SGH-U700,
SGH-Z400
SHARP GX15, GX30, GX31, GX32, GZ15
SIEMENS S55, S65, SL75
Sony Ericsson K530i, K600i, K750i, K800i,
P1i, P800, P900, T68i, T610,
T630, T650i, V800, W850i,
W880i, W910i, W960, Z600
TELITAL NEOFONE
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 34

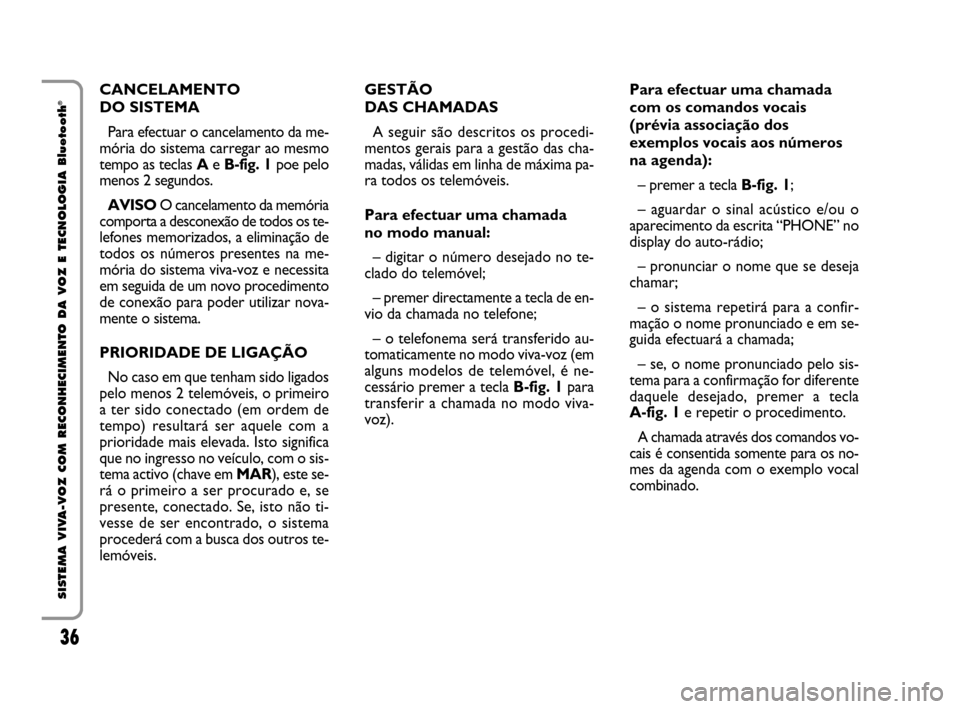

36
SISTEMA VIVA-VOZ COM RECONHECIMENTO DA VOZ E TECNOLOGIA Bluetooth
®CANCELAMENTO
DO SISTEMA
Para efectuar o cancelamento da me-
mória do sistema carregar ao mesmo
tempo as teclas Ae B-fig. 1poe pelo
menos 2 segundos.
AVISOO cancelamento da memória
comporta a desconexão de todos os te-
lefones memorizados, a eliminação de
todos os números presentes na me-
mória do sistema viva-voz e necessita
em seguida de um novo procedimento
de conexão para poder utilizar nova-
mente o sistema.
PRIORIDADE DE LIGAÇÃO
No caso em que tenham sido ligados
pelo menos 2 telemóveis, o primeiro
a ter sido conectado (em ordem de
tempo) resultará ser aquele com a
prioridade mais elevada. Isto significa
que no ingresso no veículo, com o sis-
tema activo (chave em MAR), este se-
rá o primeiro a ser procurado e, se
presente, conectado. Se, isto não ti-
vesse de ser encontrado, o sistema
procederá com a busca dos outros te-
lemóveis.GESTÃO
DAS CHAMADAS
A seguir são descritos os procedi-
mentos gerais para a gestão das cha-
madas, válidas em linha de máxima pa-
ra todos os telemóveis.
Para efectuar uma chamada
no modo manual:
– digitar o número desejado no te-
clado do telemóvel;
– premer directamente a tecla de en-
vio da chamada no telefone;
– o telefonema será transferido au-
tomaticamente no modo viva-voz (em
alguns modelos de telemóvel, é ne-
cessário premer a tecla B-fig. 1para
transferir a chamada no modo viva-
voz).Para efectuar uma chamada
com os comandos vocais
(prévia associação dos
exemplos vocais aos números
na agenda):
– premer a tecla B-fig. 1;
– aguardar o sinal acústico e/ou o
aparecimento da escrita “PHONE” no
display do auto-rádio;
– pronunciar o nome que se deseja
chamar;
– o sistema repetirá para a confir-
mação o nome pronunciado e em se-
guida efectuará a chamada;
– se, o nome pronunciado pelo sis-
tema para a confirmação for diferente
daquele desejado, premer a tecla
A-fig. 1e repetir o procedimento.
A chamada através dos comandos vo-
cais é consentida somente para os no-
mes da agenda com o exemplo vocal
combinado.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 36

37
SISTEMA VIVA-VOZ COM RECONHECIMENTO DA VOZ E TECNOLOGIA Bluetooth®
O sistema viva-voz pode reconhecer
todos os exemplos vocais gravados no
telemóvel, consentindo de chiamar
com o comando vocal todos os núme-
ros combinados aos exemplos vocais.
É sempre possível memorizar (em
função do tipo de telemóvel) os exem-
plos vocais directamente na agenda do
sistema viva-voz mas, neste caso, o sis-
tema viva-voz reconhecerá somente es-
tes exemplos vocais.
AVISOPara ser reconhecido pelo
sistema se devem pronunciar os co-
mandos vocais mantendo uma tonali-
dade mais natural possível, falando
pausadamente e de modo claro as pa-
lavras.
Para um resultado ideal, se aconsel-
ha de efectuar as operações de em-
parelhamento do exemplo vocal nas
seguintes condições:
– com as portas e janelas fechadas;
– com a ventilação e o motor desli-
gados (chave em MAR);
– do banco do lado condutor;Para controlar uma segunda
chamada (em função do tipo de
telemóvel):
– para recusar a segunda chamada
em chegada premer a tecla A-fig. 1;
– para comunicar com o novo co-
rrespondente premer uma vez a te-
cla B-fig. 1;
– para retomar a primeira conver-
sação premer mais uma vez a tecla
B-fig. 1;
– para terminar a comunicação, pre-
mer uma vez a tecla A-fig. 1.
AVISOO sistema é capaz de con-
trolar a segunda chamada somente se
no telemóvel a função “Avviso di chia-
mata” (Aviso de chamada) estiver ac-
tivada.
Consulte o manual do telemóvel para
ter mais informações sobre a
associação de amostras vocais aos
números na agenda, chamadas através
de palavras chaves, e outras configu-
rações. – utilizando de preferência nomes
longos (por exemplo: “Mario Rossi”
ao contrário de “Mario”); o sistema
grava o exemplo vocal por um tem-
po máximo de 2 segundos.
AVISOAntes de utilizar os coman-
dos vocais verificar que no telemóvel
as funções Bluetooth
®, “Comandos
de voz” e “Wordspotting” (em função
do tipo de telemóvel) estejam activas.
Os rendimentos do reconhecimento
vocal são variáveis e dependentes do
modelo de telemóvel utilizado.
Para aceitar uma chamada: pre-
mer a tecla B-fig. 1.
Para recusar uma chamada: pre-
mer a tecla A-fig. 1.
Para concluir uma chamada:
premer a tecla A-fig. 1.
Para recompor o último núme-
ro chamado: premer e manter
carregada a tecla B-fig. 1até a
recomposição do número.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 37
