CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
31/12 (2.583)
2e:
32/16 (2.000)
3e:
30/18 (1.667)
4e:
26/18 (1.444)
5e:
27/21 (1.286)
6e:
23/20 (1.150)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
24.00 °
Chasse:
97.0 mm (3.82 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
DUNLOP/D209F PT
Fabricant/modèle:
MICHELIN/Pilot POWER PPneu arrière:Type:
Sans chambre (Tubeless)Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
DUNLOP/D209PT
Fabricant/modèle:
MICHELIN/Pilot POWER
Charge:Charge maximale:
193 kg (425 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–193 kg (198–425 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
U2C0F1F0.book Page 2 Thursday, July 6, 2006 9:54 AM
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26520
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 3-19.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
FAU38931
Conduite en solo Un cache destiné à être monté à la place de
la selle du passager et des caches destinés
à recouvrir les orifices de carénage visibles
après le retrait des repose-pieds ont été li-
vrés à l’achat du véhicule. Il faut confier la
pose et la dépose de ces caches à un con-
cessionnaire Yamaha, qui, le cas échéant,
se chargera aussi d’effectuer la modifica-
tion des documents d’immatriculation.
1.Étiquette des codes du modèle
U2C0F1F0.book Page 2 Thursday, July 6, 2006 9:54 AM

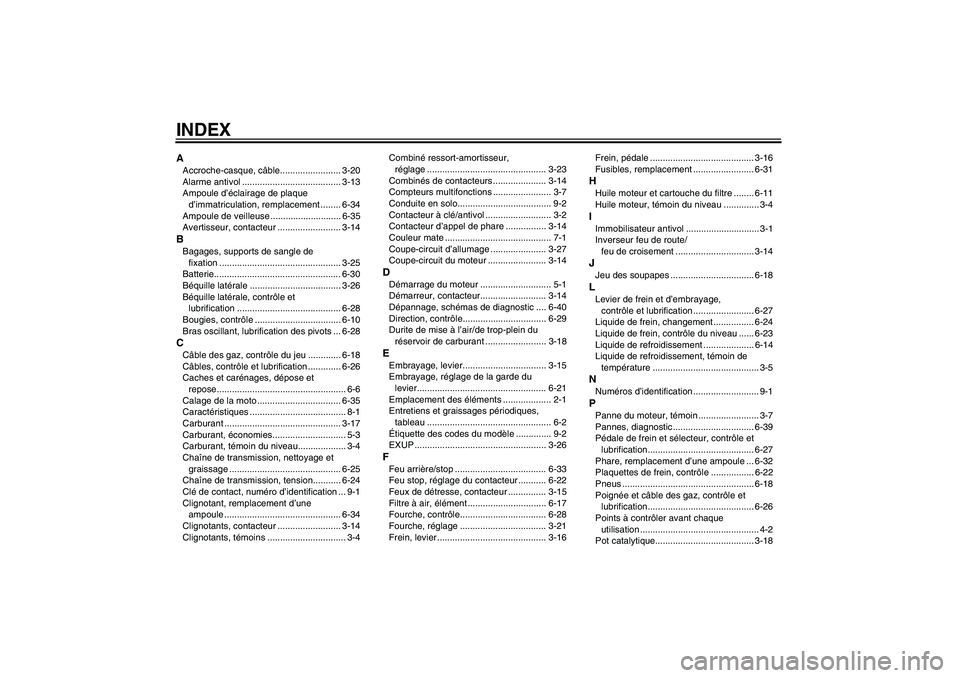

INDEXAAccroche-casque, câble........................ 3-20
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-34
Ampoule de veilleuse ............................ 6-35
Avertisseur, contacteur ......................... 3-14BBagages, supports de sangle de
fixation ................................................ 3-25
Batterie.................................................. 6-30
Béquille latérale .................................... 3-26
Béquille latérale, contrôle et
lubrification ......................................... 6-28
Bougies, contrôle .................................. 6-10
Bras oscillant, lubrification des pivots ... 6-28CCâble des gaz, contrôle du jeu ............. 6-18
Câbles, contrôle et lubrification ............. 6-26
Caches et carénages, dépose et
repose................................................... 6-6
Calage de la moto ................................. 6-35
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-17
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Chaîne de transmission, nettoyage et
graissage ............................................ 6-25
Chaîne de transmission, tension........... 6-24
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-34
Clignotants, contacteur ......................... 3-14
Clignotants, témoins ............................... 3-4Combiné ressort-amortisseur,
réglage ............................................... 3-23
Combinés de contacteurs ..................... 3-14
Compteurs multifonctions ....................... 3-7
Conduite en solo..................................... 9-2
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-14
Couleur mate .......................................... 7-1
Coupe-circuit d’allumage ...................... 3-27
Coupe-circuit du moteur ....................... 3-14
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-14
Dépannage, schémas de diagnostic .... 6-40
Direction, contrôle................................. 6-29
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-18EEmbrayage, levier................................. 3-15
Embrayage, réglage de la garde du
levier................................................... 6-21
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2
EXUP .................................................... 3-26FFeu arrière/stop .................................... 6-33
Feu stop, réglage du contacteur ........... 6-22
Feux de détresse, contacteur ............... 3-15
Filtre à air, élément ............................... 6-17
Fourche, contrôle.................................. 6-28
Fourche, réglage .................................. 3-21
Frein, levier ........................................... 3-16Frein, pédale ......................................... 3-16
Fusibles, remplacement ........................ 6-31
HHuile moteur et cartouche du filtre ........ 6-11
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/
feu de croisement ............................... 3-14JJeu des soupapes ................................. 6-18LLevier de frein et d’embrayage,
contrôle et lubrification ........................ 6-27
Liquide de frein, changement ................ 6-24
Liquide de frein, contrôle du niveau ...... 6-23
Liquide de refroidissement .................... 6-14
Liquide de refroidissement, témoin de
température .......................................... 3-5NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-39
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-27
Phare, remplacement d’une ampoule ... 6-32
Plaquettes de frein, contrôle ................. 6-22
Pneus .................................................... 6-18
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-26
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-18
