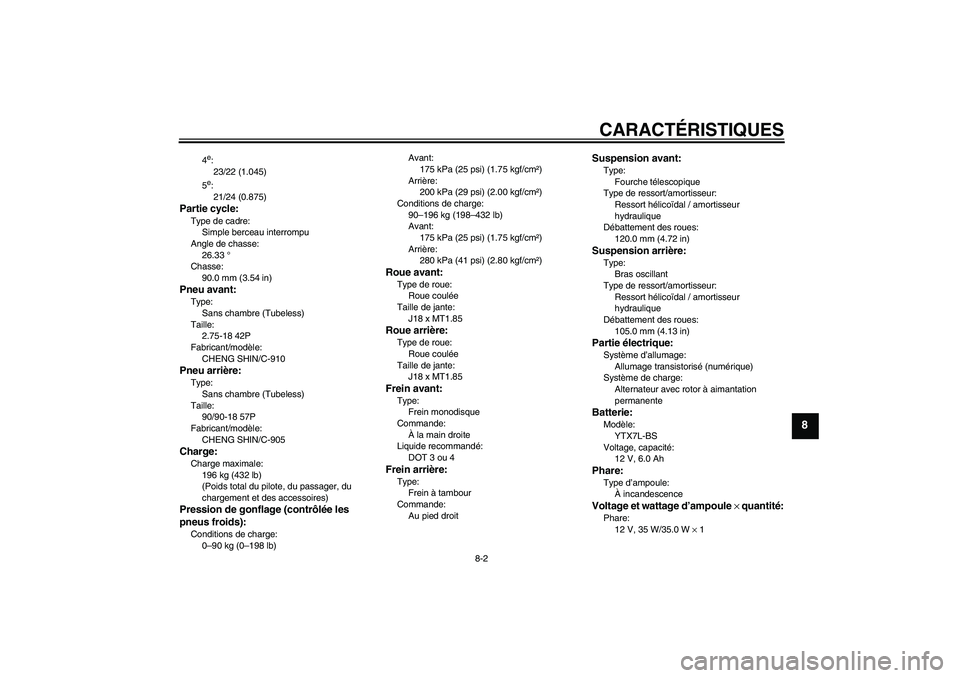

CARACTÉRISTIQUES
8-2
8
4e:
23/22 (1.045)
5e:
21/24 (0.875)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.33 °
Chasse:
90.0 mm (3.54 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
2.75-18 42P
Fabricant/modèle:
CHENG SHIN/C-910Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
90/90-18 57P
Fabricant/modèle:
CHENG SHIN/C-905Charge:Charge maximale:
196 kg (432 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
175 kPa (25 psi) (1.75 kgf/cm²)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm²)
Conditions de charge:
90–196 kg (198–432 lb)
Avant:
175 kPa (25 psi) (1.75 kgf/cm²)
Arrière:
280 kPa (41 psi) (2.80 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
J18 x MT1.85Roue arrière:Type de roue:
Roue coulée
Taille de jante:
J18 x MT1.85Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 3 ou 4Frein arrière:Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
105.0 mm (4.13 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTX7L-BS
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:
À incandescenceVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35.0 W × 1
U3D9F1F0.book Page 2 Thursday, October 12, 2006 9:54 AM

CARACTÉRISTIQUES
8-3
8
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage des instruments:
12 V, 1.7 W × 4
Témoin de point mort:
14 V, 3.0 W × 1
Témoin de feu de route:
14 V, 3.0 W × 1
Témoin des clignotants:
14 V, 3.0 W × 1
Témoin d’avertissement de panne du moteur:
14 V, 3.0 W × 1Fusible:Fusible:
15.0 A
U3D9F1F0.book Page 3 Thursday, October 12, 2006 9:54 AM

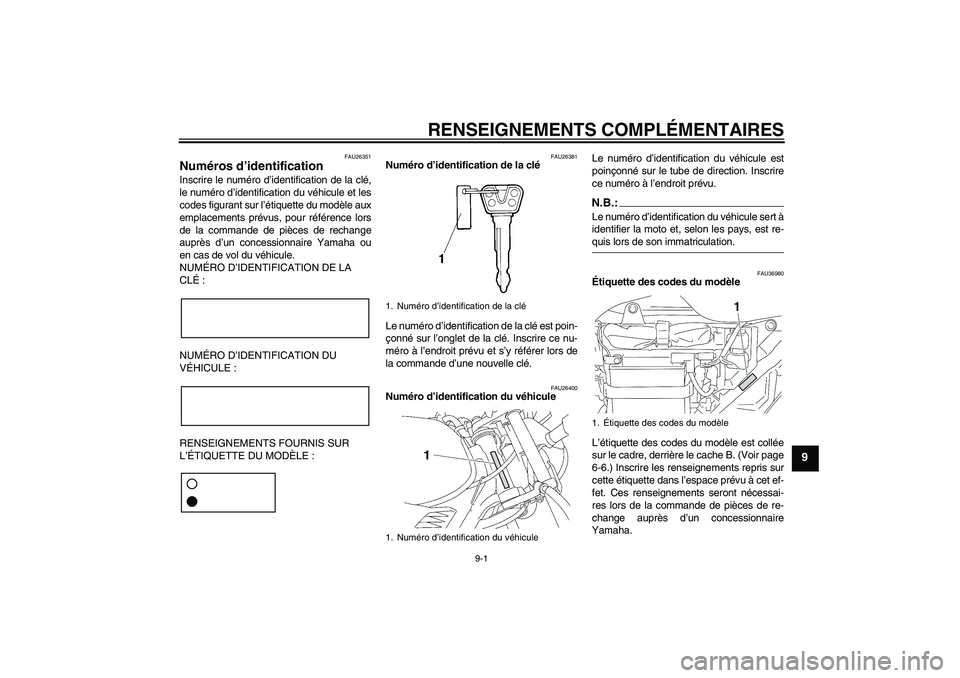

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU36980
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, derrière le cache B. (Voir page
6-6.) Inscrire les renseignements repris sur
cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessai-
res lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U3D9F1F0.book Page 1 Thursday, October 12, 2006 9:54 AM

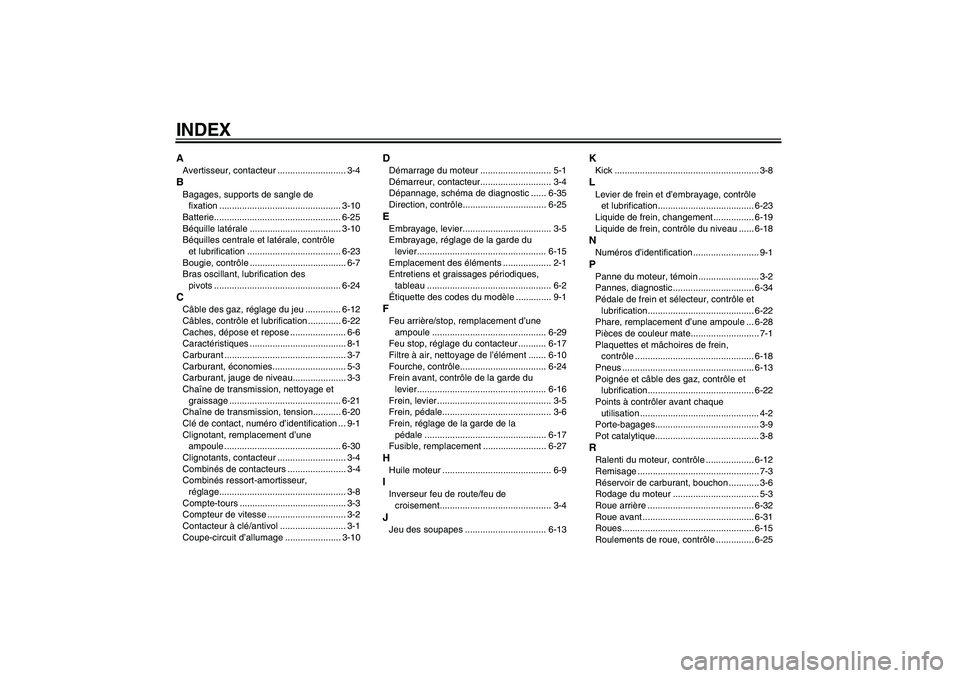

INDEXAAvertisseur, contacteur ........................... 3-4BBagages, supports de sangle de
fixation ................................................ 3-10
Batterie.................................................. 6-25
Béquille latérale .................................... 3-10
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-23
Bougie, contrôle ...................................... 6-7
Bras oscillant, lubrification des
pivots .................................................. 6-24CCâble des gaz, réglage du jeu .............. 6-12
Câbles, contrôle et lubrification ............. 6-22
Caches, dépose et repose ...................... 6-6
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-7
Carburant, économies............................. 5-3
Carburant, jauge de niveau..................... 3-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-21
Chaîne de transmission, tension........... 6-20
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-30
Clignotants, contacteur ........................... 3-4
Combinés de contacteurs ....................... 3-4
Combinés ressort-amortisseur,
réglage.................................................. 3-8
Compte-tours .......................................... 3-3
Compteur de vitesse ............................... 3-2
Contacteur à clé/antivol .......................... 3-1
Coupe-circuit d’allumage ...................... 3-10
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur............................ 3-4
Dépannage, schéma de diagnostic ...... 6-35
Direction, contrôle................................. 6-25EEmbrayage, levier................................... 3-5
Embrayage, réglage de la garde du
levier................................................... 6-15
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-29
Feu stop, réglage du contacteur ........... 6-17
Filtre à air, nettoyage de l’élément ....... 6-10
Fourche, contrôle.................................. 6-24
Frein avant, contrôle de la garde du
levier................................................... 6-16
Frein, levier ............................................. 3-5
Frein, pédale........................................... 3-6
Frein, réglage de la garde de la
pédale ................................................ 6-17
Fusible, remplacement ......................... 6-27HHuile moteur ........................................... 6-9IInverseur feu de route/feu de
croisement............................................ 3-4JJeu des soupapes ................................ 6-13
KKick ......................................................... 3-8LLevier de frein et d’embrayage, contrôle
et lubrification...................................... 6-23
Liquide de frein, changement ................ 6-19
Liquide de frein, contrôle du niveau ...... 6-18NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-2
Pannes, diagnostic ................................ 6-34
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-22
Phare, remplacement d’une ampoule ... 6-28
Pièces de couleur mate........................... 7-1
Plaquettes et mâchoires de frein,
contrôle ............................................... 6-18
Pneus .................................................... 6-13
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-22
Points à contrôler avant chaque
utilisation ............................................... 4-2
Porte-bagages......................................... 3-9
Pot catalytique......................................... 3-8RRalenti du moteur, contrôle ................... 6-12
Remisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-6
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-32
Roue avant ............................................ 6-31
Roues .................................................... 6-15
Roulements de roue, contrôle ............... 6-25
U3D9F1F0.book Page 1 Thursday, October 12, 2006 9:54 AM

INDEX
SSécurité.................................................. 1-1
Sélecteur ................................................ 3-5
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de feu de route .......................... 3-2
Témoin des clignotants........................... 3-2
Témoin du point mort.............................. 3-2
Témoins et témoins d’alerte ................... 3-2
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-30
Vitesses, sélection .................................. 5-2
