2007 YAMAHA XT660R ESP

INTRODUZIONE
HAU10100
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XT660R/XT660X, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella pro-
gettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra XT660R/XT660X offre. Il libretto di
uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche
come salvaguardare sé stessi e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni altra cosa.
U5VKH1H0.book Page 1 Thursday, July 20, 2006 9:44 AM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAUM1010
XT660R/XT660X
USO E MANUTENZIONE
©2006 della MBK INDUSTRIE
1a edizione, luglio 2006
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
MBK INDUSTRIE.
Stampato in Francia.
U5VKH1H0.book Page 2 Thursday, July 20, 2006 9:44 AM

1-1
1
INFORMAZIONI DI SICUREZZA
HAU10311
I MOTOCICLI SONO VEICOLI A DUE
RUOTE SULLO STESSO ASSE LONGI-
TUDINALE. IL LORO UTILIZZO E FUN-
ZIONAMENTO IN SICUREZZA
DIPENDONO DALL’USO DI TECNICHE DI
GUIDA CORRETTE E DALL’ESPERIENZA
DEL PILOTA. TUTTI I PILOTI DEVONO
ESSERE A CONOSCENZA DEI SEGUEN-
TI REQUISITI PRIMA DI UTILIZZARE
QUESTO MOTOCICLO.
IL PILOTA DEVE:

RICEVERE INFORMAZIONI COM-
PLETE DA UNA FONTE COMPE-
TENTE SU TUTTI GLI ASPETTI DEL
FUNZIONAMENTO DEL MOTOCI-
CLO.


RISPETTARE LE AVVERTENZE E
LE ISTRUZIONI DI MANUTENZIONE
CONTENUTI NEL LIBRETTO USO E
MANUTENZIONE.


RICEVERE UN ADDESTRAMENTO
QUALIFICATO NELLE TECNICHE DI
GUIDA CORRETTE ED IN SICUREZ-
ZA.


POTER DISPORRE DI UNA ASSI-
STENZA TECNICA PROFESSIONA-
LE, COME INDICATO NEL
LIBRETTO USO E MANUTENZIONE
E/O RICHIESTO DALLE CONDIZIO-
NI MECCANICHE.Guida in sicurezza


Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati possono
aiutare a prevenire gli incidenti.


Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.


La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella “zona d’ombra” di un
altro veicolo.


Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.


Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’ECCESSIVA VELOCITÀ
o dell’inclinazione (angolazione insuffi-
ciente rispetto alla velocità di marcia).
Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
U5VKH1H0.book Page 1 Thursday, July 20, 2006 9:44 AM

INFORMAZIONI DI SICUREZZA
1-3
1
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.


Non attaccare al manubrio, alla forcel-
la o al parafango anteriore oggetti
grandi o pesanti. Questi oggetti, com-
presi carichi del genere dei sacchi a
pelo, sacchi per effetti personali o ten-
de, possono provocare instabilità o ri-
durre la risposta dello sterzo.
Accessori
Gli accessori originali Yamaha sono stati
studiati appositamente per l’utilizzo su que-
sto motociclo. Poiché la Yamaha non è in
grado di provare tutti gli altri accessori di-
sponibili, siete personalmente responsabili
della scelta, dell’installazione e dell’uso cor-
retto di accessori non Yamaha. Usare
estrema cautela nella scelta e nell’installa-
zione di qualsiasi accessorio.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimentodel pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se tali accessori
superano la capacità dell’impianto
elettrico del motociclo, si potrebbe ve-
rificare un guasto, che potrebbe cau-
sare una pericolosa perdita
dell’illuminazione o della potenza del
motore.
Benzina e gas di scarico


LA BENZINA È ALTAMENTE INFIAM-
MABILE:
Al rifornimento, spegnere sempre il
motore.
Durante il rifornimento, stare attenti
a non versare benzina sul motore o
sull’impianto di scarico.
Non effettuare mai il rifornimento fu-
mando o in vicinanza di fiamme li-
bere.


Non avviare mai il motore e farlo fun-
zionare per qualsiasi lasso di tempo in
ambienti chiusi. I gas di scarico sono
velenosi e possono provocare la perdi-
ta della conoscenza e la morte in bre-
U5VKH1H0.book Page 3 Thursday, July 20, 2006 9:44 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10972
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


una ECU


una spia del sistema immobilizzatore
(Vedere pagina 3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Dato che la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE:
HCA11820


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dall’inter-
ruttore di accensione, in quanto
possono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U5VKH1H0.book Page 1 Thursday, July 20, 2006 9:44 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAUM1791
Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te
1. Aprire il coperchietto della serratura
tappo serbatoio carburante.
2. Inserire la chiave nella serratura e farle
fare un quarto di giro in senso orario.
La serratura si apre e si può togliere il
tappo serbatoio carburante.
Per installare il tappo serbatoio carbu-
rante
1. Premere ed installare il tappo serbato-
io carburante in posizione con la chia-
ve inserita nella serratura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, e poi sfilarla.
NOTA:Non si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11140
Verificare che il tappo del serbatoio del
carburante sia installato correttamenteprima di utilizzare il motociclo.
HAU13211
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio carburante fino al fondo del boc-
chettone riempimento, come illustrato nella
figura.
AVVERTENZA
HWA10880


Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.


Evitare di versare carburante sulmotore caldo.
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
U5VKH1H0.book Page 10 Thursday, July 20, 2006 9:44 AM

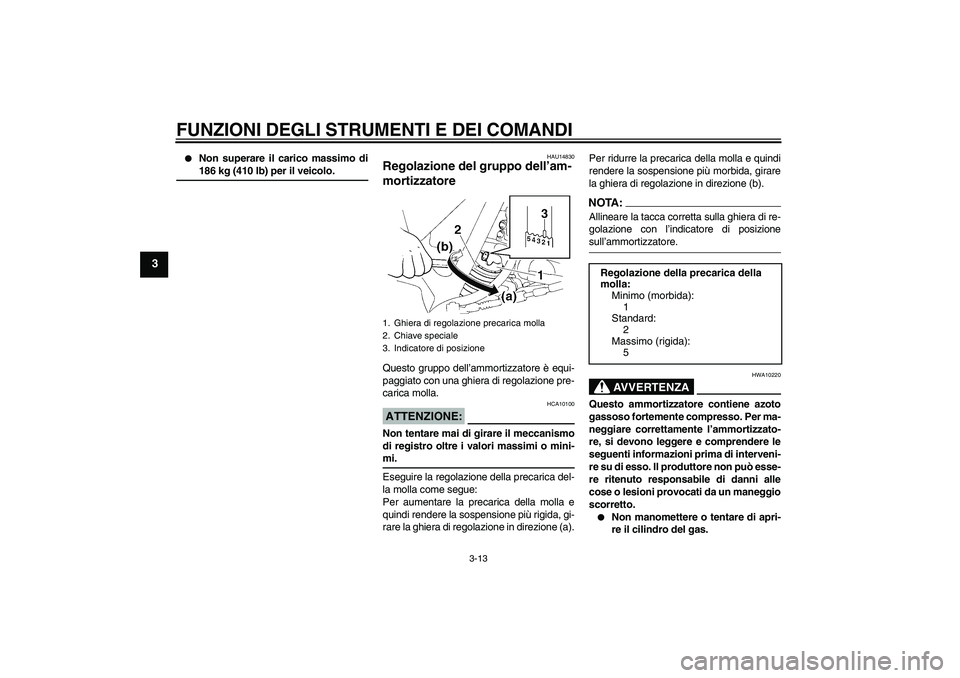

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3


Non superare il carico massimo di186 kg (410 lb) per il veicolo.
HAU14830
Regolazione del gruppo dell’am-
mortizzatore Questo gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
Eseguire la regolazione della precarica del-
la molla come segue:
Per aumentare la precarica della molla e
quindi rendere la sospensione più rigida, gi-
rare la ghiera di regolazione in direzione (a).Per ridurre la precarica della molla e quindi
rendere la sospensione più morbida, girare
la ghiera di regolazione in direzione (b).
NOTA:Allineare la tacca corretta sulla ghiera di re-
golazione con l’indicatore di posizionesull’ammortizzatore.
AVVERTENZA
HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per ma-
neggiare correttamente l’ammortizzato-
re, si devono leggere e comprendere le
seguenti informazioni prima di interveni-
re su di esso. Il produttore non può esse-
re ritenuto responsabile di danni alle
cose o lesioni provocati da un maneggio
scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.
1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Indicatore di posizione
Regolazione della precarica della
molla:
Minimo (morbida):
1
Standard:
2
Massimo (rigida):
5
U5VKH1H0.book Page 13 Thursday, July 20, 2006 9:44 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3


Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.


Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-sionario Yamaha.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA:L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppure
se non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
U5VKH1H0.book Page 14 Thursday, July 20, 2006 9:44 AM
