2007 YAMAHA MT-03 Notices Demploi (in French)

TABLE DES MATIÈRES
Nettoyage et graissage de la
chaîne de transmission ............6-24
Contrôle et lubrification
des câbles ................................6-25
Contrôle et lubrification de la
poignée et du câble des gaz ....6-25
Contrôle et lubrification des leviers
de frein et d'embrayage ...........6-26
Lubrification de la pédale de frein...6-26
Contrôle et lubrification de
la béquille latérale ....................6-27
Lubrification de la suspension
latérale ....................................6-27
Contrôle de la fourche ....................6-27
Contrôle de la direction ...................6-28
Contrôle des roulements de roue .....6-29
Batterie ............................................6-29
Remplacement des fusibles ............6-31
Remplacement de l'ampoule
du phare ...................................6-33
Remplacement d'une ampoule
de veilleuse ..............................6-34
Remplacement de l’ampoule
de feu arrière/stop ....................6-34
Remplacement d'une ampoule
de clignotant .............................6-35
Remplacement de l'ampoule
d'éclairage de la plaque
d'immatriculation ......................6-36Calage de la moto...........................6-36
Roue avant......................................6-37
Roue arrière ....................................6-38
Diagnostic de pannes .....................6-39
Schémas de diagnostic
de pannes ................................6-40
SOIN ET REMISAGE DE LA MOTO...7-1
Soin ...................................................7-1
Remisage ..........................................7-3
CARACTÉRISTIQUES.........................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.........................9-1
Numéros d'identification ....................9-1
MY03 01-03 FRA 17-10-2005 16:45 Pagina 7

1-1
1
2
3
4
5
6
7
8
9
10

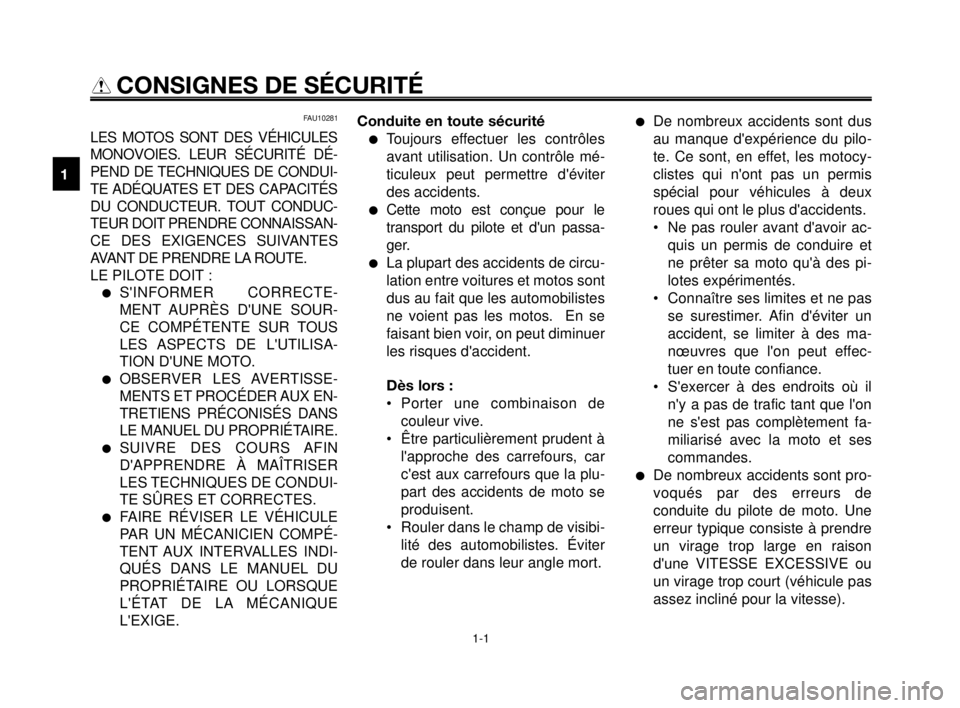

CONSIGNES DE SÉCURITÉ
FAU10281
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉ-
PEND DE TECHNIQUES DE CONDUI-
TE ADÉQUATES ET DES CAPACITÉS
DU CONDUCTEUR. TOUT CONDUC-
TEUR DOIT PRENDRE CONNAISSAN-
CE DES EXIGENCES SUIVANTES
AVANT DE PRENDRE LA ROUTE.
LE PILOTE DOIT :
S'INFORMER CORRECTE-
MENT AUPRÈS D'UNE SOUR-
CE COMPÉTENTE SUR TOUS
LES ASPECTS DE L'UTILISA-
TION D'UNE MOTO.
OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS
LE MANUEL DU PROPRIÉTAIRE.
SUIVRE DES COURS AFIN
D'APPRENDRE À MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.
FAIRE RÉVISER LE VÉHICULE
PAR UN MÉCANICIEN COMPÉ-
TENT AUX INTERVALLES INDI-
QUÉS DANS LE MANUEL DU
PROPRIÉTAIRE OU LORSQUE
L'ÉTAT DE LA MÉCANIQUE
L'EXIGE.Conduite en toute sécurité
Toujours effectuer les contrôles
avant utilisation. Un contrôle mé-
ticuleux peut permettre d'éviter
des accidents.
Cette moto est conçue pour le
transport du pilote et d'un passa-
ger.
La plupart des accidents de circu-
lation entre voitures et motos sont
dus au fait que les automobilistes
ne voient pas les motos. En se
faisant bien voir, on peut diminuer
les risques d'accident.
Dès lors :
• Porter une combinaison de
couleur vive.
• Être particulièrement prudent à
l'approche des carrefours, car
c'est aux carrefours que la plu-
part des accidents de moto se
produisent.
• Rouler dans le champ de visibi-
lité des automobilistes. Éviter
de rouler dans leur angle mort.
De nombreux accidents sont dus
au manque d'expérience du pilo-
te. Ce sont, en effet, les motocy-
clistes qui n'ont pas un permis
spécial pour véhicules à deux
roues qui ont le plus d'accidents.
• Ne pas rouler avant d'avoir ac-
quis un permis de conduire et
ne prêter sa moto qu'à des pi-
lotes expérimentés.
• Connaître ses limites et ne pas
se surestimer. Afin d'éviter un
accident, se limiter à des ma-
nœuvres que l'on peut effec-
tuer en toute confiance.
• S'exercer à des endroits où il
n'y a pas de trafic tant que l'on
ne s'est pas complètement fa-
miliarisé avec la moto et ses
commandes.
De nombreux accidents sont pro-
voqués par des erreurs de
conduite du pilote de moto. Une
erreur typique consiste à prendre
un virage trop large en raison
d'une VITESSE EXCESSIVE ou
un virage trop court (véhicule pas
assez incliné pour la vitesse).
MY03 01-03 FRA 17-10-2005 16:45 Pagina 8

1
2
3
4
5
6
7
8
9
10
CONSIGNES DE SÉCURITÉ
• Toujours respecter les limites
de vitesse et ne jamais rouler
plus vite que ne le permet l'état
de la route et le trafic.
• Toujours signaler clairement
son intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle de la
moto.
• Le passager doit toujours se te-
nir des deux mains, soit au pilo-
te, soit à la poignée du passager
ou à la poignée de manutention,
si le modèle en est pourvu, et
garder les deux pieds sur les re-
pose-pieds du passager.
• Ne jamais prendre en charge
un passager qui ne puisse pla-
cer fermement ses deux pieds
sur les repose-pieds.
Ne jamais conduire après avoir
absorbé de l'alcool, certains mé-
dicaments ou des drogues.
Cette moto a été conçue pour
être utilisée sur route unique-
ment. Ce n'est pas un véhicule
tout-terrain.
Équipement
La plupart des accidents mortels en
moto résultent de blessures à la tête. Le
port du casque est le seul moyen d'évi-
ter ou de limiter les blessures à la tête.
Toujours porter un casque homo-
logué.
Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s'accrocher aux leviers de com-
mande, aux repose-pieds ou mê-
me aux roues, ce qui risque d'être
la cause d'un accident.
Ne jamais toucher le moteur ou
l'échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des vê-
tements de protection qui cou-
vrent les jambes, les chevilles et
les pieds.
Les consignes ci-dessus s'adres-
sent également au passager.
Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d'origine peuvent rendre la conduite
de la moto dangereuse et être la cau-
se d'accidents graves. Certaines mo-
difications peuvent, en outre, rendre
l'utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur la moto peut
réduire sa stabilité et sa maniabilité si la
répartition du poids est modifiée. Afin
d'éviter tout risque d'accident, monter
accessoires et bagages avec beau-
coup de soin. Redoubler de prudence
lors de la conduite d'une moto chargée
1-2
MY03 01-03 FRA 17-10-2005 16:45 Pagina 9

CONSIGNES DE SÉCURITÉ
d'accessoires ou de bagages. Voici
quelques directives à suivre concer-
nant les accessoires et le chargement :
Charge
S'assurer que le poids total du pilote,
du passager, des bagages et des ac-
cessoires ne dépasse pas la charge
maximum.quemment les fixations des ac-
cessoires et des bagages.
Ne jamais placer des objets
lourds ou volumineux sur le gui-
don, la fourche ou le garde-boue
avant. Ces objets (ex. : sac de
couchage, sac à dos ou tente)
peuvent déstabiliser la direction
et rendre le maniement plus
difficile.
Accessoires
Des accessoires Yamaha d'origine
sont disponibles. Ceux-ci sont spécia-
lement conçus pour cette moto. Yama-
ha ne pouvant tester tous les acces-
soires disponibles sur le marché, le
propriétaire est personnellement res-
ponsable de la sélection, du montage
et de l'utilisation d'accessoires d'autres
marques. Sélectionner et monter judi-
cieusement tout accessoire.
Respecter les conseils suivants lors du
montage d'accessoires, ainsi que ceux
donnés à la section "Charge".
Ne jamais monter d'accessoires
ou transporter de bagages qui
pourraient nuire au bon fonction-
nement de la moto. Examiner soi-
gneusement les accessoires
avant de les monter pour s'assu-
rer qu'ils ne réduisent en rien la
garde au sol, l'angle d'inclinaison
dans les virages, le débattement
limite de la suspension, la course
de la direction ou le fonctionne-
ment des commandes. Vérifier
aussi qu'ils ne cachent pas les
feux et catadioptres.
• Les accessoires montés sur le
guidon ou autour de la fourche
peuvent créer des déséqui-
libres dus à une mauvaise dis-
tribution du poids ou à des
changements d'ordre aérody-
namique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent
être aussi légers et compacts
que possible.
• Des accessoires volumineux
risquent de gravement réduire
la stabilité de la moto en raison
d'effets aérodynamiques.
1-3
1
2
3
4
5
6
7
8
9
10
Charge maximale :
186 kg (410 lb)
Même lorsque cette limite de poids
n'est pas dépassée, garder les points
suivants à l'esprit :
Les bagages et les accessoires
doivent être fixés aussi bas et
près de la moto que possible.
S'efforcer de répartir au mieux le
poids de façon égale des deux
côtés de la moto afin de ne pas la
déséquilibrer.
Un déplacement soudain du char-
gement peut créer un déséqui-
libre. S'assurer que les acces-
soires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
MY03 01-03 FRA 17-10-2005 16:45 Pagina 10

1
2
3
4
5
6
7
8
9
10
CONSIGNES DE SÉCURITÉ
Le vent peut avoir tendance à
soulever la moto et le vent laté-
ral peut la rendre instable. De
tels accessoires peuvent éga-
lement rendre le véhicule in-
stable lors du croisement ou du
dépassement de camions.
• Certains accessoires peuvent
forcer le pilote à modifier sa
position de conduite. Une po-
sition de conduite incorrecte
réduit la liberté de mouve-
ment du pilote et peut limiter
son contrôle du véhicule. De
tels accessoires ne sont donc
pas recommandés.
La prudence est de rigueur lors
de l'installation de tout accessoire
électrique supplémentaire. Si les
accessoires excèdent la capacité
du système électrique de la moto,
une panne électrique peut résul-
ter, ce qui risque de provoquer
des problèmes d'éclairage et une
perte de puissance du moteur.Essence et gaz d'échappement
L'ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
• Toujours couper le moteur
avant de faire le plein.
• Bien veiller à ne pas renverser
d'essence sur le moteur et sur
les éléments de l'échappement.
• Ne pas faire le plein en fumant
ou à proximité d'une flamme.
Ne jamais mettre le moteur en
marche ou le laisser tourner dans
un local fermé. Les gaz d'échappe-
ment sont toxiques et peuvent en-
traîner une perte de connaissance
et même la mort en peu de temps.
Ne laisser tourner le moteur que
dans un endroit bien ventilé.
Toujours couper le moteur et reti-
rer la clé de contact avant de lais-
ser la moto sans surveillance. Au
moment de se garer, garder les
points suivants à l'esprit :
• Comme le moteur et les éléments
de l'échappement peuvent deve-
nir brûlants, il convient de se ga-
rer de façon à ce que les piétons
ou les enfants ne risquent pas de
toucher ces éléments.• Ne pas garer la moto dans une
descente ou sur un sol meuble,
car elle pourrait facilement se
renverser.
• Ne pas garer la moto près
d'une source de flammes ou
d'étincelles (ex. un poêle au pé-
trole ou un brasier quel-
conque), afin d'éviter tout
risque d'incendie.
Lors du transport de la moto dans
un autre véhicule, s'assurer qu'el-
le soit bien à la verticale. Si la mo-
to est inclinée, de l'essence
risque de fuir du réservoir de car-
burant.
En cas d'ingestion d'essence,
d'inhalation importante de vapeur
d'essence ou d'éclaboussure
dans les yeux, consulter immé-
diatement un médecin. En cas
d'éclaboussure d'essence sur la
peau ou les vêtements, se laver
immédiatement à l'eau et au sa-
von et changer de vêtements.
1-4
MY03 01-03 FRA 17-10-2005 16:45 Pagina 11

DESCRIPTION
FAU10410
Vue gauche
1. Fusible principal (page 6-31)
2. Batterie (page 6-29)
3. Vis de réglage du ralenti (page 6-14)
4. Élément du filtre à air (page 6-13)
5. Trousse de réparation (page 6-1)6. Serrure de selle (page 3-14)
7. Sélecteur (page 3-10)
8. Vis de vidange d’huile moteur (carter moteur) (page 6-9)
9. Vis de vidange d’huile moteur (réservoir d’huile) (page 6-9)
2-1
1
2
3
4
5
6
7
8
9
10
MY03 01-03 FRA 17-10-2005 16:52 Pagina 12

1
2
3
4
5
6
7
8
9
10
DESCRIPTION
FAU10420
Vue droite
2-2
10. Poignée de manutention
11. Boîtier à fusibles (page 6-32)
12. Réservoir du liquide de frein arrière (page 6-21)
13. Réservoir du liquide de frein avant (page 6-21)
14. Vase d’expansion (page 6-12)
15. Bouchon de remplissage de l’huile moteur (page 6-8)16. Vis de vidange du liquide de refroidissement (page 6-12)
17. Élément de filtre à huile moteur (page 6-10)
18. Bague de réglage de la précontrainte de ressort du combiné res-
sort-amortisseur (page 3-16)
19. Pédale de frein (page 3-11)
MY03 01-03 FRA 17-10-2005 16:45 Pagina 13

DESCRIPTION
FAU10430
Commandes et instruments
1. Levier d’embrayage (page 3-10)
2. Combiné de contacteurs gauche (page 3-9)
3. Bloc de compteurs multifonctions et témoins d'alerte (page 3-3, 3-5)
4. Contacteur à clé/antivol (page 3-2)5. Combiné de contacteurs droit (page 3-9)
6. Poignée des gaz (page 6-15)
7. Levier de frein (page 3-11)
8. Bouchon du réservoir de carburant (page 3-11)
2-3
1
2
3
4
5
6
7
8
9
10
MY03 01-03 FRA 17-10-2005 16:45 Pagina 14
