2007 YAMAHA FZ6 N Manuale de Empleo (in Spanish)

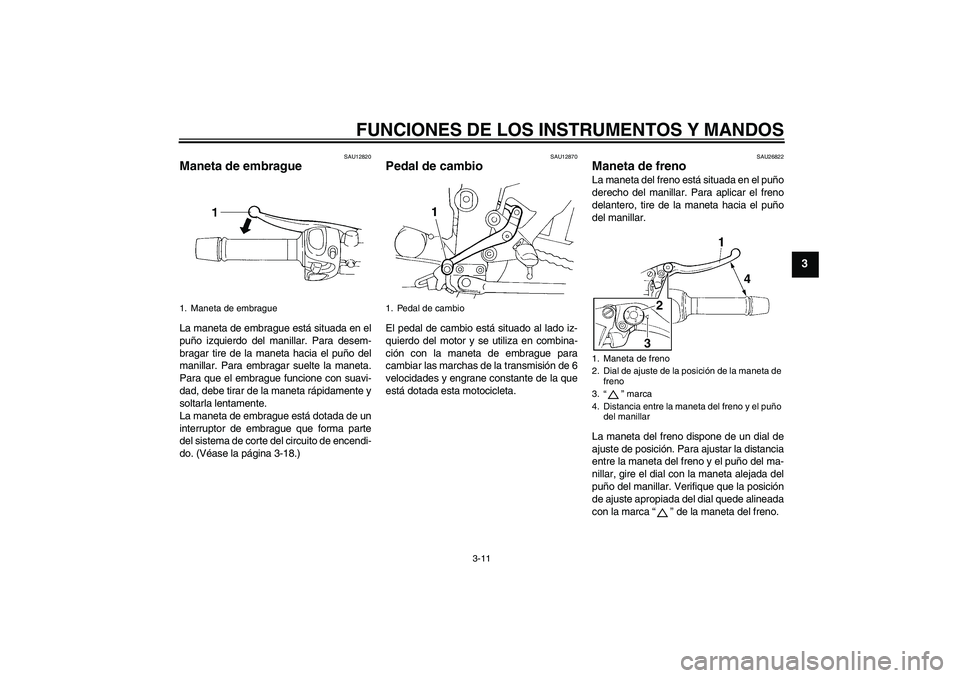

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-18.)
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU26822
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca “” de la maneta del freno.
1. Maneta de embrague
1. Pedal de cambio
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta de
freno
3.“” marca
4. Distancia entre la maneta del freno y el puño
del manillar
U1B3S3S0.book Page 11 Tuesday, July 18, 2006 9:25 AM

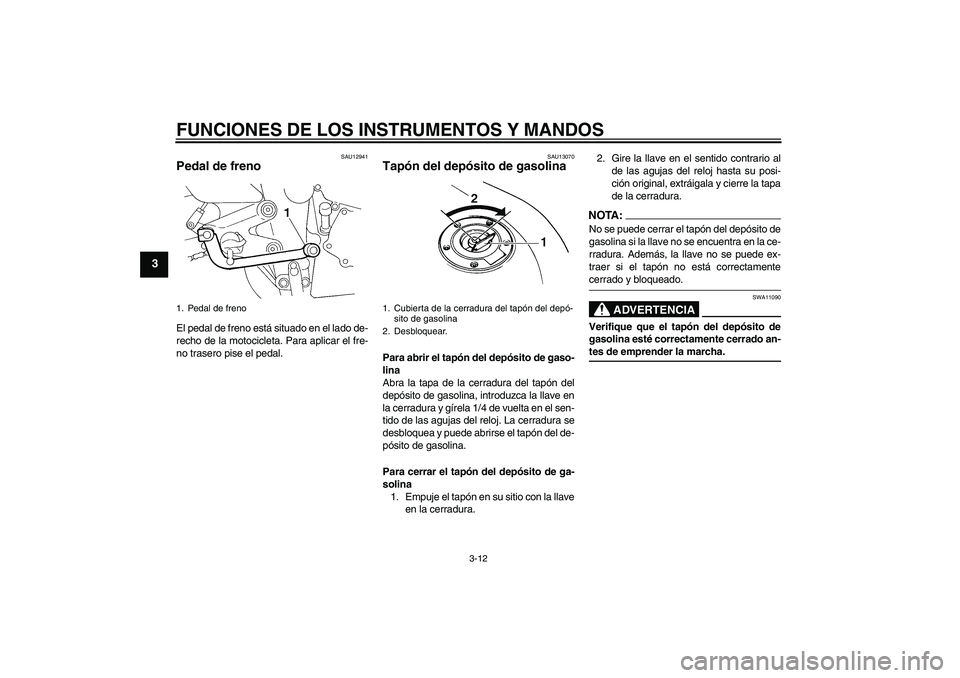

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13070
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
1. Pedal de freno
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U1B3S3S0.book Page 12 Tuesday, July 18, 2006 9:25 AM

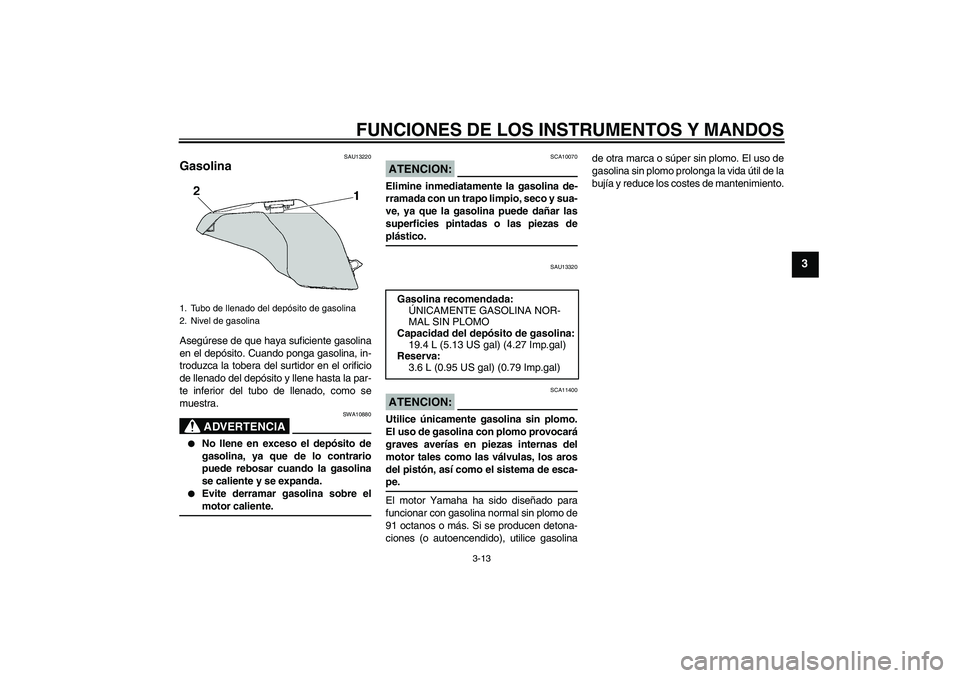

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU13220
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Cuando ponga gasolina, in-
troduzca la tobera del surtidor en el orificio
de llenado del depósito y llene hasta la par-
te inferior del tubo de llenado, como se
muestra.
ADVERTENCIA
SWA10880


No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.


Evite derramar gasolina sobre elmotor caliente.
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13320
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Reserva:
3.6 L (0.95 US gal) (0.79 Imp.gal)
U1B3S3S0.book Page 13 Tuesday, July 18, 2006 9:25 AM

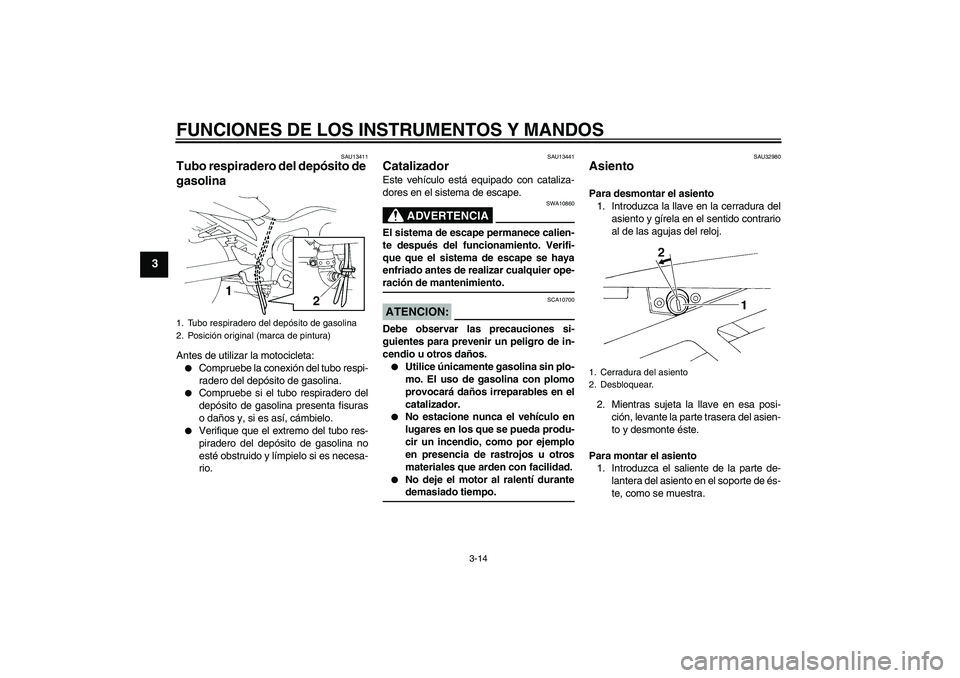

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU13411
Tubo respiradero del depósito de
gasolina Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero del depósito de gasolina.


Compruebe si el tubo respiradero del
depósito de gasolina presenta fisuras
o daños y, si es así, cámbielo.


Verifique que el extremo del tubo res-
piradero del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.


No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.


No deje el motor al ralentí durantedemasiado tiempo.
SAU32980
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Mientras sujeta la llave en esa posi-
ción, levante la parte trasera del asien-
to y desmonte éste.
Para montar el asiento
1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de és-
te, como se muestra.
1. Tubo respiradero del depósito de gasolina
2. Posición original (marca de pintura)
1. Cerradura del asiento
2. Desbloquear.
U1B3S3S0.book Page 14 Tuesday, July 18, 2006 9:25 AM

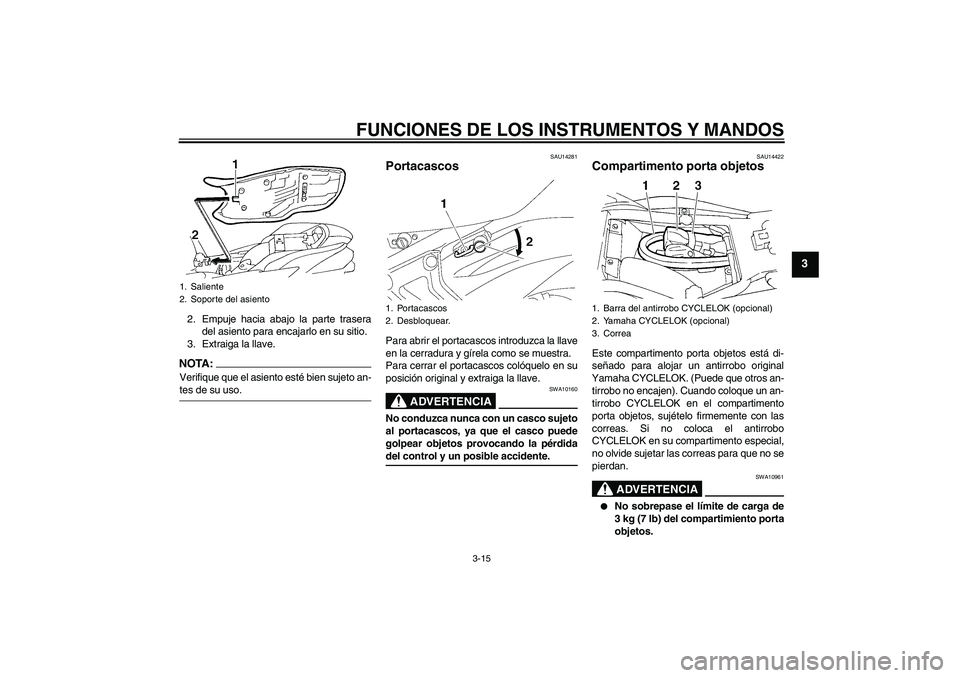

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.NOTA:Verifique que el asiento esté bien sujeto an-tes de su uso.
SAU14281
Portacascos Para abrir el portacascos introduzca la llave
en la cerradura y gírela como se muestra.
Para cerrar el portacascos colóquelo en su
posición original y extraiga la llave.
ADVERTENCIA
SWA10160
No conduzca nunca con un casco sujeto
al portacascos, ya que el casco puede
golpear objetos provocando la pérdidadel control y un posible accidente.
SAU14422
Compartimento porta objetos Este compartimento porta objetos está di-
señado para alojar un antirrobo original
Yamaha CYCLELOK. (Puede que otros an-
tirrobo no encajen). Cuando coloque un an-
tirrobo CYCLELOK en el compartimento
porta objetos, sujételo firmemente con las
correas. Si no coloca el antirrobo
CYCLELOK en su compartimento especial,
no olvide sujetar las correas para que no se
pierdan.
ADVERTENCIA
SWA10961


No sobrepase el límite de carga de
3 kg (7 lb) del compartimiento porta
objetos.
1. Saliente
2. Soporte del asiento
1. Portacascos
2. Desbloquear.
1. Barra del antirrobo CYCLELOK (opcional)
2. Yamaha CYCLELOK (opcional)
3. Correa
U1B3S3S0.book Page 15 Tuesday, July 18, 2006 9:25 AM

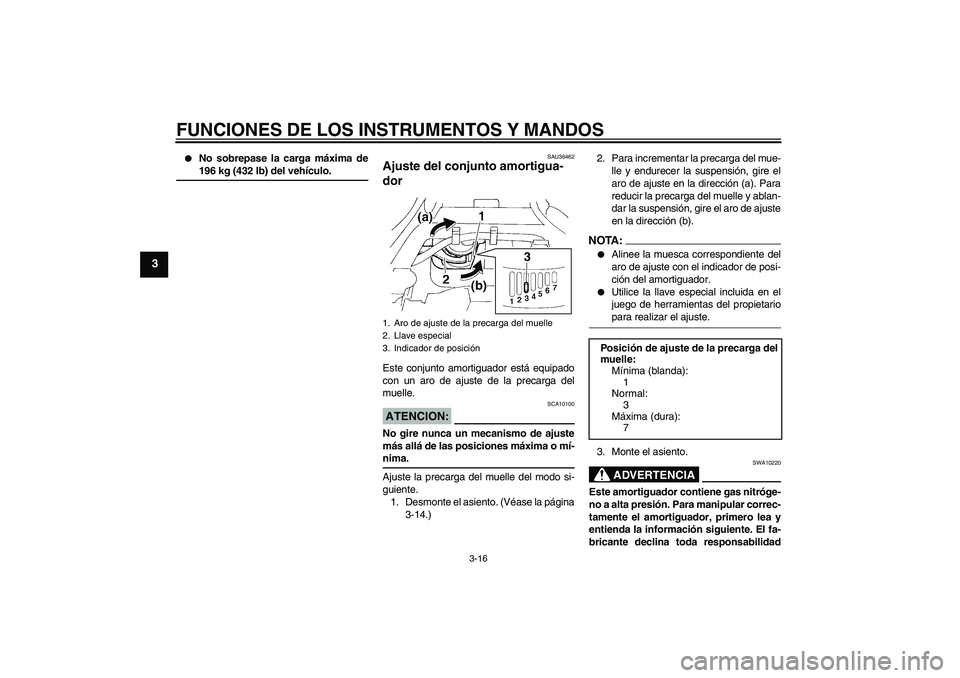

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3


No sobrepase la carga máxima de196 kg (432 lb) del vehículo.
SAU36462
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
Ajuste la precarga del muelle del modo si-
guiente.
1. Desmonte el asiento. (Véase la página
3-14.)2. Para incrementar la precarga del mue-
lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).
NOTA:

Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.


Utilice la llave especial incluida en el
juego de herramientas del propietariopara realizar el ajuste.
3. Monte el asiento.ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
U1B3S3S0.book Page 16 Tuesday, July 18, 2006 9:25 AM

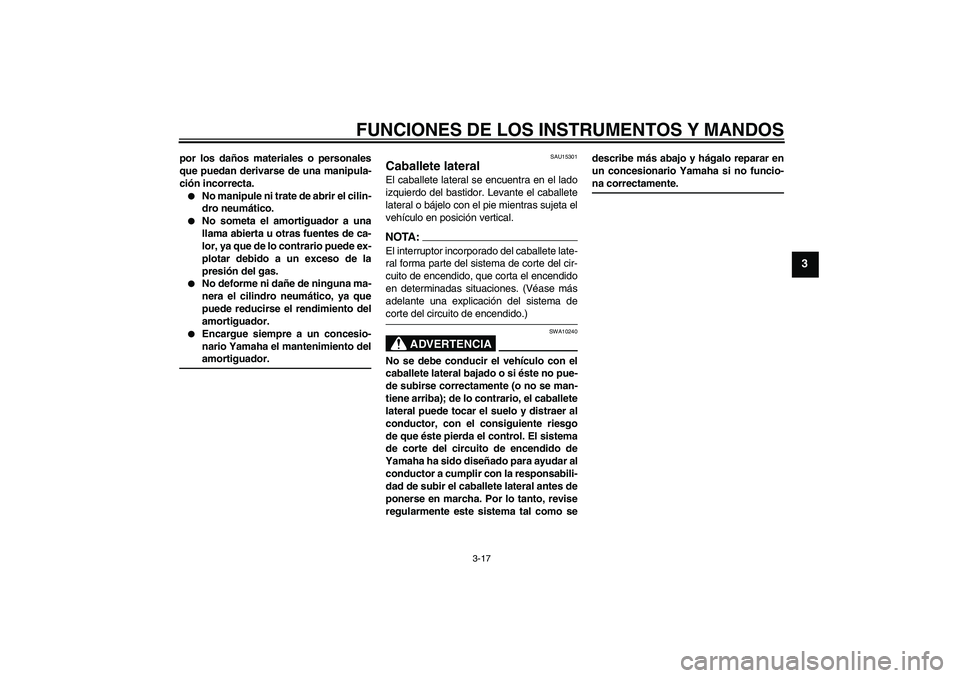

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.

No manipule ni trate de abrir el cilin-
dro neumático.


No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador.


Encargue siempre a un concesio-
nario Yamaha el mantenimiento delamortiguador.
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA:El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
U1B3S3S0.book Page 17 Tuesday, July 18, 2006 9:25 AM

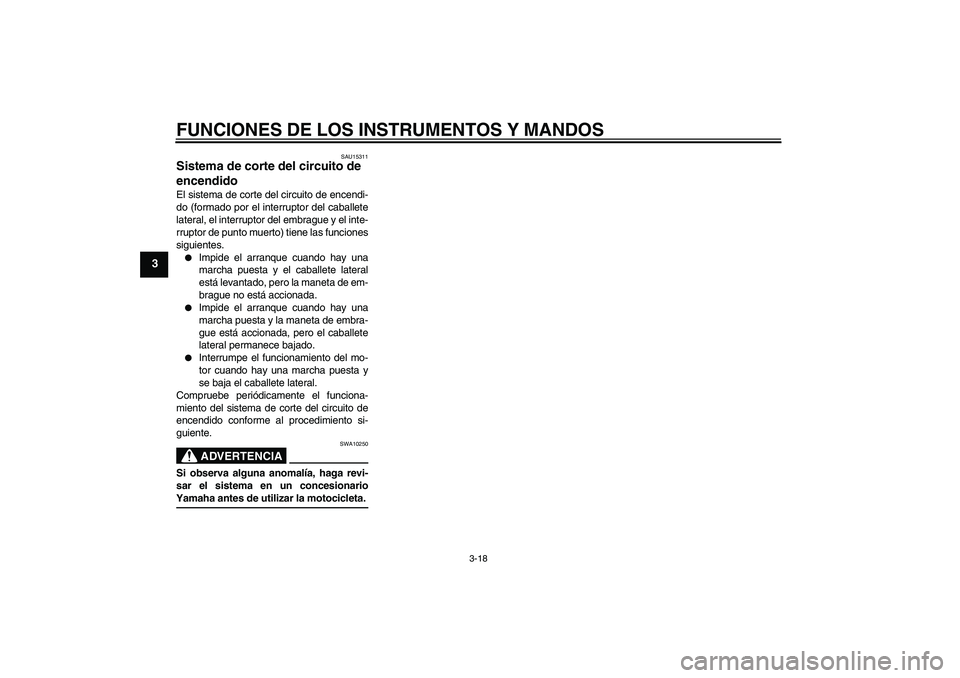

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
SAU15311
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.


Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.


Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionarioYamaha antes de utilizar la motocicleta.U1B3S3S0.book Page 18 Tuesday, July 18, 2006 9:25 AM
