2007 Seat Altea sensor

Luces y visibilidad129
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
La potencia calorífica de los eyectores calefactables se regula de forma
automática al conectar el encendido, en función de la temperatura exterior
Sensor de lluvia*
El sensor de lluvia controla los intervalos del limpiapara-
brisas en función de la cantidad de lluvia.
Activar el sensor de lluvia
– Mueva la palanca del limpiaparabrisas hasta la posición ⇒fig. 87
– Mueva el mando hacia la izquierda o hacia la derecha para ajustar la sensibilidad del sensor de lluvia. Mando hacia la
derecha: nivel de sensibilidad alto. Mando hacia la izquierda:
nivel de sensibilidad bajo.El sensor de lluvia forma parte del barrido a intervalos. Cada vez que se
desconecte el encendido habrá que activar de nuevo el sensor de lluvia. Para
ello hay que desconectar y conectar la función de barrido a intervalos.
Nota
•
No ponga pegatinas en el parabrisas, delante del sensor de lluvia.
Podrían podrucirse alteraciones o fallos en el mismo
Fig. 86 Sensor de lluvia*
Fig. 87 Palanca del
limpiaparabrisas
A1
AA
s1ho.4.book Seite 129 Donnerstag, 19. Juli 2007 4:21 16

Luces y visibilidad
132
Nota•
La función automática antideslumbrante de los retrovisores sólo es efec-
tiva si la mampara* contra el sol para la luneta trasera está recogida o bien si
no hay otros objetos que obstaculicen la in cidencia de la luz en el retrovisor.
•
Si tiene que colocar cualquier tipo de adhesivo en el parabrisas, no lo
haga delante de los sensores. De lo co ntrario podría provocar que la función
antideslumbrante automática del retrovis or interior no funcione bien o no
funcione en absoluto.
Retrovisores exteriores
Los retrovisores exteriores se ajustan mediante el mando
giratorio situado en la consola central.
Ajuste básico de los retrovisores exteriores
1. En primer lugar, gire el mando ⇒fig. 90 hasta la posición L
( retrovisor izquierdo ).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera.
3. A continuación, gire el mando hasta la posición R (retrovisor
derecho ).
4. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera ⇒ .
Retrovisores exteriores térmicos*
– Gire el mando hacia delante, en la posición central ⇒fig. 90 ,
para que los retrovisores térmicos se calienten y la función de
cristal parabrisas calefaccionble* en la zona de reposo de las
escobillas, quede activada. ⇒página 128
Plegar los retrovisores exteriores*
– Gire el mando ⇒ fig. 90 hasta la posición
 para plegar los
retrovisores exteriores. Para evitar daños en el vehículo, debería
plegar los retrovisores exteriores siempre que utilice un túnel de
lavado automático.
Plegado de retrovisores con cierre confort*
– El espejo retrovisor externo se plegará automáticamente con el cierre de confort (con el mando o con la llave).
– Para desplegarlo de nuevo, abra la puerta y accione el contacto
Fig. 90 Mando de los
retrovisores exteriores
A1
s1ho.4.book Seite 132 Donnerstag, 19. Juli 2007 4:21 16

Conducción
182en caso de emergencia no se podría abandonar el vehículo. Además, las
puertas cerradas dificultan el rescate de los ocupantes del vehículo.•
No deberían dejarse nunca niños solo s en el vehículo. Podrían quitar,
por ejemplo, el freno de mano o move r la palanca del cambio, lo que ocasio-
naría que el vehículo se pusiese en movimiento pero sin control.
•
Dependiendo de la estación del año, en un vehículo estacionado
pueden llegar a alcanzarse temperaturas casi mortales.
Sistema acústico de ayuda al aparcamiento*Ayuda al aparcamiento posterior
El sistema de ayuda le avisa mediante una señal acústica de
la aproximación de un obstáculo a la zona posterior del vehí-
culo.Descripción
El sistema acústico de ayuda al aparcamiento mide la distancia entre el vehí-
culo y un posible obstáculo mediante 4 sensores de ultrasonidos situados en
el parachoques posterior. El área de medición de los sensores empieza
aproximadamente y dependiendo de la geometría del obstáculo a una
distancia de:•
zona lateral del parachoques posterior: 0,8 m
•
zona central del parachoques posterior: 1,5 m
Activación
El sistema se activa al poner la marcha atrás. Una señal acústica breve y
aguda confirma la activación y el correcto funcionamiento del sistema. Maniobra marcha atrás
El aviso sobre la distancia empieza ta
n pronto se detecta un obstáculo en la
zona de acción del sistema . Al disminuir la distancia entre el obstáculo y el
vehículo disminuye también el intervalo de tiempo entre los pitidos acús-
ticos.
A partir de una distancia inferior a aproximadamente 25 cm, suena un pitido
continuo (señal de stop). A partir de ese momento no se debería seguir
conduciendo marcha atrás.
Conducción con remolque
En vehículos en los que se ha montado de fábrica un dispositivo para
remolque, el sistema de ayuda al aparcamiento no se activa al engranar la
marcha atrás, al estar enchufado el conector eléctrico del remolque al vehí-
culo.
Posibles fallos
Si al engranar la marcha atrás sonase un pitido continuo y grave durante
unos segundos, significará que hay un fallo en el sistema de ayuda al apar-
camiento.
Si se sigue produciendo el fallo hasta desconectar el encendido, no se
emitirá la señal acústica de fallo cada vez que se active el sistema de nuevo
(engranar la marcha atrás). Así mismo, tampoco se emitirá el aviso de dispo-
nibilidad del sistema. La reparación de la avería deberá llevarse a cabo en un
Servicio Técnico.
Si el aviso de disponibilidad o avería no sonara, el altavoz del sistema estará
defectuoso, no pudiéndose emitir por tanto los avisos ante un obstáculo.
Para garantizar el funcionamiento del sistema, los sensores deben mante-
nerse limpios y libres de hielo y nieve.
¡ATENCIÓN!
•
Los sensores tienen ángulos muertos en los que los objetos no pueden
ser detectados.
¡ATENCIÓN! (continuación)
s1ho.4.book Seite 182 Donnerstag, 19. Juli 2007 4:21 16

Conducción183
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Fíjese especialmente en niños pequeños y animales, ya que los
sensores no los detectan siempre. De no prestar la suficiente atención
existe peligro de accidente.
•
La ayuda al aparcamiento no puede reemplazar la atención del
conductor. El conductor asume la responsabilidad de aparcar y realizar
maniobras similares.¡Cuidado!
•
Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, tampoco son detec-
tados objetos tales como, cadenas para impedir el paso de vehículos, lanzas
de remolque, bordillos altos de aceras, barras verticales finas y pintadas o
cercas, por lo que existe peligro de dañar el vehículo.
•
Los obstáculos con cantos o aristas, en algunos casos, pueden no ser
detectados a tiempo por el sistema, debido a su geometría. Tenga especial
cuidado con este tipo de obstáculos como esquinas, objetos rectangulares,
etc.., ya que se podría llegar a dañar el vehículo.
•
Extreme la atención en maniobras pa ra aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación lateral
a la pared (vigile la visión por los retrovisores)
•
El sistema de ayuda al aparcamiento no sustituye en ningún caso la visión
por los retrovisores.
•
Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para obras
de construcción, vehículos dotados del sistema PDC) pueden interferir en el
funcionamiento del sistema.
•
Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulveri-
zarse durante poco tiempo y desde una distancia superior a 10 cm.
Regulador de velocidad (GRA)*Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.•
No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.
•
Para evitar la utilización involuntar ia del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
•
Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.Nota
Si se circula cuesta abajo el regulado r de velocidad no puede mantener cons-
tante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el vehí-
culo con el pedal del freno.
¡ATENCIÓN! (continuación)
s1ho.4.book Seite 183 Donnerstag, 19. Juli 2007 4:21 16

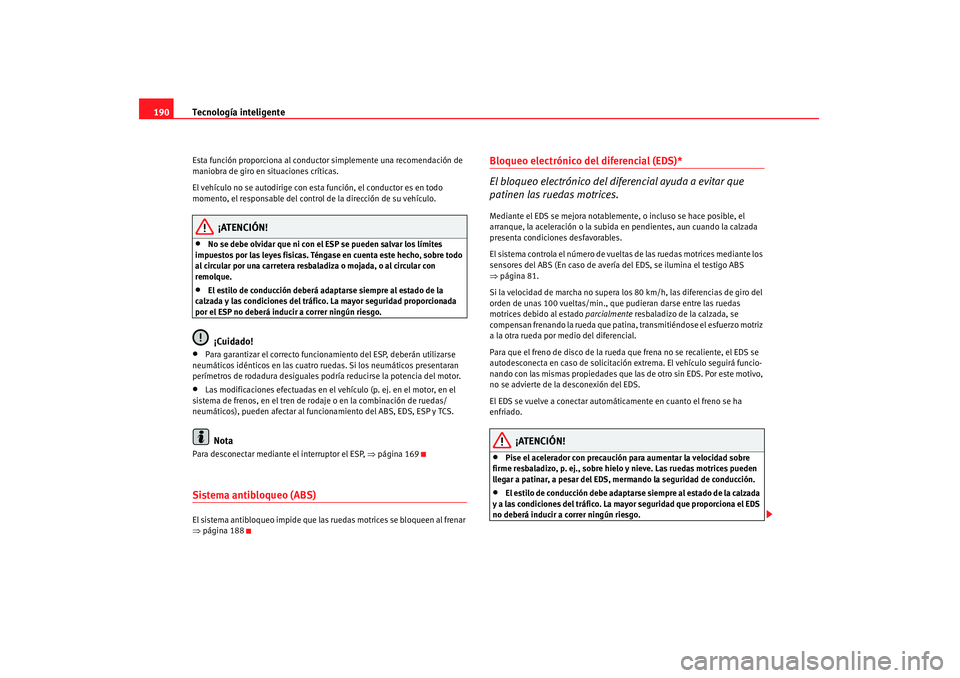

Tecnología inteligente
190Esta función proporciona al conductor simplemente una recomendación de
maniobra de giro en situaciones críticas.
El vehículo no se autodirige con esta función, el conductor es en todo
momento, el responsable del contro l de la dirección de su vehículo.
¡ATENCIÓN!
•
No se debe olvidar que ni con el ESP se pueden salvar los límites
impuestos por las leyes fisicas. Téngase en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del ESP, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podría reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS, EDS, ESP y TCS.Nota
Para desconectar mediante el interruptor el ESP, ⇒página 169Sistema antibloqueo (ABS)El sistema antibloqueo impide que las ru edas motrices se bloqueen al frenar
⇒ página 188
Bloqueo electrónico del diferencial (EDS)*
El bloqueo electrónico del di ferencial ayuda a evitar que
patinen las ruedas motrices.Mediante el EDS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aun cuando la calzada
presenta condiciones desfavorables.
El sistema controla el número de vuelta s de las ruedas motrices mediante los
sensores del ABS (En caso de avería del EDS, se ilumina el testigo ABS
⇒ página 81.
Si la velocidad de marcha no supera los 80 km/h, las diferencias de giro del
orden de unas 100 vueltas/min., que pudieran darse entre las ruedas
motrices debido al estado parcialmente resbaladizo de la calzada, se
compensan frenando la rueda que patina , transmitiéndose el esfuerzo motriz
a la otra rueda por medio del diferencial.
Para que el freno de disco de la rueda que frena no se recaliente, el EDS se
autodesconecta en caso de solicitación extrema. El vehículo seguirá funcio-
nando con las mismas propiedades que las de otro sin EDS. Por este motivo,
no se advierte de la desconexión del EDS.
El EDS se vuelve a conectar automáticamente en cuanto el freno se ha
enfriado.
¡ATENCIÓN!
•
Pise el acelerador con precaución para aumentar la velocidad sobre
firme resbaladizo, p. ej., sobre hielo y nieve. Las ruedas motrices pueden
llegar a patinar, a pesar del EDS, mermando la seguridad de conducción.
•
El estilo de conducción debe adaptarse siempre al estado de la calzada
y a las condiciones del tráfico. La mayor seguridad que proporciona el EDS
no deberá inducir a correr ningún riesgo.
s1ho.4.book Seite 190 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas
262
21 Centralita de cableado 7,5
22 Sensor alarma volumétrica/ Bocina alarma 5
23 Diagnosis / Sensor de lluvia/ Interruptor luces 10
24 Libre
25 Acoplamiento centrali ta cambio automático 20
26 Bomba de vacío 20
27 Alimentación RSE (Pantalla techo) 10
28 Motor limpialuneta/ Centralita cableado 20
29 Libre
30 Toma de corriente / Encendedor 20
31 Libre
32 Libre
33 Calefactor 40
34 Libre
35 Libre
36 Gestión motor 10
37 Gestión motor 10
38 Gestión motor 10
39 Centralita remolque (Gancho) 15
40 Centralita remolque (intermitente, freno y posición izquierda) 20
41 Centralita remolque (antiniebla, marcha atrás y posición derecha) 20
42 Libre
43 Preinstalación remolque 40
44 Luneta térmica 25
Número
Consumidor Amperios
s1ho.4.book Seite 262 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas265
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
19
Limpia 30
20 Libre
21 Sonda Lambda 15
22 Pedal freno, sensor de velocidad 5
23 Gestión del motor
5
Gestión del motor 10
Gestión del motor 15
24 AKF, válvula del cambio 10
25 Iluminación derecha 40
26 Iluminación izquierda 40
27 Gestión motor
40
Gestión motor 50
28 Llave de contacto 40
29 Alzacristales (anteriores y posteriores)
50
Alzacristales (anteriores) 30
30 Llave de contacto 40
Número
Consumidor Amperios
s1ho.4.book Seite 265 Donnerstag, 19. Juli 2007 4:21 16

Índice alfabético
316Recirculación de aire
2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . . 166
climatizador manual . . . . . . . . . . . . . . . . . . 162
Recubrimiento de los faros bi-xénon guía derecha . . . . . . . . . . . . . . . . . . . . . . . . 198
guía izquierda . . . . . . . . . . . . . . . . . . . . . . . 198
Recubrimiento de los faros simples guía derecha . . . . . . . . . . . . . . . . . . . . . . . . 197
guía izquierda . . . . . . . . . . . . . . . . . . . . . . . 197
Reculación antipati naje de las ruedas motrices . . .
188
Red* portaobjetos del maletero . . . . . . . . . . . . 144
Regulación antipatinaje testigo de control . . . . . . . . . . . . . . . . . . . . . 82
Regulación del alcance de los faros . . . . . . . . 120
Regulación dinámica del alcance de los faros 120
Regulador de velocidad . . . . . . . . . . . . . . . . . . 183 testigo de control . . . . . . . . . . . . . . . . . . . . . 80
Regulador de velocidad* Desconexión total del sistema . . . . . . . . . . 186
Reloj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Reloj digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Remolcado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 278
Remolque Conducción con remolque . . . . . . . . . . . . . 202
Reparaciones airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Reposabrazos central . . . . . . . . . . . . . . . . . . . . 141
Repostar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Reserva de combustible . . . . . . . . . . . . . . . . . . . 78 mensaje de advertencia . . . . . . . . . . . . . . . . 66 Retrovisor interior . . . . . . . . . . . . . . . . . . . . . . . 131
Retrovisor interior con aj
uste automático para posi-
ción antideslumbrante
Desactivar la función antideslumbrante . . 131
Retrovisor interior con aj uste automático para posi-
ción antideslumbrante*
Activar la función antideslumbrante . . . . . 131
Rodaje motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
neumáticos . . . . . . . . . . . . . . . . . . . . . . . . . 194
pastillas de freno . . . . . . . . . . . . . . . . . . . . 194
Rodaje de los neumáticos . . . . . . . . . . . . . . . . 194
Rueda de repuesto . . . . . . . . . . . . . . . . . . . . . . 250
Ruedas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240, 287
SSeguridad infantil . . . . . . . . . . . . . . . . . . . . . . . . 47
Señal acústica . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sensor de lluvia* . . . . . . . . . . . . . . . . . . . . . . . . 129
Sensor volumétrico* Activación . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Desactivación . . . . . . . . . . . . . . . . . . . . . . . 108
Servofreno . . . . . . . . . . . . . . . . . . . . . . . . . 187, 192
servotronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Sistema antibloqueo . . . . . . . . . . . . . . . . . . . . 188 testigo de control . . . . . . . . . . . . . . . . . . . . . 81
Sistema de airbags . . . . . . . . . . . . . . . . . . . . . . . 31 airbags frontales . . . . . . . . . . . . . . . . . . . . . . 35
airbags laterales . . . . . . . . . . . . . . . . . . . . . . 38 airbags para la cabeza . . . . . . . . . . . . . . . . . 42
testigo de control . . . . . . . . . . . . . . . . . . . . . 33
Sistema de alarma desconexión . . . . . . . . . . . . . . . . . . . . . . . . 108
Sistema de control de emisiones testigo de control . . . . . . . . . . . . . . . . . . . . . 84
Sistema de depuración de los gases de escape . . 194
Sistema de frenos . . . . . . . . . . . . . . . . . . . . . . . 235 Frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Servofreno . . . . . . . . . . . . . . . . . . . . . . . . . . 191
testigo de advertencia . . . . . . . . . . . . . . . . . 80
Sistema de precalentamiento . . . . . . . . . . . . . 173 testigo de control . . . . . . . . . . . . . . . . . . . . . 84
Sistema de seguridad- safe . . . . . . . . . . . . . . . . 97
Sistema ISOFIX y Toptether . . . . . . . . . . . . . . . . 53
TTablero de instrumentos . . . . . . . . . . . . . . . . . . 57
TCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
TCS (Regulación antipatinaje) Testigo de control . . . . . . . . . . . . . . . . . . . . . 82
Techo corredizo / deflector . . . . . . . . . . . . . . . 114
Techo deflector . . . . . . . . . . . . . . . . . . . . . . . . . 114
Teléfonos móviles y radioteléfonos . . . . . . . . . 217
Temperatura del líquido refrigerante consejos de seguridad . . . . . . . . . . . . . . . . . 79
testigo de control . . . . . . . . . . . . . . . . . . . . . 78
Temperatura del líquido refrigerante del motor indicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
s1ho.4.book Seite 316 Donnerstag, 19. Juli 2007 4:21 16
