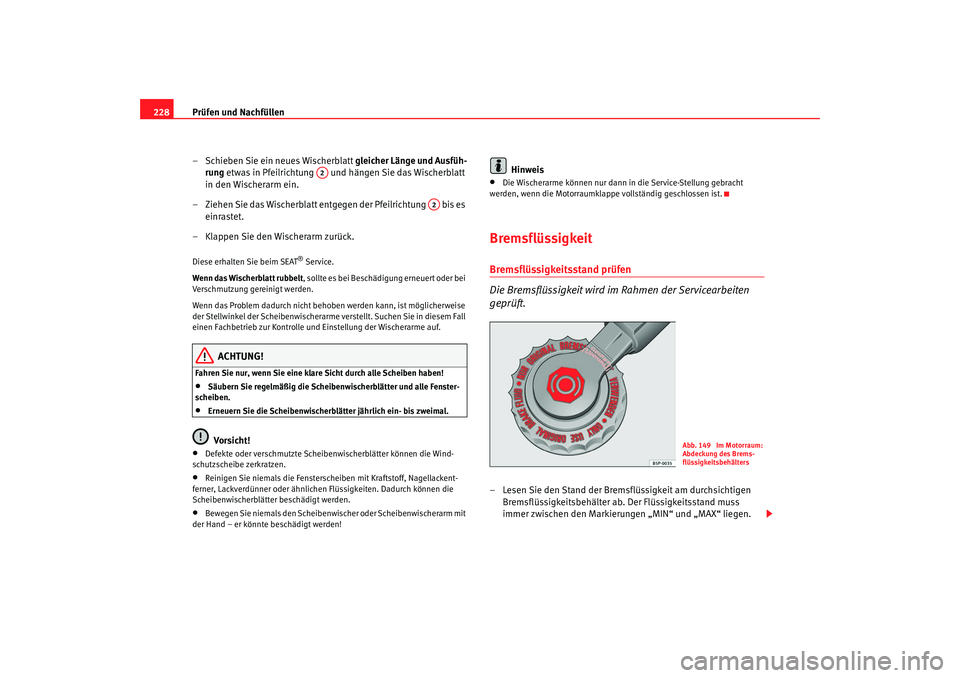

Prüfen und Nachfüllen
228
– Schieben Sie ein neues Wischerblatt gleicher Länge und Ausfüh-
rung etwas in Pfeilrichtung und hängen Sie das Wischerblatt
in den Wischerarm ein.
– Ziehen Sie das Wischerblatt entgegen der Pfeilrichtung bis es einrastet.
– Klappen Sie den Wischerarm zurück.Diese erhalten Sie beim SEAT
® Service.
Wenn das Wischerblatt rubbelt , sollte es bei Beschädigung erneuert oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behobe n werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheib enwischerblätter können die Wind-
schutzscheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder Scheibenwischerarm mit
der Hand – er könnte beschädigt werden!
Hinweis
•
Die Wischerarme können nur dann in die Service-Stellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.
BremsflüssigkeitBremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.– Lesen Sie den Stand der Bremsflüssigkeit am durchsichtigen Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss
immer zwischen den Markierungen „MIN“ und „MAX“ liegen.
A2
A2
Abb. 149 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters
alhambra aleman.book Seite 228 Donnerstag, 19. April 2007 4:32 16

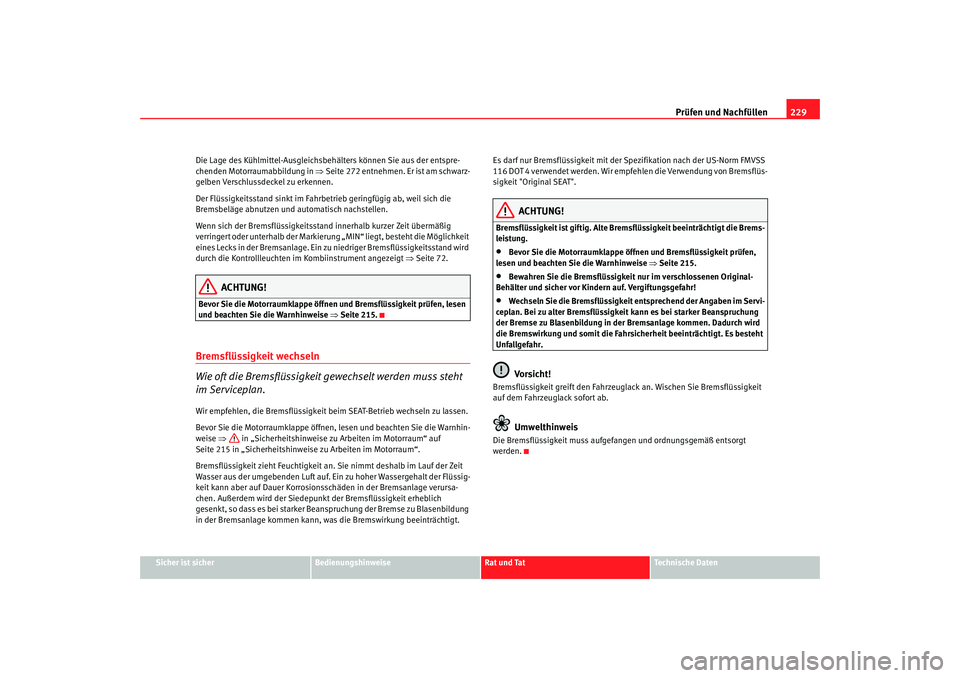

Prüfen und Nachfüllen229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in
⇒Seite 272 entnehmen. Er ist am schwarz-
gelben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbe trieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen.
Wenn sich der Bremsflüssigkeitsstand innerhalb kurzer Zeit übermäßig
verringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand wird
durch die Kontrollleuchten im Kombiinstrument angezeigt ⇒Seite 72.
ACHTUNG!
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen, lesen
und beachten Sie die Warnhinweise ⇒Seite 215.Bremsflüssigkeit wechseln
Wie oft die Bremsflüssigkeit gewechselt werden muss steht
im Serviceplan.Wir empfehlen, die Bremsflüssigkeit beim SEAT-Betrieb wechseln zu lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warnhin-
weise ⇒ in „Sicherheitshinweise zu Arbeiten im Motorraum“ auf
Seite 215 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüssig-
keit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich
gesenkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt. Es darf nur Bremsflüssigkeit mit der
Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Bremsflüs-
sigkeit "Original SEAT".
ACHTUNG!
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die Brems-
leistung.•
Bevor Sie die Motorraumklappe öffnen und Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒Seite 215.
•
Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
•
Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im Servi-
ceplan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspruchung
der Bremse zu Blasenbildung in der Bremsanlage kommen. Dadurch wird
die Bremswirkung und somit die Fahrsicherheit beeinträchtigt. Es besteht
Unfallgefahr.Vorsicht!
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Die Bremsflüssigkeit muss aufgef angen und ordnungsgemäß entsorgt
werden.
alhambra aleman.book Seite 229 Donnerstag, 19. April 2007 4:32 16

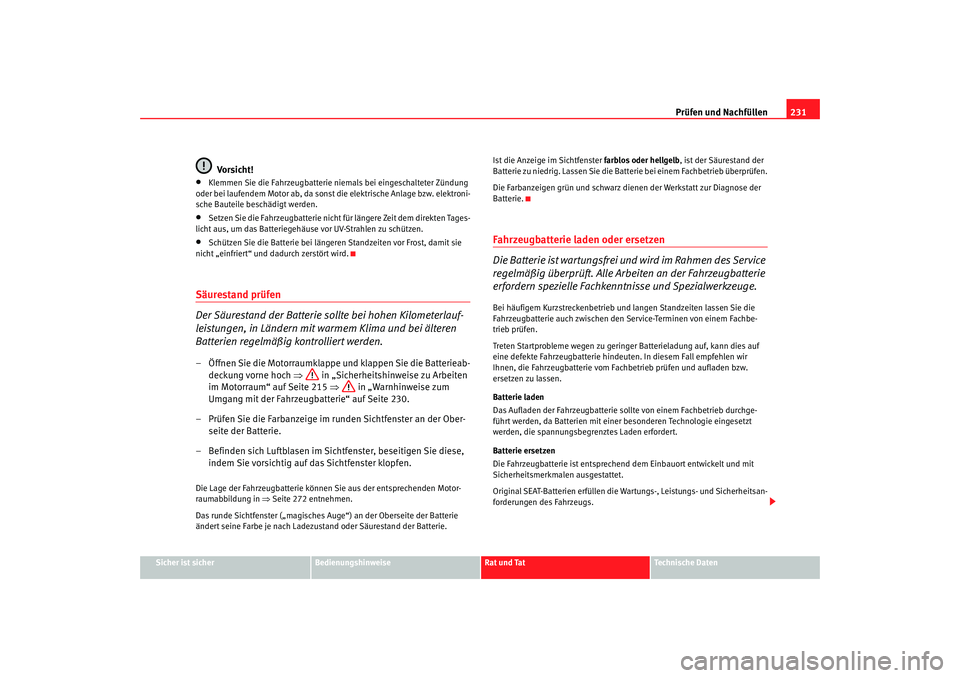

Prüfen und Nachfüllen231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Vorsicht!
•
Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektroni-
sche Bauteile beschädigt werden.
•
Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Tages-
licht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
•
Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird.
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.– Öffnen Sie die Motorraumklappe und klappen Sie die Batterieab- deckung vorne hoch ⇒ in „Sicherheitshinweise zu Arbeiten
im Motorraum“ auf Seite 215 ⇒ in „Warnhinweise zum
Umgang mit der Fahrzeugbatterie“ auf Seite 230.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober- seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese, indem Sie vorsichtig auf das Sichtfenster klopfen.Die Lage der Fahrzeugbatterie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 272 entnehmen.
Das runde Sichtfenster („magisches Auge“) an der Oberseite der Batterie
ändert seine Farbe je nach Ladezustand oder Säurestand der Batterie. Ist die Anzeige im Sichtfenster
farblos oder hellgelb, ist der Säurestand der
Batterie zu niedrig. Lassen Sie die Ba tterie bei einem Fachbetrieb überprüfen.
Die Farbanzeigen grün und schwarz dien en der Werkstatt zur Diagnose der
Batterie.
Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Service
regelmäßig überprüft. Alle Arbeiten an der Fahrzeugbatterie
erfordern spezielle Fachkenntnisse und Spezialwerkzeuge.Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu geringe r Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir
Ihnen, die Fahrzeugbatterie vom Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie sollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit eine r besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit
Sicherheitsmerkmalen ausgestattet.
Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheitsan-
forderungen des Fahrzeugs.
alhambra aleman.book Seite 231 Donnerstag, 19. April 2007 4:32 16

Selbsthilfe
242Pannenset*BestandteileBestandteile
Das Pannenset enthält folgende Bestandteile:
Ventileinsatzdreher
Aufkleber mit der Geschwindigkeitsangabe „max. 80 km/h“ oder
„max. 50 mph“
Einfüllschlauch mit Verschlussstopfen
Kompressor
Reifenfüllschlauch
Manometer
Luftablassschraube
ON/OFF
12-Volt-Kabelstecker Reifenfüllflasche mit Dichtungsmittel
⇒
Ersatz-Ventileinsatz
Vorsicht!
•
Achten Sie bei der Reifenfüllflasche auf das Verfalldatum des Dichtungs-
mittels. Benutzen Sie das Dichtungsmittel nicht nach Ablauf des Haltbar-
keitsdatums. Eine neue Reifenfüllflasche erhalten Sie beim SEAT Service®.
•
Entsorgen Sie gebrauchtes oder abge laufenes Dichtungsmittel entspre-
chend den gesetzlichen Vorschriften.
•
Beachten Sie auch die separate Bedienungsanleitung vom Pannenset-
Hersteller (falls vorhanden).Hinweis
•
Bei Fahrzeugen mit Anhängekupplung muss zuerst das Bordwerkzeug
entfernt werden, um das Pannenset entnehmen zu können.
Pannenset für eine Reifenpanne vorbereiten
Kleine Stichverletzungen (bis zu 4 mm Durchmesser), insbe-
sondere in der Reifenlauffläche können mit dem Pannenset
abgedichtet werden.Bei einer Reifenpanne das Fahrzeug möglichst weit vom fließenden
Verkehr abstellen. Schalten Sie die Warnblinkanlage ein und stellen
Sie das Warndreieck auf. Hierbei sind die gesetzlichen Bestim-
mungen zu beachten.
– Nehmen Sie den Kompressor und die Reifenfüllflasche aus dem Gepäckraum.
Abb. 155 Bestandteile
des Pannensets
A1A2A3A4A5A6A7A8A9
A10A11
alhambra aleman.book Seite 242 Donnerstag, 19. April 2007 4:32 16

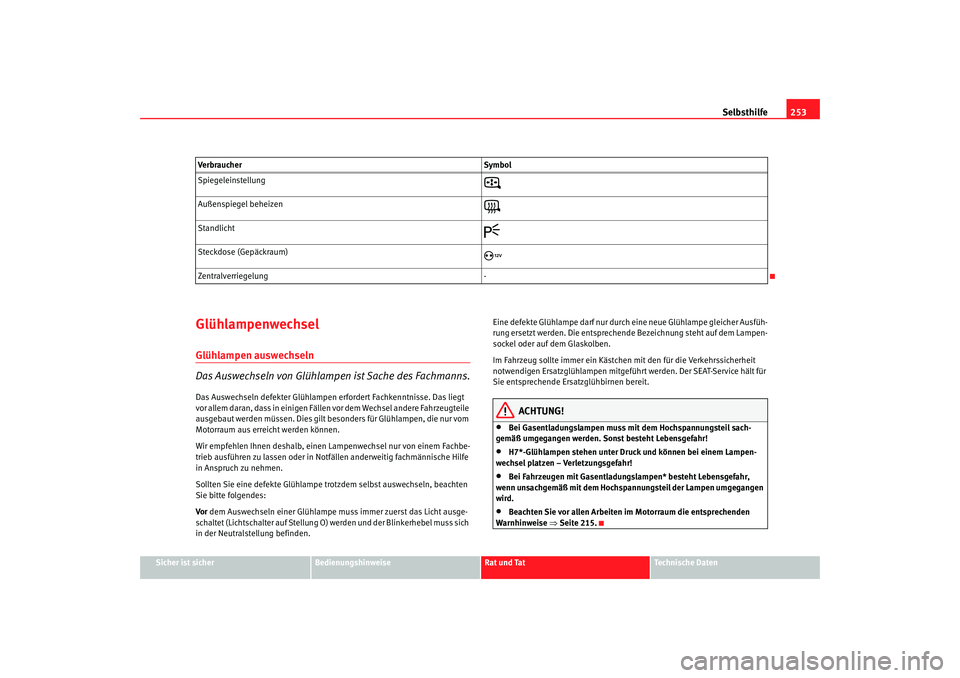

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
GlühlampenwechselGlühlampen auswechseln
Das Auswechseln von Glühlampen ist Sache des Fachmanns.Das Auswechseln defekter Glühlampen erfordert Fachkenntnisse. Das liegt
vor allem daran, dass in einigen Fälle n vor dem Wechsel andere Fahrzeugteile
ausgebaut werden müssen. Dies gilt besonders für Glühlampen, die nur vom
Motorraum aus erreicht werden können.
Wir empfehlen Ihnen deshalb, einen Lampenwechsel nur von einem Fachbe-
trieb ausführen zu lassen oder in Notfällen anderweitig fachmännische Hilfe
in Anspruch zu nehmen.
Sollten Sie eine defekte Glühlampe trot zdem selbst auswechseln, beachten
Sie bitte folgendes:
Vor dem Auswechseln einer Glühlampe muss immer zuerst das Licht ausge-
schaltet (Lichtschalter auf Stellung O) werden und der Blinkerhebel muss sich
in der Neutralstellung befinden. Eine defekte Glühlampe darf nur durch eine neue Glühlampe gleicher Ausfüh-
rung ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampen-
sockel oder auf dem Glaskolben.
Im Fahrzeug sollte immer ein Kästchen
mit den für die Verkehrssicherheit
notwendigen Ersatzglühlampen mitgeführt werden. Der SEAT-Service hält für
Sie entsprechende Ersatzglühbirnen bereit.
ACHTUNG!
•
Bei Gasentladungslampen muss mit dem Hochspannungsteil sach-
gemäß umgegangen werden. Sonst besteht Lebensgefahr!
•
H7*-Glühlampen stehen unter Druck und können bei einem Lampen-
wechsel platzen – Verletzungsgefahr!
•
Bei Fahrzeugen mit Gasentladungslampen* besteht Lebensgefahr,
wenn unsachgemäß mit dem Hochspannungsteil der Lampen umgegangen
wird.
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒ Seite 215.
Spiegeleinstellung

Außenspiegel beheizen

Standlicht

Steckdose (Gepäckraum)

Zentralverriegelung
-
Verbraucher
Symbol
alhambra aleman.book Seite 253 Donnerstag, 19. April 2007 4:32 16

Beschreibung der Angaben267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Te c h n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang.Alle Angaben in dieser Anleitung gelt en für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Serviceplan bzw. den amtlichen Fahrzeugpapieren
entnehmen. Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
In diesem Abschnitt 'Technische Daten' verwendete Abkürzungen Abkürzung BedeutungkW Kilowatt, Leistungsangabe des Motors
PS Pferdestärke, (veraltete) Leistungsangabe des Motors
bei 1/min Umdrehungen des Mo tors (Drehzahl) pro Minute
Nm Newtonmeter, Maßeinheit zu r Angabe des Motordrehmoments
l/100 km Kraftstoffverbrauch in Liter auf 100 Kilometer g/km Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen KilometerCO
2
Kohlendioxid
CZ Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
ROZ Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs
alhambra aleman.book Seite 267 Donnerstag, 19. April 2007 4:32 16

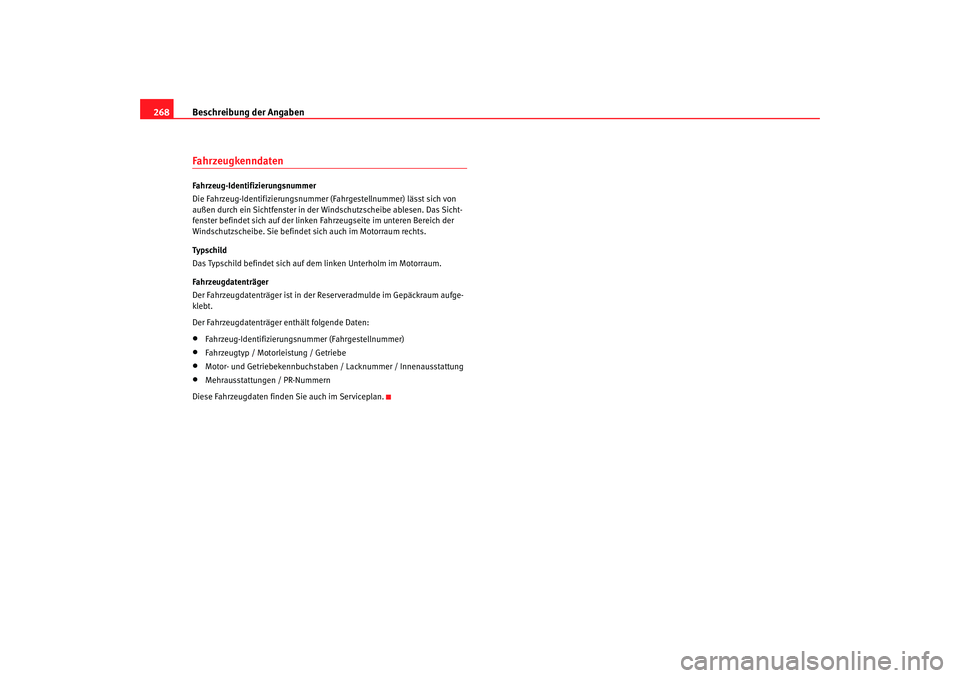

Beschreibung der Angaben
268FahrzeugkenndatenFahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts.
Typsch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten:•
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
•
Fahrzeugtyp / Motorleistung / Getriebe
•
Motor- und Getriebekennbuchstaben / Lacknummer / Innenausstattung
•
Mehrausstattungen / PR-Nummern
Diese Fahrzeugdaten finden Sie auch im Serviceplan.
alhambra aleman.book Seite 268 Donnerstag, 19. April 2007 4:32 16

Stichwortverzeichnis295
Rücksitze
Sicherheitshinweise . . . . . . . . . . . . . . . . . . 135
Rückspiegel innen . . . . . . . . . . . . . . . . . . . . . . . 123
Rückwärtsgang Automatikgetriebe . . . . . . . . . . . . . . . . . . . . 175
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . 170SSafesicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Säurestand prüfen . . . . . . . . . . . . . . . . . . . . . . . 231
Schadstofffilter . . . . . . . . . . . . . . . . . . . . . . . . . 162
SchalterAußenspiegel . . . . . . . . . . . . . . . . . . . . . . . . 123
Fensterheber . . . . . . . . . . . . . . . . . . . . . . . . 103
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . 112
Schiebe-/Ausstelldach . . . . . . . . . . . . . . . . 108
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . 115
Schalterbeleuchtung . . . . . . . . . . . . . . . . . . . . . . 63
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Schaltschema . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Scheibenantenne . . . . . . . . . . . . . . . . . . . . . . . 147
Scheibenreiniger . . . . . . . . . . . . . . . . . . . . . . . . 225
Scheibenwaschwasser Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Scheibenwischer Wischerblatt hinten ausw echseln . . . . . . . 227
Wischerblätter vorne auswechseln . . . . . . 226
Scheibenwischer für die Fr ontscheibe . . . . . . . 120
Scheibenwischerblätter reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202 Scheinwerfer
Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . 193
Scheinwerfer-Reinigungsanlage . . . . . . . . . . . 122
Schiebe-/Ausstelldach . . . . . . . . . . . . . . . . . . . 108
Schlösser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Schlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Schlüsselanhänger . . . . . . . . . . . . . . . . . . . . . . . 89
Schlüssel-Ersatz . . . . . . . . . . . . . . . . . . . . . . . . . 89
Schneeketten . . . . . . . . . . . . . . . . . . . . . . 237, 271 Allradantrieb . . . . . . . . . . . . . . . . . . . . . . . . 188
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . 40
Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . 41
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 41
Service-Intervall-Anzeige . . . . . . . . . . . . . . . . . . 68
Servolenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Sicher fahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sicherheit von Kindern . . . . . . . . . . . . . . . . . . . . 47
Sicherheitsausstattungen . . . . . . . . . . . . . . . . . . . 7
Sicherheitsgurt Ausklinken . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
mit zwei Gurtschlössern . . . . . . . . . . . . . . . . 24
Sicherheitsgurt ablegen mit zwei Gurtschlössern . . . . . . . . . . . . . . . . 28
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . 17 Falsch angelegt . . . . . . . . . . . . . . . . . . . . . . . 31
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 17
mit einem Gurtschloss . . . . . . . . . . . . . . . . . 23
Nicht angelegt . . . . . . . . . . . . . . . . . . . . . . . . 20
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 22 Sicherheitsgurte ablegen
mit einem Gurtschloss . . . . . . . . . . . . . . . . . 27
Sicherheitsgurte reinigen . . . . . . . . . . . . . . . . . 206
Sicherheitsgurte schützen . . . . . . . . . . . . . . . . . 21
Sicherheitshinweise Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Beifahrer-Front- und Seitenairbag abschalten . . . . . . . . . . . . . . . . . . . . . . . . . 46
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Gurtstraffer . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Kühlmitteltemperatur . . . . . . . . . . . . . . . . . . 80
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . 41
Umgang mit den Kindersitzen . . . . . . . . . . . 47
Umgang mit den Sicherheitsgurten . . . . . . . 22
Sicherungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250
Sicherungskasten . . . . . . . . . . . . . . . . . . . . . . . 251
Sitz Ausstattungsmerkmale . . . . . . . . . . . . . . . . 130
Sitz vorklappen . . . . . . . . . . . . . . . . . . . . . . 132
Sitzlehne vorklappen . . . . . . . . . . . . . . . . . 132
verschieben . . . . . . . . . . . . . . . . . . . . . . . . . 131
Sitzanordnung . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Sitze aus- und einbauen . . . . . . . . . . . . . . . . . . . 133
Sitzeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . 125 Sitz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Sitzplätze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
alhambra aleman.book Seite 295 Donnerstag, 19. April 2007 4:32 16
