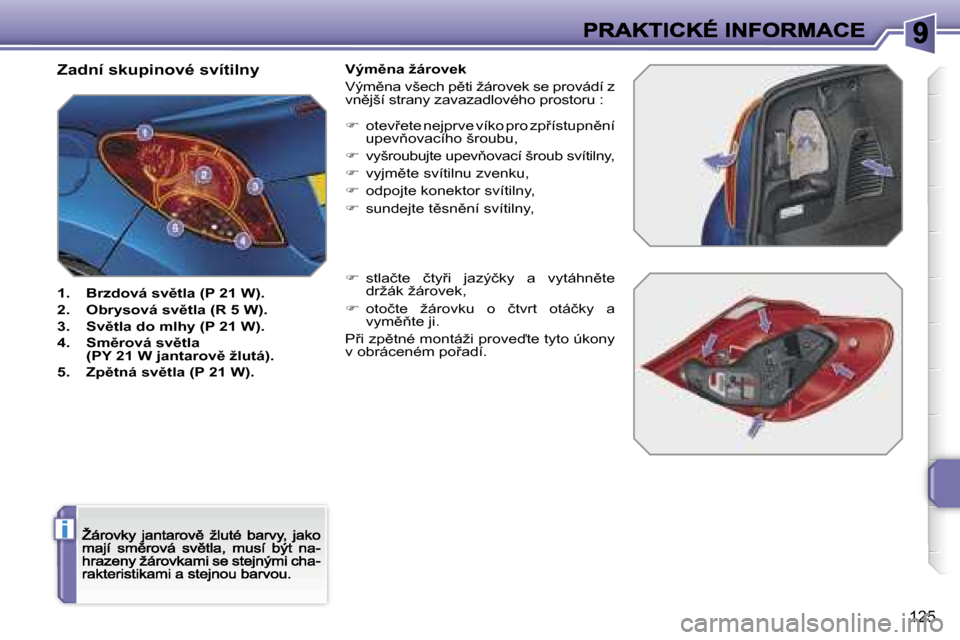

Zadní skupinové svítilny
1. Brzdová sv
)tla (P 21 W).
2. Obrysová sv
)tla (R 5 W).
3. Sv
)tla do mlhy (P 21 W).
4. Sm
)rová sv
)tla (PY 21 W jantarov
) žlutá).
5. Zp
)tná sv
)tla (P 21 W).
Vým
)na žárovek
Vým
)na všech p
)ti žárovek se provádí z vn
)jší strany zavazadlového prostoru :
 otev
9ete nejprve víko pro zp
9ístupn
)ní upev
3ovacího šroubu,
 vyšroubujte upev
3ovací šroub svítilny,
 vyjm
)te svítilnu zvenku,
 odpojte konektor svítilny,
 sundejte t
)sn
)ní svítilny,
 stlačte čty
9i jazýčky a vytáhn
)te držák žárovek,
 otočte žárovku o čtvrt otáčky a vym
)
3te ji.
P
9i zp
)tné montáži prove
te tyto úkony v obráceném po
9adí.

126

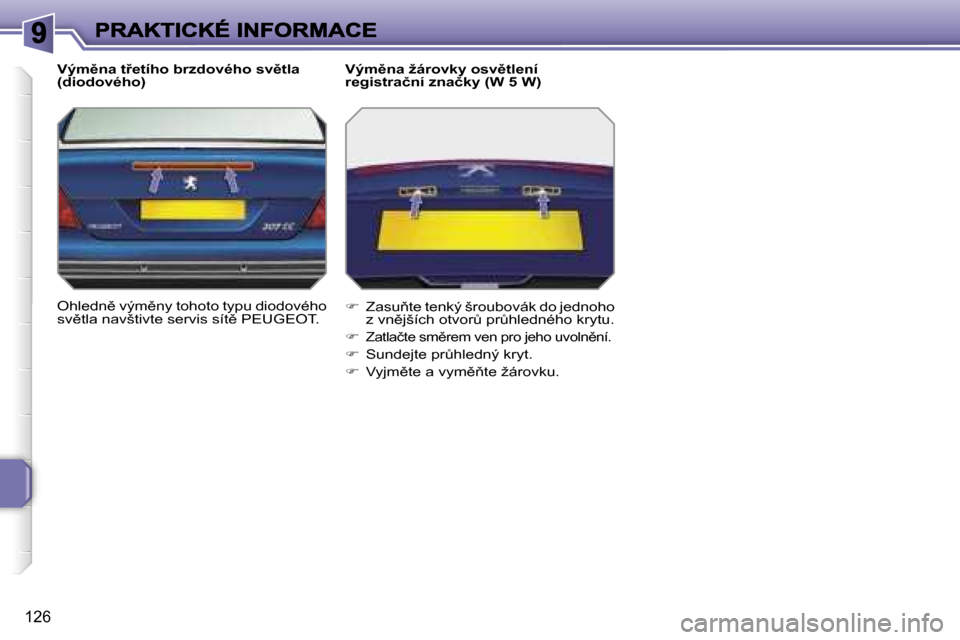

Vým
)na t
9etího brzdového sv
)tla (diodového)
Ohledn
) vým
)ny tohoto typu diodového sv
)tla navštivte servis sít
) PEUGEOT.
Vým
)na žárovky osv
)tlení registrační značky (W 5 W)
 Zasu
3te tenký šroubovák do jednoho z vn
)jších otvor
A pr
Ahledného krytu.
Zatlačte sm
)rem ven pro jeho uvoln
)ní.
 Sundejte pr
Ahledný kryt.
 Vyjm
)te a vym
)
3te žárovku.

!
i
127

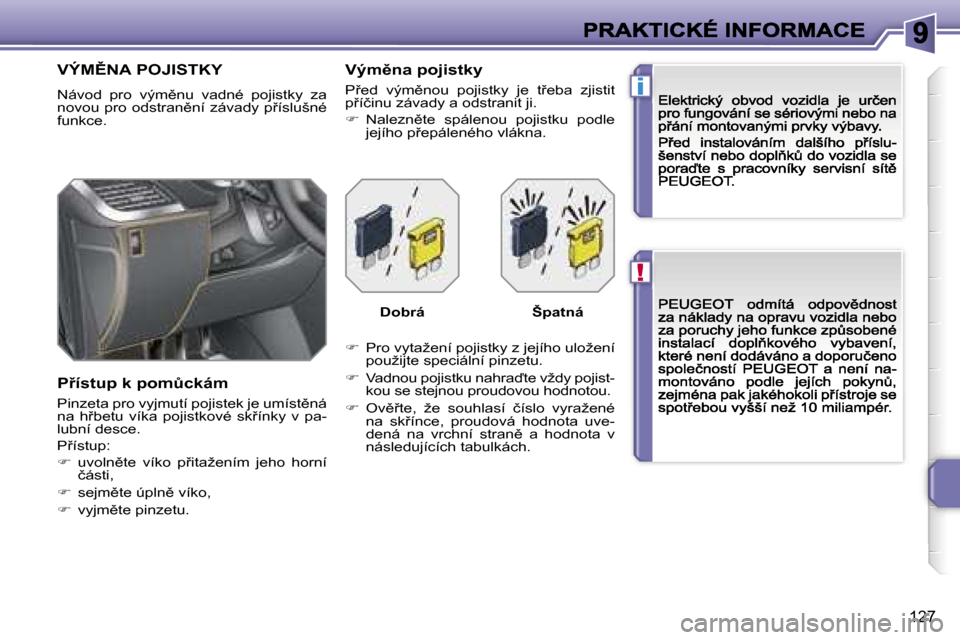

VÝM
(NA POJISTKY
Návod pro vým
)nu vadné pojistky za novou pro odstran
)ní závady p
9íslušné funkce.
P
9ístup k pom
Ackám
Pinzeta pro vyjmutí pojistek je umíst
)ná na h
9betu víka pojistkové sk
9ínky v pa-lubní desce.
P
9ístup:
 uvoln
)te víko p
9itažením jeho horní části,
 sejm
)te úpln
) víko,
 vyjm
)te pinzetu.
Vým
)na pojistky
P
9ed vým
)nou pojistky je t
9eba zjistit p
9íčinu závady a odstranit ji.
 Nalezn
)te spálenou pojistku podle jejího p
9epáleného vlákna.
 Pro vytažení pojistky z jejího uložení použijte speciální pinzetu.
 Vadnou pojistku nahra
te vždy pojist-kou se stejnou proudovou hodnotou.
 Ov
)
9te, že souhlasí číslo vyražené na sk
9ínce, proudová hodnota uve-dená na vrchní stran
) a hodnota v následujících tabulkách.
DobráŠpatná

128

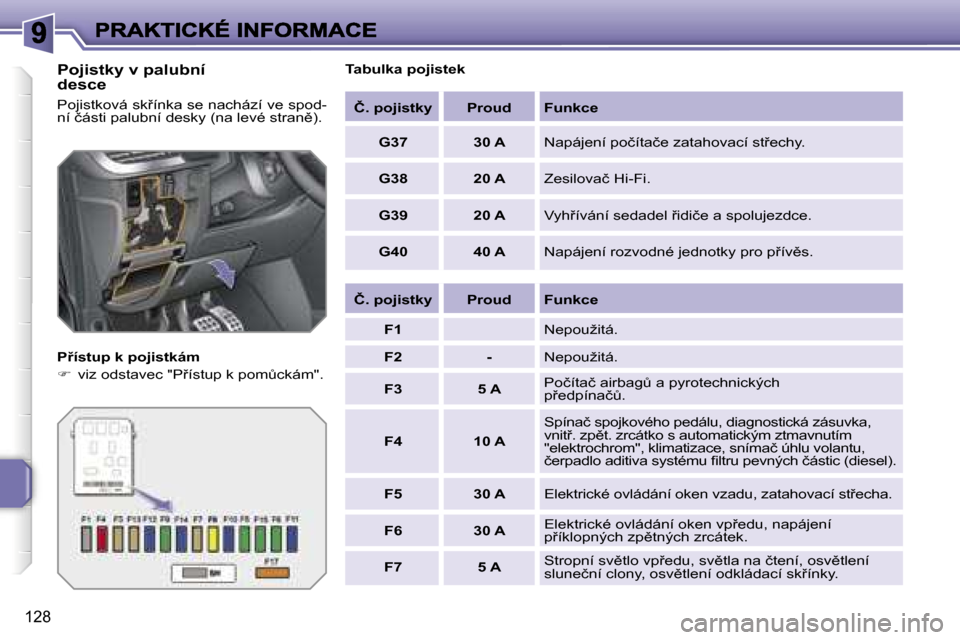

Pojistky v palubní desce
Pojistková sk
9ínka se nachází ve spod-ní části palubní desky (na levé stran
)).
P
9ístup k pojistkám
 viz odstavec "P
9ístup k pom
Ackám".
Tabulka pojistek
Č. pojistkyProudFunkce
G3730 ANapájení počítače zatahovací st
9echy.
G3820 AZesilovač Hi-Fi.
G3920 AVyh
9ívání sedadel
9idiče a spolujezdce.
G4040 ANapájení rozvodné jednotky pro p
9ív
)s.
Č. pojistkyProudFunkce
F1Nepoužitá.
F2-Nepoužitá.
F35 APočítač airbag
A a pyrotechnických p
9edpínač
A.
F410 A
Spínač spojkového pedálu, diagnostická zásuvka, vnit
9. zp
)t. zrcátko s automatickým ztmavnutím "elektrochrom", klimatizace, snímač úhlu volantu, čerpadlo aditiva systému filtru pevných částic (diesel).
F530 AElektrické ovládání oken vzadu, zatahovací st
9echa.
F630 AElektrické ovládání oken vp
9edu, napájení p
9íklopných zp
)tných zrcátek.
F75 AStropní sv
)tlo vp
9edu, sv
)tla na čtení, osv
)tlení sluneční clony, osv
)tlení odkládací sk
9ínky.

129
Č. pojistkyProudFunkce

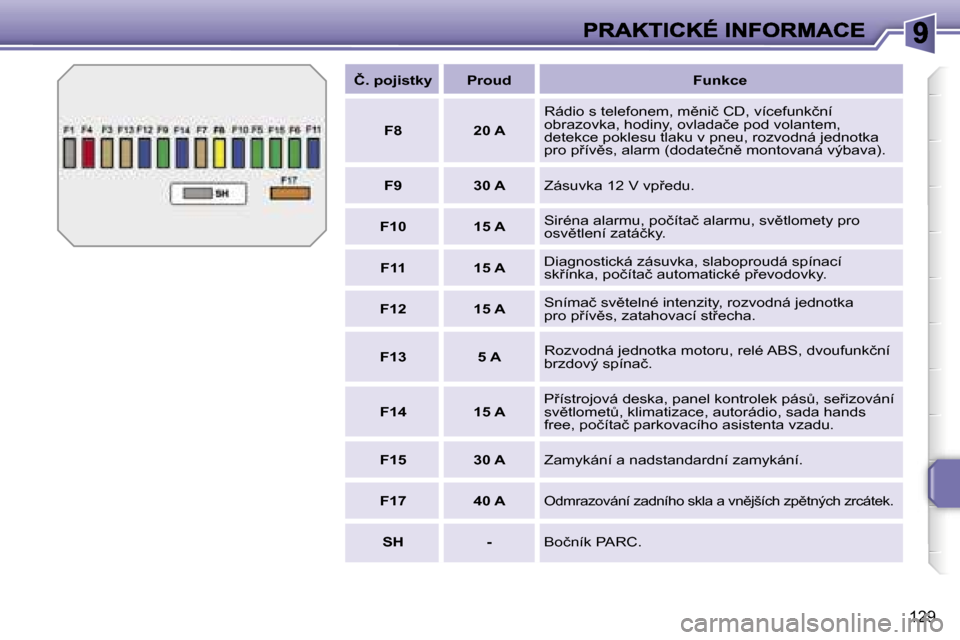

F820 A
Rádio s telefonem, m
)nič CD, vícefunkční obrazovka, hodiny, ovladače pod volantem, detekce poklesu tlaku v pneu, rozvodná jednotka pro p
9ív
)s, alarm (dodatečn
) montovaná výbava).
F930 AZásuvka 12 V vp
9edu.
F1015 ASiréna alarmu, počítač alarmu, sv
)tlomety pro osv
)tlení zatáčky.
F1115 ADiagnostická zásuvka, slaboproudá spínací sk
9ínka, počítač automatické p
9evodovky.
F1215 ASnímač sv
)telné intenzity, rozvodná jednotka pro p
9ív
)s, zatahovací st
9echa.
F135 ARozvodná jednotka motoru, relé ABS, dvoufunkční brzdový spínač.
F1415 AP
9ístrojová deska, panel kontrolek pás
A, se
9izování sv
)tlomet
A, klimatizace, autorádio, sada hands free, počítač parkovacího asistenta vzadu.
F1530 AZamykání a nadstandardní zamykání.
F1740 AOdmrazování zadního skla a vn
)jších zp
)tných zrcátek.
SH-Bočník PARC.

130

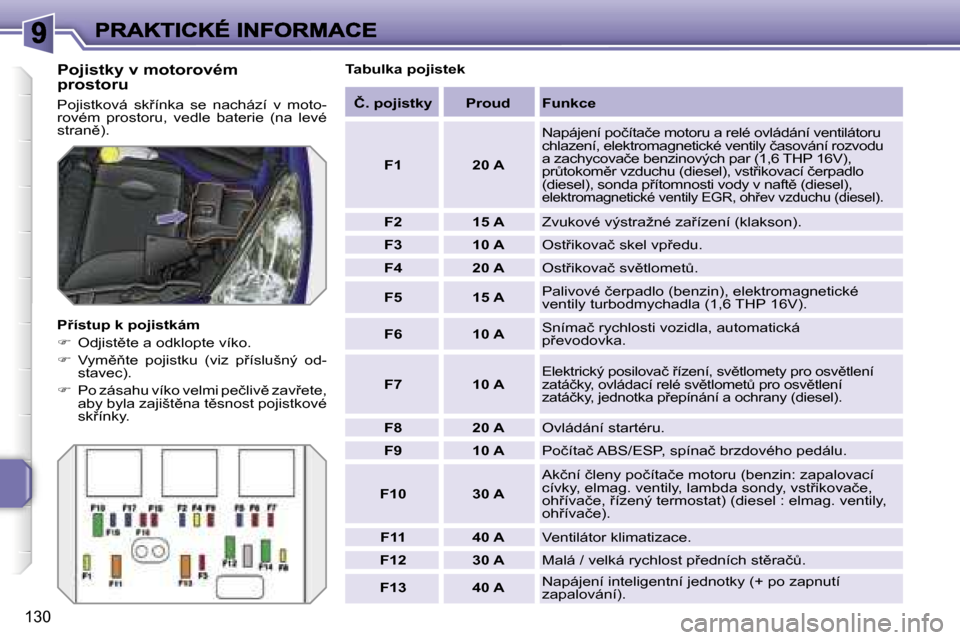

Pojistky v motorovém prostoru
Pojistková sk
9ínka se nachází v moto-rovém prostoru, vedle baterie (na levé stran
)).
P
9ístup k pojistkám
 Odjist
)te a odklopte víko.
 Vym
)
3te pojistku (viz p
9íslušný od-stavec).
 Po zásahu víko velmi pečliv
) zav
9ete, aby byla zajišt
)na t
)snost pojistkové sk
9ínky.
Tabulka pojistek
Č. pojistkyProudFunkce
F120 A
Napájení počítače motoru a relé ovládání ventilátoru chlazení, elektromagnetické ventily časování rozvod u a zachycovače benzinových par (1,6 THP 16V), pr
Atokom
)r vzduchu (diesel), vst
9ikovací čerpadlo (diesel), sonda p
9ítomnosti vody v naft
) (diesel), elektromagnetické ventily EGR, oh
9ev vzduchu (diese l).
F215 AZvukové výstražné za
9ízení (klakson).
F310 AOst
9ikovač skel vp
9edu.
F420 AOst
9ikovač sv
)tlomet
A.
F515 APalivové čerpadlo (benzin), elektromagnetické ventily turbodmychadla (1,6 THP 16V).
F610 ASnímač rychlosti vozidla, automatická p
9evodovka.
F710 AElektrický posilovač
9ízení, sv
)tlomety pro osv
)tlení zatáčky, ovládací relé sv
)tlomet
A pro osv
)tlení zatáčky, jednotka p
9epínání a ochrany (diesel).
F820 AOvládání startéru.
F910 APočítač ABS/ESP, spínač brzdového pedálu.
F1030 A
Akční členy počítače motoru (benzin: zapalovací cívky, elmag. ventily, lambda sondy, vst
9ikovače, oh
9ívače,
9ízený termostat) (diesel : elmag. ventily, oh
9ívače).
F1140 AVentilátor klimatizace.
F1230 AMalá / velká rychlost p
9edních st
)rač
A.
F1340 ANapájení inteligentní jednotky (+ po zapnutí zapalování).

131
Č. pojistkyProudFunkce

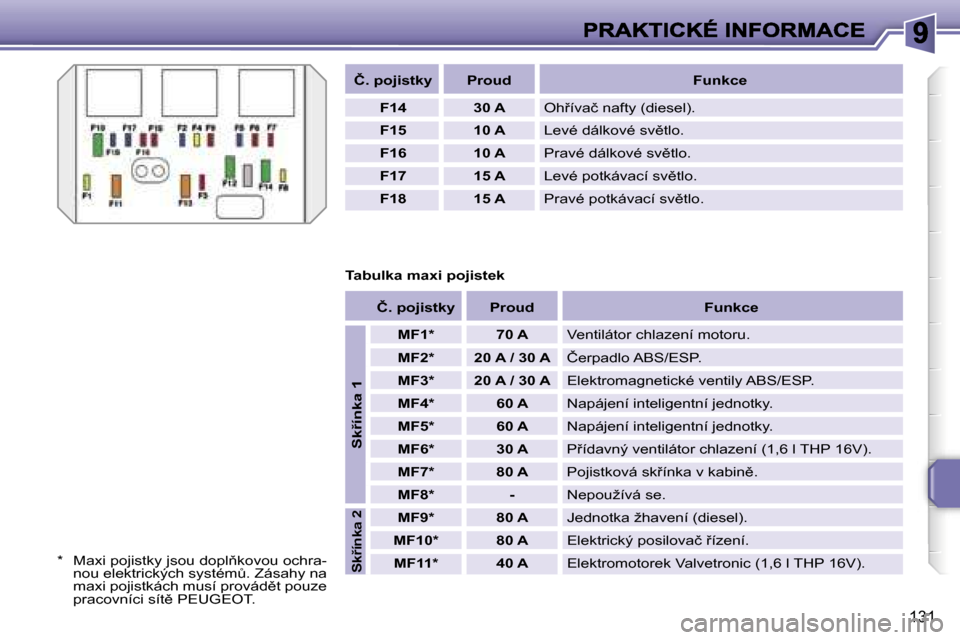

F1430 AOh
9ívač nafty (diesel).
F1510 ALevé dálkové sv
)tlo.
F1610 APravé dálkové sv
)tlo.
F1715 ALevé potkávací sv
)tlo.
F1815 APravé potkávací sv
)tlo.
Tabulka maxi pojistek
* Maxi pojistky jsou dopl
3kovou ochra-nou elektrických systém
A. Zásahy na maxi pojistkách musí provád
)t pouze pracovníci sít
) PEUGEOT.
Č. pojistkyProudFunkce
MF1*70 AVentilátor chlazení motoru.
MF2*20 A / 30 AČerpadlo ABS/ESP.
MF3*20 A / 30 AElektromagnetické ventily ABS/ESP.
MF4*60 ANapájení inteligentní jednotky.
MF5*60 ANapájení inteligentní jednotky.
MF6*30 AP
9ídavný ventilátor chlazení (1,6 l THP 16V).
MF7*80 APojistková sk
9ínka v kabin
).
MF8*-Nepoužívá se.
MF9*80 AJednotka žhavení (diesel).
MF10*80 AElektrický posilovač
9ízení.
MF11*40 AElektromotorek Valvetronic (1,6 l THP 16V).
Sk
9ínka 1
Sk
9ínka 2

132

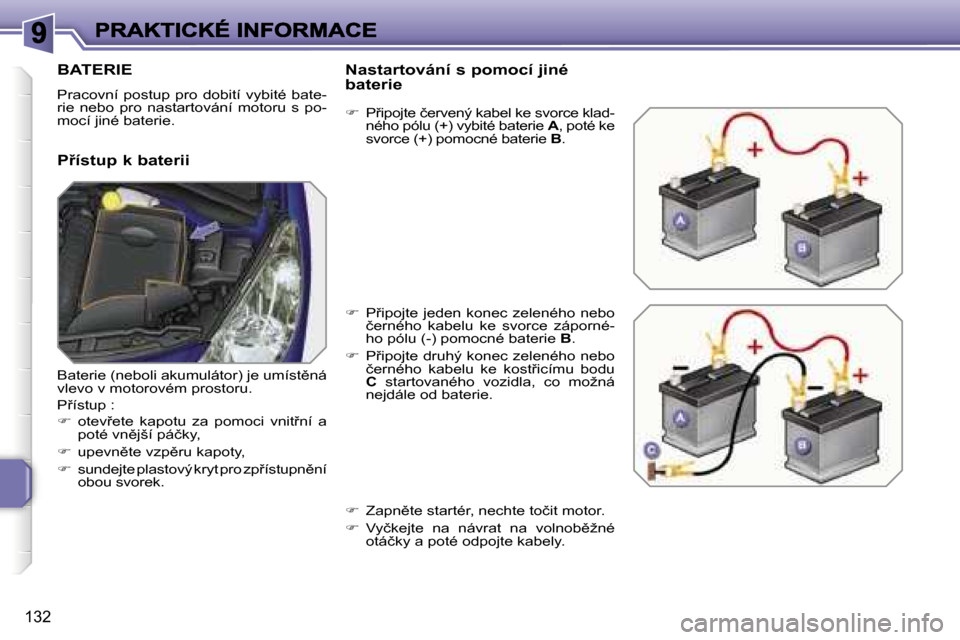

BATERIE
Pracovní postup pro dobití vybité bate-rie nebo pro nastartování motoru s po-mocí jiné baterie.
P
9ístup k bateriiNastartování s pomocí jiné
baterie
 P
9ipojte červený kabel ke svorce klad-ného pólu (+) vybité baterie A, poté ke svorce (+) pomocné baterie B.
 P
9ipojte jeden konec zeleného nebo černého kabelu ke svorce záporné-ho pólu (-) pomocné baterie B.
 P
9ipojte druhý konec zeleného nebo černého kabelu ke kost
9icímu bodu C startovaného vozidla, co možná nejdále od baterie.
 Zapn
)te startér, nechte točit motor.
 Vyčkejte na návrat na volnob
)žné otáčky a poté odpojte kabely.
Baterie (neboli akumulátor) je umíst
)ná vlevo v motorovém prostoru.
P
9ístup :
 otev
9ete kapotu za pomoci vnit
9ní a poté vn
)jší páčky,
 upevn
)te vzp
)ru kapoty,
 sundejte plastový kryt pro zp
9ístupn
)ní obou svorek.
