2007.5 Peugeot 308 Упутство за употребу (in Serbian)

11
149

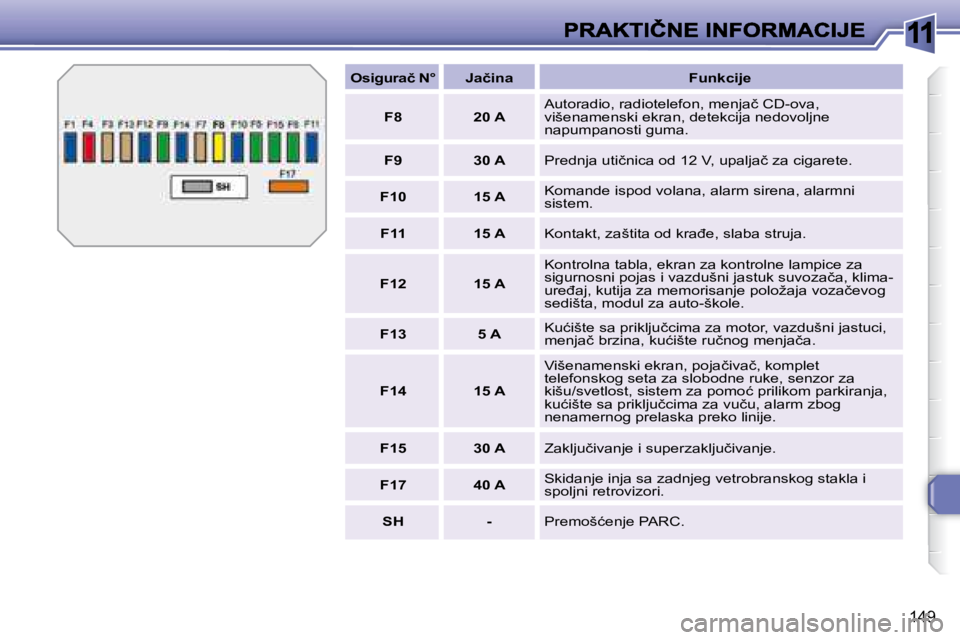

Osigurač N°JačinaFunkcije
F820 AAutoradio, radiotelefon, menjač CD-ova, višenamenski ekran, detekcija nedovoljne napumpanosti guma.
F930 APrednja utičnica od 12 V, upaljač za cigarete.
F1015 AKomande ispod volana, alarm sirena, alarmni sistem.
F1115 AKontakt, zaštita od krađe, slaba struja.
F1215 A
Kontrolna tabla, ekran za kontrolne lampice za sigurnosni pojas i vazdušni jastuk suvozača, klima-uređaj, kutija za memorisanje položaja vozačevog sedišta, modul za auto-škole.
F135 AKućište sa priključcima za motor, vazdušni jastuci, menjač brzina, kućište ručnog menjača.
F1415 A
Višenamenski ekran, pojačivač, komplet telefonskog seta za slobodne ruke, senzor za kišu/svetlost, sistem za pomoć prilikom parkiranja, kućište sa priključcima za vuču, alarm zbog nenamernog prelaska preko linije.
F1530 AZaključivanje i superzaključivanje.
F1740 ASkidanje inja sa zadnjeg vetrobranskog stakla i spoljni retrovizori.
SH-Premošćenje PARC.

11
150

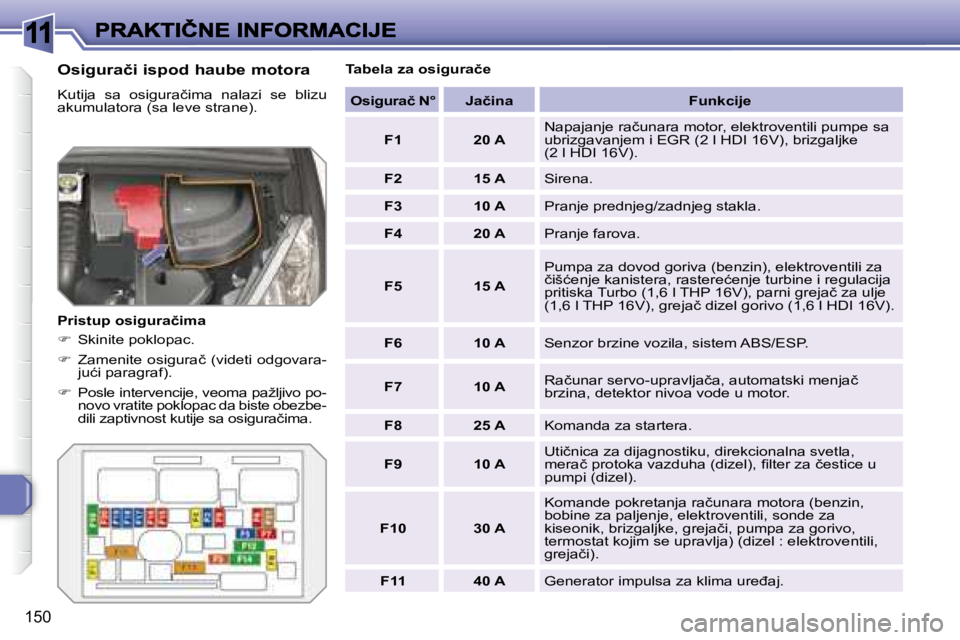

Osigurači ispod haube motora
Kutija sa osiguračima nalazi se blizu akumulatora (sa leve strane).
Pristup osiguračima
 Skinite poklopac.
 Zamenite osigurač (videti odgovara-jući paragraf).
 Posle intervencije, veoma pažljivo po-novo vratite poklopac da biste obezbe-dili zaptivnost kutije sa osiguračima.
Tabela za osigurače
Osigurač N°JačinaFunkcije
F120 ANapajanje računara motor, elektroventili pumpe sa ubrizgavanjem i EGR (2 l HDI 16V), brizgaljke (2 l HDI 16V).
F215 ASirena.
F310 APranje prednjeg/zadnjeg stakla.
F420 APranje farova.
F515 A
Pumpa za dovod goriva (benzin), elektroventili za čišćenje kanistera, rasterećenje turbine i regulacija pritiska Turbo (1,6 l THP 16V), parni grejač za ulje (1,6 l THP 16V), grejač dizel gorivo (1,6 l HDI 16V).
F610 ASenzor brzine vozila, sistem ABS/ESP.
F710 ARačunar servo-upravljača, automatski menjač brzina, detektor nivoa vode u motor.
F825 AKomanda za startera.
F910 AUtičnica za dijagnostiku, direkcionalna svetla, merač protoka vazduha (dizel), fi lter za čestice u pumpi (dizel).
F1030 A
Komande pokretanja računara motora (benzin, bobine za paljenje, elektroventili, sonde za kiseonik, brizgaljke, grejači, pumpa za gorivo, termostat kojim se upravlja) (dizel : elektroventili, grejači).
F1140 AGenerator impulsa za klima uređaj.

11
151
Osigurač N°JačinaFunkcije
F1230 AMala/velika brzina brisača prednjeg stakla.
F1340 ANapajanje BSI- ja (+ posle davanja kontakta).
F1430 APumpa za vazduh.
F1510 ADugo svetlo, desno.
F1610 ADugo svetlo, levo.
F1715 AOboreno svetlo, levo.
F1815 AOboreno svetlo, desno.
F1915 A
Grejač parni - za ulje (1,4 l 16V i 1,6 l VTi 16V), elektroventil za pražnjenje rezervoara (1,4 l 16V i 1,6 l VTi 16V), sonda za kiseonik (benzin), elektroventil za vazdušno hlađenje (dizel).
F2010 A
Termostat kojim se upravlja, elektroventili za varijabilnu distribuciju, elektroventil za regulaciju pritiska Turbo (dizel), detektor nivoa vode u motoru (dizel).
F215 A
Napajanje releja grupe motor-ventilator, komanda releja Valvetronic (1,4 l 16V i 1,6 l VTi 16V), hlađenje Turbo (1,6 l THP 16V), merač protoka vazduha (1,6 l HDI 16V).

11
152

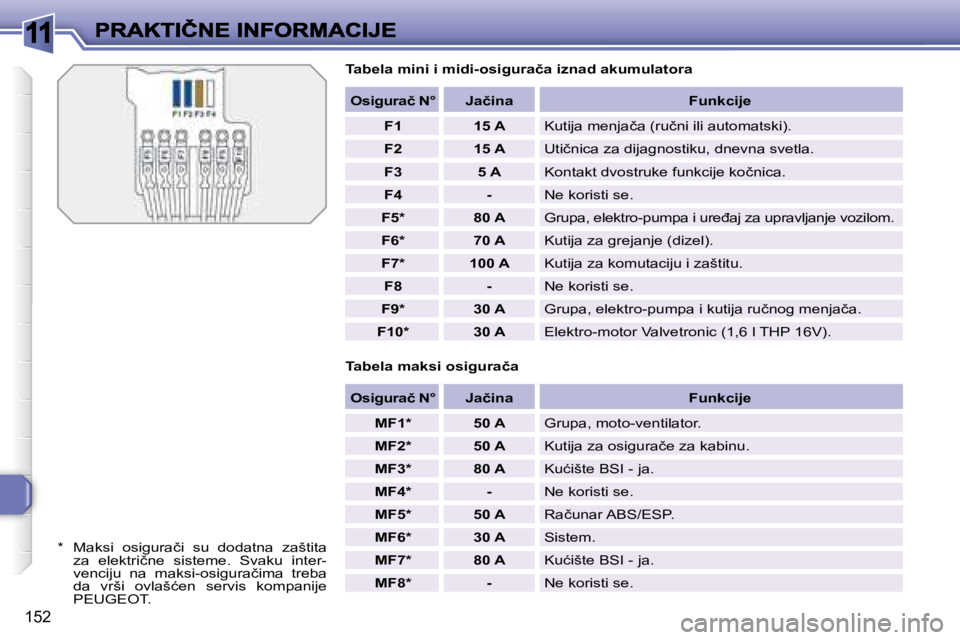

Tabela mini i midi-osigurača iznad akumulatora
* Maksi osigurači su dodatna zaštita za električne sisteme. Svaku inter-venciju na maksi-osiguračima treba da vrši ovlašćen servis kompanije PEUGEOT.
Osigurač N°JačinaFunkcije
F115 AKutija menjača (ručni ili automatski).
F215 AUtičnica za dijagnostiku, dnevna svetla.
F35 AKontakt dvostruke funkcije kočnica.
F4-Ne koristi se.
F5*80 AGrupa, elektro-pumpa i uređaj za upravljanje vozilom.
F6*70 AKutija za grejanje (dizel).
F7*100 AKutija za komutaciju i zaštitu.
F8-Ne koristi se.
F9*30 AGrupa, elektro-pumpa i kutija ručnog menjača.
F10*30 AElektro-motor Valvetronic (1,6 l THP 16V).
Tabela maksi osigurača
Osigurač N°JačinaFunkcije
MF1*50 AGrupa, moto-ventilator.
MF2*50 AKutija za osigurače za kabinu.
MF3*80 AKućište BSI - ja.
MF4*-Ne koristi se.
MF5*50 ARačunar ABS/ESP.
MF6*30 ASistem.
MF7*80 AKućište BSI - ja.
MF8*-Ne koristi se.

11
153

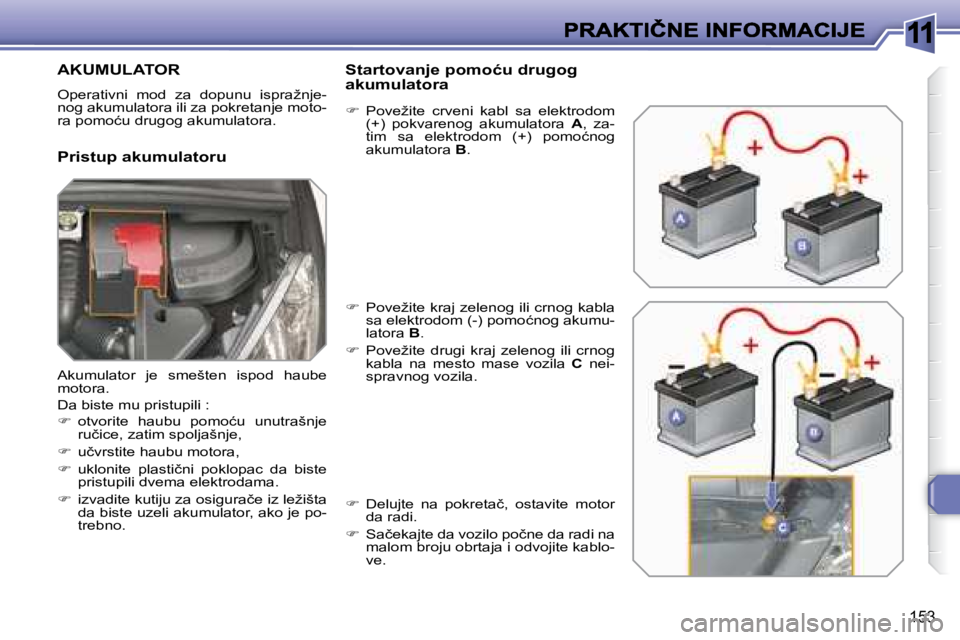

AKUMULATOR
Operativni mod za dopunu ispražnje-nog akumulatora ili za pokretanje moto-ra pomoću drugog akumulatora.
Pristup akumulatoru
Startovanje pomoću drugog akumulatora
 Povežite crveni kabl sa elektrodom (+) pokvarenog akumulatora A, za-tim sa elektrodom (+) pomoćnog akumulatora B.
 Povežite kraj zelenog ili crnog kabla sa elektrodom (-) pomoćnog akumu-latora B.
 Povežite drugi kraj zelenog ili crnog kabla na mesto mase vozila C nei-spravnog vozila.
 Delujte na pokretač, ostavite motor da radi.
 Sačekajte da vozilo počne da radi na malom broju obrtaja i odvojite kablo-ve.
Akumulator je smešten ispod haube motora.
Da biste mu pristupili :
 otvorite haubu pomoću unutrašnje ručice, zatim spoljašnje,
 učvrstite haubu motora,
 uklonite plastični poklopac da biste pristupili dvema elektrodama.
 izvadite kutiju za osigurače iz ležišta da biste uzeli akumulator, ako je po-trebno.

11
!
!
i
154

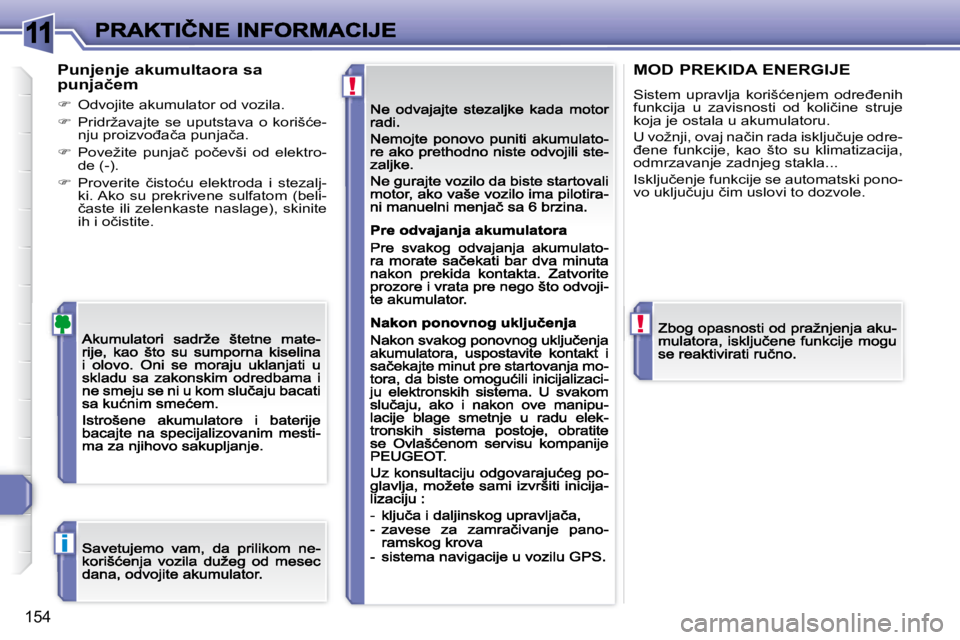

Punjenje akumultaora sa punjačem
 Odvojite akumulator od vozila.
 Pridržavajte se uputstava o korišće-nju proizvođača punjača.
 Povežite punjač počevši od elektro-de (-).
 Proverite čistoću elektroda i stezalj-ki. Ako su prekrivene sulfatom (beli-časte ili zelenkaste naslage), skinite ih i očistite.
MOD PREKIDA ENERGIJE
Sistem upravlja korišćenjem određenih funkcija u zavisnosti od količine struje koja je ostala u akumulatoru.
U vožnji, ovaj način rada isključuje odre-đene funkcije, kao što su klimatizacija, odmrzavanje zadnjeg stakla...
Isključenje funkcije se automatski pono-vo uključuju čim uslovi to dozvole.

11
!
!
i
154
Punjenje akumultaora sa punjačem
 Odvojite akumulator od vozila.
 Pridržavajte se uputstava o korišće-nju proizvođača punjača.
 Povežite punjač počevši od elektro-de (-).
 Proverite čistoću elektroda i stezalj-ki. Ako su prekrivene sulfatom (beli-časte ili zelenkaste naslage), skinite ih i očistite.
MOD PREKIDA ENERGIJE
Sistem upravlja korišćenjem određenih funkcija u zavisnosti od količine struje koja je ostala u akumulatoru.
U vožnji, ovaj način rada isključuje odre-đene funkcije, kao što su klimatizacija, odmrzavanje zadnjeg stakla...
Isključenje funkcije se automatski pono-vo uključuju čim uslovi to dozvole.

11
!
i
155

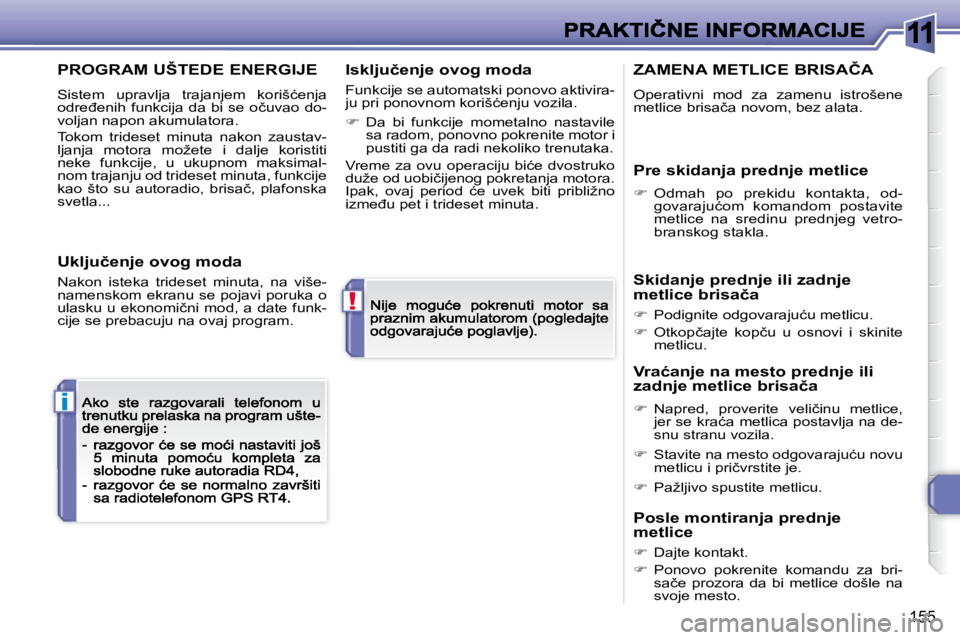

PROGRAM UŠTEDE ENERGIJE
Sistem upravlja trajanjem korišćenja određenih funkcija da bi se očuvao do-voljan napon akumulatora.
Tokom trideset minuta nakon zaustav-ljanja motora možete i dalje koristiti neke funkcije, u ukupnom maksimal-nom trajanju od trideset minuta, funkcije kao što su autoradio, brisač, plafonska svetla...
Isključenje ovog moda
Funkcije se automatski ponovo aktivira-ju pri ponovnom korišćenju vozila.
 Da bi funkcije mometalno nastavile sa radom, ponovno pokrenite motor i pustiti ga da radi nekoliko trenutaka.
Vreme za ovu operaciju biće dvostruko duže od uobičijenog pokretanja motora. Ipak, ovaj period će uvek biti približno između pet i trideset minuta.
Uključenje ovog moda
Nakon isteka trideset minuta, na više-namenskom ekranu se pojavi poruka o ulasku u ekonomični mod, a date funk-cije se prebacuju na ovaj program.
ZAMENA METLICE BRISAČA
Operativni mod za zamenu istrošene metlice brisača novom, bez alata.
Skidanje prednje ili zadnje metlice brisača
 Podignite odgovarajuću metlicu.
 Otkopčajte kopču u osnovi i skinite metlicu.
Vraćanje na mesto prednje ili zadnje metlice brisača
 Napred, proverite veličinu metlice, jer se kraća metlica postavlja na de-snu stranu vozila.
 Stavite na mesto odgovarajuću novu metlicu i pričvrstite je.
 Pažljivo spustite metlicu.
Pre skidanja prednje metlice
 Odmah po prekidu kontakta, od-govarajućom komandom postavite metlice na sredinu prednjeg vetro-branskog stakla.
Posle montiranja prednje metlice
 Dajte kontakt.
 Ponovo pokrenite komandu za bri-sače prozora da bi metlice došle na svoje mesto.
