2007.5 Peugeot 307 CC Manual del propietario (in Spanish)

!
89

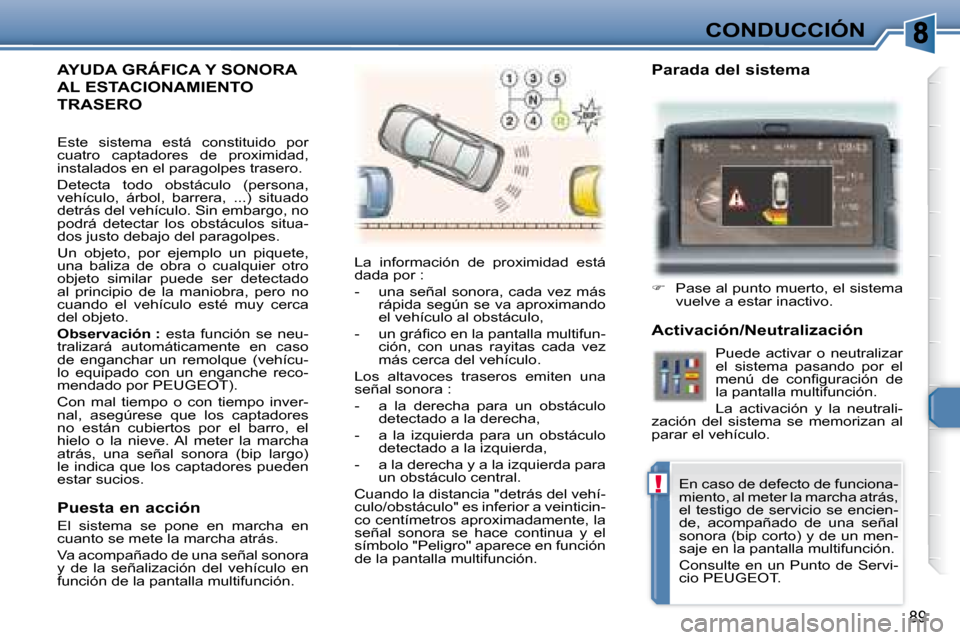

CONDUCCIÓN
AYUDA GRÁFICA Y SONORA
AL ESTACIONAMIENTO
TRASERO
La información de proximidad está
dada por :
- una señal sonora, cada vez más rápida según se va aproximando
el vehículo al obstáculo,
- un grái co en la pantalla multifun- ción, con unas rayitas cada vez
más cerca del vehículo.
Los altavoces traseros emiten una
señal sonora :
- a la derecha para un obstáculo detectado a la derecha,
- a la izquierda para un obstáculo detectado a la izquierda,
- a la derecha y a la izquierda para un obstáculo central.
Cuando la distancia "detrás del vehí-
culo/obstáculo" es inferior a veinticin-
co centímetros aproximadamente, la
señal sonora se hace continua y el
símbolo "Peligro" aparece en función
de la pantalla multifunción.

 Pase al punto muerto, el sistema
vuelve a estar inactivo.
Activación/Neutralización Puede activar o neutralizar
el sistema pasando por el
menú de coni guración de
la pantalla multifunción.
La activación y la neutrali-
zación del sistema se memorizan al
parar el vehículo.
Parada del sistema
En caso de defecto de funciona-
miento, al meter la marcha atrás,
el testigo de servicio se encien-
de, acompañado de una señal
sonora (bip corto) y de un men-
saje en la pantalla multifunción.
Consulte en un Punto de Servi-
cio PEUGEOT.
Este sistema está constituido por
cuatro captadores de proximidad,
instalados en el paragolpes trasero.
Detecta todo obstáculo (persona,
vehículo, árbol, barrera, ...) situado
detrás del vehículo. Sin embargo, no
podrá detectar los obstáculos situa-
dos justo debajo del paragolpes.
Un objeto, por ejemplo un piquete,
una baliza de obra o cualquier otro
objeto similar puede ser detectado
al principio de la maniobra, pero no
cuando el vehículo esté muy cerca
del objeto.

Observación : esta función se neu-
tralizará automáticamente en caso
de enganchar un remolque (vehícu-
lo equipado con un enganche reco-
mendado por PEUGEOT).
Con mal tiempo o con tiempo inver-
nal, asegúrese que los captadores
no están cubiertos por el barro, el
hielo o la nieve. Al meter la marcha
atrás, una señal sonora (bip largo)
le indica que los captadores pueden
estar sucios.
Puesta en acción
El sistema se pone en marcha en
cuanto se mete la marcha atrás.
Va acompañado de una señal sonora
y de la señalización del vehículo en
función de la pantalla multifunción.

91

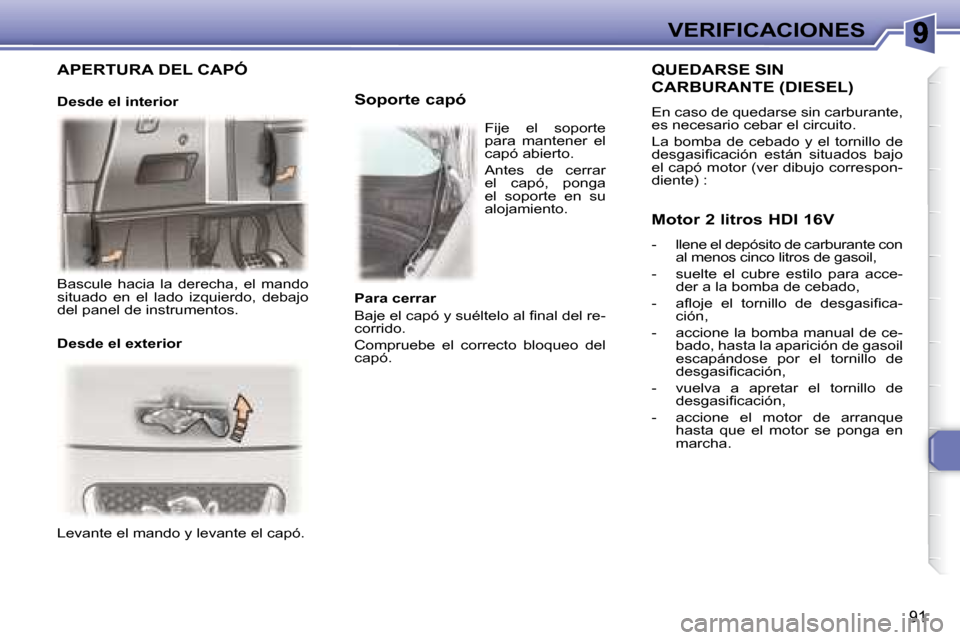

VERIFICACIONES
Levante el mando y levante el capó. Soporte capó
QUEDARSE SIN
CARBURANTE (DIESEL)
En caso de quedarse sin carburante,
es necesario cebar el circuito.
La bomba de cebado y el tornillo de
desgasii cación están situados bajo
el capó motor (ver dibujo correspon-
diente) :
Motor 2 litros HDI 16V
- llene el depósito de carburante con
al menos cinco litros de gasoil,
- suelte el cubre estilo para acce- der a la bomba de cebado,
- al oje el tornillo de desgasii ca- ción,
- accione la bomba manual de ce- bado, hasta la aparición de gasoil
escapándose por el tornillo de
desgasii cación,
- vuelva a apretar el tornillo de desgasii cación,
- accione el motor de arranque hasta que el motor se ponga en
marcha.
APERTURA DEL CAPÓ
Desde el interior
Bascule hacia la derecha, el mando
situado en el lado izquierdo, debajo
del panel de instrumentos.
Desde el exterior Fije el soporte
para mantener el
capó abierto.
Antes de cerrar
el capó, ponga
el soporte en su
alojamiento.
Para cerrar
Baje el capó y suéltelo al i nal del re-
corrido.
Compruebe el correcto bloqueo del
capó.

92
VERIFICACIONES

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y de
lavafaros.

3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.

5. Batería.

6. Caja de fusibles.
7. Filtro de aire.

8. Varilla de nivel de aceite motor.

9. Depósito del aceite motor.
MOTOR GASOLINA 1,6 LITROS 16V

93

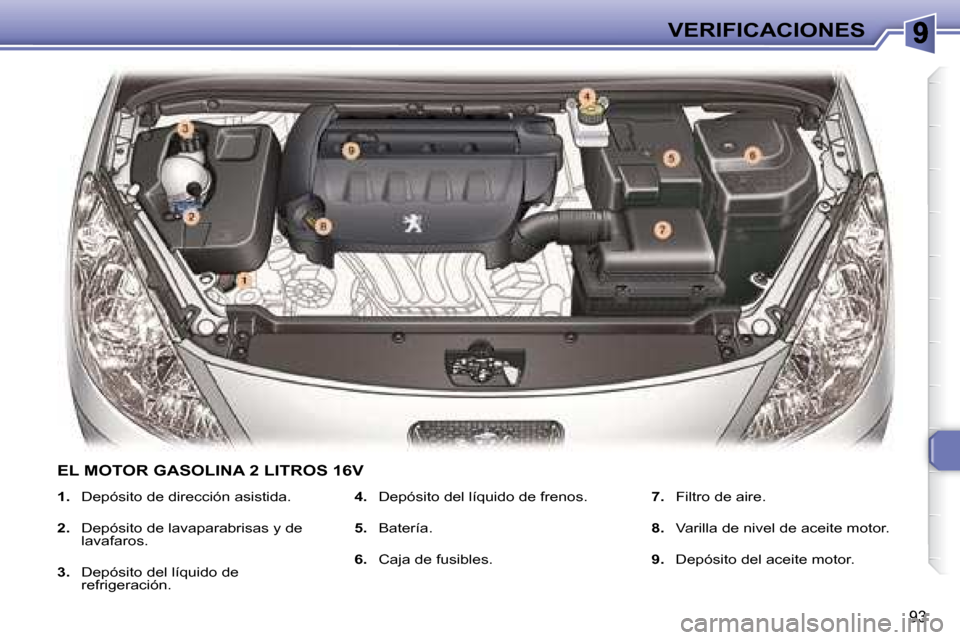

VERIFICACIONES

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y de
lavafaros.

3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.

5. Batería.

6. Caja de fusibles.
7. Filtro de aire.

8. Varilla de nivel de aceite motor.

9. Depósito del aceite motor.
EL MOTOR GASOLINA 2 LITROS 16V

94
VERIFICACIONES
MOTOR DIESEL 2 LITROS HDI 16V (136 CV)

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y
de lavafaros.

3. Depósito del líquido de
refrigeración .
4. Depósito del líquido de frenos.

5. Batería.

6. Caja de fusibles.

7. Filtro de aire.
8. Depósito de aceite motor.

9. Varilla de nivel de aceite motor.

10. Bomba de cebado.

11. Tornillo de desgasii cación.

95

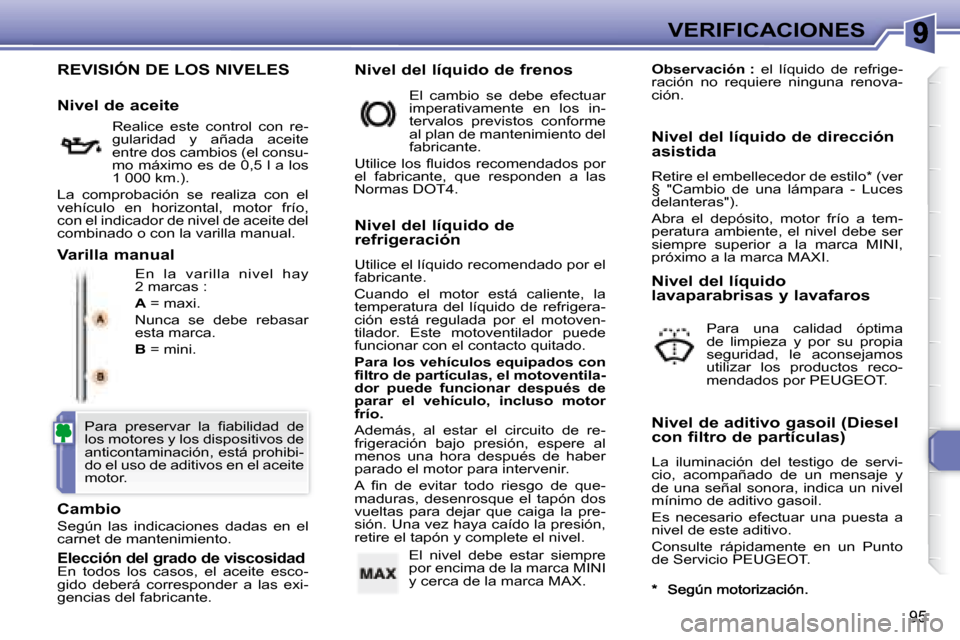

VERIFICACIONES
REVISIÓN DE LOS NIVELES
En la varilla nivel hay
2 marcas :

A = maxi.
Nunca se debe rebasar
esta marca.

B = mini.
Cambio
Según las indicaciones dadas en el
carnet de mantenimiento. Nivel del líquido de dirección
asistida
Retire el embellecedor de estilo * (ver
§ "Cambio de una lámpara - Luces
delanteras").
Abra el depósito, motor frío a tem-
peratura ambiente, el nivel debe ser
siempre superior a la marca MINI,
próximo a la marca MAXI.
Varilla manual Nivel del líquido de
refrigeración
Utilice el líquido recomendado por el
fabricante.
Cuando el motor está caliente, la
temperatura del líquido de refrigera-
ción está regulada por el motoven-
tilador. Este motoventilador puede
funcionar con el contacto quitado.

Para los vehículos equipados con
i ltro de partículas, el motoventila-
dor puede funcionar después de
parar el vehículo, incluso motor
frío.
Además, al estar el circuito de re-
frigeración bajo presión, espere al
menos una hora después de haber
parado el motor para intervenir.
A i n de evitar todo riesgo de que-
maduras, desenrosque el tapón dos
vueltas para dejar que caiga la pre-
sión. Una vez haya caído la presión,
retire el tapón y complete el nivel. Nivel del líquido
lavaparabrisas y lavafaros
Nivel de aditivo gasoil (Diesel
con filtro de partículas)
La iluminación del testigo de servi-
cio, acompañado de un mensaje y
de una señal sonora, indica un nivel
mínimo de aditivo gasoil.
Es necesario efectuar una puesta a
nivel de este aditivo.
Consulte rápidamente en un Punto
de Servicio PEUGEOT.
Nivel del líquido de frenos
Elección del grado de viscosidad En todos los casos, el aceite esco-
gido deberá corresponder a las exi-
gencias del fabricante.
Nivel de aceite

Observación : el líquido de refrige-
ración no requiere ninguna renova-
ción.
El nivel debe estar siempre
por encima de la marca MINI
y cerca de la marca MAX. El cambio se debe efectuar
imperativamente en los in-
tervalos previstos conforme
al plan de mantenimiento del
fabricante.
Utilice los l uidos recomendados por
el fabricante, que responden a las
Normas DOT4.
Realice este control con re-
gularidad y añada aceite
entre dos cambios (el consu-
mo máximo es de 0,5 l a los
1 000 km.).
La comprobación se realiza con el
vehículo en horizontal, motor frío,
con el indicador de nivel de aceite del
combinado o con la varilla manual.
Para una calidad óptima
de limpieza y por su propia
seguridad, le aconsejamos
utilizar los productos reco-
mendados por PEUGEOT.
Para preservar la i abilidad de
los motores y los dispositivos de
anticontaminación, está prohibi-
do el uso de aditivos en el aceite
motor.

i
i
!
96

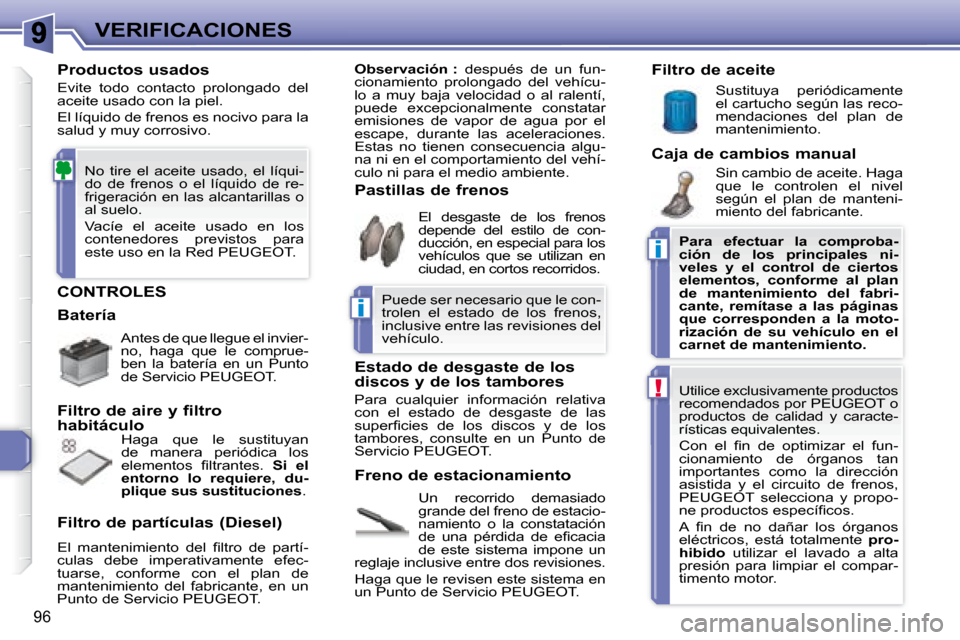

VERIFICACIONES
CONTROLES
Un recorrido demasiado
grande del freno de estacio-
namiento o la constatación
de una pérdida de ei cacia
de este sistema impone un
reglaje inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.
Filtro de aire y filtro
habitáculo
Filtro de partículas (Diesel)
El mantenimiento del i ltro de partí-
culas debe imperativamente efec-
tuarse, conforme con el plan de
mantenimiento del fabricante, en un
Punto de Servicio PEUGEOT. El desgaste de los frenos
depende del estilo de con-
ducción, en especial para los
vehículos que se utilizan en
ciudad, en cortos recorridos.
Estado de desgaste de los
discos y de los tambores
Para cualquier información relativa
con el estado de desgaste de las
superi cies de los discos y de los
tambores, consulte en un Punto de
Servicio PEUGEOT. Filtro de aceite
Productos usados
Evite todo contacto prolongado del
aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
Observación : después de un fun-
cionamiento prolongado del vehícu-
lo a muy baja velocidad o al ralentí,
puede excepcionalmente constatar
emisiones de vapor de agua por el
escape, durante las aceleraciones.
Estas no tienen consecuencia algu-
na ni en el comportamiento del vehí-
culo ni para el medio ambiente.
Batería Antes de que llegue el invier-
no, haga que le comprue-
ben la batería en un Punto
de Servicio PEUGEOT.
Haga que le sustituyan
de manera periódica los
elementos i ltrantes. Si el
entorno lo requiere, du-
plique sus sustituciones . Pastillas de frenos
Freno de estacionamiento Sustituya periódicamente
el cartucho según las reco-
mendaciones del plan de
mantenimiento.
Caja de cambios manual Sin cambio de aceite. Haga
que le controlen el nivel
según el plan de manteni-
miento del fabricante.
No tire el aceite usado, el líqui-
do de frenos o el líquido de re-
frigeración en las alcantarillas o
al suelo.
Vacíe el aceite usado en los
contenedores previstos para
este uso en la Red PEUGEOT.
Puede ser necesario que le con-
trolen el estado de los frenos,
inclusive entre las revisiones del
vehículo.
Para efectuar la comproba-
ción de los principales ni-
veles y el control de ciertos
elementos, conforme al plan
de mantenimiento del fabri-
cante, remítase a las páginas
que corresponden a la moto-
rización de su vehículo en el
carnet de mantenimiento.
Utilice exclusivamente productos
recomendados por PEUGEOT o
productos de calidad y caracte-
rísticas equivalentes.
Con el i n de optimizar el fun-
cionamiento de órganos tan
importantes como la dirección
asistida y el circuito de frenos,
PEUGEOT selecciona y propo-
ne productos especíi cos.
A i n de no dañar los órganos
eléctricos, está totalmente pro-
hibido utilizar el lavado a alta
presión para limpiar el compar-
timento motor.

i
i
!
96
VERIFICACIONES
CONTROLES
Un recorrido demasiado
grande del freno de estacio-
namiento o la constatación
de una pérdida de ei cacia
de este sistema impone un
reglaje inclusive entre dos revisiones.
Haga que le revisen este sistema en
un Punto de Servicio PEUGEOT.
Filtro de aire y filtro
habitáculo
Filtro de partículas (Diesel)
El mantenimiento del i ltro de partí-
culas debe imperativamente efec-
tuarse, conforme con el plan de
mantenimiento del fabricante, en un
Punto de Servicio PEUGEOT. El desgaste de los frenos
depende del estilo de con-
ducción, en especial para los
vehículos que se utilizan en
ciudad, en cortos recorridos.
Estado de desgaste de los
discos y de los tambores
Para cualquier información relativa
con el estado de desgaste de las
superi cies de los discos y de los
tambores, consulte en un Punto de
Servicio PEUGEOT. Filtro de aceite
Productos usados
Evite todo contacto prolongado del
aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
Observación : después de un fun-
cionamiento prolongado del vehícu-
lo a muy baja velocidad o al ralentí,
puede excepcionalmente constatar
emisiones de vapor de agua por el
escape, durante las aceleraciones.
Estas no tienen consecuencia algu-
na ni en el comportamiento del vehí-
culo ni para el medio ambiente.
Batería Antes de que llegue el invier-
no, haga que le comprue-
ben la batería en un Punto
de Servicio PEUGEOT.
Haga que le sustituyan
de manera periódica los
elementos i ltrantes. Si el
entorno lo requiere, du-
plique sus sustituciones . Pastillas de frenos
Freno de estacionamiento Sustituya periódicamente
el cartucho según las reco-
mendaciones del plan de
mantenimiento.
Caja de cambios manual Sin cambio de aceite. Haga
que le controlen el nivel
según el plan de manteni-
miento del fabricante.
No tire el aceite usado, el líqui-
do de frenos o el líquido de re-
frigeración en las alcantarillas o
al suelo.
Vacíe el aceite usado en los
contenedores previstos para
este uso en la Red PEUGEOT.
Puede ser necesario que le con-
trolen el estado de los frenos,
inclusive entre las revisiones del
vehículo.
Para efectuar la comproba-
ción de los principales ni-
veles y el control de ciertos
elementos, conforme al plan
de mantenimiento del fabri-
cante, remítase a las páginas
que corresponden a la moto-
rización de su vehículo en el
carnet de mantenimiento.
Utilice exclusivamente productos
recomendados por PEUGEOT o
productos de calidad y caracte-
rísticas equivalentes.
Con el i n de optimizar el fun-
cionamiento de órganos tan
importantes como la dirección
asistida y el circuito de frenos,
PEUGEOT selecciona y propo-
ne productos especíi cos.
A i n de no dañar los órganos
eléctricos, está totalmente pro-
hibido utilizar el lavado a alta
presión para limpiar el compar-
timento motor.
