2006 YAMAHA YZF-R6 ECU

DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda1. Caixa de fusíveis 2 (página 6-31)
2. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página
3-21)
3. Parafuso ajustador da força amortecedora de recuo da forquilha dian-
teira (página 3-21)
4. Anel ajustador de pré-carga da mola do amortecedor (página 3-23)
5. Parafuso ajustador da força amortecedora de compressão do amorte-
cedor (para um amortecimento de compressão rápido) (página 3-23)
6. Parafuso ajustador da força amortecedora de compressão do amorte-
cedor (para um amortecimento de compressão lento) (página 3-23)7. Jogo de ferramentas do proprietário (página 6-1)
8. Parafuso ajustador da força amortecedora de recuo do amortecedor
(página 3-23)
9. Pedal de mudança de velocidades (página 3-15)
10.Cavilha de drenagem do óleo do motor (página 6-11)
11.Cartucho do filtro de óleo do motor (página 6-11)
12.Cavilha ajustadora da força amortecedora de compressão da forquilha
dianteira (para um amortecimento de compressão rápido) (página 3-21)
13.Cavilha ajustadora da força amortecedora de compressão da forquilha
dianteira (para um amortecimento de compressão lento) (página 3-21)U2C0P0P0.book Page 1 Friday, September 16, 2005 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10972
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do códi-
go (com um arco vermelho)


duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos


um transmissor-receptor (instalado na
chave de reconfiguração do código)


uma unidade imobilizadora


uma ECU (unidade de controlo elec-
trónico)


um indicador luminoso do sistema
imobilizador (Consulte a página 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO:
PCA11820


NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! CON-
TACTE IMEDIATAMENTE O SEU
CONCESSIONÁRIO CASO A TE-
NHA PERDIDO! Se perder esta cha-
ve, ser-lhe-á impossível configurar
novos códigos nas chaves nor-
mais. Poderá continuar a utilizar as
chaves normais para colocar o veí-
culo em funcionamento. No entan-
to, caso seja necessário
reconfigurar o código (ou seja, se
for feita uma nova chave normal ou
perder todas as chaves) terá de
substituir todo o sistema imobiliza-dor. Por conseguinte, recomenda-
mos vivamente que utilize uma das
chaves normais e mantenha a cha-
ve de reconfiguração do código
num local seguro.


Não mergulhe as chaves em água.


Não exponha as chaves a tempera-
turas excessivamente elevadas.


Não coloque as chaves próximo de
ímans (incluindo produtos como al-
tifalantes, etc., mas sem se limitar a
estes).


Não coloque objectos pesados so-
bre as chaves.


Não efectue qualquer tipo de poli-
mento nem altere a forma das cha-
ves.


Não desmonte a parte plástica das
chaves.


Não coloque duas chaves de qual-
quer sistema imobilizador no mes-
mo porta-chaves.


Mantenha as chaves normais, bem
como chaves de outros sistemas
imobilizadores afastadas da chave
de reconfiguração do código deste
veículo.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U2C0P0P0.book Page 1 Friday, September 16, 2005 9:24 AM

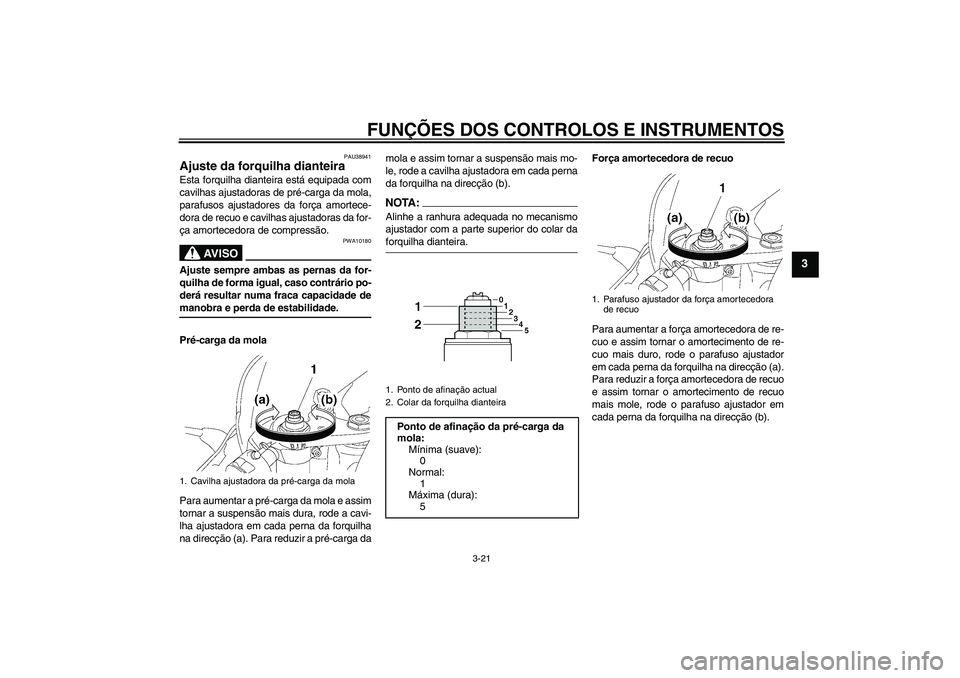

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU38941
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo e cavilhas ajustadoras da for-
ça amortecedora de compressão.
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga damola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
NOTA:Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do colar daforquilha dianteira.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Colar da forquilha dianteira
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
0
Normal:
1
Máxima (dura):
5
1. Parafuso ajustador da força amortecedora
de recuo
chapter3 Page 21 Friday, September 30, 2005 3:00 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
Força amortecedora de compressãoAjuste da força amortecedora de compres-
são (para um amortecimento de compres-são rápido)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
a cavilha ajustadora em cada perna da for-
quilha na direcção (b).NOTA:O ponto de afinação da força amortecedora
de compressão é determinado através da
medição da distância A, exibida na ilustra-
ção. Quanto maior é a distância A, maior é
a força amortecedora de compressão;
quanto mais pequena é a distância A, me-nor é a força amortecedora de compressão.
Ajuste da força amortecedora de compres-
são (para um amortecimento de compres-são lento)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor- Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
17 estalido(s) na direcção (b)*
Normal:
15 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão rápido)
2. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão lento)
1. Distância APonto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão rápido):
Mínima (suave):
Distância A = 8 mm (0.31 in)
Normal:
Distância A = 10 mm (0.39 in)
Máxima (dura):
Distância A = 12 mm (0.47 in)
U2C0P0P0.book Page 22 Friday, September 16, 2005 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
tecimento de compressão mais mole, rode
a cavilha ajustadora em cada perna da for-
quilha na direcção (b).PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU38951
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola e para-
fusos ajustadores da força amortecedora
de recuo e de compressão.PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a Ponto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão lento):
Mínima (suave):
16 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posição
U2C0P0P0.book Page 23 Friday, September 16, 2005 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).NOTA:

Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.


Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-tário para fazer o ajuste.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).Força amortecedora de compressão
Força amortecedora de compressão (para
um amortecimento de compressão rápido)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o parafuso ajustador na di-
recção (b). Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
4
Máxima (dura):
9
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
3 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão (para um amortecimento de
compressão rápido)
2. Parafuso ajustador da força amortecedora
de compressão (para um amortecimento de
compressão lento)
U2C0P0P0.book Page 24 Friday, September 16, 2005 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perdade controlo ou graves ferimentos.
Certifique-se de que o peso total do
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces- Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
250 kPa (36 psi) (2.50 kgf/cm²)
90–193 kg (198–425 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
193 kg (425 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U2C0P0P0.book Page 19 Friday, September 16, 2005 9:24 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U2C0P0P0.book Page 29 Friday, September 16, 2005 9:24 AM
