2006 YAMAHA YZ125LC Manuale duso (in Italian)

5-28
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
HANDHABUNGSHINWEISE
HINWEIS:
Die Vorderradgabel erfordert beson-
dere Aufmerksamkeit. Daher wird
empfohlen, Wartungsarbeiten an der
Vorderradgabel nur von Ihrem Fach-
händler ausführen zu lassen.
dD
Um eine ungewollte Explosion zu
vermeiden, die folgenden Hinweise
beachten.
9Die Vorderradgabel mit einer ein-
gebauten Kolbenstange weist
eine komplizierte interne Kon-
struktion auf und ist besonders
gegenüber Fremdmaterialien
empfindlich.
Darauf achten, dass keine Fremd-
materialien eintreten, wenn das Öl
erneuert oder die Vorderradgabel
demontiert und montiert wird.
9Vor dem Ausbau der Hauptventile
oder der Teleskopgabeln sicher-
stellen, dass die Luft aus der Luft-
kammer vollständig abgelassen
wird.
REMARQUES
CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneu-
se attention. Il est donc recommandé de
la faire entretenir chez le revendeur.
fF
Pouréviter une explosion accidentelle
de l’air, les instructions suivantes
doivent être observées:
9La fourche avant ayant une tige de
piston incorporée a une construc-
tion interne très sophistiquée et est
particulièrement sensible aux sub-
stances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
9Avant de déposer les valves de base
ou les fourches, veiller à purger
complètement les chambres à air.
IC556000
NOTA PER IL MANEGGIO
NOTA:
La forcella anteriore richiede grande at-
tenzione. Si raccomanda pertanto di ef-
fettuare la manutenzione della forcella
anteriore presso il concessionario.
iI
Per evitare un’esplosione accidentale
di aria, si dovrebbero osservare le se-
guenti istruzioni:
9La forcella anteriore con una biella
incorporata ha una costruzione in-
terna molto sofisticata ed è partico-
larmente sensibile al materiale
estraneo.
Fare sufficiente attenzione a non
permettere la penetrazione di mate-
riale estraneo quando si cambia
l’olio o quando si smonta e rimonta
la forcella anteriore.
9Prima di togliere le valvole di base o
le forcelle anteriori, accertarsi di
avere spurgato completamente
l’aria dalla campana d’aria.
POINTS DE DEPOSE
Amortisseur complet
1. Desserrer:
9Amortisseur complet 1
N.B.:
Avant de déposer la fourche de la
machine, desserrer l’amortisseur com-
plet avec la clé à bague de boulon capu-
chon 2.
AUSBAUPUNKTE
Dämpfer-Baugruppe
1. Lösen:
9Dämpfer-Baugruppe 1
HINWEIS:
Vor dem Ausbau der Teleskopgabel
von der Maschine die Dämpfer-Bau-
gruppe mit dem Schraubenschlüssel
für die Nockenwellenlagerdeckel-
Schrauben 2lösen.
IC553000
PUNTI DI RIMOZIONE
IC553311
Gruppo ammortizzatore
1. Allentare:
9Gruppo ammortizzatore 1
NOTA:
Prima di togliere la forcella anteriore
dal veicolo, svitare il gruppo ammortiz-
zatore con la chiave ad anello per vite
mordente 2.
Clé à bague de boulon
capuchon :
YM-01501/90890-01501
Chiave ad anello per vite
mordente:
YM-01501/90890-01501
Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schraubenringe:
YM-01501/90890-01501
1C3-9-31-5B 5/11/05 1:30 PM Page 7

5-29
CHASFRONT FORK
Adjuster
1. Drain the outer tube of its front fork oil at its
top.
2. Loosen:
9Adjuster 1
3. Remove:
9Adjuster 1
NOTE:
9While compressing the inner tube 2, set the
cap bolt ring wrench 4between the inner tube
and locknut 3.
9Hold the locknut and remove the adjuster.
cC
Do not remove the locknut as the damper
rod may go into the damper assembly and
not be taken out.
Cap bolt ring wrench:
YM-01501/90890-01501
EC553201
Inner tube
1. Remove:
9Dust seal 1
9Stopper ring 2
Using slotted-head screwdriver.
cC
Take care not to scratch the inner tube.
2. Remove:
9Inner tube 1
Oil seal removal steps:
9Push in slowly athe inner tube just be-
fore it bottoms out and then pull it back
quickly b.
9Repeat this step until the inner tube can
be pulled out from the outer tube.
1C3-9-31-5B 9/12/05 3:57 PM Page 8

5-29
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
Ajusteur
1. Vider complètement le fourreau de
son huile de fourche.
2. Desserrer:
9Ajusteur 1
3. Déposer :
9Ajusteur 1
N.B.:
9Tout en comprimant le tube plongeur
2, placer le support de tige 4entre le
tube plongeur et l’écrou de blocage
3.
9Maintenir l’écrou de blocage et déposer
l’ajusteur.
fF
Ne pas déposer l’écrou de blocage,
faute de quoi la tige d
’amortisseur
risque de tomber dans l
’amortisseur
et de ne pas pouvoir en être extraite.
Einsteller
1. Das Teleskopgabelöl oben aus
dem Gleitrohr ablassen.
2. Lösen:
9Einsteller 1
3. Ausbauen:
9Einsteller 1
HINWEIS:
9Beim Zusammendrücken des
Standrohrs 2den Stangenhalter 4
zwischen dem Standrohr und der
Sicherungsmutter 3ansetzen.
9Die Sicherungsmutter festhalten und
den Einsteller entfernen.
dD
Die Sicherungsmutter auf keinen
Fall entfernen, da das Dämpferrohr
in die Dämpfer-Baugruppe hinein-
fallen könnte und von dort nicht
mehr zu entfernen wäre.
Regolatore
1. Scaricare dalla cima del tubo ester-
no l’olio della forcella anteriore.
2. Allentare:
9Regolatore 1
3. Togliere:
9Regolatore 1
NOTA:
9Comprimendo il tubo interno 2,
posizionare il reggibarra 4tra il tubo
interno e il controdado 3.
9Bloccare il controdado e togliere il
regolatore.
iI
Non togliere il controdado perché la
barra dello smorzatore potrebbe
cadere nel gruppo ammortizzatore
senza che sia possibile estrarla.
Clé à bague de boulon
capuchon :
YM-01501/90890-01501Chiave ad anello per vite
mordente:
YM-01501/90890-01501Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schraubenringe:
YM-01501/90890-01501
Inneres Rohr
1. Ausbauen:
9Staubdichtung 1
9Anschlagring 2
Einen Schlitzschraubendreher
verwenden.
dD
Darauf achten, dass der Schlauch
nicht verkratzt wird.
2. Ausbauen:
9Inneres Rohr 1
Tube interne
1. Déposer:
9Joint antipoussière 1
9Bague d’arrêt 2
En utilisant un tournevis à lame
droite.
fF
Faire attention à ne pas rayer le tube
interne.
2. Déposer:
9Tube interne 1
IC553201
Tubo interno
1. Togliere:
9Parapolvere 1
9Anello di fermo 2
Usando il cacciavite a testa sca-
nalata.
iI
Fare attenzione a non graffiare il
tubo interno.
2. Togliere:
9Tubo interno 1
Ausbauschritte der Öldichtung:
9Das inneres Rohr bis kurz vor
dem Anstehen langsam ahinein-
drücken und danach schnell b
zurückziehen.
9Diesen Vorgang wiederholen,
bis des innere Rohr aus dem
äußeren Rohr abgezogen wer-
den kann.Procédure de la dépose de la bague
d’étanchéité:
9Enfoncer lentement
ale tube inter-
ne jusque’à ce qu’il soit presque en
butée puis le retirer rapidement b.
9Répéter cette opération jusqu’à ce
que le tube interne puisse être enle-
vé du tube externe.
Passi della rimozione del parao-
lio:
9Spingere dentro lentamente ail
tubo interno appena prima che
esca dal basso e poi tirarlo indie-
tro rapidamente b
.
9Ripetere questa operazione finché
è possibile estrarre il tubo interno
dal tubo esterno.
1C3-9-31-5B 5/11/05 1:30 PM Page 9

5-30
CHASFRONT FORK
Base valve
1. Remove:
9Base valve 1
From damper assembly 2.
NOTE:
Hold the damper assembly with the cap bolt ring
wrench 3and use the cap bolt wrench 4to
remove the base valve.
EC554000
INSPECTIONEC554100
Damper assembly
1. Inspect:
9Damper assembly 1
Bend/DamageReplace.
9O-ring 2
Wear/DamageReplace.
cC
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign ma-
terial.
Use enough care not to allow any foreign
material to come in when the oil is re-
placed or when the front fork is disassem-
bled and reassembled.
Cap bolt wrench:
YM-01500/90890-01500
Cap bolt ring wrench:
YM-01501/90890-01501
1C3-9-31-5B 5/11/05 1:30 PM Page 10

5-30
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE

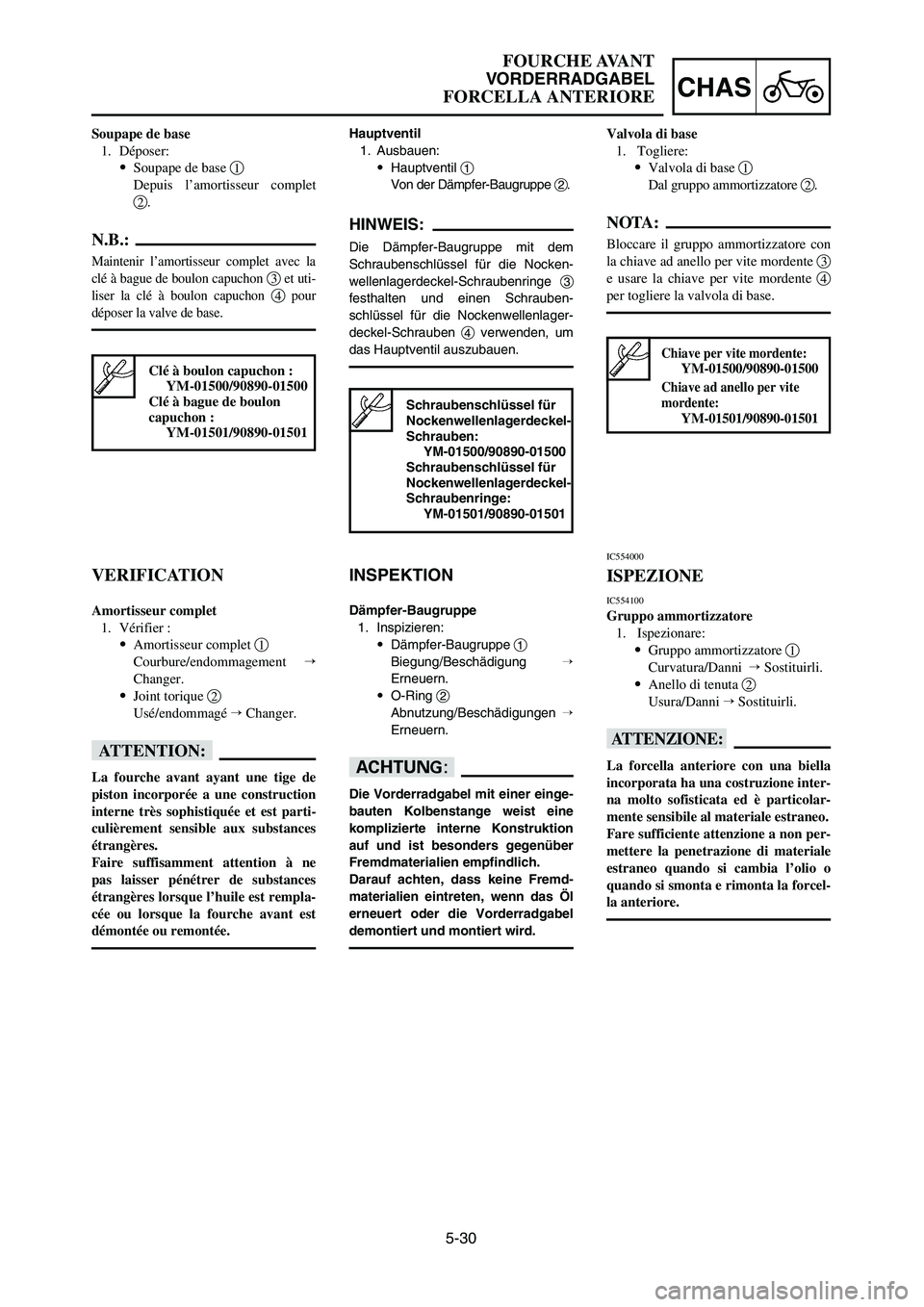

Soupape de base
1. D
époser:
9Soupape de base 1
Depuis l’amortisseur complet
2.
N.B.:
Maintenir l’amortisseur complet avec la
clé à bague de boulon capuchon
3et uti-
liser la clé à boulon capuchon
4pour
déposer la valve de base.
Hauptventil
1. Ausbauen:
9Hauptventil 1
Von der Dämpfer-Baugruppe 2.
HINWEIS:
Die Dämpfer-Baugruppe mit dem
Schraubenschlüssel für die Nocken-
wellenlagerdeckel-Schraubenringe 3
festhalten und einen Schrauben-
schlüssel für die Nockenwellenlager-
deckel-Schrauben 4verwenden, um
das Hauptventil auszubauen.
Valvola di base
1. Togliere:
9Valvola di base 1
Dal gruppo ammortizzatore 2.
NOTA:
Bloccare il gruppo ammortizzatore con
la chiave ad anello per vite mordente 3
e usare la chiave per vite mordente 4
per togliere la valvola di base.
Clé à boulon capuchon :
YM-01500/90890-01500
Clé à bague de boulon
capuchon :
YM-01501/90890-01501
Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schrauben:
YM-01500/90890-01500
Schraubenschlüssel für
Nockenwellenlagerdeckel-
Schraubenringe:
YM-01501/90890-01501
Chiave per vite mordente:YM-01500/90890-01500
Chiave ad anello per vite
mordente:
YM-01501/90890-01501
VERIFICATION
Amortisseur complet
1. Vérifier :
9Amortisseur complet 1
Courbure/endommagement
Changer.
9Joint torique 2
Usé/endommagé Changer.
fF
La fourche avant ayant une tige de
piston incorporée a une construction
interne très sophistiquée et est parti-
culièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rempla-
cée ou lorsque la fourche avant est
démontée ou remontée.
INSPEKTION
Dämpfer-Baugruppe
1. Inspizieren:
9Dämpfer-Baugruppe 1
Biegung/Beschädigung
Erneuern.
9O-Ring 2
Abnutzung/Beschädigungen
Erneuern.
dD
Die Vorderradgabel mit einer einge-
bauten Kolbenstange weist eine
komplizierte interne Konstruktion
auf und ist besonders gegenüber
Fremdmaterialien empfindlich.
Darauf achten, dass keine Fremd-
materialien eintreten, wenn das Öl
erneuert oder die Vorderradgabel
demontiert und montiert wird.
IC554000
ISPEZIONE
IC554100
Gruppo ammortizzatore
1. Ispezionare:
9Gruppo ammortizzatore 1
Curvatura/Danni Sostituirli.
9Anello di tenuta 2
Usura/Danni Sostituirli.
iI
La forcella anteriore con una biella
incorporata ha una costruzione inter-
na molto sofisticata ed è particolar-
mente sensibile al materiale estraneo.
Fare sufficiente attenzione a non per-
mettere la penetrazione di materiale
estraneo quando si cambia l’olio o
quando si smonta e rimonta la forcel-
la anteriore.
1C3-9-31-5B 5/11/05 1:30 PM Page 11

5-31
CHASFRONT FORK
Base valve
1. Inspect:
9Base valve 1
Wear/DamageReplace.
ContaminationClean.
9O-ring 2
Wear/DamageReplace.
9Piston metal 3
Wear/DamageReplace.
9Spring 4
Damage/FatigueReplace base valve.
9Air bleed screw 5
Wear/DamageReplace.
EC554400
Fork spring
1. Measure:
9Fork spring free length a
Out of specificationReplace.
Standard
454 mm 449 mm
(17.9 in) (17.7 in)Fork spring free length:
Collar
1. Inspect:
9Piston metal 1
Wear/Damage Replace.
1C3-9-31-5B 5/11/05 1:30 PM Page 12

5-31
CHAS
FOURCHE AVANT
VORDERRADGABEL
FORCELLA ANTERIORE
Soupape de base
1. Vérifier :
9Valve de base 1
Usée/endommagéeRemplacer.
ContaminationNettoyer.
9Joint torique 2
Usé/endommagéRemplacer.
9Métal de piston 3
Usée/endommagéeRemplacer.
9Ressort 4
Endommagé/uséRemplacer la
valve de base.
9Vis de purge d’air 5
Usée/endommagéeRemplacer.Hauptventil
1. Inspizieren:
9Hauptventil 1
Abnutzung/Beschädigungen
Ersetzen.
VerunreinigungReinigen.
9O-Ring 2
Abnutzung/Beschädigungen
Ersetzen.
9Kolbenmetall 3
Verschleiß/Beschädigungen
Ersetzen.
9Feder 4
Beschädigungen/Materialer-
müdungHauptventil erset-
zen.
9Entlüftungsschraube 5
Verschleiß/Beschädigungen
Ersetzen.Valvola di base
1. Ispezionare:
9Valvola di base 1
Usura/DanniSostituire.
Contaminazione Pulire.
9Anello di tenuta 2
Usura/DanniSostituire.
9Metallo del pistone 3
Usura/DanniSostituire.
9Molla 4
Danni/AffaticamentoSostitui-
re la valvola di base.
9Vite di spurgo dell’aria 5
Usura/DanniSostituire.
Ressort de fourche
1. Mesurer:
9Longueur libre de ressort de
fourche a
Hors spécificationChanger.
Stantard
454 mm 449 mm
(17,9 in) (17,7 in)Longueur libre de ressort
de fourche:
Gabelbeinfeder
1. Messen:
9Ungespannte Länge der
Gabelbeinfeder a
Abweichung von Spezifikation
Erneuern.
Standard
454 mm 449 mm
(17,9 in) (17,7 in)Ungespannte Länge der
Gabelbeinfeder:
IC554400
Molla della forcella
1. Misurare:
9Lunghezza libera della molla
della forcella a
Fuori specificaSostituirla.
Valore normale
454 mm 449 mm
(17,9 in) (17,7 in)Lunghezza libera della
molla della forcella:
Collier
1. Vérifier :
9Métal du piston 1
Usé/endommagéRemplacer.Distanzhülse
1. Überprüfen:
9Kolbenmetall 1
Abnutzung/Beschädigungen
Ersetzen.Collarino
1. Ispezionare:
9Ammortizzatore 1
Usura/DanniSostituire.
1C3-9-31-5B 5/11/05 1:30 PM Page 13

5-32
CHASFRONT FORK
EC554502
Inner tube
1. Inspect:
9Inner tube surface a
Score marksRepair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock pieceReplace.
9Inner tube bends
Out of specificationReplace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
w
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
Inner tube bending limit:
0.2 mm (0.008 in)
EC554600
Outer tube
1. Inspect:
9Outer tube 1
Score marks/Wear/DamageReplace.
Adjuster
1. Inspect:
9Adjuster 1
9O-ring 2
Wear/DamageReplace.
1C3-9-31-5B 5/11/05 1:30 PM Page 14
