2006 YAMAHA WR 450F ESP

GEN
INFO
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämt-
lichen Schmutz, Schlamm,
Staub und andere Fremdkörper
entfernen.
Vor dem Abspritzen des Fahr-
zeugs mit Wasser folgende Bau-
teile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Sei-
tenabdekkung
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ablassbohrung an der rech-
ten Seite des Zylinderkopfes
sämtliche elektrischen Bau-
teile
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden.
Siehe unter “SPEZIALWERK-
ZEUGE”.
3. Beim Zerlegen zusammengehö-
rige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mit-
einander arbeiten. Solche Bau-
gruppen dürfen nur komplett
wieder verwendet oder ausge-
tauscht werden.
4. Alle ausgebauten Teile reinigen
und in der Reihenfolge des Aus-
baus auf einer sauberen Unter-
lage ablegen. Dies gewährleistet
einen zügigen und korrekten
Zusammenbau.
5. Feuer fern halten.
INFORMATIONS
IMPORTANTES
PREPARATION A LA DEPOSE ET
AU DEMONTAGE
1. Eliminer soigneusement saletés,
boue, poussière et corps étrangers
avant la dépose et le démontage.
Avant de laver la moto à l’eau sous
pression, recouvrir les parties sui-
vantes:
Sortie d’échappement du silen-
cieux
Prise d’admission d’air du cache
latéral
Orifice situé dans le fond du car-
ter de la pompe à eau
Orifice de vidange de la culasse
(côté droit)
Tous les composants électriques
2. Utiliser les outils et le matériel de
nettoyage appropriés. Se reporter à
la section “OUTILS SPECIAUX”.
3. Lors du démontage de la moto, gar-
der ensemble les pièces appariées. Il
s’agit des engrenages, cylindres,
pistons et autres pièces qui ont été
“façonnées l’une à l’autre” par
l’usure normale. Ces pièces doivent
être réutilisées ensemble ou rempla-
cées.
4. Lors du démontage de la moto, net-
toyer toutes les pièces et les dispo-
ser dans des plateaux dans l’ordre
du démontage. Ceci diminuera le
temps de remontage et permettra de
s’assurer que toutes les pièces ont
été correctement remontées.
5. Travailler à l’écart de toute flamme.
INFORMACIÓN
IMPORTANTE
PREPARACIÓN PARA LA
EXTRACCIÓN Y DESMONTAJE
1. Antes de extraer y desmontar, eli-
mine toda la suciedad, barro, polvo
y materiales extraños.
Cuando vaya a lavar la máquina con
agua a presión cubra los elementos
siguientes.
Salida del silenciador
Toma de aire de la cubierta lateral
Orificio de la parte inferior de la
carcasa de la bomba de agua
Orificio de vaciado de la culata
(lado derecho)
Todos los componentes eléctricos
2. Utilice las herramientas y equipo de
limpieza apropiados. Consulte el
apartado “HERRAMIENTAS
ESPECIALES”.
3. Cuando desmonte la máquina, man-
tenga juntas las piezas emparejadas.
Esto incluye engranajes, cilindros,
pistones y otras piezas que se han
ido “acoplando” durante el des-
gaste normal. Las piezas empareja-
das se deben reutilizar en conjunto o
cambiar.
4. Durante el desmontaje de la
máquina, limpie todas las piezas y
colóquelas en bandejas en el mismo
orden en el que las ha desmontado.
Con ello reducirá el tiempo de mon-
taje y asegurará la correcta instala-
ción de todas las piezas.
5. Manténgalo todo alejado del fuego.
INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMACIÓN IMPORTANTE
1 - 3

GEN
INFO
ERSATZTEILE
1. Es wird empfohlen, nur Original-
Ersatzteile von Yamaha zu ver-
wenden. Nur von Yamaha emp-
fohlene Schmiermittel verwen-
den.
DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors sind
sämtliche Dichtungen, Dich-
tringe und O-Ringe zu erneuern.
Alle Dichtflächen, Dichtlippen
und O-Ringe vor dem Zusam-
menbau säubern.
2. Beim Zusammenbau alle
beweglichen Teile sowie Lager
ölen. Alle Dichtlippen einfetten.
SICHERUNGSSCHEIBEN,
-BLECHE UND SPLINTE
1. Sicherungsscheiben und -bleche
1 sowie Splinte müssen nach
dem Ausbau erneuert werden.
Sicherungslaschen und Splin-
tenden werden nach dem vor-
schriftsmäßigen Festziehen der
Schraube bzw. Mutter gegen die
Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager 1 und Dichtringe 2 so
einbauen, dass die Herstellerbe-
schriftung oder Teilenummer
sichtbar bleibt. (Die Beschrif-
tung muss also nach außen wei-
sen.) Beim Einbau von
Dichtringen die Dichtlippen mit
einer dünnen Schicht Lithiumsei-
fenfett bestreichen. Lager beim
Einbau großzügig ölen.
ACHTUNG:
Lager nie mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen
beschädigen. PIECES DE RECHANGE
1. Nous recommandons d’utiliser des
pièces Yamaha d’origine pour tous
les remplacements. Utiliser les
graisses et/ou huiles recommandées
par Yamaha lors des remontages et
réglages.
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur, tous les
joints, bagues d’étanchéité et joints
toriques doivent être remplacés. Toutes
les surfaces des joints, toutes les lèvres
de bagues d’étanchéité et tous les joints
toriques doivent être nettoyés.
2. Lors du remontage, huiler correcte-
ment toutes les pièces en contact et
tous les roulements. Graisser les
lèvres des bagues d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins d’écrou
1 et goupilles fendues ne peuvent
jamais être réutilisés. Replier les
onglets de blocage contre la ou les
faces du boulon ou de l’écrou après
avoir correctement serré ces der-
niers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les
bagues d’étanchéité 2 en orientant
vers l’extérieur leurs marques ou
numéros de fabricant. (En d’autres
mots, les lettres poinçonnées doi-
vent se trouver sur la face visible.)
Lors de la mise en place des bagues
d’étanchéité, appliquer une légère
couche de graisse fluide à base de
lithium sur leurs lèvres. Huiler
généreusement les roulements avant
de les mettre en place.ATTENTION:
Ne pas sécher les roulements à l’air
comprimé. Cela endommagerait les
surfaces de roulement.TODOS LOS REPUESTOS
1. Se recomienda utilizar repuestos
originales Yamaha para todas las
sustituciones. Utilice el aceite o
grasa recomendados por Yamaha
para el montaje y el ajuste.
JUNTAS, JUNTAS DE ACEITE Y
JUNTAS TÓRICAS
1. Cuando se desmonta el motor se
deben cambiar todas las juntas, jun-
tas de aceite y juntas tóricas. Se
deben limpiar todas las superficies
de las juntas, los labios de las juntas
de aceite y las juntas tóricas.
2. Lubrique adecuadamente todas las
superficies de contacto y cojinetes
durante el montaje. Aplique grasa a
los labios de las juntas de aceite.
ARANDELAS/DISCOS DE
SEGURIDAD Y PASADORES
HENDIDOS
1. Todas las arandelas/discos de segu-
ridad 1 y pasadores hendidos se
deben cambiar cuando se hayan
extraído. Las pestañas de seguridad
se deben doblar a lo largo de la cara
de los tornillos o tuercas después de
apretar estos adecuadamente.
COJINETES Y JUNTAS DE
ACEITE
1. Instale los cojinetes 1 y las juntas
de aceite 2 con la marca o número
del fabricante hacia afuera. (Es
decir, las letras grabadas deben que-
dar en el lado expuesto a la vista.)
Cuando instale juntas de aceite apli-
que una capa fina de grasa de litio
ligera al labio de la junta. Lubrique
abundantemente los cojinetes
cuando los instale.
ATENCION:
No utilice aire comprimido para secar
los cojinetes. Ello daña las superficies
de los cojinetes.
INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMACIÓN IMPORTANTE
1 - 4

GEN
INFO
HERRAMIENTAS ESPECIALES
Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales
adecuadas. Con el uso de las herramientas especiales correctas evitará los daños provocados por herramientas
inadecuadas o técnicas improvisadas. La forma y el número de referencia de las herramientas especiales varía
según los países, por lo que se suministran dos tipos. Cuando efectúe un pedido, consulte el listado que se
adjunta para evitar errores.
NOTA:
Para EE.UU. y Canadá utilice las referencias que empiezan por “YM-”, “YU-” o “ACC-”.
Para el resto del mundo utilice las referencias que empiezan por “90890-”.
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
YU-1135-A, 90890-01135 Herramienta de separación del cárter
Esta herramienta se utiliza para extraer el cigüeñal del cár-
ter.YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256Galga de cuadrante y soporte
Soporte
Estas herramientas se utilizan para comprobar el descen-
tramiento o la deformación de todas las piezas.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Instalador del cigüeñal
Guía de montaje del cigüeñal
Tornillo de montaje del cigüeñal
Espaciador (instalador de cigüeñal)
Adaptador (M12)
Estas herramientas se utilizan para instalar el cigüeñal.YU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Extractor de pasador de pistón
Esta herramienta se utiliza para extraer el pasador de pis-
tón.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Comprobador del tapón del radiador
Adaptador
Estas herramientas se utilizan para comprobar el sistema
de refrigeración.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Llave para tuercas anulares
Esta herramienta se utiliza para apretar la tuerca anular de
la dirección con el par especificado.YU-33975 90890-01403
YM-01494, 90890-01494 Soporte de varilla de amortiguador
Utilice esta herramienta para extraer e instalar la varilla
del amortiguador.YM-01494 90890-01494
HERRAMIENTAS ESPECIALES
1 - 7

GEN
INFO
YM-A0948, 90890-01502 Montador de juntas de horquilla
Esta herramienta se utiliza para instalar la junta de aceite
de la horquilla.YM-A0948 90890-01502
YS-1880-A, 90890-01701 Soporte de roldana
Esta herramienta se utiliza para aflojar o apretar la tuerca
de sujeción de la magneto del volante.YS-1880-A 90890-01701
YU-3112-C, 90890-03112 Comprobador de bolsillo
Utilice esta herramienta para comprobar la resistencia, la
tensión de salida y el amperaje de la bobina.YU-3112-C 90890-03112
YM-33277-A, 90890-03141 Lámpara estroboscópica
Esta herramienta es necesaria para comprobar el reglaje
del encendido.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compresor de muelle de válvula
Esta herramienta es necesaria para extraer e instalar los
conjuntos de válvulas.YM-4019 90890-04019
YM-91042, 90890-04086 Herramienta de sujeción del embrague
Esta herramienta se utiliza para sujetar el embrague mien-
tras se extrae o se instala la tuerca de sujeción del resalte
de embrague.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Extractor de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta es necesaria para extraer e instalar las
guías de válvulas.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Montador de guías de válvula
Admisión
Escape
Esta herramienta es necesaria para instalar las guías de
válvulas.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Rectificador de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta es necesaria para rectificar las guías de
válvula nuevas.YM-4118
YM-409990890-04118
90890-04099
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración

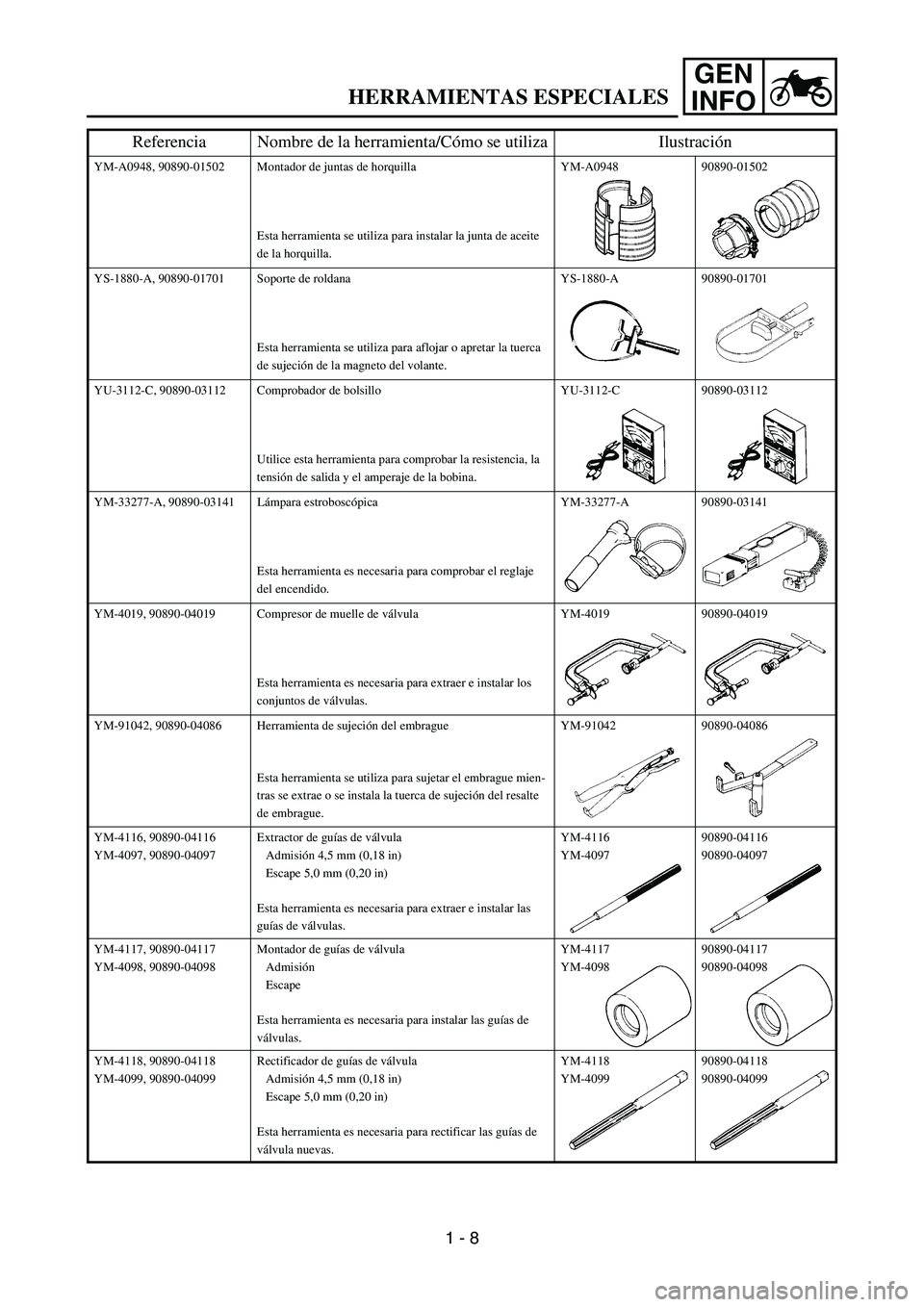

HERRAMIENTAS ESPECIALES
1 - 8

GEN
INFO
YM-04142, 90890-04142 Extractor de rotor
Esta herramienta se utiliza para extraer la magneto del
volante.YM-04142 90890-04142
YM-34487
90890-06754Comprobador de bujías dinámico
Comprobador de encendido
Este instrumento es necesario para comprobar los compo-
nentes del sistema de encendido.YM-34487 90890-06754
YB-35956-A, 90890-06756 Juego de comprobación de vacío/presión en la bomba
Esta herramienta se usa para comprobar el sistema de
inducción de aire.YB-35956-A 90890-06756
ACC-QUICK-GS-KT
90890-85505Quick gasket

YAMAHA Bond Nº1215
Este sellador (Bond) se utiliza para las superficies de con-
tacto del cárter, etc.ACC-QUICK-GS-KT 90890-85505
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
HERRAMIENTAS ESPECIALES
1 - 9

1 - 10
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
MAIN SWITCH
Functions of the respective switch positions
are as follows:
ON:
The engine can be started only at this position.
OFF:
All electrical circuits are switched off.
Main switch indicator light
The main switch 1 is equipped with an indica-
tor light 2 to avoid forgetting to turn it off. This
light functions as follows.
It lights up with the main switch “ON”.
It goes out when the engine increases its
speed after being started.
It lights up again when the engine is stopped.
NOTE:
If the indicator light will not light up with the
main switch “ON”, it shows a lack of the battery
voltage. Recharge the battery.
EC151000
“ENGINE STOP” BUTTON
The “ENGINE STOP” button 1 is located on
the left handlebar. Continue pushing the
“ENGINE STOP” button till the engine comes
to a stop.
START SWITCH
The start switch 1 is located on the right han-
dlebar. Push this switch to crank the engine
with the starter.

GEN
INFO
BEDIENUNGSELEMENTE
UND DEREN FUNKTION
ZÜNDSCHALTER
Die einzelnen Zündschalterstellun-
gen sind nachfolgend beschrieben:
ON:
Nur in dieser Stellung kann der Motor
gestartet werden.
OFF:
Alle elektrischen Stromkreise sind
ausgeschaltet.
Zündschalter-Kontrollleuchte
Der Zündschalter 1 ist mit einer
Kontrollleuchte 2 versehen, die den
Fahrer daran erinnern soll, die Zün-
dung auszuschalten. Die Funktions-
weise ist nachfolgend beschrieben.
Leuchtet in der “ON”-Stellung des
Zündschalters.
Erlischt, wenn der Motor nach dem
Anlassen eine gewisse Drehzahl
erreicht.
Leuchtet erneut auf, wenn der
Motor abgestellt wird.
HINWEIS:
Falls die Kontrollleuchte beim Stellen
des Zündschalters auf “ON” nicht
aufleuchtet, ist die Batteriespannung
zu niedrig. In diesem Fall die Batterie
laden.
MOTORSTOPPSCHALTER
“ENGINE STOP”
Der Motorstoppschalter “ENGINE
STOP” 1 befindet sich links am Len-
ker. Den Motorstoppschalter
“ENGINE STOP” gedrückt halten, bis
der Motor stoppt.
STARTERSCHALTER
Der Starterschalter 1 befindet sich
rechts am Lenker. Diesen Schalter
drücken, um den Motor anzulassen.
FONCTIONS DES
COMMANDES
CONTACTEUR A CLE
Les fonctions correspondant aux diffé-
rentes positions du contacteur sont les
suivantes:
ON:
seule position permettant le démarrage
du moteur.
OFF:
tous les circuits électriques sont coupés.
Témoin de l’interrupteur à clé
L’interrupteur à clé 1 est équipé d’un
témoin 2 afin de ne pas oublier de le
couper. Ce témoin fonctionne de la
manière suivante.
Il s’allume lorsque l’interrupteur à clé
est en position “ON”.
Il s’éteint lorsque le moteur monte en
régime après le démarrage.
Il se rallume lorsque le moteur est
coupé.
N.B.:
Si le témoin ne s’allume pas lorsque
l’interrupteur à clé est sur “ON”, c’est
que la tension de la batterie est trop fai-
ble. Recharger la batterie.
BOUTON “ENGINE STOP”
Le bouton “ENGINE STOP” 1 est situé
sur la partie gauche du guidon. Garder ce
bouton enfoncé jusqu’à ce que le moteur
s’arrête.
CONTACTEUR DU DEMARREUR
Le contacteur du démarreur 1 est situé
sur la partie droite du guidon. Appuyer
sur ce contacteur pour lancer le moteur à
l’aide du démarreur.
FUNCIONES DE LOS
MANDOS
INTERRUPTOR PRINCIPAL
Las funciones de las diferentes posicio-
nes del interruptor son las siguientes:
ON:
El motor solo se puede poner en marcha
en esta posición.
OFF:
Todos los circuitos eléctricos desconec-
tados.
Luz indicadora del interruptor princi-
pal
El interruptor principal 1 está provisto
de una luz indicadora 2 para no olvidar
desconectarlo. Dicha luz funciona del
modo siguiente.
Se ilumina cuando se sitúa el interrup-
tor principal en “ON”.
Se apaga cuando el régimen del motor
aumenta después del arranque.
Se vuelve a encender cuando se para
el motor.
NOTA:
Si la luz indicadora no se ilumina cuando
se sitúa el interruptor principal en “ON”
significa que la tensión de la batería está
baja. Recargue la batería.
BOTÓN “ENGINE STOP” (PARO
DEL MOTOR)
El botón “ENGINE STOP” 1 se
encuentra en el lado izquierdo del mani-
llar. Mantenga pulsado el botón
“ENGINE STOP” hasta que se pare el
motor.
INTERRUPTOR DE ARRANQUE
El interruptor de arranque 1 se encuen-
tra en el lado derecho del manillar. Pulse
este interruptor para poner en marcha el
motor con el motor de arranque.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNCIONES DE LOS MANDOS
1 - 10

GEN
INFO
FUSSBREMSHEBEL
Der Fußbremshebel 1 befindet sich
an der rechten Fahrzeugseite. Mit
diesem Hebel wird die Hinterrad-
bremse betätigt.
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraft-
stoff vom Tank zum Vergaser und fil-
tert ihn gleichzeitig. Die drei
Kraftstoffhahnstellungen sind nach-
folgend beschrieben:
OFF: In dieser Stellung ist der
Kraftstoffhahn geschlossen
und die Kraftstoffzufuhr unter-
brochen. Der Kraftstoffhahn
sollte nach Abstellen des
Motors in diese Stellung
gebracht werden.
ON: In dieser Stellung wird der
laufende Motor mit Kraftstoff
versorgt. Diese Stellung ist für
den Normalbetrieb.
RES: Geht während der Fahrt der
Kraftstoff aus, kann in dieser
Stellung der Motor mit dem
Reservekraftstoff versorgt wer-
den. Zwar kann das Motorrad
in dieser Kraftstoffhahnstel-
lung normal betrieben werden,
es sollte aber so bald wie mög-
lich aufgetankt werden.
CHOKEHEBEL
Ein kalter Motor benötigt zum Starten
ein fetteres Luft-Kraftstoff-Gemisch.
Dies wird von einer speziellen Kalt-
starteinrichtung geliefert, die der
Chokehebel 1 betätigt. Zum Betäti-
gen des Chokes den Chokehebel
herausziehen. Den Chokehebel erst
zurückschieben, wenn der Motor
gründlich warmgelaufen ist.
WARMSTARTHEBEL
Der Warmstarthebel 1 wird beim
Anlassen des warmen Motors betätigt.
Den Warmstarthebel betätigen, wenn
der Motor sofort nach dem Abstellen
wieder angelassen wird (und noch
warm ist). Durch Betätigen des
Warmstarthebels wird das Gemisch
zeitweise mit Sekundärluft abgema-
gert, um das Anlassen des betriebs-
warmen Motors zu erleichtern. PEDALE DE FREIN ARRIERE
La pédale de frein arrière 1 est située du
côté droit de la moto. Appuyer sur la
pédale de frein pour actionner le frein
arrière.
ROBINET DE CARBURANT
Le robinet de carburant amène le carbu-
rant du réservoir au carburateur tout en
le filtrant. Il a trois positions:
OFF: lorsque le robinet est dans cette
position, l’arrivée de carburant
est coupée. Toujours replacer le
robinet dans cette position après
avoir coupé le moteur.
ON: lorsque le robinet est dans cette
position, le carburant parvient au
carburateur. Pour rouler, le robi-
net doit se trouver dans cette
position.
RES: Lorsque le robinet est dans cette
position, le carburant provient de
la réserve du réservoir de carbu-
rant, après épuisement de l’ali-
mentation principale. Il est
possible de rouler normalement
avec le robinet dans cette posi-
tion, mais il est recommandé de
faire le plein le plus rapidement
possible.
COMMANDE DE DEPART A
FROID
Quand il est froid, le moteur a besoin
d’un mélange air - carburant plus riche
pour démarrer. Un circuit de démarrage
séparé, contrôlé par la commande de
départ à froid 1, fournit ce mélange.
Tirer la commande de départ à froid afin
d’ouvrir le circuit pour le démarrage.
Une fois le moteur chaud, la repousser
afin de refermer le circuit.
LEVIER DE DEMARRAGE A
CHAUD
Le levier de démarrage à chaud 1 s’uti-
lise pour démarrer un moteur chaud.
Ce levier s’utilise pour redémarrer le
moteur immédiatement après l’avoir
arrêté (le moteur est encore chaud).
Lorsqu’il est tiré, ce levier injecte une
quantité supplémentaire d’air dans le
mélange air-carburant, afin de le diluer
temporairement pour permettre un
démarrage plus aisé du moteur.PEDAL DE FRENO TRASERO
El pedal de freno trasero 1 se encuentra
en el lado derecho de la máquina. Pise el
pedal para accionar el freno trasero.
LLAVE DE PASO DEL
COMBUSTIBLE
La llave de paso suministra combustible
del depósito al carburador y además fil-
tra el combustible. La llave de paso del
combustible tiene tres posiciones:
OFF: Con la llave de paso en esta posi-
ción el combustible no circula.
Sitúe siempre la llave de paso en
esta posición cuando el motor
esté parado.
ON: Con la llave de paso en esta posi-
ción el combustible entra en el
carburador. La conducción nor-
mal se realiza con la llave de
paso en esta posición.
RES: Con la llave de paso en esta posi-
ción el combustible entra al car-
burador desde la zona de reserva
del depósito cuando se ha ago-
tado el suministro principal. Se
puede conducir con toda norma-
lidad con la llave de paso en esta
posición, pero se recomienda
repostar lo antes posible.
MANDO DE ARRANQUE EN FRÍO
Cuando está frío, el motor necesita una
mezcla de aire y combustible más rica
para arrancar. Un circuito de arranque
aparte y controlado por el mando de
arranque en frío 1 es el que suministra
esta mezcla. Tire del mando de arranque
en frío para abrir el circuito. Cuando el
motor se haya calentado empuje el
mando para cerrar el circuito.
MANDO DE ARRANQUE EN
CALIENTE
El mando de arranque en caliente 1 se
utiliza para arrancar cuando el motor está
caliente.
Utilice el mando de arranque en caliente
cuando arranque de nuevo el motor
inmediatamente después de haberlo
parado (el motor todavía está caliente).
Tirando del mando de arranque en
caliente se inyecta aire secundario para
empobrecer temporalmente la mezcla de
aire y combustible, con lo que el motor
arrancará más fácilmente.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNCIONES DE LOS MANDOS
1 - 12
