1-36
ESD
GJU21150
Eigenschaften des
Wasserfahrzeugs

Das Wasserfahrzeug wird durch die Schubkraft
gesteuert. Vollständiges Wegnehmen des Ga-
ses hat nur minimale Schubkraft zur Folge. Bei
Geschwindigkeiten über dem Langsamstlauf
nimmt die Lenkbarkeit zunehmend ab, falls
kein Gas gegeben wird. Dieses Modell ist mit
dem Yamaha Engine Management System
(YEMS) ausgestattet, welchem ein Off-Throttle
Steering (OTS) System einverleibt ist. Das
System wird bei Gleitgeschwindigkeit aktivier t,
sobald das Wasserfahrzeug nach Loslassen
des Gashebels gesteuert wird. Das OTS-Sys-
tem hilft beim Wenden, indem es dem dros-
selnden Wasserfahrzeug Schubkraft verleiht.
Für schärfere Wendungen muss allerdings
Gas gegeben und der Lenker gedreht werden.
Das OTS-System bleibt unter Gleitgeschwin-
digkeit oder bei abgestelltem Motor aus. Bei
fallender Motordrehzahl vermag der Lenker
das Wasserfahrzeug nicht mehr zu wenden,
bis wieder Gas gegeben wird oder Langsamst-
laufgeschwingigkeit erreicht worden ist. Üben
Sie Wendemanöver in einem offenen Bereich,
der keine Hindernisse bietet, bis Sie dies gut
beherrschen.

Dieses Wasserfahrzeug wird von einem Was-
ser-Jet angetrieben. Die Jetpumpe ist direkt
mit dem Motor verbunden. Daraus ergibt sich,
dass auch bei geringster Motordrehzahl bereits
Schubkraft vorliegt. Es gibt keine “Leerlauf”-
Stellung. Der Schalthebel weist nur zwei Stel-
lungen auf: Vorwärtsfahrt und Rückwär tsfahr t
(nur VX110 Deluxe).
SJU21150
Características de la moto de agua

La propulsión a chorro hace virar a la moto de
agua. Si se suelta completamente el acelera-
dor, el empuje será mínimo. Si está navegando
a una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Este modelo incorpora el siste-
ma Yamaha de gestión del motor (YEMS) que
incluye el sistema de gobierno sin gas (OTS).
Dicho sistema se activa a velocidad de planeo,
cuando se intenta virar después de soltar el
acelerador. El sistema OTS sigue suministran-
do algo de empuje que permitirá virar mien-
tras la moto de agua desacelera; no obstante,
podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no
funciona a velocidades inferiores a la de pla-
neo o cuando el motor está parado. Cuando el
motor reduzca la marcha, la moto de agua de-
jará de responder al manillar hasta que acelere
de nuevo o alcance la velocidad mínima. Prac-
tique las viradas en un espacio abierto y sin
obstáculos hasta que adquiera un buen tacto
para dicha maniobra.

Esta moto de agua está propulsada a chorro.
La bomba de chorro está directamente acopla-
da al motor. Ello significa que el empuje del
chorro producirá algún movimiento siempre
que el motor esté en marcha. No existe “punto
muerto”. La marcha es “avante” o “atrás”, se-
gún la posición de la palanca del inversor
(VX110 Deluxe).
A_F1K80.book Page 36 Monday, October 24, 2005 3:49 PM

F
FJU10070
CARACTERISTIQUES
ET FONCTIONS
Emplacement des composants
principaux
................................................... 2-1
Utilisation des commandes et autres
fonctions
...................................................... 2-9
Siège ......................................................... 2-9
Capot ...................................................... 2-11
Bouchon du réservoir de carburant ........ 2-11
Transmetteur de commande à distance
(pour VX110 Deluxe) ............................ 2-13
Contacteur d’arrêt du moteur ................. 2-17
Coupe-circuit du moteur ........................ 2-17
Contacteur de démarrage ....................... 2-19
Manette des gaz ...................................... 2-19
Sortie témoin d’eau de
refroidissement ....................................... 2-21
Système de direction .............................. 2-23
Levier d’inversion
(pour VX110 Deluxe) ............................ 2-25
Poignée ................................................... 2-27
Système Yamaha de gestion du moteur
(Yamaha Engine Management System,
YEMS) ................................................... 2-29
Système de sécurité Yamaha /
Mode de bas régime
(pour VX110 Deluxe) ............................ 2-29
Compteur multifonction ......................... 2-35
Compartiments de rangement ................ 2-47
A_F1K80.book Page 1 Monday, October 24, 2005 3:49 PM

ESD
2
GJU10070
AUSSTATTUNGEN UND
FUNKTIONEN
Einbaulage der Hauptbestandteile ............. 2-2
Bedienung der Bedienungselemente und
anderer Funktionen ................................... 2-10
Sitzbank ................................................... 2-10
Haube ...................................................... 2-12
Kraftstoff-Tankdeckel ............................... 2-12
Fernbedienung (für VX110 Deluxe) ......... 2-14
Motorstoppschalter .................................. 2-18
Motor-Quickstoppschalter ........................ 2-18
Startschalter ............................................. 2-20
Gashebel .................................................. 2-20
Kühlwasser-Kontrollauslass ..................... 2-22
Steuerung ................................................ 2-24
Schalthebel (nur VX110 Deluxe) .............. 2-26
Haltegriff ................................................... 2-28
Yamaha Engine Management System
(YEMS) .................................................... 2-30
Yamaha Security System und
Niedrigdrehzahl-Modus
(nur VX110 Deluxe) ................................. 2-30
Multifunktionsdisplay ................................ 2-36
Ablagefächer ............................................ 2-48
SJU10070
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes
principales
.................................................. 2-2
Utilización de los mandos y otras
funciones
................................................... 2-10
Asiento ................................................... 2-10
Tapa ........................................................ 2-12
Tapón de llenado del depósito de
combustible ............................................ 2-12
Transmisor de control remoto
(VX110 Deluxe) ..................................... 2-14
Interruptor de paro del motor ................. 2-18
Interruptor de paro de emergencia del
motor ...................................................... 2-18
Interruptor de arranque .......................... 2-20
Manilla del acelerador ............................ 2-20
Surtidor testigo del agua de
refrigeración ........................................... 2-22
Sistema de gobierno ............................... 2-24
Palanca del inversor (VX110 Deluxe) ... 2-26
Asidero ................................................... 2-28
Sistema Yamaha de gestión del motor
(YEMS) .................................................. 2-30
Sistema de seguridad Yamaha/función
de régimen bajo (VX110 Deluxe) .......... 2-30
Visor multifunción ................................. 2-36
Pañoles ................................................... 2-48
A_F1K80.book Page 2 Monday, October 24, 2005 3:49 PM

2-24
ESD
GJU19950
Steuerung
Ihr Wasserfahrzeug kann durch Drehen der
Lenkergriffe 1
in dieselbe Richtung, in die Sie
fahren wollen, gelenkt werden.
Werden die Lenkergriffe gedreht, verändert
sich der Winkel der Jetdüse 2
und die Richtung
des Wasserfahrzeugs verändert sich entspre-
chend. Da die Stärke des Schubs die Geschwin-
digkeit und den Grad einer Wendung bestimmt,
muss bei einer beabsichtigten Wendung immer
Gas gegeben werden, außer in der Langsamst-
laufgeschwindigkeit.
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welchem
ein Off-Throttle Steering (OTS) System einverleibt
ist. Das System wird bei Gleitgeschwindigkeit ak-
tivier t, sobald das Wasserfahrzeug nach Loslas-
sen des Gashebels gesteuert wird. Das OTS-Sys-
tem hilft beim Wenden, indem es dem
drosselnden Wasserfahrzeug Schubkraft verleiht.
Für schärfere Wendungen muss allerdings Gas
gegeben und der Lenker gedreht werden. Das
OTS-System bleibt unter Gleitgeschwindigkeit
oder bei abgestelltem Motor aus. Bei fallender
Motordrehzahl vermag der Lenker das Wasser-
fahrzeug nicht mehr zu wenden, bis wieder Gas
gegeben wird oder Langsamstlaufgeschwingig-
keit erreicht worden ist.
SJU19950
Sistema de gobierno
La moto de agua se gobierna girando el mani-
llar 1
en la dirección hacia la que se desea diri-
girla.
Cuando se gira el manillar, el ángulo de la to-
bera de propulsión 2
varía y el rumbo de la
moto de agua varía en consecuencia. Puesto que
la fuerza del chorro propulsor determina la velo-
cidad y el radio de la virada, el acelerador debe
estar siempre abierto cuando se vaya a virar, sal-
vo a la velocidad mínima.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua desace-
lera; no obstante, podrá efectuar una virada más
cerrada si da gas al girar el manillar. El sistema
OTS no funciona a velocidades inferiores a la de
planeo o cuando el motor está parado. Cuando el
motor reduzca la marcha, la moto de agua dejará
de responder al manillar hasta que acelere de
nuevo o alcance la velocidad mínima.
A_F1K80.book Page 24 Monday, October 24, 2005 3:49 PM

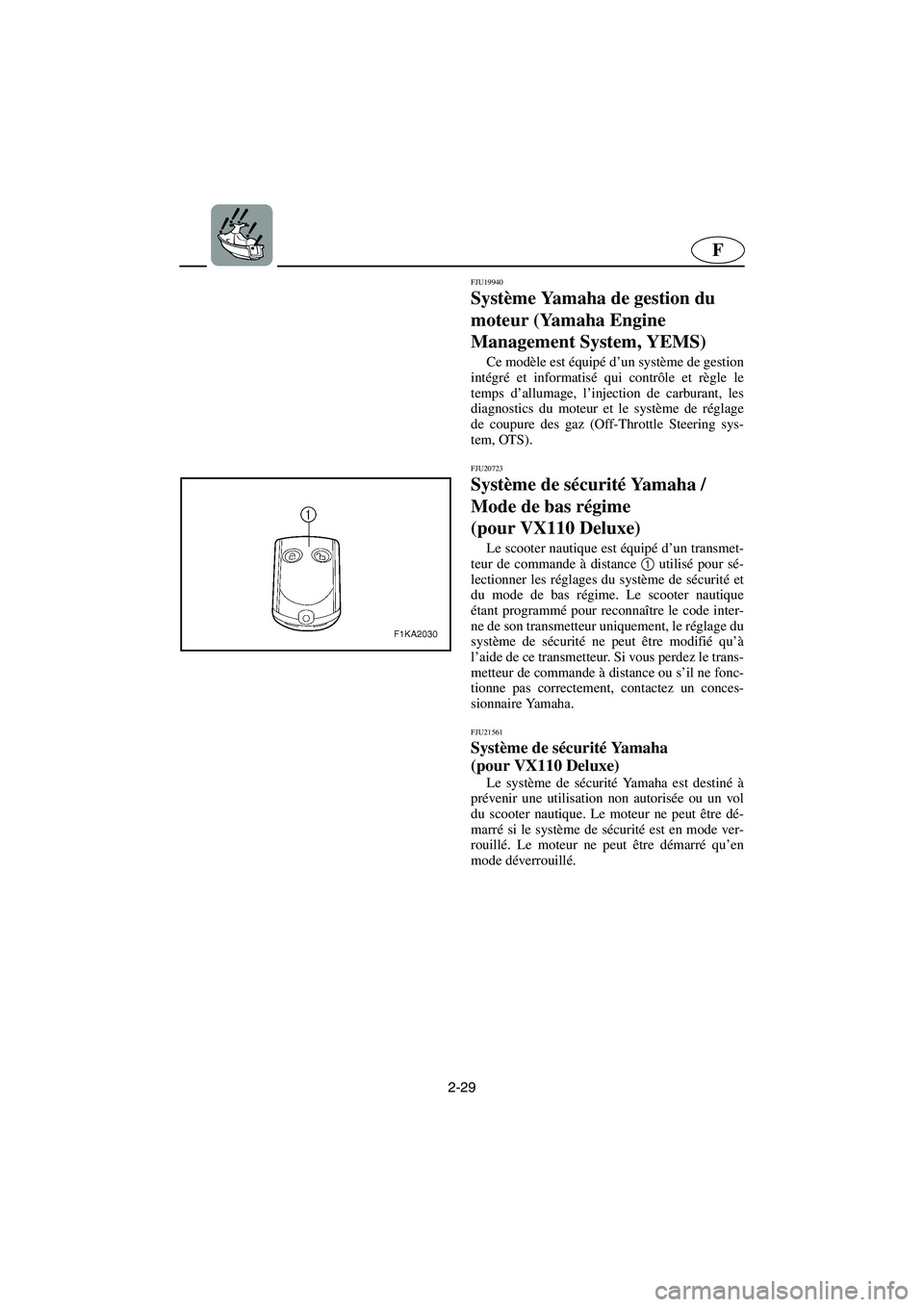

2-29
F
FJU19940
Système Yamaha de gestion du
moteur (Yamaha Engine
Management System, YEMS)
Ce modèle est équipé d’un système de gestion
intégré et informatisé qui contrôle et règle le
temps d’allumage, l’injection de carburant, les
diagnostics du moteur et le système de réglage
de coupure des gaz (Off-Throttle Steering sys-
tem, OTS).
FJU20723
Système de sécurité Yamaha /
Mode de bas régime
(pour VX110 Deluxe)
Le scooter nautique est équipé d’un transmet-
teur de commande à distance 1
utilisé pour sé-
lectionner les réglages du système de sécurité et
du mode de bas régime. Le scooter nautique
étant programmé pour reconnaître le code inter-
ne de son transmetteur uniquement, le réglage du
système de sécurité ne peut être modifié qu’à
l’aide de ce transmetteur. Si vous perdez le trans-
metteur de commande à distance ou s’il ne fonc-
tionne pas correctement, contactez un conces-
sionnaire Yamaha.
FJU21561
Système de sécurité Ya m a h a
(pour VX110 Deluxe)
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un vol
du scooter nautique. Le moteur ne peut être dé-
marré si le système de sécurité est en mode ver-
rouillé. Le moteur ne peut être démarré qu’en
mode déverrouillé.
A_F1K80.book Page 29 Monday, October 24, 2005 3:49 PM

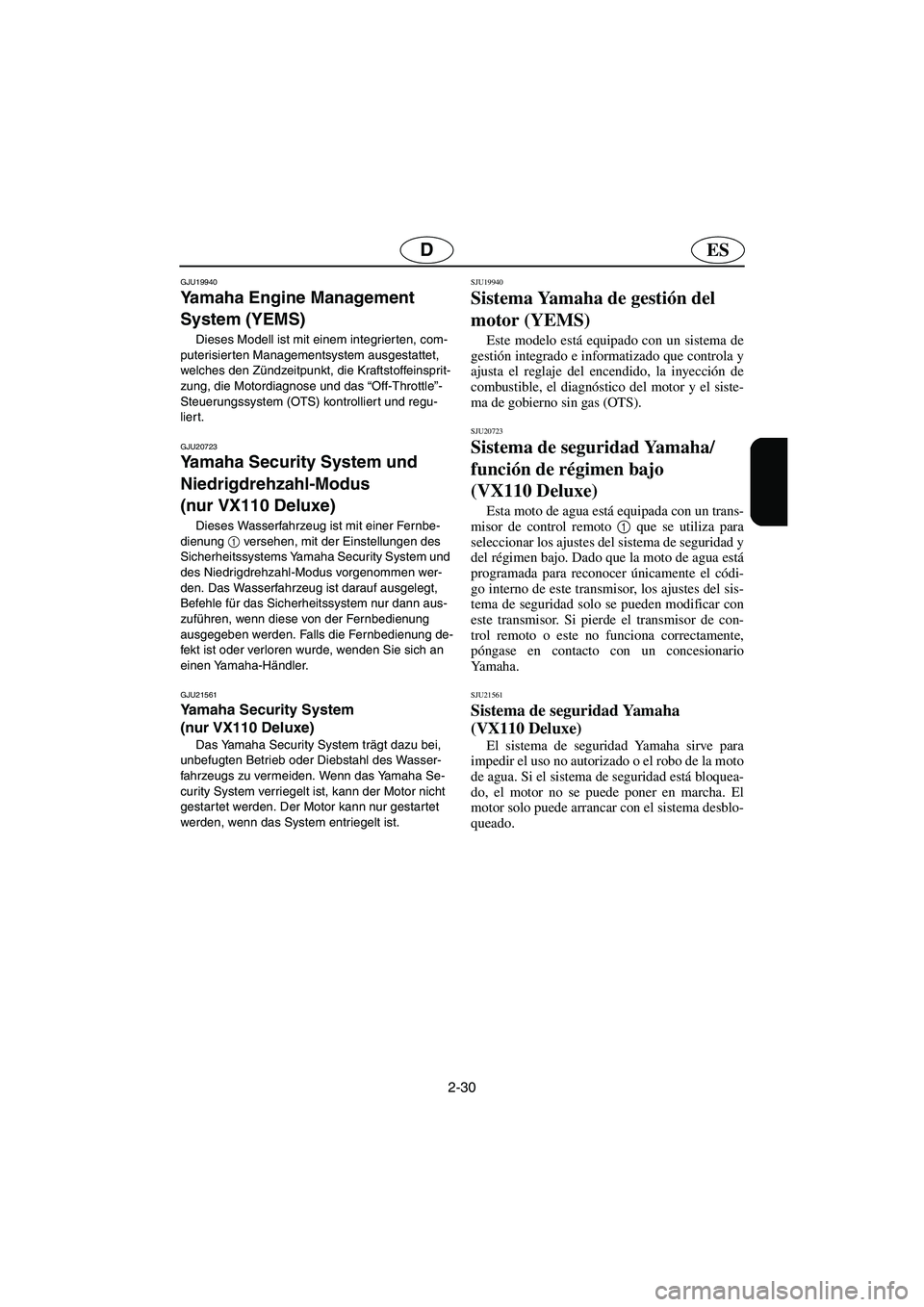

2-30
ESD
GJU19940
Yamaha Engine Management
System (YEMS)
Dieses Modell ist mit einem integrierten, com-
puterisierten Managementsystem ausgestattet,
welches den Zündzeitpunkt, die Kraftstoffeinsprit-
zung, die Motordiagnose und das “Off-Throttle”-
Steuerungssystem (OTS) kontrolliert und regu-
lier t.
GJU20723
Yamaha Security System und
Niedrigdrehzahl-Modus
(nur VX110 Deluxe)
Dieses Wasserfahrzeug ist mit einer Fernbe-
dienung 1
versehen, mit der Einstellungen des
Sicherheitssystems Yamaha Security System und
des Niedrigdrehzahl-Modus vorgenommen wer-
den. Das Wasserfahrzeug ist darauf ausgelegt,
Befehle für das Sicherheitssystem nur dann aus-
zuführen, wenn diese von der Fernbedienung
ausgegeben werden. Falls die Fernbedienung de-
fekt ist oder verloren wurde, wenden Sie sich an
einen Yamaha-Händler.
GJU21561
Yamaha Security System
(nur VX110 Deluxe)
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Wasser-
fahrzeugs zu vermeiden. Wenn das Yamaha Se-
curity System verriegelt ist, kann der Motor nicht
gestartet werden. Der Motor kann nur gestartet
werden, wenn das System entriegelt ist.
SJU19940
Sistema Yamaha de gestión del
motor (YEMS)
Este modelo está equipado con un sistema de
gestión integrado e informatizado que controla y
ajusta el reglaje del encendido, la inyección de
combustible, el diagnóstico del motor y el siste-
ma de gobierno sin gas (OTS).
SJU20723
Sistema de seguridad Yamaha/
función de régimen bajo
(VX110 Deluxe)
Esta moto de agua está equipada con un trans-
misor de control remoto 1
que se utiliza para
seleccionar los ajustes del sistema de seguridad y
del régimen bajo. Dado que la moto de agua está
programada para reconocer únicamente el códi-
go interno de este transmisor, los ajustes del sis-
tema de seguridad solo se pueden modificar con
este transmisor. Si pierde el transmisor de con-
trol remoto o este no funciona correctamente,
póngase en contacto con un concesionario
Ya m a h a .
SJU21561
Sistema de seguridad Yamaha
(VX110 Deluxe)
El sistema de seguridad Yamaha sirve para
impedir el uso no autorizado o el robo de la moto
de agua. Si el sistema de seguridad está bloquea-
do, el motor no se puede poner en marcha. El
motor solo puede arrancar con el sistema desblo-
queado.
A_F1K80.book Page 30 Monday, October 24, 2005 3:49 PM

3-66
ESD
@
Den Gashebel nicht loslassen, wenn Sie
versuchen von Hindernissen wegzusteu-
ern—Sie brauchen Gas zum Steuern. Ein
Zusammenstoß könnte zu ernsthaften Ver-
letzungen oder zum Tod führen.

Bei Betrieb mit höherer Geschwindigkeit,
sollten Sie allmähliche Wendungen vollzie-
hen oder langsamer werden, bevor Sie wen-
den. Scharfe Wendungen bei hoher Ge-
schwindigkeit könnten das Wasserfahrzeug
seitlich wegschlittern oder schleudern las-
sen und den Fahrer und die Mitfahrer über
Bord werfen, was Verletzung zur Folge ha-
ben könnte.
@
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welchem
ein Off-Throttle Steering (OTS) System einverleibt
ist. Es wird bei Gleitgeschwindigkeit aktiviert, falls
Sie das Wasserfahrzeug steuern wollen, nach-
dem der Gashebel freigegeben worden ist (siehe
Bedingung C oben). Das OTS-System hilft beim
Wenden, indem es dem drosselnden Wasserfahr-
zeug Schubkraft verleiht. Für schärfere Wendun-
gen muss allerdings Gas gegeben und der Lenker
gedreht werden. Das OTS-System bleibt unter
Gleitgeschwindigkeit oder bei abgestelltem Motor
aus. Bei fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu wenden,
bis wieder Gas gegeben wird oder Langsamst-
laufgeschwingigkeit erreicht worden ist.
@
No suelte el acelerador cuando trate de evi-
tar objetos—para gobernar necesita gas.
Una colisión puede provocar lesiones gra-
ves o mortales.

Cuando navegue a velocidades altas, vire
progresivamente o reduzca la marcha antes
de virar. Las viradas cerradas a alta veloci-
dad pueden provocar el derrapaje de la
moto de agua o el giro sobre si misma, lan-
zando al piloto y a los tripulantes por la
borda, con el consiguiente riesgo de lesio-
nes.
@
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador (ver condi-
ción C más arriba). El sistema OTS sigue sumi-
nistrando algo de empuje que permitirá virar
mientras la moto de agua desacelera; no obstan-
te, podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no fun-
ciona a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el motor
reduzca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
A_F1K80.book Page 66 Monday, October 24, 2005 3:49 PM

6-2
F
Inspection et réglage du câble
d’accélérateur ............................................... 4-31
J
Jauge de carburant ........................................ 2-37
L
Levier d’inversion et inverseur
(pour VX110 Deluxe)................................... 3-25
Levier d’inversion (pour VX110 Deluxe) .... 2-25
Liste de vérification des contrôles
préalables........................................................ 3-9
Lubrification ................................................... 4-5
M
Manette des gaz ............................................ 2-19
Manuel de l’utilisateur et trousse à outils..... 4-17
Marche arrière sur voies navigables
(pour VX110 Deluxe)................................... 3-71
Mise à l’eau du scooter nautique .................. 3-33
Modes verrouillé et déverrouillé du système
de sécurité Yamaha
(pour VX110 Deluxe)................................... 2-31
N
Navigation avec des passagers ..................... 3-47
Navigation sur eau agitée ............................. 3-71
Nettoyage de l’entrée de la tuyère et de la
turbine............................................................. 5-7
Nettoyage du scooter nautique ..................... 4-11
Nettoyage et réglage des bougies ................. 4-33
Niveau de carburant ..................................... 3-13
Niveau d’huile moteur.................................. 3-15
Numéro de série du moteur ............................ 1-3
Numéro d’identification de la coque (HIN) ... 1-3
Numéro d’identification primaire (PRI-ID) ... 1-1
Numéros d’identification................................ 1-1
P
Plaque constructeur ........................................ 1-5
Poignée ......................................................... 2-27
Points de contrôle préalables ........................ 3-13
Points de lubrification .................................. 4-37
Précautions ................................................... 1-33
Procédures d’urgence ..................................... 5-7
Q
Quitter le scooter nautique ........................... 3-39
R
Raccordement des câbles volants ................. 5-13
Recherche des pannes..................................... 5-1Réglage du système d’injection de
carburant....................................................... 4-45
Règles de navigation .................................... 1-21
Règles de sécurité nautique .......................... 1-43
Règles d’utilisation ...................................... 1-25
Remorquage du scooter nautique ................. 5-15
Remplacement des fusibles .......................... 4-47
Remplissage du réservoir de carburant .......... 3-7
Réservoir de carburant ................................. 4-23
Restrictions relatives aux personnes
habilitées à piloter le scooter nautique ......... 1-19
Rinçage du système de refroidissement ......... 4-1
Rodage du moteur ........................................ 3-31
S
Scooter nautique chaviré.............................. 3-59
Scooter nautique submergé.......................... 5-17
Sélection du mode normal / mode de
bas régime (pour VX110 Deluxe) ................ 2-33
Séparateur d’eau........................................... 3-17
Siège ............................................................... 2-9
Ski nautique.................................................. 1-39
Sortie témoin d’eau de
refroidissement .................................... 2-21, 3-29
Spécifications ............................................... 4-49
Système d’alimentation .................................. 4-7
Système de direction ........................... 2-23, 3-25
Système de sécurité Yamaha / Mode de
bas régime (pour VX110 Deluxe) ................ 2-29
Système de sécurité Yamaha
(pour VX110 Deluxe) .................................. 2-29
Système Yamaha de gestion du moteur
(Yamaha Engine Management System,
YEMS) ......................................................... 2-29
T
Tableau de dépannage .................................... 5-1
Tableau d’entretien périodique .................... 4-19
Témoin “L-MODE”
(pour VX110 Deluxe) .................................. 2-45
Témoin “SECURITE”
(pour VX110 Deluxe) .................................. 2-45
Transmetteur de commande à distance
(pour VX110 Deluxe) .................................. 2-13
Transport ...................................................... 3-77
Tuyère .......................................................... 3-27
A_F1K80.book Page 2 Monday, October 24, 2005 3:49 PM
