2006 MAZDA MODEL MX-5 ECO mode

Black plate (363,1)
Assistance à la clientèle (Puerto Rico)
Votre satisfaction complète et permanente est notre affaire. C'est pourquoi tous les
concessionnaires agréés Mazda possèdent les connaissances et l'outillage nécessaires pour
maintenir votre véhicule en parfait état.
Si vous avez des questions ou des recommandations sur comment améliorer le service de
votre véhicule Mazda ou le service offert par le personnel d'un concessionnaire Mazda,
nous vous recommandons de suivre les étapes suivantes:
qETAPE 1
Discutez de la situation avec un concessionnaire agréé Mazda. Ceci est l'approche la
meilleure et la plus rapide pour régler un problème. Si votre problème n'a pas été réglé par
le DEPARTEMENT DU SERVICE A LA CLIENTELE, le DEPARTEMENT DES
VENTES, le DEPARTEMENT DU SERVICE ou le GERANT DES PIECES, veuillez
alors contacter le DIRECTEUR GENERAL ou le PROPRIETAIRE de l'établissement.
qETAPE 2
Si après avoir suivi l'ETAPE 1, vous pensez avoir besoin d'une assistance supplémentaire,
veuillez contacter le représentant local de Mazda (indiqué à la page suivante).
Veuillez nous fournir l'information suivante:
1. Votre nom, adresse et numéro de téléphone.
2. L'année et le modèle du véhicule.
3. Le numéro d'identification du véhicule (17 caractères, indiqué sur votre preuve
d'enregistrement et situé dans le coin supérieur du tableau de bord, du côté passager).
4. Date d'achat et kilométrage actuel.
5. Le nom et l'emplacement du concessionnaire.
6. Votre ou vos questions.
Informations à la clientèle et signalement des problèmes de sécurité
Assistance à la clientèle
9-7
MX-5_8U36-EC-05F_Edition2 Page363
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (382,1)
PRUDENCE
Sous-gonflage des pneus:
Le fait de conduire avec des pneus sous-gonflés est dangereux.
Le sous-gonflage est la cause principale des anomalies des pneus, et peut causer
graves fissurations, séparation de bande de roulement ou“éclatement”, avec perte
soudaine de contrôle du véhicule et plus grands risques de blessures. Le sous-gonflage
augmente la courbure de la paroi latérale du pneu et la résistance au roulement,
causant une augmentation de chaleur et des dommages internes au pneu. Il produit
une fatigue indésirable du pneu, une usure irrégulière, et peut entraîner pertes de
contrôle et accidents. Un pneu peut perdre jusqu'à la moitié de sa pression d'air sans
paraître dégonflé!
Il est impossible de juger si les pneus sont correctement gonflés ou pas rien qu'en les
regardant.
Toujours vérifier la pression de gonflage des pneus à intervalles réguliers
conformément aux indications de pression de gonflage des pneus figurant sur
l'étiquette des pneus et aux informations contenues dans ce mode d'emploi.
qVérification de la pression des pneus
1. Lorsque vous vérifiez la pression des pneus, veillez à ce que les pneus soient froids-c-à-
d. à ce qu'ils ne soient pas du tout échauffés par une conduite de même un seul mile.
2. Retirer le capuchon de la valve d'un pneu.
3. Enfoncer fermement la jauge de pneu sur la valve.
4. Ajouter de l'air pour obtenir la pression d'air recommandée.
5. Si l'on gonfle excessivement le pneu, libérer de l'air en enfonçant la tige métallique se
trouvant au centre de la valve. Ensuite, vérifier à nouveau la pression à l'aide de la jauge
de pneu.
6. Remplacer le capuchon de la valve.
7. Répéter cette opération sur chacun des pneus, y compris le pneu de secours.
REMARQUE
Certains pneus de secours exigent une pression de gonflage plus grande.
8. Inspecter visuellement les pneus pour s'assurer qu'ils ne comportent pas de clous ou
d'autres objets encastrés susceptibles de percer le pneu et de causer une fuite d'air.
9. Vérifier les parois latérales pour s'assurer qu'il n'y a pas de griffures, de coupures,
d'hernies, de fissures ou d'autres irrégularités.
9-26
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
MX-5_8U36-EC-05F_Edition2 Page382
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (402,1)
Spécifications
qMoteur
Dénomination Spécification
Type Double Act 16 soupapes 4 cylindres en ligne
Alésage et course 87,5 × 83,1 mm (3,44 × 3,27 po.)
Cylindrée 1.999 ml (1.999 cm
3, 122,0 cu po.)
Rapport de compression 10,8
qSystème électrique de la batterie
Dénomination Modèle
Batterie 12V-36AH/5HR
Alternateur 12 V - 100 A
Démarreur 12 V - 1,4 kW
Numéro des bougies L3G2 18 110
*1, L3Y1 18 110
Ecartement des électrodes de
bougies1,25―1,35 mm (0,050―0,053 po.)
*1 à l'usine
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela
risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et
platine.
qQualité des lubrifiants
Type de lubrifiant et classification
Huile moteur Se référer aux indices de viscosité SAE recommandés à la page 8-15.
Huile de boîte de vitesses manuelleToute températureAPI Service GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10°C
(50°F)API Service GL-4 ou GL-5
SAE 80W-90
Liquide de boîte de vitesses
automatiqueATF M-V
Liquide de direction assistée ATF M-III ou l'équivalent (ex. Dexron® II)
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
Huile de différentiel arrièreAPI Service GL-5
SAE 90
10-4
Spécifications
MX-5_8U36-EC-05F_Edition2 Page402
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (404,1)

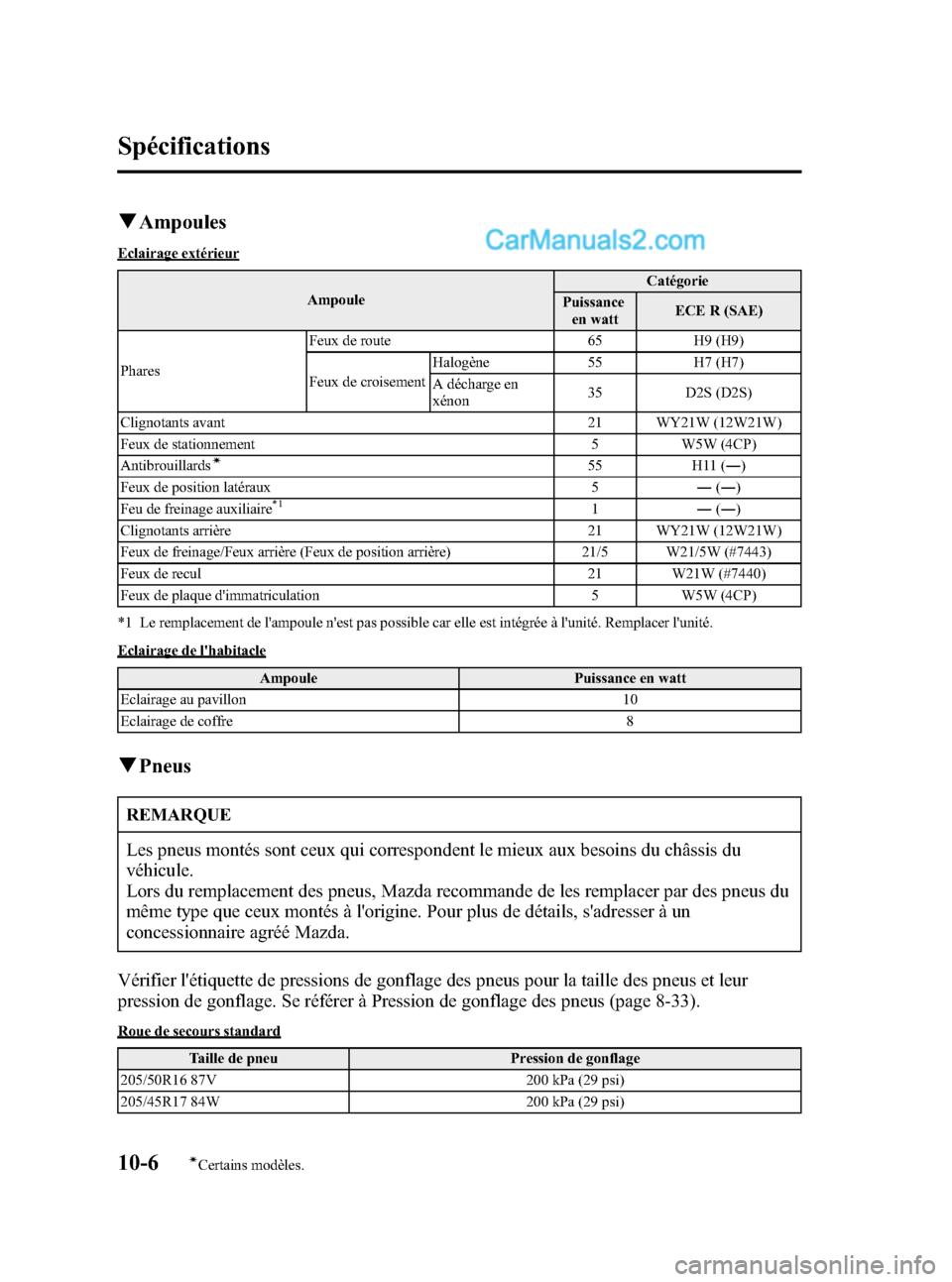

qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance
en wattECE R (SAE)
PharesFeux de route 65 H9 (H9)
Feux de croisementHalogène 55 H7 (H7)
A décharge en
xénon35 D2S (D2S)
Clignotants avant 21 WY21W (12W21W)
Feux de stationnement 5 W5W (4CP)
Antibrouillards
í55 H11 (―)
Feux de position latéraux 5―(―)
Feu de freinage auxiliaire
*11―(―)
Clignotants arrière 21 WY21W (12W21W)
Feux de freinage/Feux arrière (Feux de position arrière) 21/5 W21/5W (#7443)
Feux de recul 21 W21W (#7440)
Feux de plaque d'immatriculation 5 W5W (4CP)
*1 Le remplacement de l'ampoule n'est pas possible car elle est intégrée à l'unité. Remplacer l'unité.
Eclairage de l'habitacle
Ampoule Puissance en watt
Eclairage au pavillon 10
Eclairage de coffre 8
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du
véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du
même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage. Se référer à Pression de gonflage des pneus (page 8-33).
Roue de secours standard
Taille de pneu Pression de gonflage
205/50R16 87V 200 kPa (29 psi)
205/45R17 84W 200 kPa (29 psi)
10-6íCertains modèles.
Spécifications
MX-5_8U36-EC-05F_Edition2 Page404
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (408,1)
A
Ampoules
Remplacement ............................ 8-38
Spécifications ............................. 10-6
Antenne ............................................. 6-10
Antibrouillards .................................. 5-59
Assistance à la clientèle ...................... 9-2
Attelage d'une remorque ................... 4-14
Avant de démarrer le moteur ............... 4-7
Avant d'entrer dans le véhicule .... 4-7
De l'intérieur du véhicule ............. 4-7
Avertisseur ........................................ 5-63
Avertisseurs sonores
Avertisseur sonore de ceinture de
sécurité ....................................... 5-56
Avertisseur sonore de surveillance de
pression des pneus ..................... 5-56
Rappel de clé au contact ............. 5-56
Rappel des feux allumés ............ 5-56
B
Batterie
Démarrage d'urgence .................. 7-22
Entretien ..................................... 8-30
Spécifications ............................. 10-4
Boîte à gants ............................ 6-46, 6-47
Boîte de vitesses automatique
Conseils concernant la
conduite ...................................... 5-20
Mode de sélection manuelle des
rapports ...................................... 5-15
Plages de la boîte de vitesses ..... 5-13
Système de verrouillage de levier
sélecteur ..................................... 5-15
Boîte de vitesses manuelle ................ 5-11
Recommandations concernant le
passage des vitesses ................... 5-12
C
Capote ............................................... 3-42
Carburant
Contenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-40
Trappe de remplissage et bouchon de
réservoir ..................................... 3-38
Ceintures de sécurité
Blocage automatique .................... 2-7
Blocage d'urgence ........................ 2-7
Etiquette de précautions ............. 2-10
Femmes enceintes ........................ 2-7
Précautions concernant les ceintures
de sécurité .................................... 2-5
Prétension et de limitation de
charge ......................................... 2-10
Rallonge ..................................... 2-13
Rappel de bouclage des ceintures de
sécurité ....................................... 2-14
Type à 3 points ............................. 2-8
voyant/bip .................................. 2-14
Changement de file ........................... 5-59
Clé avancée ......................................... 3-2
Clé auxiliaire .............................. 3-17
Entretien ....................................... 3-6
Entretien de la clé avancée ........... 3-5
Fonction de suspension de clé
avancée ....................................... 3-18
Fonction de télécommande ........ 3-15
Ouverture du couvercle de coffre avec
l'interrupteur de commande ........ 3-10
Plage de fonctionnement .............. 3-7
Verrouillage, déverrouillage à l'aide
de l'interrupteur de commande ..... 3-8
Clignotant
Feux de détresse ......................... 5-63
Phares ......................................... 5-57
Clignotants ........................................ 5-59
11-2
Index
