BESKRIVNING AV BILENS FUNKTIONER
39
OCM052212LSidokrocksensor
!VARNING:
o Det är viktigt att alltid använda säkerhetsbältena, som ger det bästa skyddet vid en eventuell kollision. Krockkuddarna är ettextra komplement för ökad säkerhet. Sidokrockkuddarna utlöser endast i samband medpåkörning från sidan och endast på den sida som påkörning sker.
o För att ge bäst skydd är det viktigt
att sitta upprätt i sätet och ha bältet fastspänt. Föraren ska hålla händerna på ratten och passage-raren får inte hålla en arm mellan ryggstödet och dörren.
o Använd ingen extra överdrags-
klädsel.
o Överdragsklädsel reducerar eller
eliminerar kuddarnas skydds- effekt.
o Montera inget på utsidan av
ryggstöden.
o Slå eller ruska inte hårt på utsidan
av ryggstöden.
o Häng inget på utsidan av ryggstöden.
o Placera inget mellan ryggstödet
och dörren. Ett paraply t ex kan skjutas iväg av krockkudden om den utlöser.
o För att undvika ofrivillig utlösning av krockkudden och risk förpersonskador ska du undvikastötar mot sidokrocksensorn när tändningen är på.
Viktig information om sidokrockkuddar Följ nedanstående
säkerhetsinformation
beträffande systemet för att minska risken för skador vid en kollision.
B990B01MC-GDT Sidokrockkuddar (om så utrustad)
Sidokrockkuddarna är monterade på utsidan av de främre sätenas ryggstöd.De utlöser endast på den sida som utsätts för påkörning och skyddar överkropp och huvud på förarenalternativt passageraren. Kuddarna utlöser endast i sådana situationer där de beräknas ge skydd och alltså inte ialla krocksituationer.
OCM052211L

1

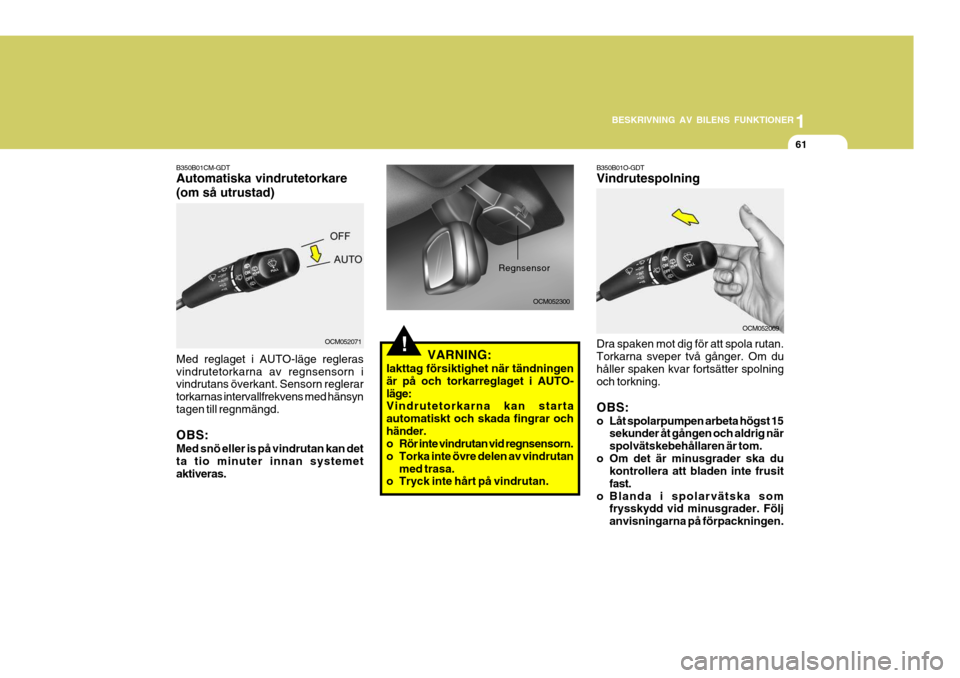

BESKRIVNING AV BILENS FUNKTIONER
61
Dra spaken mot dig för att spola rutan. Torkarna sveper två gånger. Om duhåller spaken kvar fortsätter spolning och torkning. OBS:
o Låt spolarpumpen arbeta högst 15
sekunder åt gången och aldrig när spolvätskebehållaren är tom.
o Om det är minusgrader ska du kontrollera att bladen inte frusitfast.
o Blanda i spolarvätska som frysskydd vid minusgrader. Följanvisningarna på förpackningen.
B350B01O-GDT Vindrutespolning
OCM052069
B350B01CM-GDTAutomatiska vindrutetorkare (om så utrustad)
OCM052071
Med reglaget i AUTO-läge regleras vindrutetorkarna av regnsensorn i vindrutans överkant. Sensorn reglerar torkarnas intervallfrekvens med hänsyntagen till regnmängd. OBS: Med snö eller is på vindrutan kan det ta tio minuter innan systemetaktiveras.!VARNING:
Iakttag försiktighet när tändningen är på och torkarreglaget i AUTO-läge: Vindrutetorkarna kan starta automatiskt och skada fingrar ochhänder.
o Rör inte vindrutan vid regnsensorn.
o Torka inte övre delen av vindrutan med trasa.
o Tryck inte hårt på vindrutan. Regnsensor
OCM052300

1BESKRIVNING AV BILENS FUNKTIONER
76
1. Kompassen Håll in knappen tills kompassen visas. Håll in knappen igen för att ta bortkompassvisningen. N = Norr S = Söder E = Öster W = VästerÄven NW = Nordväst och SE = sydöst o s v visas. 2. Kompasskalibrering Håll in knappen mer än 9 sekunder. Släpp den när ett C visas ikompassrutan.
1. Kör bilen två hela varv med högst 8km/tim tills kompassen visas.
2. Du kan köra antingen med- eller
moturs.
3. Kör tills kompassriktningens visas.BACKSPEGEL, INRE
B520A01A-ADT Manuell För att inte bli bländad av stålkastarljus från bakomvarande fordon när det ärmörkt, blända av genom att dra reglaget mot dig.
B520A01CM B520B01CM-GDT El-styrd (om så utrustad)B520C08JM
1. Lysdiod 2. Knapp – PÅ / AV3. Ljussensor 4. Kompassruta Genom att hålla in knappen i mer än tre
men mindre än sex sekunder anpassar sig backspegeln automatiskt så att
bländningen från bakomvarande fordons
strålkastare minskar. Funktionen stängs av om du håller in knappen lika längeytterligare en gång.

1BESKRIVNING AV BILENS FUNKTIONER
100
OBS:
o Om batteriet blivit urladdat ellervarit bortkopplat kommer temperatur-angivelsen att visagrader °C. Detta är det normala läget men du kan växla från grader °C till grader°F (Farenheit) på följande sätt: Håll in - och - knapparna samtidigt i 3 sekunder.Panelen visar temperaturen i Celcius eller Fahrenheit (°C

°F
eller °F

°C).
B970C01CM-GDT AUTOMATISK KONTROLL Systemet FATC (Full Automatic Tem- perature Control) kontrollerarautomatiskt värme och kyla på följande sätt:
1. Tryck på AUTO-knappen. Luftintag
och utsläpp, fläkthastighet och luftkonditionering kommer att reglerasautomatiskt. 2. Ställ in önskad temperatur med
respektive reglage.
- Max temperatur är 32°C.
- Min temperatur är 17°C.
OCM052062
OCM052098
OCM052101
MODE
Fotocell
o Placera aldrig något på eller över solsensorn.
DUAL

5
UNDERHÅLL - GÖR-DET-SJÄLV
31SÄKRINGAR
G200C01CM-GDT Motorrummet OBS: Informationen ovan kan avvika från placeringarna i din bil. Den är dock aktuell i samband med tryckningen. Kontrollera därför även informationen på locket till säkringshållaren. OCM055023
AMPERETAL
125A 150A10A 30A 40A50A 40A 40A40A 15A 40A15A 20A 15A 40A 30A 15A 10A 15A 15A 15A10A SKYDDAD KOMPONENT
RELÄBOX GENERATOR RELÄ FÖR LUFTKONDITIONERINGRELÄ FÖR BAKRUTEDEFROSTER INRE SÄKRINGSBOX INRE SÄKRINGSBOXINRE SÄKRINGSBOX ABS/ESP STYRENHETER, DIAGNOSUTTAG ABS/ESP STYRENHETER, DIAGNOSUTTAGRELÄ FÖR AVISNING AV VINDRUTA RELÄ FÖR MOTORSTYRNING SIGNALHORNSRELÄTÄNDSPOLAR (BENSIN), MOTORSTYRENHET (DIESEL) BENSIN: STYRENHET FÖR MOTOR/TRANSMISSION, VENTIL FÖR VARIABELT INSUG, KOLKANISTERVENTIL, OLJEKONTROLLVENTILDIESEL: MOTORSTYRENHETKYLFLÄKTRELÄ LUFTKONDITIONERINGENS KYLFLÄKTRELÄER BENSIN: LUFTMASSAMÄTARE, SYRESENSORER, STYRENHET FÖR MOTOR/TRANSMISSION DIESEL: EGR MODULATOR, SOLENOIDVENTIL, KAMVINKELSENSOR, GASSPJÄLLMOTOR, RELÄBOXSTYRENHET FÖR ELEKTRONISK STARTSPÄRR, INSPRUTNINGSVENTILER (BENSIN), STYRENHET FÖR MOTOR/TRANSMISSION (BENSIN), BROMSLJUSKONTAKT (DIESEL), RELÄ FÖR LUFTKONDITIONERING,BRÄNSLEPUMPRELÄ BRÄNSLEPUMPRELÄ RELÄ FÖR VÄNSTER HALVLJUSRELÄ FÖR HÖGER HALVLJUS DIMLJUSRELÄ
DSL ALT
A/CON
RR HTD BLR
B+ #2
P/WDW ABS #1ABS #2
DEICER
ECU MAIN HORN
IG COIL
SENSOR #3
RAD FAN
CON FAN
SENSOR #2 SENSOR #1 FUEL PUMP H/LP LO LH
H/LP LO RH
FR FOG
MÄRKNING

5 UNDERHÅLL - GÖR-DET-SJÄLV
32
AMPERETAL10A 25A20A 10A 40A40A 50A 20A 15A10A 10A 10A 10A 10A 10A 10A 10A15A 20A 25A30A SKYDDAD KOMPONENT
INRE SÄKRINGSBOX VINDRUTETORKARE, RATTOMKOPPLARE, REGNSENSOR HELLJUSRELÄSTRÅLKASTARE, INDIKERINGSLAMPA TÄNDNINGSLÅS TÄNDNINGSLÅS, STARTRELÄINRE SÄKRINGSBOX STYRENHET 4WD, RELÄ FÖR AUTOMATLÅDA STYRENHET FÖR MOTOR/TRANSMISSION (BENSIN), STYRENHET FÖRAUTOMATLÅDA (DIESEL) GENERATOR HASTIGHETSSENSOR, STYRENHET FÖR MOTOR/TRANSMISSION (BENSIN),LUFTMASSAMÄTARE (DIESEL), MOTORSTYRENHET (DIESEL), KONTROLLMODUL (BENSIN) RELÄER FÖR LUFTKONDITIONERINGENS KYLFLÄKTARHASTIGHETSSENSORER (AUTOMATLÅDA), STYRENHET FÖR AUTOMATLÅDA(DIESEL), VÄXELLÄGESKONTAKT, BACKLJUSKONTAKT ABS/ESP STYRENHETER, GIRSENSOR, STYRENHET 4WD, BROMSLJUSKONTAKT (BENSIN), RELÄBOX (DIESEL), BRÄNSLEFILTERVARNING (DIESEL),DIAGNOSUTTAG VÄNSTER BAKLJUS HÖGER BAKLJUS, HANDSKFACKSBELYSNING, RELÄ FÖR INSTRUMENTMODUL- LEDIG - LEDIG - LEDIG- LEDIG - LEDIG
H/LP
FR WIPER H/LP HI
H/LP HI IND IGN #1 IGN #2
B+ #1 AT M TCU
ALT DSL
ECU
COOLING B/UP UP
ABS
TAIL LH
TAIL RH SPARE
SPARE
SPARE
SPARE
SPARE
MÄRKNING

5
UNDERHÅLL - GÖR-DET-SJÄLV
33
G200E01CM-GDT Säkringshållare i kupén
OCM055024
AMPE-RETAL15A 25A 15A 10A 15A 10A10A 10A 30A 10A 15A 10A10A 10A 10A 10A10A SKYDDAD KOMPONENTER
CIGARETTÄNDARE FRÄMRE OCH BAKRE ELUTTAG MITTRE ELUTTAGELEKTRISKA BACKSPEGLAR, RADIO, KONTROLLENHET FÖR AUTOMATLÅDANS VÄXELLÄGESSPÄRR, KLOCKARATTOMKOPPLARE, BAKRUTETORKARE REGNSENSOR STYRENHET FÖR CHASSI, REOSTAT, INSTRUMENTPANELKONTROLLMODUL FÖR LUFTKONDITIONERING, KUPÉSENSORER, FLÄKTRELÄ, BAKRE LUFTKONDITIONERING, RELÄ FÖR INSTUMENTMODUL, LUFTKVALITETSSENSOR, RELÄBOX (DIESEL), MOTOR FÖR TAKLUCKA,AUTOMATISKT AVBLÄNDBAR BACKSPEGEL FLÄKTRELÄ, FLÄKTMOTOR, KONTROLLMODUL FÖR LUFTKONDITIONERING STYRENHET FÖR LUFTKONDITIONERINGSTYRENHET FÖR DET PASSIVA SÄKERHETSSYSTEMET (SRS)REGLAGE FÖR BORTKOPPLING AV PASSAGERARKROCKKUDDE, INSTRUMENTPANEL STRÖMSTÄLLARE FÖR VARNINGSBLINKERSRATTOMKOPPLARE, STYRVINKELSENSOR, STRÖMBRYTARE FÖR ESP, KONTROLLENHET FÖR AUTOMATLÅDANS VÄXELLÄGESSPÄRR, ELEKTRISKT UPPVÄRMDA SÄTENOLJENIVÅSENSOR, STYRENHET FÖR CHASSI INSTRUMENTPANEL, FÖRKOPPLINGSMOTSTÅND, STYRENHET FÖR CHASSI, GENERATOR, KONTROLLMODUL (BENSIN)RELÄ FÖR STÖLDLARMMÄRKNING C/LIGHTER P/OUTLET P/OUTLET
CTR
AUDIO #2
RR WIPER IMS
BCM #2
A/CON
BLOWER
A/CON SW
A/BAG #1
A/BAG IND T/SIG
ATM LOCK
BCM #1
CLUSTER START
