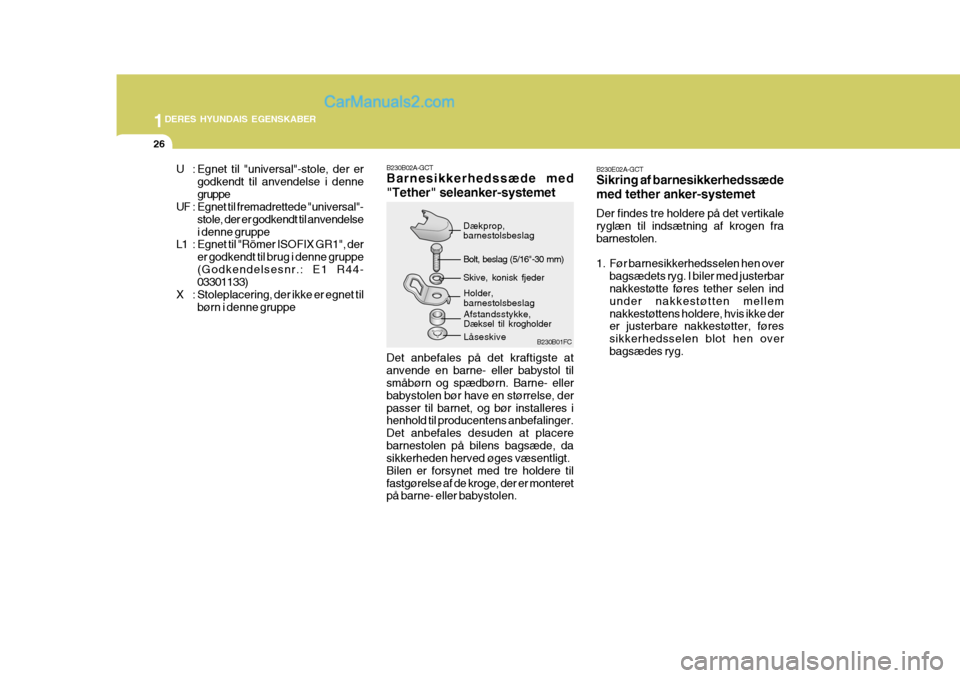

2006 Hyundai Matrix isofix

1DERES HYUNDAIS EGENSKABER
26
B230E02A-GCT Sikring af barnesikkerhedssæde med tether anker-systemet Der findes tre holdere på det vertikale ryglæn til indsætning af krogen frabarnestolen.
1. Før barnesikkerhedsselen hen overbagsædets ryg. I biler med justerbar nakkestøtte føres tether selen ind under nakkestøtten mellemnakkestøttens holdere, hvis ikke der er justerbare nakkestøtter, føres sikkerhedsselen blot hen overbagsædes ryg.
U : Egnet til "universal"-stole, der er
godkendt til anvendelse i dennegruppe
UF : Egnet til fremadrettede "universal"-
stole, der er godkendt til anvendelsei denne gruppe
L1 : Egnet til "Römer ISOFIX GR1", der
er godkendt til brug i denne gruppe(Godkendelsesnr.: E1 R44- 03301133)
X : Stoleplacering, der ikke er egnet til børn i denne gruppe
B230B01FC
B230B02A-GCT Barnesikkerhedssæde med "Tether" seleanker-systemet Det anbefales på det kraftigste at anvende en barne- eller babystol til småbørn og spædbørn. Barne- eller babystolen bør have en størrelse, derpasser til barnet, og bør installeres i henhold til producentens anbefalinger. Det anbefales desuden at placerebarnestolen på bilens bagsæde, da sikkerheden herved øges væsentligt. Bilen er forsynet med tre holdere tilfastgørelse af de kroge, der er monteret på barne- eller babystolen.
Dækprop, barnestolsbeslag Bolt, beslag (5/16"-30 mm) Skive, konisk fjeder
Holder, barnestolsbeslag Afstandsstykke, Dæksel til krogholder Låseskive

1
DERES HYUNDAIS EGENSKABER
27
Et ISOFIX-sæde kan kun monteres hvis det har en specifikbiltypegodkendelse i overensstemmelse med ECE-R44. Følgende mærker er godkendt i henholdtil bestemmelserne i ECE-R44: Hyundai ISOFIX GR1 / Hyundai Duo / Römer ISOFIX GR1 og Römer Duo ISOFIX /Britax Duo ISOFIX. Disse sæder er blevet testet gennemgribende af Hyundai og anbefales til brug i Deres bil. BEMÆRK: På nuværende tidspunkt er sæder af disse mærkater de eneste, der opfylder lovens krav. Hvis andrefabrikanter hævder at kunne dokumentere godkendelse af deres produkt, vil Hyundai i hvert tilfældelade det pågældende sæde grundigt undersøge og anbefale sædet, forudsat det overholder lovens krav.Her bedes De rådføre Dem med Deres Hyundai-forhandler.
B230C03FC-GCT Sikker fastgøring af barnesikkerhedssæde med"ISOFIX" og "Tether" anker-systemerne ISOFIX er en standardiseret metode til sikker montering af barnesikkerhedssæder i bilen, der overflødiggør brugen afvoksensikkerhedsselen. Denne metode muliggør en mere sikker og korrekt anbringelse af sædet og er samtidigbåde lettere og hurtigere at arbejde med.
B230F01FC
B230E01FC
Bilens front
Bagpanel
Hattehylde
Fastspænding- sselekrog
2. Fastgør fastgøringsclipsen til barnesikkerhedskrogen og stram til for at sikre sædet.

1DERES HYUNDAIS EGENSKABER
28
2. Fastgør tether-stroppens krog til
holderen og stram til for at sikre sædet. Der henvises til "Sikring af barnesikkerhedssæde med tether anker-systemet" på side 1-26.
! ADVARSEL:
o Bilens ISOFIX-beslag må ikke anvendes til montering af et barnesæde på bagsædets midterplads. ISOFIX-beslagene er udelukkende beregnet til de yderste bagsædepladser i både højre og venstre side og må ikkemisbruges til montering af et barnesæde i midten. I tilfælde af et uheld kan ISOFIX-beslagenevise sig ikke at være stærke nok til at fastholde et barnesæde midt på bagsædet, hvorefter de knækker,hvilket indebærer risiko for alvorlig personskade eller dødsulykker.
o Ved brug af bilens ‘‘ISOFIX’’-sys- tem til montering af etbarnesikkerhedssæde påbagsædet skal alle sikkerhedsselers metalspænder
B230D02FC-1
På begge sider af hvert bagsæde mellem sædehynden og sæderyggen er der et par ISOFIX ankerpunkter ligesom der i bagagerummet er et tether-topbeslag.Ved installeringen skal sædet fastgøres til ankerpunkterne, så der høres et klik (kontrollér at sædet sidder fast vedtræk i sædet). Samtidig skal sædets tether-sele i toppen fastgøres til det tilhørende fastgøringspunkt ibagagerummet. Installeringen og brugen af barnesikkerhedssædet skal ske i henhold til monteringsvejledningen, derer vedhæftet ISOFIX-sædet. ISOFIX seleanker
B230D03FC
BEMÆRK: Et ISOFIX-barnesikkerhedssæde kan kun installeres, hvis sædet har en specifik biltypegodkendelse, deroverholder bestemmelserne i ECE- R44. Før ibrugtagning af et ISOFIX- barnesikkerhedssæde, der er købt tilet andet bilmærke, bør man først rådføre sig med sin Hyundai- forhandler, om sædet er godkendtog kan anbefales til brug i Deres Hyundai. Sådan fastgøres et barnesikkerhedssæde
1. Barnesikkerhedssædet fastgøres til
ISOFIX-ankret ved at skubbe beslaget ind i ankret, så der høres i klik.

1
DERES HYUNDAIS EGENSKABER
29
HXG229
B180B01A-GCT Sikkerhedsseler med selestrammere Denne Hyundai er udstyret med sikkerhedsseler med selestrammere påførersæde og forreste passagersæde. Formålet med selestrammeren er at sikre, at sikkerhedsselen sidder godt tilmod brugerens krop ved visse frontale kollisioner. Sikkerhedsseler med selestrammere kan aktiveres sammenmed airbagsene.
på tomme siddepladser på bagsædet anbringes sikkert i deres holdere og selve sikkerhedsselen skal trækkes om bagvedbarnesikkerhedssædet for at forhindre barnet i at få fat i sikkerhedsseler, der ikke erspændt fast. Usikrede sikkerhedsseler ville kunne trækkes frem af barnet og dettekunne resultere i strangulering og alvorlig skade på barnet i barnesikkerhedssædet eller barnet kan blive dræbt.
o Der må aldrig monteres mere end
et barnesæde på det nederstefastgørelsespunkt. Overbelastningen kan resultere i,at fastgørelsespunkterne eller fastgørelsesbeslaget knækker, hvilket skaber risiko for alvorligpersonskade eller dødsulykker.
o ISOFIX eller ISOFIX-kompatible
barnesæder må kun fastgøres tilde rette punkter som illustreret.
o Følg altid installations og
brugsanvisningerne fra barne-sædets fabrikant.
Airbag till førersiden1Airbag monteret i passagersiden
2 3
B180B01O
Normalt fungerer sikkerhedsselen med selestrammer på samme måde somseler af E.L.R.-typen (Emergency Lock- ing Retractor). Når bilen standser pludseligt, eller hvis man prøver på atlæne sig for hurtigt fremad, låses selens oprulningsmekanisme. Ved visse frontale kollisioner aktiveresselestrammeren imidlertid og trækker sikkerheds-selen tættere ind mod brugerens krop. Sikkerhedssele med selestrammer består i store træk af følgende dele.Tegningen viser deres placering.
1. Advarselslys for SRS-airbag.
2. Sikkerhedssele og selestrammer
3. SRS-kontrolmodul.
