2006 BMW MOTORRAD K 1200 S sensor

Possíveis variantes na-
cionais da luz de adver-
tência ABS.
Fase 2
Verificação dos sensores
das rodas durante o arran-
que. A luz de advertência
ABS pisca.
Possíveis variantes na-
cionais da luz de adver-
tência ABS.
Autodiagnóstico ABS
concluído
A luz de advertência ABS
apaga-se.
Se for indicado um defeito
ABS após a conclusão do au-
todiagnóstico ABS: Pode prosseguir-se a mar-
cha. Deve ter-se em conta,
que nem a função ABS nem a função integral estão dis-
poníveis.
Mandar eliminar o defeito o
mais rapidamente possível
numa oficina especializada,
de preferência num conces-
sionário BMW Motorrad.
RodagemOs primeiros 1000 kmDurante a rodagem, con-
duzir alternando frequente-
mente os regimes de carga
e de rotações.
Optar por percursos sinu-
osos e ligeiramente incli-
nados; se possível, evitar
auto-estradas.
Ultrapassar o número de
rotações previsto duran-
te a rodagem do motor au-
menta o desgaste do mesmo.
Respeitar as rotações de ro-
dagem prescritas. Não ultrapassar o número
de rotações previsto duran-
te a rodagem do motor.
Rotações de rodagem
<7000 min
-1
Nenhuma aceleração a ple-
na carga.
A plena carga, evitar baixas
rotações.
Após 500 - 1200 km, man-
dar efectuar a primeira ins-
pecção.Pastilhas de travãoÉ necessário efectuar a "ro-
dagem" das pastilhas de tra-
vão novas. Durante os pri-
meiros 500 km, elas ainda
não possuem a força de ade-
rência ideal. A eficácia de
travagem reduzida pode ser
compensada por uma maior
569zConduzir

Tipo de combustível
recomendado
98 ROZ/RON (Superplus
sem chumbo)
95 ROZ/RON (Super sem
chumbo (tipo de combus-
tível utilizável com restri-
ções na potência e con-
sumo)) Quantidade útil de ca-
pacidade de combus-
tível
19 l
Quantidade de reserva
de combustível
4l
Fechar o tampão do
depósito do combustível
pressionando-o com força.
Retirar a chave e fechar a
tampa de protecção.
Sistema de controlo
da pressão dos pneus
RDC
SA
FunçãoNos pneus existe respectiva-
mente um sensor, que me-
de a temperatura e a pres-
são do ar no interior do pneu,
enviando-os para a unidade
de comando.
Os sensores estão equipados
com um regulador de força
centrífuga que só permite a
transmissão dos valores me-
didos a partir de uma veloci-
dade de aprox. 30 km/h. An-
tes da primeira recepção da
pressão dos pneus, no dis-
play é indicado
--
para cada
um dos pneus. Após a imo-
bilização do veículo, os sen-
sores continuam a transmitir
os valores medidos durante
aprox. 15 minutos. A unidade de comando pode
gerir quatro sensores, poden-
do, deste modo, ser utiliza-
dos dois conjuntos de rodas
com sensores RDC. Se es-
tiver instalada uma unidade
de comando RDC, mas as ro-
das não possuírem sensores,
é emitida uma mensagem de
erro.
Compensação da
temperaturaAs pressões de pneus são
representadas no display mul-
tifunções com compensação
de temperatura, referem-se à
temperatura do ar nos pneus
a 20 °C. Visto que, nos pos-
tos de abastecimento, os
manómetros assinalam uma
pressão de ar em função da
temperatura, na maioria dos
casos, estes valores não irão
coincidir com os indicados no
display multifunções.
573zConduzir

JantesVerificar as jantesColocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Por meio de um exame vi-
sual, verificar se existem
danificações nas jantes.
Mandar verificar e, se ne-
cessário, substituir as jan-
tes danificadas numa ofici-
na especializada, de prefe-
rência num concessionário
BMW Motorrad.RodasRodas e pneus
autorizadosPara cada dimensão de pneu,
a BMW Motorrad testou, clas-
sificou como seguras para o
trânsito e aprovou determi-
nadas marcas de pneus. No
caso de jantes e pneus nãoaprovados, a BMW Motor-
rad não pode avaliar se os
mesmos são adequados, não
podendo, por isso, garantir a
segurança de circulação.
Utilize apenas jantes e pneus
autorizados pela BMW Mo-
torrad para o modelo do seu
veículo.
Pode obter informações por-
menorizadas no seu conces-
sionário BMW Motorrad ou
na Internet em "www.bmw-
motorrad.com".
Autocolante RDC
SA
Se os pneus forem des-
montados incorrecta-
mente, os sensores RDC po-
dem ser danificados.
Informar BMW Motorrad o
Concessionário ou a oficina
especializada sobre o facto
da roda estar equipada com
um sensor RDC.
Nas motos equipadas com
RDC, na jante, na posição
do sensor RDC, encontra-se
afixado um autocolante cor-
respondente. Ao efectuar a
substituição do pneu, deve
798zManutenção

prestar-se atenção para não
danificar o sensor RDC. Cha-
mar a atenção do concessi-
onário BMW Motorrad ou da
oficina especializada para o

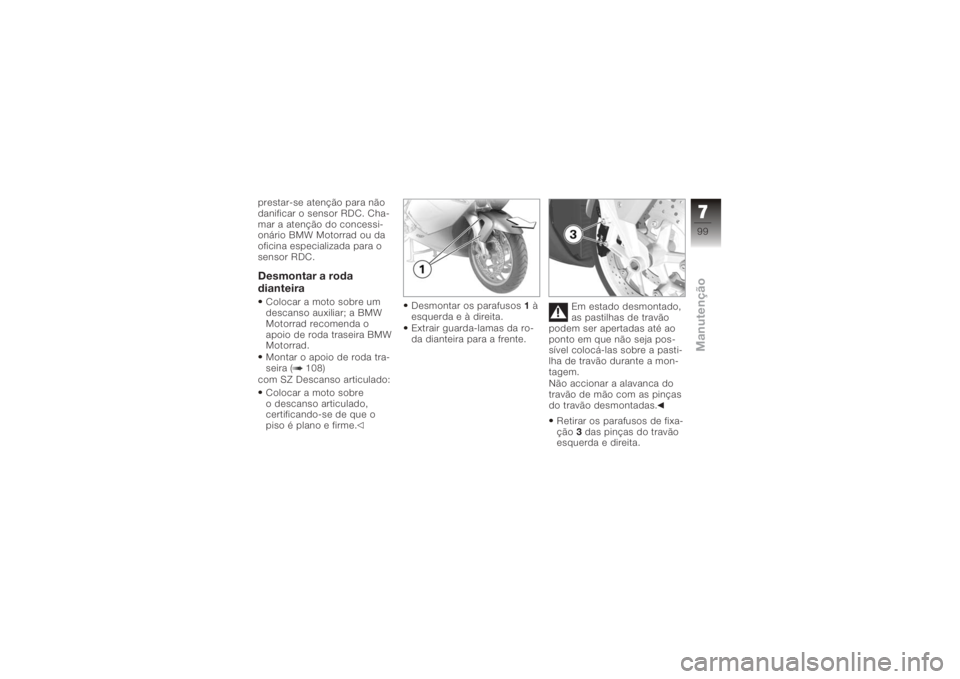

sensor RDC.Desmontar a roda
dianteiraColocar a moto sobre um
descanso auxiliar; a BMW
Motorrad recomenda o
apoio de roda traseira BMW
Motorrad.
Montar o apoio de roda tra-
seira ( 108)
com SZ Descanso articulado:
Colocar a moto sobre
o descanso articulado,
certificando-se de que o
piso é plano e firme. Desmontar os parafusos
1à
esquerda e à direita.
Extrair guarda-lamas da ro-
da dianteira para a frente. Em estado desmontado,
as pastilhas de travão
podem ser apertadas até ao
ponto em que não seja pos-
sível colocá-las sobre a pasti-
lha de travão durante a mon-
tagem.
Não accionar a alavanca do
travão de mão com as pinças
do travão desmontadas.
Retirar os parafusos de fixa-
ção 3das pinças do travão
esquerda e direita.
799zManutenção

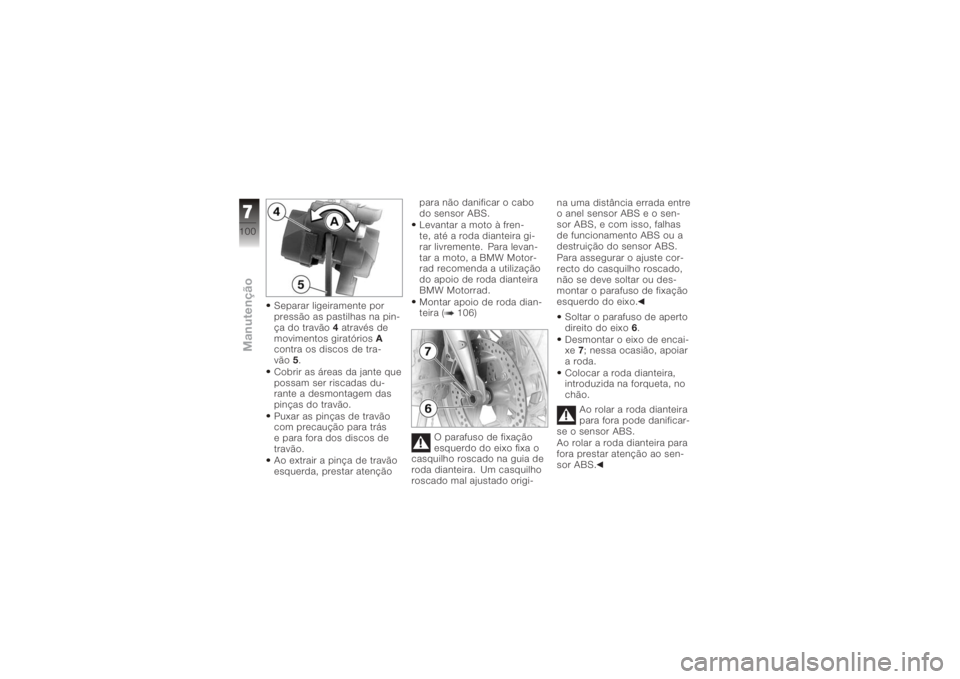

Separar ligeiramente por
pressão as pastilhas na pin-
ça do travão4através de
movimentos giratórios A
contra os discos de tra-
vão 5.
Cobrir as áreas da jante que
possam ser riscadas du-
rante a desmontagem das
pinças do travão.
Puxar as pinças de travão
com precaução para trás
e para fora dos discos de
travão.
Ao extrair a pinça de travão
esquerda, prestar atenção para não danificar o cabo
do sensor ABS.
Levantar a moto à fren-
te, até a roda dianteira gi-
rar livremente. Para levan-
tar a moto, a BMW Motor-
rad recomenda a utilização
do apoio de roda dianteira
BMW Motorrad.
Montar apoio de roda dian-
teira ( 106)
O parafuso de fixação
esquerdo do eixo fixa o
casquilho roscado na guia de
roda dianteira. Um casquilho
roscado mal ajustado origi- na uma distância errada entre
o anel sensor ABS e o sen-
sor ABS, e com isso, falhas
de funcionamento ABS ou a
destruição do sensor ABS.
Para assegurar o ajuste cor-
recto do casquilho roscado,
não se deve soltar ou des-
montar o parafuso de fixação
esquerdo do eixo.
Soltar o parafuso de aperto
direito do eixo 6.
Desmontar o eixo de encai-
xe 7; nessa ocasião, apoiar
a roda.
Colocar a roda dianteira,
introduzida na forqueta, no
chão.
Ao rolar a roda dianteira
para fora pode danificar-
se o sensor ABS.
Ao rolar a roda dianteira para
fora prestar atenção ao sen-
sor ABS.
7100zManutenção

Fazer sair a roda dianteira
para a frente.Montar a roda dianteira
Perturbações de funcio-
namento ABS devido a
um sinal das rotações errado.
Existem rodas sensoras com
segmentação diferente, que
não podem ser trocadas.
Montar apenas a roda sen-
sora adequada à respectiva
versão.
Ligações aparafusadas
apertadas com um biná-
rio errado podem soltar-se ou
causar danos no aparafusa-
mento.
Mandar sempre verificar os
binários de aperto numa ofici-
na especializada, de preferên-
cia num concessionário BMW
Motorrad. A roda dianteira deve ser
montada no sentido de
marcha.
Prestar atenção às setas que
indicam o sentido de marcha
no pneu ou na jante.
Durante estes trabalhos,
podem danificar-se os
componentes do travão da
roda dianteira, particularmen-
te do Integral ABS BMW Mo-
torrad.
Prestar atenção para que ne-
nhum componente do siste-
ma de travões fique danifica-
do, particularmente o sensor
ABS com cabo e o anel sen-
sor ABS.
Ao rolar a roda dian-
teira para dentro pode
danificar-se o sensor ABS.
Ao rolar a roda dianteira pa-
ra dentro prestar atenção ao
sensor ABS. Fazer entrar a roda dianteira
na respectiva guia.
Levantar a roda dianteira,
montar o eixo de encaixe
7
com binário.
Eixo de encaixe no
casquilho roscado
50 Nm
Apertar o parafuso de fixa-
ção direito do eixo 6com
binário.
7101zManutenção

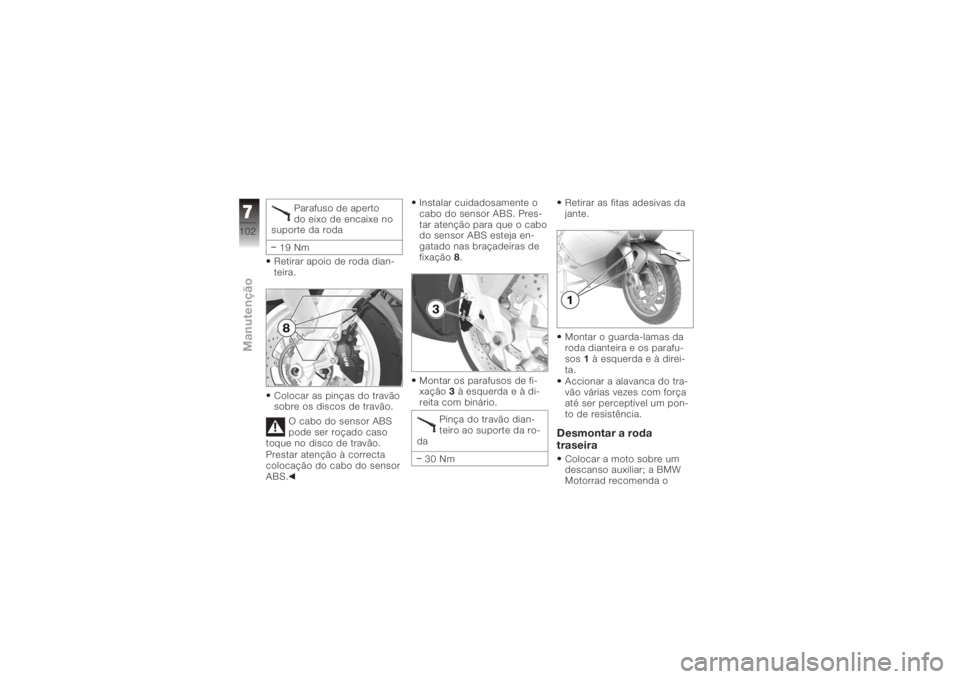

Parafuso de aperto
do eixo de encaixe no
suporte da roda
19 Nm
Retirar apoio de roda dian-
teira.
Colocar as pinças do travão
sobre os discos de travão.
O cabo do sensor ABS
pode ser roçado caso
toque no disco de travão.
Prestar atenção à correcta
colocação do cabo do sensor
ABS. Instalar cuidadosamente o
cabo do sensor ABS. Pres-
tar atenção para que o cabo
do sensor ABS esteja en-
gatado nas braçadeiras de
fixação
8.
Montar os parafusos de fi-
xação 3à esquerda e à di-
reita com binário.
Pinça do travão dian-
teiro ao suporte da ro-
da
30 Nm Retirar as fitas adesivas da
jante.
Montar o guarda-lamas da
roda dianteira e os parafu-
sos
1à esquerda e à direi-
ta.
Accionar a alavanca do tra-
vão várias vezes com força
até ser perceptível um pon-
to de resistência.
Desmontar a roda
traseiraColocar a moto sobre um
descanso auxiliar; a BMW
Motorrad recomenda o
7102zManutenção

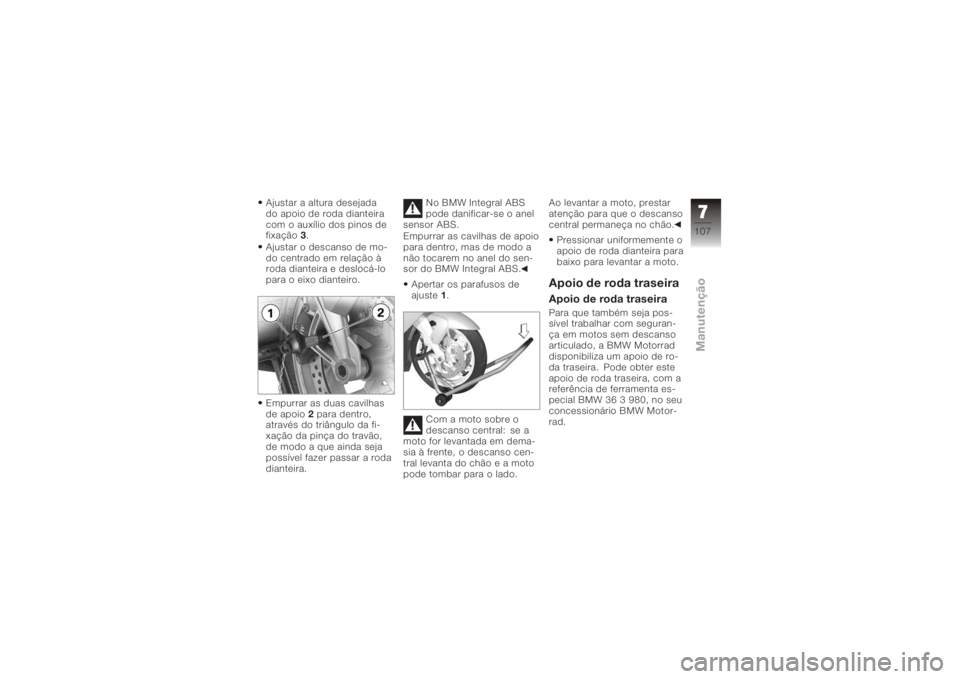

Ajustar a altura desejada
do apoio de roda dianteira
com o auxílio dos pinos de
fixação3.
Ajustar o descanso de mo-
do centrado em relação à
roda dianteira e deslocá-lo
para o eixo dianteiro.
Empurrar as duas cavilhas
de apoio 2para dentro,
através do triângulo da fi-
xação da pinça do travão,
de modo a que ainda seja
possível fazer passar a roda
dianteira. No BMW Integral ABS
pode danificar-se o anel
sensor ABS.
Empurrar as cavilhas de apoio
para dentro, mas de modo a
não tocarem no anel do sen-
sor do BMW Integral ABS.
Apertar os parafusos de
ajuste 1.
Com a moto sobre o
descanso central: se a
moto for levantada em dema-
sia à frente, o descanso cen-
tral levanta do chão e a moto
pode tombar para o lado. Ao levantar a moto, prestar
atenção para que o descanso
central permaneça no chão.
Pressionar uniformemente o
apoio de roda dianteira para
baixo para levantar a moto.
Apoio de roda traseiraApoio de roda traseiraPara que também seja pos-
sível trabalhar com seguran-
ça em motos sem descanso
articulado, a BMW Motorrad
disponibiliza um apoio de ro-
da traseira. Pode obter este
apoio de roda traseira, com a
referência de ferramenta es-
pecial BMW 36 3 980, no seu
concessionário BMW Motor-
rad.
7107zManutenção
