❒montar a rodinha fazendo coincidir
um dos furos A-fig. 10com o re-
lativo pino de centragem B;
❒mediante o uso da chave fornecida
pela fábrica, aparafuse os cinco pa-
rafusos de fixação;
❒abaixe o veículo e extrair o macaco;
❒mediante o uso da chave fornecida
pela fábrica, aperte a fundo os pa-
rafusos, passando alternativamen-
te de um parafuso para aquele dia-
metralmente oposto, segundo a or-
dem numérica ilustrada na fig. 11.
❒desparafuse totalmente os parafu-
sos de fixação, em seguida remova
a roda;
❒certifique-se que a rodinha sobres-
salente esteja, nas superfícies de
contacto com o cubo, limpo e sem
impurezas que podem, em seguida,
causar o afrouxamento dos parafu-
sos de fixação;
188
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0210mfig. 11A0E0209mfig. 10

189
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

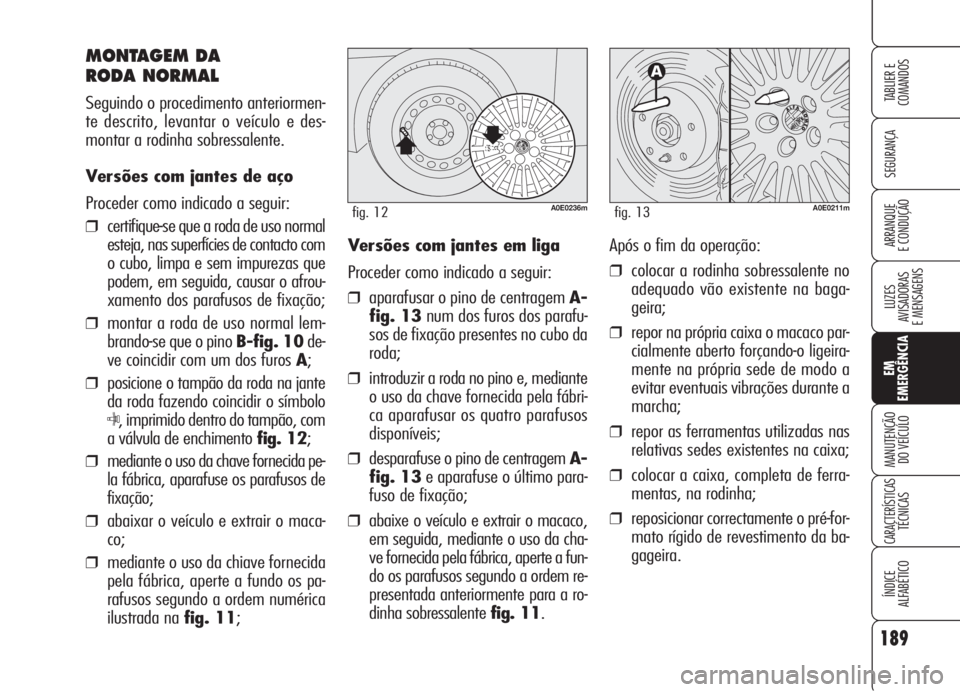

MONTAGEM DA
RODA NORMAL
Seguindo o procedimento anteriormen-
te descrito, levantar o veículo e des-
montar a rodinha sobressalente.
Versões com jantes de aço
Proceder como indicado a seguir:
❒certifique-se que a roda de uso normal
esteja, nas superfícies de contacto com
o cubo, limpa e sem impurezas que
podem, em seguida, causar o afrou-
xamento dos parafusos de fixação;
❒montar a roda de uso normal lem-
brando-se que o pino B-fig. 10de-
ve coincidir com um dos furos A;
❒posicione o tampão da roda na jante
da roda fazendo coincidir o símbolo
C, imprimido dentro do tampão, com
a válvula de enchimento fig. 12;
❒mediante o uso da chave fornecida pe-
la fábrica, aparafuse os parafusos de
fixação;
❒abaixar o veículo e extrair o maca-
co;
❒mediante o uso da chiave fornecida
pela fábrica, aperte a fundo os pa-
rafusos segundo a ordem numérica
ilustrada na fig. 11;
A0E0211mfig. 13
Versões com jantes em liga
Proceder como indicado a seguir:
❒aparafusar o pino de centragem A-
fig. 13num dos furos dos parafu-
sos de fixação presentes no cubo da
roda;
❒introduzir a roda no pino e, mediante
o uso da chave fornecida pela fábri-
ca aparafusar os quatro parafusos
disponíveis;
❒desparafuse o pino de centragem A-
fig. 13e aparafuse o último para-
fuso de fixação;
❒abaixe o veículo e extrair o macaco,
em seguida, mediante o uso da cha-
ve fornecida pela fábrica, aperte a fun-
do os parafusos segundo a ordem re-
presentada anteriormente para a ro-
dinha sobressalente fig. 11.Após o fim da operação:
❒colocar a rodinha sobressalente no
adequado vão existente na baga-
geira;
❒repor na própria caixa o macaco par-
cialmente aberto forçando-o ligeira-
mente na própria sede de modo a
evitar eventuais vibrações durante a
marcha;
❒repor as ferramentas utilizadas nas
relativas sedes existentes na caixa;
❒colocar a caixa, completa de ferra-
mentas, na rodinha;
❒reposicionar correctamente o pré-for-
mato rígido de revestimento da ba-
gageira.
A0E0236mfig. 12

Proceder da seguinte forma:
❒posicione a roda para a intervenção
com a válvula A-fig. 16virada co-
mo ilustrado na figura, em seguida
accione o travão de mão, ex-
trair o kit de reparação rápida e
apoiá-lo no terreno próximo da roda;
❒desparafuse o capuz da válvula do
pneu, extrair o tubo flexível de en-
chimentoA-fig. 17e aparafusar
a braçadeira B-fig. 18na válvula
do pneu;
192
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0116mfig. 17
A0E0214mfig. 18

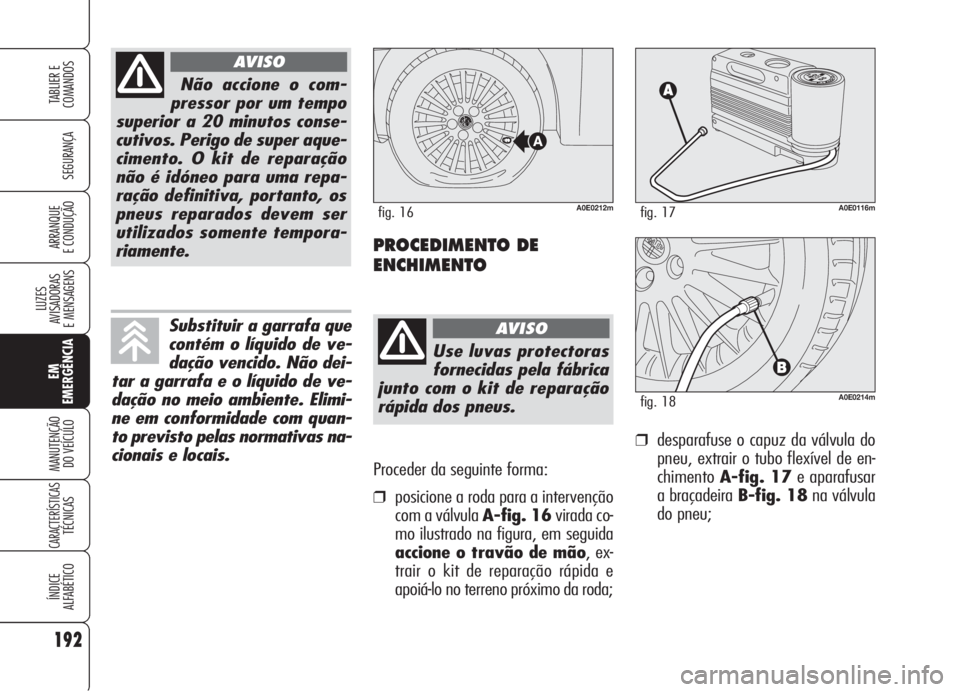

PROCEDIMENTO DE
ENCHIMENTO
A0E0212mfig. 16
Use luvas protectoras
fornecidas pela fábrica
junto com o kit de reparação
rápida dos pneus.
AVISO
Não accione o com-
pressor por um tempo
superior a 20 minutos conse-
cutivos. Perigo de super aque-
cimento. O kit de reparação
não é idóneo para uma repa-
ração definitiva, portanto, os
pneus reparados devem ser
utilizados somente tempora-
riamente.
AVISO
Substituir a garrafa que
contém o líquido de ve-
dação vencido. Não dei-
tar a garrafa e o líquido de ve-
dação no meio ambiente. Elimi-
ne em conformidade com quan-
to previsto pelas normativas na-
cionais e locais.

203
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

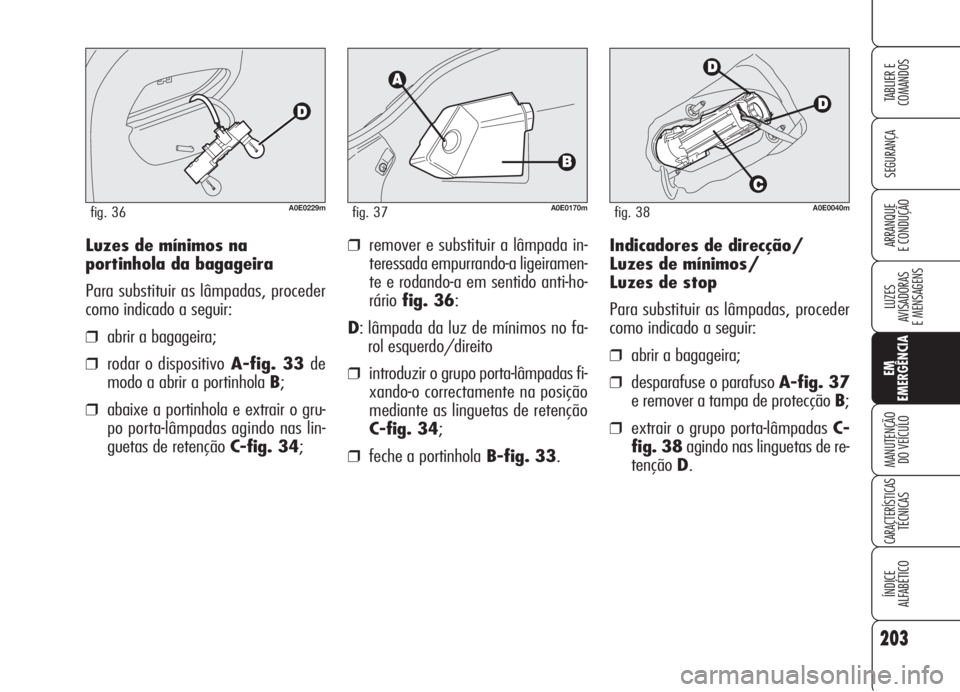

E CONDUÇÃO Indicadores de direcção/
Luzes de mínimos/
Luzes de stop
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒desparafuse o parafuso A-fig. 37
e remover a tampa de protecção B;
❒extrair o grupo porta-lâmpadas C-
fig. 38agindo nas linguetas de re-
tençãoD.
A0E0170mfig. 37
Luzes de mínimos na
portinhola da bagageira
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira;
❒rodar o dispositivoA-fig. 33 de
modo a abrir a portinhola B;
❒abaixe a portinhola e extrair o gru-
po porta-lâmpadas agindo nas lin-
guetas de retenção C-fig. 34;
A0E0229mfig. 36
❒remover e substituir a lâmpada in-
teressada empurrando-a ligeiramen-
te e rodando-a em sentido anti-ho-
ráriofig. 36:
D: lâmpada da luz de mínimos no fa-
rol esquerdo/direito
❒introduzir o grupo porta-lâmpadas fi-
xando-o correctamente na posição
mediante as linguetas de retenção
C-fig. 34;
❒feche a portinholaB-fig. 33.
A0E0040mfig. 38

209
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
SUBSTITUIÇÃO
DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctri-
co intervindo em caso de avaria ou in-
tervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do rela-
tivo fusível de protecção: o elemento
condutor não deve ser interrompido. Em
caso contrário é necessário substituir o
fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
A: fusível íntegro
B: fusível com elemento condutor inte-
rrompido.
Para substituir um fusível utilizar a pinça
Cfixada na unidade no tablier porta-ins-
trumentos.
A0E0119mfig. 54
Nunca substitua um fu-
sível avariado com fios
metálicos ou outro ma-
terial de recuperação.
Não substituir em nen-
hum caso um fusível
com um outro que tenha uma
amperagem superior; perigo
de incêndio.
AVISO
Se, um fusível geral de
protecção (MEGA-FU-
SE, MAXI-FUSE) intervém, di-
rija-se aos Serviços Autoriza-
dos Alfa Romeo. Antes de
substituir um fusível, certifi-
que-se de ter removido a cha-
ve do dispositivo de arranque
e de ter desligado e/ou de-
sactivado todos os acessórios.
AVISO
No caso em que o fusí-
vel ainda se interrom-
pesse, dirija-se aos Serviços
Autorizados Alfa Romeo.
AVISO

214
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
TABELA DE RESUMO DOS FUSÍVEIS
LUZES FUSÍVEL AMPÈRE FIGURA
Farol de máximo direito F14 10 60
Farol de máximo esquerdo F15 10 60
Farol de médio direito F12 15 56
Farol de médio esquerdo F13 15 56
Farol de nevoeiro F30 15 60
Marcha-atrás F35 7,5 56
Terceiro stop F37 10 56
Plafonier dianteiro/traseiro F39 10 56
Plafonier dianteiro F49 7,5 56
Indicadores de direcção F53 10 56
Luzes de emergência F53 10 56
ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Unidade vão motor F70 (MEGA-FUSE) 150 58
Unidade tablier porta-instrumentos F71 70 58
Unidade pré-aquecimento combustível (versões diesel) F73 60 58
Unidade bagageira F01 (MAXI-FUSE) 70 60
Unidade tablier porta-instrumentos F01 (MAXI-FUSE) 70 60

215
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Electro-ventilador climatizador F02 (MAXI-FUSE) 40 60
Trava da direcção eléctrica F03 (MAXI-FUSE) 20 60
Ponto de travagem (bomba) F04 (MAXI-FUSE) 40 60
Ponto de travagem (válvula de solenóide) F05 (MAXI-FUSE) 40 60
Electro-ventilador radiador (baixa velocidade) F06 (MAXI-FUSE) 40 60
Electro-ventilador radiador (alta velocidade) F07 (MAXI-FUSE) 50 60
Lava-faróis F09 20 60
Avisadores acústicos F10 15 60
Serviços vários secundários da injecção electrónica F11 15 60
+ INT para o sistema de injecção electrónica F16 7,5 60
Serviços primários de injecção electrónica F17 10 60
Ponto controlo motor F18 15 60
Compressor do climatizador F19 7,5 60
Aquecimento pára-brisas F20 20 60
Alimentação bomba de combustível F21 20 60
Bobinas de ignição/injectores (versões gasolina) F22 15 60
Serviços primários de injecção electrónica versões diesel) F22 20 60
Alimentação auto-rádio/Sistema de radio navegação F23 15 60
Ponto Body Computer/Bobina relé lava-faróis F31 7,5 56
Ponto porta condutor/ponto porta passageiro/dispositivo
de arranque F32 15 56
Vidro eléctrico traseiro esquerdo F33 20 56
Vidro eléctrico traseiro direito F34 20 56

235
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO LÍQUIDO DOS TRAVÕES
fig. 13
Desparafuse a tampa Ae verifique que
o líquido contido no reservatório esteja
no nível máximo. O nível do líquido no
reservatório não deve superar a re-
ferênciaMAX.
AVISOPara esta operação, aconselha-
se de dirigir-se sempre aos Serviços Au-
torizados Alfa Romeo.
A0E0016mfig. 13
Ao desparafusar a tam-
pa do reservatório evite
que o líquido para
travões, altamente corrosivo, en-
tre em contacto com as partes
pintadas. Neste caso lavar ime-
diatamente com água.De tempo em tempos, controle o fun-
cionamento da luz avisadora
xsitua-
da no quadro de instrumentos: pre-
mendo na tampa A(com a chave in-
troduzida no dispositivo de arranque)
a luz avisadora deve acender.
AVISOO líquido dos travões absorve
a umidade, portanto, se o veículo é uti-
lizado predominantemente em zonas de
alta porcentagem de umidade atmos-
férica, o líquido deve ser substituído
mais vezes de quanto indicado no Pla-
no de Manutenção Programada.
