TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-3
Bloc de compteur de vitesse ..........3-5
Alarme antivol (en option) ...............3-5
Combinés de contacteurs ...............3-5
Levier d’embrayage ........................3-7
Sélecteur ........................................3-7
Levier de frein .................................3-7
Pédale de frein ...............................3-8
Bouchon de réservoir
de carburant ................................3-8
Carburant ........................................3-9
Pot catalytique ..............................3-10
Robinet de carburant ....................3-10
Starter ...........................................3-11
Selles ............................................3-11
Accroche-casque ..........................3-13
Compartiment de rangement ........3-13
Réglage du combiné ressort-
amortisseur ...............................3-14
Supports de sangle de fixation
des bagages ..............................3-15Béquille latérale ............................ 3-15
Coupe-circuit d’allumage .............. 3-16
CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche d’un
moteur froid ................................. 5-1
Mise en marche d’un
moteur chaud .............................. 5-2
Passage des vitesses .................... 5-2
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Trousse de réparation .................... 6-1
Tableau des entretiens et
graissages périodiques ............... 6-2
Dépose et repose des caches ........ 6-6
Contrôle des bougies ..................... 6-7
Huile moteur et élément de filtre
à huile ......................................... 6-8
Huile de couple conique arrière ... 6-10Nettoyage de l’élément du
filtre à air ................................... 6-12
Réglage des carburateurs ........... 6-13
Réglage du régime de ralenti
du moteur ................................. 6-13
Contrôle du jeu de câble
des gaz ..................................... 6-14
Jeu des soupapes ........................ 6-14
Pneus ........................................... 6-15
Roues à rayons ............................ 6-17
Réglage de la garde du levier
d’embrayage ............................. 6-17
Réglage de la garde du levier
de frein ..................................... 6-18
Réglage de la position et la
garde de la pédale de frein ....... 6-19
Réglage du contacteur de feu
stop sur frein arrière ................. 6-20
Contrôle des plaquettes
de frein avant et des
mâchoires de frein arrière ........ 6-20
Contrôle du niveau du liquide
du frein avant ............................ 6-21
Changement du liquide de frein ... 6-22
Contrôle et lubrification
des câbles ................................ 6-22
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-22
Contrôle et lubrification de la
pédale de frein et du
sélecteur ................................... 6-23U5SCFRF0.book Page 1 Tuesday, March 22, 2005 5:30 PM

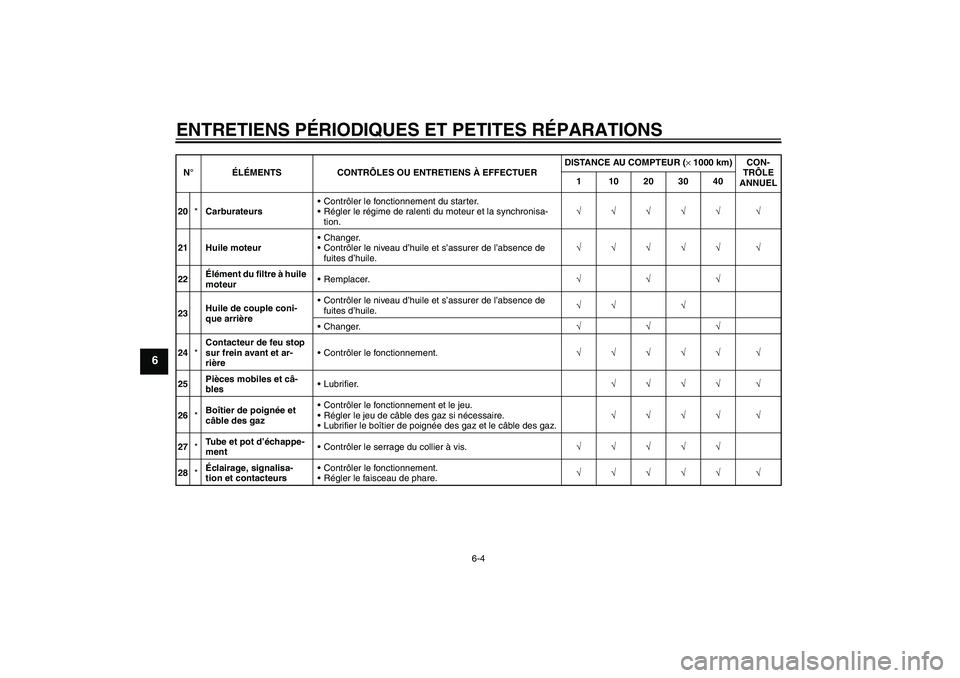

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
20*CarburateursContrôler le fonctionnement du starter.
Régler le régime de ralenti du moteur et la synchronisa-
tion.√√√√√ √
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
22Élément du filtre à huile
moteurRemplacer.√√√
23Huile de couple coni-
que arrièreContrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√ √
Changer.√√√
24*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
25Pièces mobiles et câ-
blesLubrifier.√√√√ √
26*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
27*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√
28*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040U5SCFRF0.book Page 4 Tuesday, March 22, 2005 5:30 PM
