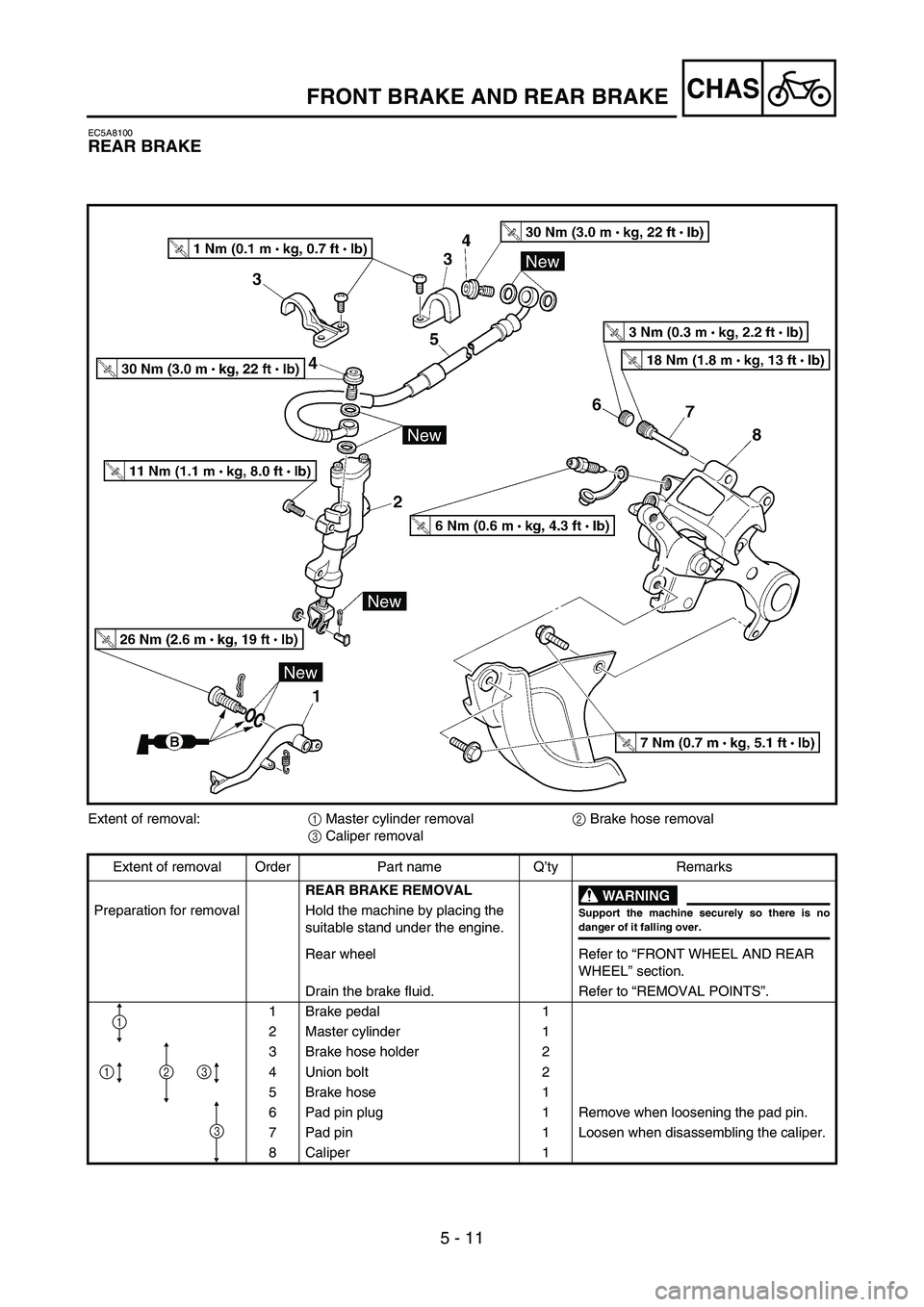

2005 YAMAHA WR 450F engine

5 - 11
CHAS
EC5A8100
REAR BRAKE
Extent of removal:
1 Master cylinder removal
2 Brake hose removal
3 Caliper removal
Extent of removal Order Part name Q’ty Remarks
REAR BRAKE REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake pedal 1
2 Master cylinder 1
3 Brake hose holder 2
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the caliper.
8 Caliper 1
1
123
3
FRONT BRAKE AND REAR BRAKE

5 - 26
CHASFRONT FORK
EC550000
FRONT FORK
Extent of removal:
1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Front wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Front caliper Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Headlight
Handlebar Refer to “HANDLEBAR” section.
1 Protector 1
2 Pinch bolt (handle crown) 2 Only loosening.
3 Cap bolt 1 Loosen when disassembling the front fork.
4 Pinch bolt (under bracket) 2 Only loosening.
5 Front fork 1
1

5 - 39
CHAS
EC5B0000
HANDLEBAR
Extent of removal:
1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
HANDLEBAR REMOVAL
Preparation for removal Headlight
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1 Disconnect the clutch switch lead.
5“ENGINE STOP” button 1 Disconnect the “ENGINE STOP” button
lead.
6 Master cylinder 1 Refer to “REMOVAL POINTS”.
7 Start switch 1 Disconnect the start switch lead.
8 Throttle cable cap 1
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
11 Grip (right) 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Cover (grip cap) 1
14 Grip (left) 1 Refer to “REMOVAL POINTS”.
15 Handlebar holder (upper) 2
16 Handlebar 1
1
HANDLEBAR

5 - 39
CHAS
LENKER
Arbeitsumfang:
1 Lenker demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
LENKER DEMONTIEREN
Vorbereitungsarbeiten Scheinwerfer
1 Warmstartzug 1 Hebelseitig lösen.
2 Warmstarthebel-Halterung 1
3 Kupplungszug 1 Hebelseitig lösen.
4 Kupplungshebel-Halterung 1 Das Kupplungsschalter-Kabel lösen.
5 Motorstoppschalter “ENGINE STOP”1 Das Motorstoppschalter-Kabel lösen.
6 Hauptbremszylinder 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
7 Starterschalter 1 Das Starterschalter-Kabel lösen.
8 Gaszug-Abdeckung 1
9 Gasgeberzug 1 1 Gasdrehgriffseitig lösen.
10 Gasnehmerzug 2 1 Gasdrehgriffseitig lösen.
11 Lenkergriff rechts 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
12 Führung 1
13 Gaszuggehäuse-Abdeckung 1
14 Lenkergriff links 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
15 Lenker-Halterung (oben) 2
16 Lenker 1
1
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU GUIDON
Préparation à la dépose Phare
1Câble de démarrage à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarrage à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Déconnecter le fil du contacteur d’embrayage.
5 Bouton “ENGINE STOP”1Débrancher le fil du bouton “ENGINE STOP”.
6Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
7 Contacteur du démarreur 1 Déconnecter le fil du contacteur du démarreur.
8 Couvercle du logement de câble des gaz 1
9Câble des gaz n°1 (tiré)1Déconnecter du côté accélérateur.
10 Câble des gaz n°2 (enfoncé)1Déconnecter du côté accélérateur.
11 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Cache (capuchon de la poignée) 1
14 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
15 Support du guidon (supérieur) 2
16 Guidon 1
1
MANILLAR
Extensión del desmontaje:1 Desmontaje del manillar
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL MANILLAR
Preparación para el desmontaje Faro
1 Cable de arranque en caliente 1 Desconéctelo del lado de la maneta.
2 Soporte del mando de arranque en caliente 1
3 Cable de embrague 1 Desconéctelo del lado de la maneta.
4 Soporte de la maneta de embrague 1 Desconecte el cable del interruptor del embrague.
5Botón “ENGINE STOP” (paro del motor) 1 Desconecte el cable del botón “ENGINE STOP”.
6 Bomba de freno 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
7 Interruptor de arranque 1 Desconecte el cable del interruptor de arranque.
8 Tapa del cable del acelerador 1
9 Cable del acelerador nº 1 (en tracción) 1 Desconéctelo del lado del acelerador.
10 Cable del acelerador nº 2 (empujado) 1 Desconéctelo del lado del acelerador.
11 Puño (derecho) 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
12 Guía de tubo 1
13 Cubierta (tapa del puño) 1
14 Puño( izquierdo) 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
15 Soporte del manillar (superior) 2
16 Manillar 1
1
GUIDON
LENKER
MANILLAR

5 - 44
CHASHANDLEBAR
9. Install:
“ENGINE STOP” button 1
Clutch lever holder 2
Bolt (clutch lever holder) 3
Hot starter lever holder 4
Bolt (hot starter lever holder) 5
Clamp 6
NOTE:
The “ENGINE STOP” button, clutch lever
holder and clamp should be installed accord-
ing to the dimensions shown.
Pass the “ENGINE STOP” button lead in the
middle of the clutch lever holder.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
10. Install:
Clutch cable 1
Hot starter cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and hot starter cable end.
11. Adjust:
Clutch lever free play
Refer to “CLUTCH ADJUSTMENT” sec-
tion in the CHAPTER 3.
Hot starter lever free play
Refer to “HOT STARTER LEVER
ADJUSTMENT” section in the CHAPTER
3.
12. Fasten the hot starter cable 1 and clutch
cable 2 with a clamp 3.
1
2
3

5 - 44
CHAS
9. Montieren:
Motorstoppschalter “ENGINE
STOP”
1
Kupplungshebel-Halterung
2
Schraube (Kupplungshebel-
Halterung)
3
Warmstarthebel-Halterung
4
Schraube (Warmstarthebel-
Halterung)
5
Schlauchschelle
6
HINWEIS:
Der Motorstoppschalter “ENGINE
STOP”, die Kupplungshebel-Halte-
rung und die Klemme sind entspre-
chend den abgebildeten Maßen zu
montieren.
Das Kabel des Motorstoppschal-
ters “ENGINE STOP” durch die
Mitte der Kupplungshebel-Halte-
rung führen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Montieren:
Kupplungszug
1
Warmstartzug
2
HINWEIS:
Die Kupplungszug- und Warmstart-
zug-Enden mit Lithiumseifenfett
bestreichen.
11. Einstellen:
Kupplungshebel-Spiel
Siehe unter “KUPPLUNG EIN-
STELLEN” in KAPITEL 3.
Warmstarthebel-Spiel
Siehe unter “WARMSTART-
HEBEL EINSTELLEN” in
KAPITEL 3.
12. Den Warmstartzug
1 und den
Kupplungszug
2 festklemmen
3. 9. Monter:
Bouton “ENGINE STOP” 1
Support du levier d’embrayage
2
Boulon (support du levier
d’embrayage) 3
Support du levier de démarrage à
chaud 4
Boulon (support du levier de
démarrage à chaud) 5
Collier à pince 6
N.B.:
Monter le bouton “ENGINE STOP”,
le support du levier d’embrayage et le
collier à pince en respectant les
dimensions indiquées.
Acheminer le fil du bouton “ENGINE
STOP” au milieu du support du levier
d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Monter:
Câble d’embrayage 1
Câble de démarrage à chaud 2
N.B.:
Appliquer de la graisse à savon de
lithium sur les extrémités du câble
d’embrayage et du câble de démarrage à
chaud.
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section
“REGLAGE DE
L’EMBRAYAGE” au CHAPI-
TRE 3.
Jeu du levier de démarrage à
chaud
Se reporter à la section
“REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD” au
CHAPITRE 3.
12. Fixer le câble de démarrage à chaud
1 et le câble d’embrayage 2 à
l’aide d’un collier 3.9. Instalar:
Botón “ENGINE STOP” (paro
del motor) 1
Soporte de la maneta de embra-
gue 2
Tornillo (soporte de la maneta de
embrague) 3
Soporte del mando de arranque
en caliente 4
Tornillo (soporte del mando de
arranque en caliente) 5
Brida 6
NOTA:
El botón “ENGINE STOP”, el soporte
de la maneta de embrague y la brida se
deben montar de acuerdo con las
dimensiones que se muestran.
Pase el cable del botón “ENGINE
STOP” por en medio del soporte de la
maneta de embrague.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Instalar:
Cable de embrague 1
Cable del arranque en caliente 2
NOTA:
Aplique grasa de jabón de litio al
extremo del cable de embrague y al
extremo del cable del arranque en
caliente.
11. Ajustar:
Holgura de la maneta de embra-
gue
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
Holgura del mando de arranque
en caliente
Consulte el apartado “AJUSTE
DEL MANDO DE ARRANQUE
EN CALIENTE”del CAPÍTULO
3.
12. Sujete el cable del arranque en
caliente 1 y el cable de embrague
2 con una abrazadera 3.
GUIDON
LENKER
MANILLAR

5 - 46
CHAS
EC560000
STEERING
Extent of removal:
1 Under bracket removal
2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Headlight
Handlebar Refer to “HANDLEBAR” section.
Hose guide
Front fender
1 Coupler bracket 1
2 Trip meter 1
3 Main switch 1 Disconnect the main switch lead.
4 Steering shaft cap 1
5 Steering shaft nut 1
6 Front fork 2 Refer to “FRONT FORK” section.
7 Handle crown 1
8 Ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
9 Under bracket 1
10 Bearing race cover 1
21
STEERING

5 - 52
CHASSWINGARM
EC570000
SWINGARM
Extent of removal:
1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder
Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Rear caliper
Bolt (brake pedal) Shift the brake pedal backward.
Drive chain
1 Chain support 1
2 Chain tensioner (lower) 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1
