2005 YAMAHA WR 250F stop start

4 - 36
ENG
2. Kontrollieren:
Hauptdüse
1
Leerlaufdüse
2
Nadeldüse
3
Chokedüse
4
Leerlauf-Luftdüse
5
Ausströmdüse
6
Beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
Nadelventil
1. Kontrollieren:
Nadelventil
1
Ventilsitz
2
Riefig
a
→ Erneuern.
Verstaubt
b
→ Reinigen.
Filter
c
Verstopft
→ Reinigen.
Drosselklappe
1. Kontrollieren:
Leichtgängigkeit
Fest
→ Instand setzen, ggf.
erneuern.
HINWEIS:
Die Drosselklappe
1 in das Verga-
sergehäuse einsetzen und deren
Leichtgängigkeit kontrollieren.
Düsennadel
1. Kontrollieren:
Düsennadel
1
Verbogen/verschlissen
→
Erneuern.
Clip-Nut
Freies Spiel vorhanden/Ver-
schleiß
→ Erneuern.
Clip-Position
Standard-Clip-Position:
5. Nut
2. Controllare:
Getto del massimo 1
Getto del minimo 2
Getto a spillo 3
Getto starter 4
Getto aria del minimo 5
Getto di perdita 6
Danno → Sostituire.
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare in alcun caso una spaz-
zola metallica.
Valvola a spillo
1. Controllare:
Valvola a spillo 1
Sede della valvola 2
Usura della scanalatura a →
Sostituire.
Polvere b → Pulire.
Filtro c
Ostruito → Pulire.
Valvola a farfalla
1. Controllare:
Movimento libero
Bloccata → Riparare o sostituire.
NOTA:
Inserire la valvola a farfalla 1 nel corpo
del carburatore e controllare il movi-
mento libero.
Spillo del getto
1. Controllare:
Spillo del getto 1
Deformazioni/usura → Sostituire.
Scanalatura fermo
Presenza di gioco/usura → Sosti-
tuire.
Posizione del fermo
Posizione standard del
fermo:
Scanalatura n.5
2. Comprobar:
Surtidor principal
1
Surtidor piloto
2
Surtidor de aguja
3
Surtidor de arranque
4
Surtidor de aire piloto
5
Surtidor de pérdida
6
Dañado
→ Cambiar.
Contaminación
→ Limpiar.
NOTA:
Utilice un disolvente al petróleo
para limpiarlo. Aplique aire compri-
mido a todos los conductos y surti-
dores.
No utilice nunca un alambre.
Válvula de aguja
1. Comprobar:
Válvula de aguja
1
Asiento de la válvula
2
Desgaste en estrías
a
→
Cambiar.
Polvo
b
→ Limpiar.
Filtro
c
Obstruido
→ Limpiar.
Válvula de mariposa
1. Comprobar:
Movimiento libre
Varilla
→ Reparar o cambiar.
NOTA:
Introduzca la válvula de mariposa
1
en el cuerpo del carburador y com-
pruebe que se mueva libremente.
Aguja del surtidor
1. Comprobar:
Aguja del surtidor
1
Dobladuras/desgaste
→ Cam-
biar.
Surco del clip
Hay holgura/desgaste
→
Cambiar.
Posición del clip
Posición estándar del
clip:
Surco nº5
VERGASER
CARBURATORE
CARBURADOR

4 - 39
ENGCARBURETOR
Accelerator pump
1. Inspect:
Diaphragm
(accelerator pump)
1
Spring (accelerator pump)
2
Accelerator pump cover
3
O-ring
4
Push rod
5
Tears (diaphragm)/damage
→
Replace.
Dirt
→ Clean.
2. Inspect:
Throttle shaft
1
Spring
2
Lever 1
3
Spring 1
4
Lever 2
5
Spring 2
6
Dirt
→ Clean.12
3456
Air cut valve
1. Inspect:
Diaphragm (air cut valve)
1
Spring (air cut valve)
2
Air cut valve cover
3
O-ring
4
Tears (diaphragm)/damage
→
Replace.
1
23
4
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger
1
2. Install:
Pilot air jet
1
1
3. Install:
Spring 1
1
Lever 1
2
To lever 2
3.
NOTE:Make sure the spring 1 fits on the
stopper
a of the lever 2.
a
31
2
Pompe de reprise
1. Contrôler:
Diaphragme
(pompe de reprise) 1
Ressort (pompe de reprise) 2
Couvercle de la pompe de reprise
3
Joint torique 4
Tige de débrayage 5
Craquelures (diaphragme)/
endommagement → Remplacer.
Saleté → Nettoyer.
2. Contrôler:
Axe du papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Saleté → Nettoyer.
Clapet de coupure d’air
1. Contrôler:
Diaphragme
(clapet de coupure d’air) 1
Ressort (clapet de coupure d’air) 2
Couvercle du clapet de coupure
d’air 3
Joint torique 4
Craquelures (diaphragme)/
endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid 1
2. Monter:
Gicleur d’air de ralenti 1
3. Monter:
Ressort 1 1
Levier 1 2
Sur le levier 2 3.
N.B.:
Veiller à engager le ressort 1 sur la butée
a du levier 2.
CARBURATEUR

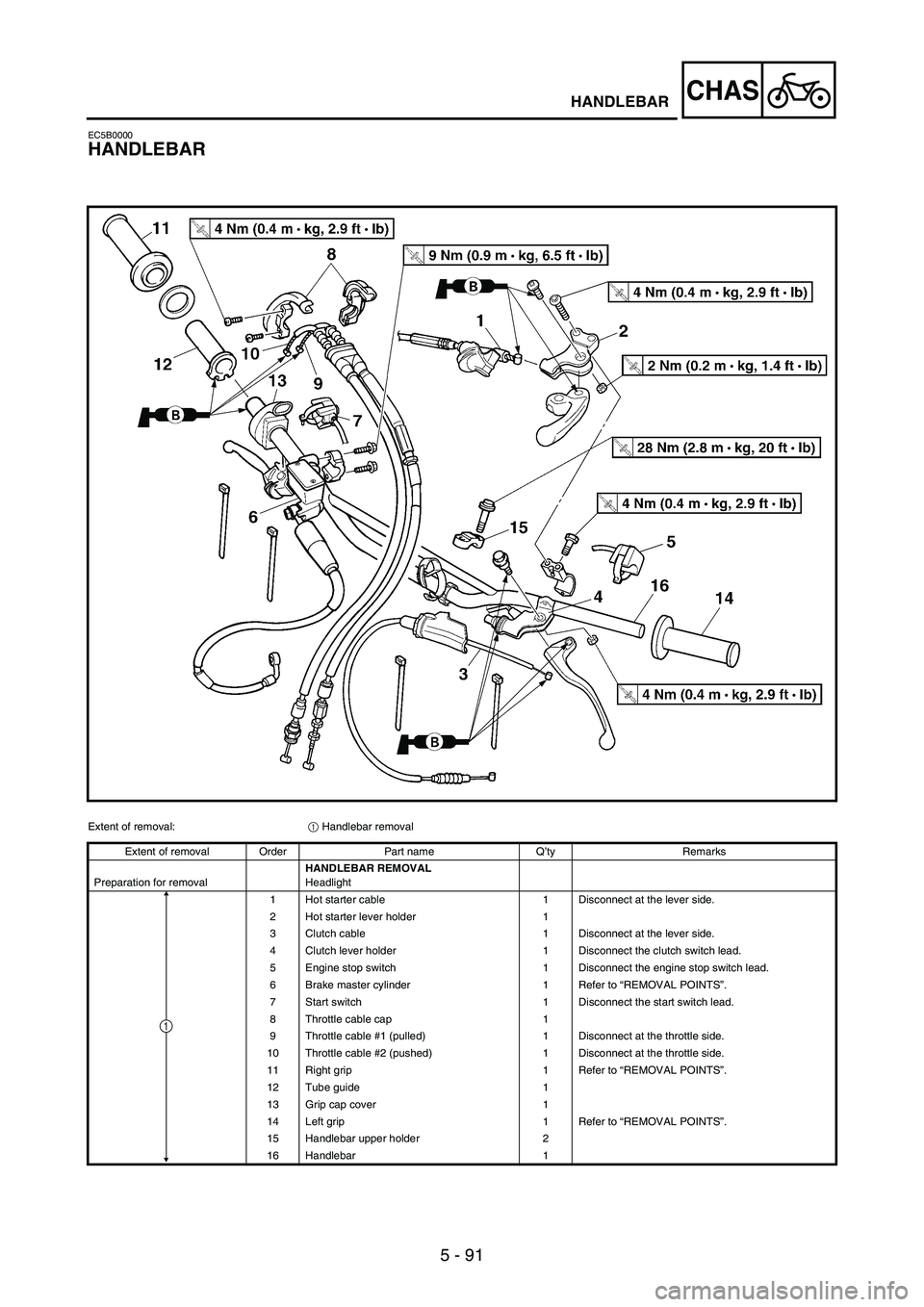

5 - 91
CHASHANDLEBAR
EC5B0000
HANDLEBAR
Extent of removal:
1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Headlight
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1 Disconnect the clutch switch lead.
5 Engine stop switch 1 Disconnect the engine stop switch lead.
6 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
7 Start switch 1 Disconnect the start switch lead.
8 Throttle cable cap 1
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
11 Right grip 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Grip cap cover 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1

5 - 92
CHAS
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Préparation à la déposeDEPOSE DU GUIDON
Phare
1Câble de démarrage à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarrage à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Déconnecter le fil du contacteur d’embrayage.
5 Coupe-circuit du moteur 1 Déconnecter le fil du coupe-circuit du moteur.
6Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
7 Contacteur du démarreur 1 Déconnecter le fil du contacteur du démarreur.
8 Couvercle du logement de câble des gaz 1
9Câble des gaz n°1 (tiré)1Déconnecter du côté accélérateur.
10 Câble des gaz n°2 (enfoncé)1Déconnecter du côté accélérateur.
11 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Cache du capuchon de la poignée1
14 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
15 Support supérieur du guidon 2
16 Guidon 1
1
LENKER
Arbeitsumfang:
1 Lenker demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
VorbereitungsarbeitenLenker demontieren
Scheinwerfer
1 Warmstartzug 1 Hebelseitig lösen.
2 Warmstarthebel-Halterung 1
3 Kupplungszug 1 Hebelseitig lösen.
4 Kupplungshebel-Halterung 1 Das Kupplungsschalter-Kabel lösen.
5 Motorstoppschalter 1 Das Motorstoppschalter-Kabel lösen.
6 Hauptbremszylinder 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
7 Starterschalter 1 Das Starterschalter-Kabel lösen.
8 Gaszug-Abdeckung 1
9 Gasgeberzug Nr.1 1 Gasdrehgriffseitig lösen.
10 Gasnehmerzug Nr.2 1 Gasdrehgriffseitig lösen.
11 Lenkergriff rechts 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
12 Führung 1
13 Gaszuggehäuse-Abdeckung 1
14 Lenkergriff links 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
15 Obere Lenker-Halterung 2
16 Lenker 1
1
GUIDON
LENKER

5 - 101
CHASHANDLEBAR
9. Install:
Engine stop switch
1
Clutch lever holder
2
Bolt (clutch lever holder)
3
Hot starter lever holder
4
Bolt
(hot starter lever holder)
5
Clamp
6
NOTE:The engine stop switch, clutch
lever holder and clamp should be
installed according to the dimen-
sions shown.
Pass the engine stop switch lead in
the middle of the clutch lever
holder.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
10. Install:
Clutch cable
1
Hot starter cable
2
NOTE:Apply the lithium soap base grease
on the clutch cable end and hot
starter cable end.
11. Adjust:
Clutch lever free play
Refer to “CLUTCH ADJUST-
MENT” section in the CHAP-
TER 3.
Hot starter lever free play
Refer to “HOT STARTER
LEVER ADJUSTMENT” sec-
tion in the CHAPTER 3.
12. Fasten the hot starter cable
1
and clutch cable
2 with a clamp
3.
1
2
3
13. Insert the end of the fuel
breather hose
1 into the hole in
the steering stem cap
2.
2
1
9. Monter:
Coupe-circuit du moteur 1
Support du levier d’embrayage
2
Boulon (support du levier
d’embrayage) 3
Support du levier de démarrage à
chaud 4
Boulon
(support du levier de démarrage à
chaud) 5
Collier 6
N.B.:
Monter le coupe-circuit du moteur, le
support du levier d’embrayage et le
collier en respectant les dimensions
indiquées.
Faire passer le fil du coupe-circuit du
moteur au milieu du support du levier
d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Monter:
Câble d’embrayage 1
Câble de démarrage à chaud 2
N.B.:
Appliquer de la graisse à savon de lithium
sur les extrémités du câble d’embrayage
et du câble de démarrage à chaud.
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLAGE
DE L’EMBRAYAGE” au CHAPI-
TRE 3.
Jeu du levier de démarrage à
chaud
Se reporter à la section
“REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD” au
CHAPITRE 3.
12. Fixer le câble de démarrage à chaud
1 et le câble d’embrayage 2 à
l’aide d’un collier 3.
13. Introduire l’extrémité de la durit de
mise à l’air du réservoir de carbu-
rant 1 dans le trou du capuchon de
la colonne de direction 2.
GUIDON

5 - 102
CHAS
9. Montieren:
Motorstoppschalter
1
Kupplungshebel-Halterung
2
Schraube (Kupplungshebel-
Halterung)
3
Warmstarthebel-Halterung
4
Schraube
(Warmstarthebel-Halterung)
5
Klemme
6
HINWEIS:
Der Motorstoppschalter, die Kupp-
lungshebel-Halterung und die
Klemme sind entsprechend den
abgebildeten Maßen zu montieren.
Das Motorstoppschalter-Kabel
durch die Mitte der Kupplungshe-
bel-Halterung führen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Montieren:
Kupplungszug
1
Warmstartzug
2
HINWEIS:
Die Kupplungszug- und Warmstart-
zug-Enden mit Lithiumseifenfett
bestreichen.
11. Einstellen:
Kupplungshebel-Spiel
Siehe unter “KUPPLUNG EIN-
STELLEN” in KAPITEL 3.
Warmstarthebel-Spiel
Siehe unter “WARMSTART-
HEBEL EINSTELLEN” in
KAPITEL 3.
12. Den Warmstartzug
1 und den
Kupplungszug
2 festklemmen
3.
13. Des Ende des Kraftstofftank-
Belüftungsschlauchs
1 durch
die Bohrung in der Lenkkopf-
Abdeckung
2 stecken.9. Installare:
Interruttore di arresto motore 1
Supporto della leva della frizione
2
Bullone (supporto della leva della
frizione) 3
Supporto leva starter per partenze
a caldo 4
Bullone
(supporto leva starter per partenze
a caldo) 5
Morsetto 6
NOTA:
Installare l’interruttore di arresto
motore, il supporto della leva della fri-
zione e il morsetto in base alle dimen-
sioni indicate.
Far passare il cavo dell’interruttore di
arresto motore al centro del supporto
della leva della frizione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Installare:
Cavo della frizione 1
Cavo starter per partenze a caldo
2
NOTA:
Applicare il grasso a base di sapone di
litio sull’estremità del cavo della frizione
e del cavo starter per partenze a caldo.
11. Regolare:
Gioco della leva della frizione
Fare riferimento al paragrafo
“REGOLAZIONE FRIZIONE”
nel CAPITOLO 3.
Gioco della leva starter per par-
tenze a caldo
Fare riferimento al paragrafo
“REGOLAZIONE LEVA STAR-
TER PER PARTENZE A
CALDO” nel CAPITOLO 3.
12. Fissare il cavo starter per partenze a
caldo 1 e il cavo della frizione 2
con un morsetto 3.
13. Inserire l’estremità del flessibile di
sfiato carburante 1 nel foro del
rivestimento del fusto dello sterzo
2.9. Instalar:
Interruptor de paro del motor
1
Soporte de la maneta de
embrague
2
Tornillo (soporte de la maneta
de embrague)
3
Soporte del mando de arran-
que en caliente
4
Tornillo
(soporte del mando de arran-
que en caliente)
5
Brida
6
NOTA:
El interruptor de paro del motor, el
soporte de la maneta de embrague
y la brida se deben montar de
acuerdo con las dimensiones que
se muestran.
Pase el cable del interruptor de
paro del motor en medio del
soporte de la maneta de embra-
gue.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Instalar:
Cable de embrague
1
Cable del arranque en caliente
2
NOTA:
Aplique grasa de jabón de litio al
extremo del cable de embrague y al
extremo del cable del arranque en
caliente.
11. Ajustar:
Holgura de la maneta de
embrague
Consulte el apartado
“AJUSTE DEL EMBRAGUE”
del CAPÍTULO 3.
Holgura del mando de arran-
que en caliente
Consulte el apartado
“AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE”
del CAPÍTULO 3.
12. Sujete el cable del arranque en
caliente
1 y el cable de embra-
gue
2 con una abrazadera
3.
13. Introduzca el extremo del tubo
respiradero del depósito de com-
bustible
1 por el orificio de la
tapa del vástago de la dirección
2.
LENKER
MANUBRIO
MANILLAR

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000ELECTRICAL COMPONENTS
1Headlight
2Engine stop switch
3Clutch switch
4Diode
5Starter relay diode
6Throttle position sensor
7Starter relay
8Fuse
9Starting circuit cut-off relay
0TaillightANeutral switch
BStarter motor
CAC magneto
DRectifier/regulator
EIgnition coil
FSpark plug
GStart switch
HMain switch
ICDI unit
JBatteryCOLOR CODE
B ...................... Black
Br ..................... Brown
Gy .................... Gray
L ...................... Blue
O...................... Orange
R ...................... Red
Sb .................... Sky blue
W ..................... White
Y ...................... YellowB/L ................... Black/Blue
B/W .................. Black/White
L/B ................... Blue/Black
L/R ................... Blue/Red
L/Y ................... Blue/Yellow
L/W .................. Blue/White
R/B................... Red/Black
EC612000WIRING DIAGRAM
1 2345
678
90
A
B CDEFGH
I
J
WR
WR
R
BR/BBr
R
BR/BBr
RW
L/RL/BBB
SbL/W
L/YBBB
WY
RYW
R
LY
B
YLB/L
B
B
ON
OFF
10A
BB
OFF
STARTSTART
R-BrL/W
B
BrL/W
BrL/W
L/B-YB
YL
B
L-B
-Sb
B/WBBB
W/RB/W
R/BGyBrL/W
ON
STOP
OB
LYSbB/L
W RBrB/W
L/BGyWR/BO B
L Y SbB/L
B O
L/YSbL/R
R W
Y W
Y W
Y
L B
B
B
RRR/B
B Br B
B B B B
L/W
R
R
R R B
R
BrBr
L/W L/W
Br B
L/B
L/B
L/R

Br
R/B
L/B L/W
B/W
W W/RW
RO
L
Y
B/L
O

B
L
Y
B/LSbB/W
B
L/R L/Y L/Y
B
SbSb
BGy
CD
BH
5
9
G3 4
A 2I
EF
6 78
1
0J
WY
YW

6 - 2
–+ELEC
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1Phare
2Coupe-circuit du moteur
3Contacteur d’embrayage
4Diode
5Diode du relais de démarreur
6Capteur de position de
papillon des gaz
7Relais de démarreur
8Fusible
9Relais de coupe-circuit de
démarrage
0Feu arrièreAContacteur de point mort
BDémarreur
CAlternateur avec rotor à
aimantation permanente
DRedresseur/régulateur
EBobine d’allumage
FBougie
GContacteur du démarreur
HContacteur à clé
IBoîtier CDI
JBatterieCODES DE COULEUR
B ........................ Noir
Br ....................... Brun
Gy ...................... Gris
L......................... Bleu
O ........................ Orange
R ........................ Rouge
Sb ....................... Bleu ciel
W ....................... Blanc
Y ........................ JauneB/L ..................... Noir/bleu
B/W ................... Noir/blanc
L/B ..................... Bleu/noir
L/R ..................... Bleu/rouge
L/Y..................... Bleu/jaune
L/W.................... Bleu/blanc
R/B..................... Rouge/noir
SCHEMA DE CABLAGE
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1Scheinwerfer
2Motorstoppschalter
3Kupplungsschalter
4Diode
5Starter-Relais-Diode
6Drosselklappensensor
7Starter-Relais
8Sicherung
9Anlaßsperrelais
0RücklichtALeerlaufschalter
BStartermotor
CLichtmaschine
DGleichrichter/Regler
EZündspule
FZündkerze
GStarterschalter
HZündschalter
IZündbox
JBatterieFARB-CODIERUNG
B ...................... Schwarz
Br ..................... Braun
Gy .................... Grau
L ...................... Blau
O...................... Orange
R ...................... Rot
Sb .................... Himmelblau
W ..................... Weiß
Y ...................... GelbB/L ................... Schwarz/Blau
B/W .................. Schwarz/Weiß
L/B ................... Blau/Schwarz
L/R ................... Blau/Rot
L/Y ................... Blau/Gelb
L/W .................. Blau/Weiß
R/B................... Rot/Schwarz
SCHALTPLAN
IMPIANTO ELETTRICO
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTI ELETTRICI
1Faro
2Interruttore di arresto motore
3Interruttore della frizione
4Diodo
5Diodo del relè del motorino
di avviamento
6Sensore posizione farfalla
7Relè del motorino di
avviamento
8Fusibile
9Relè di interruzione del
circuito di avviamento
0Luce posterioreAInterruttore folle
BMotorino d’avviamento
CMagnete AC
DRaddrizzatore/regolatore
EBobina di accensione
FCandela d’accensione
GInterruttore dell’avviamento
HInterruttore di accensione
IUnità CDI
JBatteriaCODICE COLORE
B ........................ Nero
Br ....................... Marrone
Gy ...................... Grigio
L......................... Blu
O ........................ Arancione
R ........................ Rosso
Sb ....................... Azzurro
W ....................... Bianco
Y ........................ GialloB/L ..................... Nero/Blu
B/W ................... Blu/Bianco
L/B ..................... Blu/Nero
L/R ..................... Blu/Rosso
L/Y..................... Blu/Giallo
L/W.................... Blu/Bianco
R/B..................... Rosso/Nero
SCHEMA ELETTRICO
SISTEMA ELÉCTRICO
COMPONENTES Y ESQUEMA ELÉCTRICO
COMPONENTES ELÉCTRICOS
1Faro
2Interruptor de paro del
motor
3Interruptor del embrague
4Diodo
5Diodo del relé de arranque
6Sensor de posición del
acelerador
7Relé de arranque
8Fusible
9Relé de corte del circuito de
arranque
0Piloto traseroAInterruptor de luz de punto
muerto
BMotor de arranque
CMagneto CA
DRectificador/regulador
EBobina de encendido
FBujía
GInterruptor de arranque
HInterruptor principal
IUnidad CDI
JBateríaCOLORES
B ...................... Negro
Br ..................... Marrón
Gy .................... Gris
L ....................... Azul
O ...................... Naranja
R ...................... Rojo
Sb .................... Azul celeste
W ..................... Blanco
Y ...................... AmarilloB/L ................... Negro/Azul
B/W .................. Negro/Blanco
L/B ................... Azul/Negro
L/R ................... Azul/Rojo
L/Y ................... Azul/Amarillo
L/W .................. Azul/Blanco
R/B................... Rojo/Negro
ESQUEMA ELÉCTRICO
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTES Y ESQUEMA ELÉCTRICO
1
2
3
4
5
6
7
