2005 YAMAHA SUPERJET Manual de utilização (in Portuguese)

4-4
IGR
1.Τοποθετήστε το υδροσκάφος στην ξηρά σε
οριζόντια θέση.
2.Ανοίξτε το καπάκι της σύνδεσης του
σωλήνα έκπλυσης 1, βάλτε τον
προσαρμογέα για λάστιχο ποτίσματος 2
στη σύνδεση του σωλήνα έκπλυσης 3 και
περιστρέψτε μέχρι να συνδεθεί καλά.
3.Συνδέστε τον προσαρμογέα για λάστιχο
ποτίσματος σε μια πηγή πόσιμου νερού
χρησιμοποιώντας έναν ελαστικό σωλήνα.
4.Βάλτε μπρος τον κινητήρα και στη συνέχεια
ανοίξτε αμέσως την παροχή νερού μέχρι να
τρέξει νερό από το στόμιο εξόδου του νερού
ψύξης.
5.Αφήστε να λειτουργήσει ο κινητήρας στο
ρελαντί για περίπου 3 λεπτά παρατηρώντας
την κατάστασή του. Εάν ο κινητήρας
σταματήσει κατά τη διάρκεια της έκπλυσης,
κλείστε αμέσως την παροχή νερού και
επαναλάβατε τα παραπάνω βήματα.
6.Κλείστε την παροχή νερού και στη συνέχεια
αδειάστε το νερό που απέμεινε στις διόδους
ψύξης πιέζοντας και αφήνοντας εναλλάξ το
χειρόγκαζο για 10 έως 15 δευτερόλεπτα.
7.Σταματήστε τον κινητήρα.
8.Αφαιρέστε τον προσαρμογέα για λάστιχο
ποτίσματος και ασφαλίστε το καπάκι. 1. Mettere la moto d’acqua a terra in posizione
orizzontale.
2. Aprire il coperchio del raccordo del tubo fles-
sibile di lavaggio 1, quindi inserire l’adatta-
tore della manichetta 2 nel raccordo del tubo
flessibile di lavaggio 3 e avvitarlo fino a
quando non è collegato fermamente.
3. Con un tubo flessibile, collegare l’adattatore
della manichetta ad un rubinetto.
4. Avviare il motore, quindi aprire immediata-
mente il rubinetto fino a quando l’acqua fuo-
riesce in modo continuo dall’uscita di controllo
del sistema di raffreddamento.
5. Far funzionare il motore al minimo per circa
3 minuti tenendo sotto osservazione le condi-
zioni del motore. Se il motore si spegne
durante il lavaggio, chiudere immediatamente
il rubinetto dell’acqua e ripetere le fasi sopra
citate.
6. Chiudere il rubinetto e poi espellere l’acqua
residua dai condotti di raffreddamento strin-
gendo e rilasciando alternativamente la leva
dell’acceleratore per 10 a 15 secondi.
7. Spegnere il motore.
8. Togliere l’adattatore della manichetta e fissare
il tappo.
UF1N83B0.book Page 4 Monday, May 10, 2004 1:45 PM

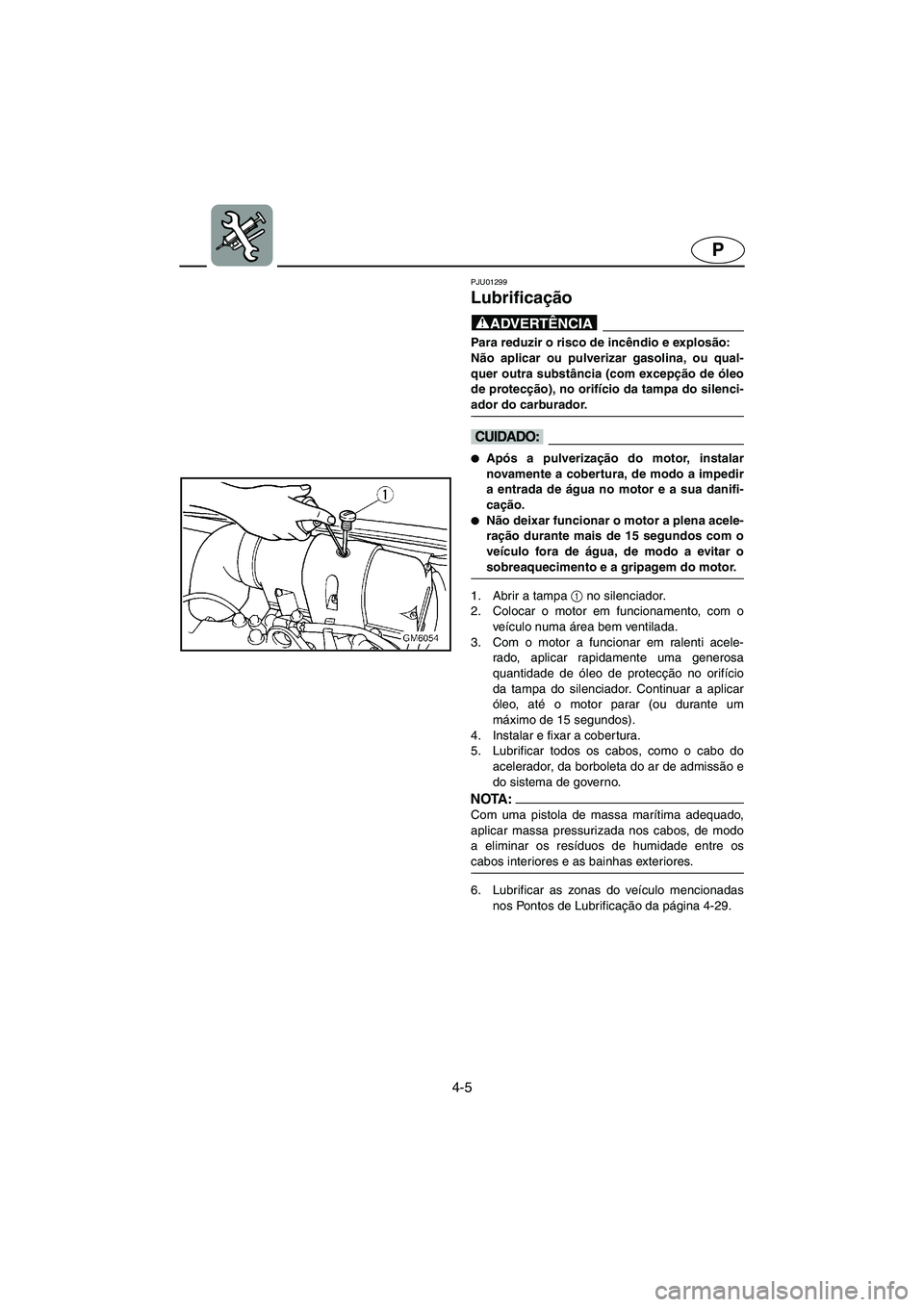

4-5
P
PJU01299
Lubrificação
@ Para reduzir o risco de incêndio e explosão:
Não aplicar ou pulverizar gasolina, ou qual-
quer outra substância (com excepção de óleo
de protecção), no orifício da tampa do silenci-
ador do carburador.
@
@
Após a pulverização do motor, instalar
novamente a cobertura, de modo a impedir
a entrada de água no motor e a sua danifi-
cação.

Não deixar funcionar o motor a plena acele-
ração durante mais de 15 segundos com o
veículo fora de água, de modo a evitar o
sobreaquecimento e a gripagem do motor.
@
1. Abrir a tampa 1
no silenciador.
2. Colocar o motor em funcionamento, com o
veículo numa área bem ventilada.
3. Com o motor a funcionar em ralenti acele-
rado, aplicar rapidamente uma generosa
quantidade de óleo de protecção no orifício
da tampa do silenciador. Continuar a aplicar
óleo, até o motor parar (ou durante um
máximo de 15 segundos).
4. Instalar e fixar a cobertura.
5. Lubrificar todos os cabos, como o cabo do
acelerador, da borboleta do ar de admissão e
do sistema de governo.
NOTA :@ Com uma pistola de massa marítima adequado,
aplicar massa pressurizada nos cabos, de modo
a eliminar os resíduos de humidade entre os
cabos interiores e as bainhas exteriores.
@
6. Lubrificar as zonas do veículo mencionadas
nos Pontos de Lubrificação da página 4-29.
UF1N83B0.book Page 5 Monday, May 10, 2004 1:45 PM

4-6
IGR
RJU01299
Λίπανση
@ Για να μειωθεί ο κίνδυνος πυρκαγιάς ή
έκρηξης:
Ποτέ να μη χύνετε ή να ψεκάζετε βενζίνη ή
οποιαδήποτε άλλη ουσία εκτός από το
αντισκωριακό προϊόν για τον κινητήρα μέσα
από την οπή στο καπάκι του σιγαστήρα του
καρμπυρατέρ.
@
@
Βεβαιωθείτε ότι τοποθετήσατε τα καπάκια
στη θέση τους μετά τον ψεκασμό του
κινητήρα, διαφορετικά μπορεί να
εισχωρήσει νερό στον κινητήρα και να
προκαλέσει ζημιά.

Μην αφήνετε τον κινητήρα να
λειτουργήσει με το μέγιστο άνοιγμα του
γκαζιού ή για περισσότερα από 15
δευτερόλεπτα όταν το υδροσκάφος είναι
έξω από το νερό, διαφορετικά μπορεί να
υπερθερμανθεί και/ή να κολλήσει.
@
1.Ανοίξτε το καπάκι 1 στο σιγαστήρα.
2.Εκκινήστε τον κινητήρα με το υδροσκάφος
σε καλά αεριζόμενο χώρο.
3.Ενώ λειτουργεί ο κινητήρας στο ρελαντί,
ψεκάστε γρήγορα όσο περισσότερο
αντισκωριακό μπορείτε μέσα από την οπή
στο κάλυμμα του σιγαστήρα. Συνεχίστε να
ψεκάζετε μέχρι να σταματήσει ο κινητήρας
(ή το πολύ για 15 δευτερόλεπτα).
4.Ασφαλίστε καλά το καπάκι.
5.Λιπάνετε όλες τις ντίζες: από το γκάζι, το
τσοκ, και τη ντίζα του συστήματος
πηδαλιουχίας.
@ Χρησιμοποιήστε τον κατάλληλο γρασαδόρο με
λιπαντικό θαλάσσης για να λιπάνετε τις ντίζες με
πίεση και να απομακρύνετε οποιαδήποτε
ακαθαρσία ή υγρασία ανάμεσα στο εσωτερικό
συρματόχσχοινο και στο εξωτερικό περίβλημα.
@
6.Λιπάνετε τα σημεία του υδροσκάφους που
αναφέρονται στην παράγραφο Σημεία
λίπανσης στη σελ. 4-30.
HJU01299
Lubrificazione
@ Per ridurre il rischio di incendi o di esplosioni:
Non versare o spruzzare mai benzina o qualsi-
asi altra sostanza, tranne che un inibitore
della ruggine attraverso il foro sul coperchio
del silenziatore del carburatore.
@
@
Ricordarsi di richiudere bene il tappo dopo
aver spruzzato l’olio spray nel motore, altri-
menti l’acqua potrebbe penetrare nel
motore e provocare danneggiamenti.

Non tentare di far funzionare il motore a
tutto gas o per più di 15 secondi mentre il
mezzo è fuori dall’acqua. Il motore potrebbe
surriscaldarsi e/o gripparsi.
@
1. Aprire il tappo sul coperchio
1 del silenzia-
tore.
2. Avviare il motore con la moto d’acqua in un
ambiente ben ventilato.
3. Facendo girare il motore ad un minimo acce-
lerato, spruzzare rapidamente la quantità
maggiore possibile di inibitore della ruggine
attraverso il foro sul coperchio del silenzia-
tore. Continuare a spruzzare fino a quando il
motore si spegne (o per un massimo di 15
secondi).
4. Installare saldamente il tappo.
5. Lubrificare tutti i cavi, come quello dell’accele-
ratore, del comando starter ed i cavi dello
sterzo.
NOTA:@ Utilizzare un ingrassatore adatto per iniettare il
grasso marino nelle guaine dei cavi ed espellere
qualsiasi traccia di umidità tra i cavi e le guaine.
@
6. Lubrificare le zone della moto d’acqua specifi-
cate nei “punti di ingrassaggio” a pagina 4-30.
UF1N83B0.book Page 6 Monday, May 10, 2004 1:45 PM

4-7
P
PJU19640
Sistema de alimentação
A drenagem do sistema de alimentação
impede a acumulação de lamas e gomas e outros
depósitos nocivos, produzidos pela estagnação
da gasolina durante longos períodos de tempo.
@ A GASOLINA E OS SEUS VAPORES SÃO
ALTAMENTE INFLAMÁVEIS E EXPLOSIVOS!

Não fumar nem foguear durante o abasteci-
mento de combustível.

Desligar o motor, antes do abastecimento
de combustível.

Reabastecer num local bem ventilado com
o veículo numa posição horizontal.

Não abastecer o combustível sentado ou de
pé no veículo.

Evitar os derrames de gasolina. Em caso de
derrame, limpar imediatamente a gasolina
com panos secos. Descartar os panos
molhados com gasolina de modo seguro.

Não encher demasiado o reservatório de
combustível. Parar o abastecimento, logo
que o nível do combustível atinja a parte
inferior do tubo de enchimento. Não encher
o tubo de enchimento, de modo a evitar os
derrames provocados pela dilatação do
combustível devido ao calor. Caso se aban-
done temporariamente o veículo com o
reservatório de combustível cheio, não o
deixar sob a luz directa do sol. Deixar o veí-
culo num local bem ventilado e na posição
horizontal.

Após o abastecimento, apertar bem o tam-
pão do reservatório de combustível.

Em caso de ingestão de gasolina ou inala-
ção de um grande volume de vapores ou
em caso de contacto de gasolina com os
olhos, consultar imediatamente um médico.

Em caso de contacto de gasolina com a
pele, lavar imediatamente a área afectada
com água e sabão. Mudar a roupa, em caso
de derrame de gasolina sobre o vestuário.
@
UF1N83B0.book Page 7 Monday, May 10, 2004 1:45 PM

4-8
IGR
RJU19640
Σύστημα τροφοδοσίας καυσίμου
Το στέγνωμα του συστήματος τροφοδοσίας
καυσίμου προλαμβάνει τη δημιουργία βερνικιών
και άλλων επικίνδυνων ιζημάτων που
παράγονται όταν η βενζίνη παραμένει για
μεγάλο χρονικό διάστημα.
@ Η ΒΕΝΖΙΝΗ ΚΑΙ ΟΙ ΑΝΑΘΥΜΙΑΣΕΙΣ
ΤΗΣ ΕΙΝΑΙ ΑΚΡΩΣ ΕΥΦΛΕΚΤΑ ΚΑΙ
ΕΚΡΗΚΤΙΚΑ!

Μην καπνίζετε κατά τον εφοδιασμό
καυσίμου και μείνετε μακριά από
σπινθήρες, φλόγες ή άλλες πηγές
ανάφλεξης.

Πριν από τον ανεφοδιασμό καυσίμου
σβήστε τον κινητήρα.

Κάντε ανεφοδιασμό καυσίμου σε καλά
εξαεριζόμενο χώρο με το υδροσκάφος σε
οριζόντια θέση.

Μην κάθεστε επάνω στο υδροσκάφος ενώ
γεμίζετε με καύσιμο για την περίπτωση που
θα εκδηλωθεί πυρκαγιά.

Δώστε την απαραίτητη προσοχή ώστε να
μη διαρρεύσει βενζίνη. Εάν διαρρεύσει
βενζίνη, καθαρίστε αμέσως με στεγνά
πανιά. Να προνοείτε πάντα για την
κατάλληλη καταστροφή των πανιών που
είναι εμποτισμένα με βενζίνη.

Αποφύγετε την υπερπλήρωση του
ρεζερβουάρ καυσίμου. Σταματήστε το
γέμισμα όταν η στάθμη καυσίμου φτάσει
στο κάτω μέρος του σωλήνα γέμισης. Μη
γεμίζετε το σωλήνα πλήρωσης ως επάνω,
γιατί το καύσιμο διαστέλλεται ενώ
θερμαίνεται και μπορεί να διαρρεύσει. Εάν
πρέπει να αφήσετε το υδροσκάφος με το
ρεζερβουάρ γεμάτο, μην το αφήνετε κάτω
από τον ήλιο. Να το αφήνετε σε καλά
εξαεριζόμενο χώρο και σε οριζόντια θέση.

Μετά το γέμισμα με καύσιμο σφίξτε καλά
το καπάκι του ρεζερβουάρ.

Εάν σε οποιαδήποτε περίπτωση τύχει να
καταπιείτε βενζίνη, να εισπνεύσετε ατμούς
βενζίνης ή να πεταχτεί βενζίνη στα μάτια
σας, απευθυνθείτε αμέσως σε ένα γιατρό.

Εάν πέσει βενζίνη στο δέρμα σας, πλύντε
αμέσως με σαπούνι και νερό. Εάν πέσει
βενζίνη στα ρούχα σας αλλάξτε τα.
@
HJU19640
Impianto di alimentazione
Lo scarico dell’impianto di alimentazione pre-
viene la formazione di depositi viscosi o di altri
depositi dannosi che si creano quando la benzina
resta a lungo ferma nell’impianto.
@ LA BENZINA ED I SUOI VAPORI SONO ALTA-
MENTE INFIAMMABILI ED ESPLOSIVI!

Non fumare durante il rifornimento di car-
burante e tenersi lontano da scintille,
fiamme o altre fonti di accensione.

Spegnere il motore prima di procedere al
rifornimento di carburante.

Effettuare il rifornimento di carburante in un
luogo ben ventilato con la moto d’acqua in
posizione orizzontale.

Non restare in piedi o seduti sulla moto
d’acqua durante il rifornimento in caso di
incendio.

Stare attenti a non rovesciare la benzina. Se
ciò succede, asciugarla immediatamente
con stracci asciutti. Provvedere sempre ad
uno smaltimento corretto degli stracci
imbevuti di benzina.

Evitare di riempire eccessivamente il serba-
toio del carburante. Interrompere il riforni-
mento non appena il livello del carburante
raggiunge la parte inferiore del bocchet-
tone di riempimento. Non riempire anche il
tubo del bocchettone, in quanto il carbu-
rante, riscaldandosi, si espande e potrebbe
traboccare. Se si abbandona temporanea-
mente la moto d’acqua con il serbatoio del
carburante pieno, non lasciarla esposta
all’irradiazione solare diretta. Lasciarla in
una zona ben ventilata ed in posizione oriz-
zontale.

Stringere saldamente il tappo del bocchet-
tone dopo il rifornimento.

In caso di ingestione di benzina, di aspira-
zione di una forte quantità di vapori di ben-
zina, o se la benzina entra negli occhi,
richiedere immediatamente l’intervento di
un medico.

Qualora la benzina venisse in contatto con
la pelle, lavarsi immediatamente con acqua
e sapone. Se è stata versata della benzina
sui vestiti, cambiarsi.
@
UF1N83B0.book Page 8 Monday, May 10, 2004 1:45 PM

4-9
P
Drenagem do sistema de alimentação:
1. Colocar o manípulo da válvula de alimenta-
ção de combustível na posição “OFF”.
2. Drenar o reservatório de combustível com um
sifão.
PJU19700
Bateria
Se não estiver prevista a utilização do veículo
por um período superior a um mês, desligar pri-
meiro o cabo negativo (–) e, depois, o positivo (+)
e o tubo de respiro, e finalmente retirar a bateria
do veículo.
Limpar a caixa da bateria com água doce.
Se os terminais da bateria estiverem sujos ou
corroídos, limpá-los com uma escova de arame.
Carregar totalmente a bateria e guardá-la num
local fresco e escuro.
Aplicar massa lubrificante marítima da Yamaha
ou Yamaha Grease A nos terminais da bateria.
Verificar a bateria pelo menos de 2 em 2
meses e, se necessário, carregá-la completa-
mente.
@ Não esquecer de ligar o tubo de respiro à
bateria. Se o tubo de respiro estiver danifi-
cado, obstruído ou não estiver devidamente
ligado, pode ocorrer incêndio ou explosão.
@
@ A bateria poderá não ser novamente utilizável
se for guardada durante um longo período de
tempo sem ser carregada. Carregar a bateria
periodicamente.
@
UF1N83B0.book Page 9 Monday, May 10, 2004 1:45 PM

4-10
IGR
Για να αποστραγγίσετε το σύστημα
τροφοδοσίας καυσίμου:
1.Βάλτε το διακόπτη καυσίμου στη θέση
“OFF” (κλειστός).
2.Αποστραγγίστε το ρεζερβουάρ βενζίνης με
ένα σιφόνι.
RJU19700
Μπαταρία
Εάν το υδροσκάφος δεν χρησιμοποιείται για
περισσότερο από ένα μήνα, αποσυνδέστε πρώτα
το αρνητικό (–) καλώδιο, μετά το θετικό (+) και
τον ελαστικό σωλήνα εξαέρωσης και στη
συνέχεια βγάλτε τη μπαταρία από το
υδροσκάφος.
Καθαρίστε το κιβώτιο της μπαταρίας με
γλυκό νερό.
Εάν οι ακροδέκτες της μπαταρίας είναι
ακάθαρτοι ή έχουν φθαρεί, καθαρίστε με μια
συρμάτινη βούρτσα.
Φορτίστε καλά τη μπαταρία και φυλάξτε την
σε δροσερό και σκοτεινό μέρος.
Για τους ακροδέκτες της μπαταρίας,
χρησιμοποιήστε το λιπαντικό θαλάσσης Ya m a h a
ή γράσο Α Ya m a h a .
Να ελέγχετε τη μπαταρία τουλάχιστον κάθε 2
μήνες και, εάν είναι αναγκαίο, να την
επανφορτίζετε.
@ Βεβαιωθείτε ότι συνδέσατε τον ελαστικό
σωλήνα εξαέρωσης στη μπαταρία. Εάν ο
ελαστικός σωλήνας εξαέρωσης είναι
κατεστραμμένος, βουλωμένος ή δεν έχει
συνδεθεί σωστά, μπορεί να προκληθεί
πυρκαγιά ή έκρηξη.
@
@ Η μπαταρία υπάρχει πιθανότητα να μην
μπορεί να επαναχρησιμοποιηθεί αν τη
φυλάξετε για μεγάλο χρονικό διάστημα χωρίς
επαναφόρτιση. Κατά περιόδους να φορτίζετε
τη μπαταρία.
@
Per scaricare l’impianto di alimentazione:
1. Girare la manopola del rubinetto del carbu-
rante su “OFF” (chiuso).
2. Scaricare il serbatoio del carburante usando
un sifone.
HJU19700
Batteria
Se la moto d’acqua non viene utilizzata per più
di un mese, scollegare prima il cavo negativo (–) e
poi il cavo positivo (+) e il tubetto di sfiato, e poi
togliere la batteria dalla moto d’acqua.
Pulire la scatola della batteria utilizzando
acqua dolce.
Se i morsetti della batteria sono sporchi o cor-
rosi, pulirli con una spazzola metallica.
Caricare completamente la batteria, quindi
conservarla in luogo fresco, scuro.
Applicare il grasso marino Yamaha oppure il
grasso Yamaha A sui morsetti della batteria.
Controllare la batteria almeno ogni 2 mesi e
caricarla completamente, se necessario.
@ Ricordarsi di collegare il tubetto di sfiato alla
batteria. Potrebbero verificarsi incendi o
esplosioni se il tubetto di sfiato è danneg-
giato, ostruito o non connesso correttamente.
@
@ La batteria potrebbe risultare inutilizzabile se
viene conservata per molto tempo senza
essere ricaricata. Caricare la batteria periodi-
camente.
@
UF1N83B0.book Page 10 Monday, May 10, 2004 1:45 PM

4-11
P
NOTA :@ Pode conhecer-se o estado da bateria através da
verificação da densidade do electrólito. No
entanto, o estado da bateria pode também ser
verificado através da medição da voltagem em
ambos os respectivos terminais. Carregar a bate-
ria se a voltagem for inferior a 12 volts.
Recomenda-se que seja um concessionário
Yamaha a verificar a densidade e a carregar a
bateria. Caso se faça a manutenção da bateria
pessoalmente, ler e seguir as instruções forneci-
das com a máquina de teste e o carregador que
forem utilizados.
@
PJU01300
Limpeza do veículo
Lavar o veículo, antes do seu armazenamento
prolongado.
1. Lavar bem o casco, o guiador, e o sistema de
potência com água doce.
2. Enxaguar o motor e o porão com água doce.
Drenar completamente a água da lavagem e
limpar os resíduos de água com um pano
limpo e seco.
3. Pulverizar o exterior do motor com óleo inibi-
dor de corrosão e lubrificante.
4. Polir o casco com massa de polir/cera não
abrasiva.
5. Limpar os componentes de vinilo ou borra-
cha, como os vedantes do compartimento do
motor, com um produto próprio para a protec-
ção de vinilo.
6. Não utilizar este produto na plataforma do
operador, de modo a não ficar escorregadia. Densidade (a título de referência):
1,28 a 20 °C (68 °F)
UF1N83B0.book Page 11 Monday, May 10, 2004 1:45 PM
