DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda1. Parafuso ajustador da força amortecedora de compressão da forquilha
dianteira (página 3-16)
2. Parafuso ajustador da força amortecedora de recuo da forquilha dian-
teira (página 3-16)
3. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página
3-16)
4. Reservatório de líquido da embraiagem (página 6-16)
5. Fechadura do assento (página 3-15)
6. Parafuso ajustador da força amortecedora de compressão do amorte-
cedor (página 3-18)7. Pedal de mudança de velocidades (página 3-11)
8. Porca ajustadora de pré-carga da mola do amortecedor (página 3-18)
9. Botão ajustador da força amortecedora de recuo do amortecedor (pá-
gina 3-18)
10.Cavilha de drenagem do óleo do motor (cárter) (página 6-8)
11.Cavilha de drenagem do óleo do motor (depósito de óleo) (página 6-8)
12.Cartucho do filtro de óleo do motor (página 6-8)
13.Tampa de enchimento de óleo do motor (página 6-8)U5YUP0P0.book Page 1 Friday, November 12, 2004 1:36 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10972
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do códi-
go (com um arco vermelho)


duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos


um transmissor-receptor (instalado na
chave de reconfiguração do código)


uma unidade imobilizadora


uma ECU (unidade de controlo elec-
trónico)


um indicador luminoso do sistema
imobilizador (Consulte a página 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO:
PCA11820


NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! CON-
TACTE IMEDIATAMENTE O SEU
CONCESSIONÁRIO CASO A TE-
NHA PERDIDO! Se perder esta cha-
ve, ser-lhe-á impossível configurar
novos códigos nas chaves nor-
mais. Poderá continuar a utilizar as
chaves normais para colocar o veí-
culo em funcionamento. No entan-
to, caso seja necessário
reconfigurar o código (ou seja, se
for feita uma nova chave normal ou
perder todas as chaves) terá de
substituir todo o sistema imobiliza-dor. Por conseguinte, recomenda-
mos vivamente que utilize uma das
chaves normais e mantenha a cha-
ve de reconfiguração do código
num local seguro.


Não mergulhe as chaves em água.


Não exponha as chaves a tempera-
turas excessivamente elevadas.


Não coloque as chaves próximo de
ímans (incluindo produtos como al-
tifalantes, etc., mas sem se limitar a
estes).


Não coloque objectos pesados so-
bre as chaves.


Não efectue qualquer tipo de poli-
mento nem altere a forma das cha-
ves.


Não desmonte a parte plástica das
chaves.


Não coloque duas chaves de qual-
quer sistema imobilizador no mes-
mo porta-chaves.


Mantenha as chaves normais, bem
como chaves de outros sistemas
imobilizadores afastadas da chave
de reconfiguração do código deste
veículo.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U5YUP0P0.book Page 1 Friday, November 12, 2004 1:36 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU36930
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga damola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
NOTA:Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do colar daforquilha dianteira.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Colar da forquilha dianteiraPonto de afinação da pré-carga da
mola:
Mínima (suave):
0
Normal:
2
Máxima (dura):
5
1. Parafuso ajustador da força amortecedora
de recuo
U5YUP0P0.book Page 16 Friday, November 12, 2004 1:36 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção (b).
PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário. Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
17 estalido(s) na direcção (b)*
Normal:
15 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
16 estalido(s) na direcção (b)*
Normal:
7 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U5YUP0P0.book Page 17 Friday, November 12, 2004 1:36 PM

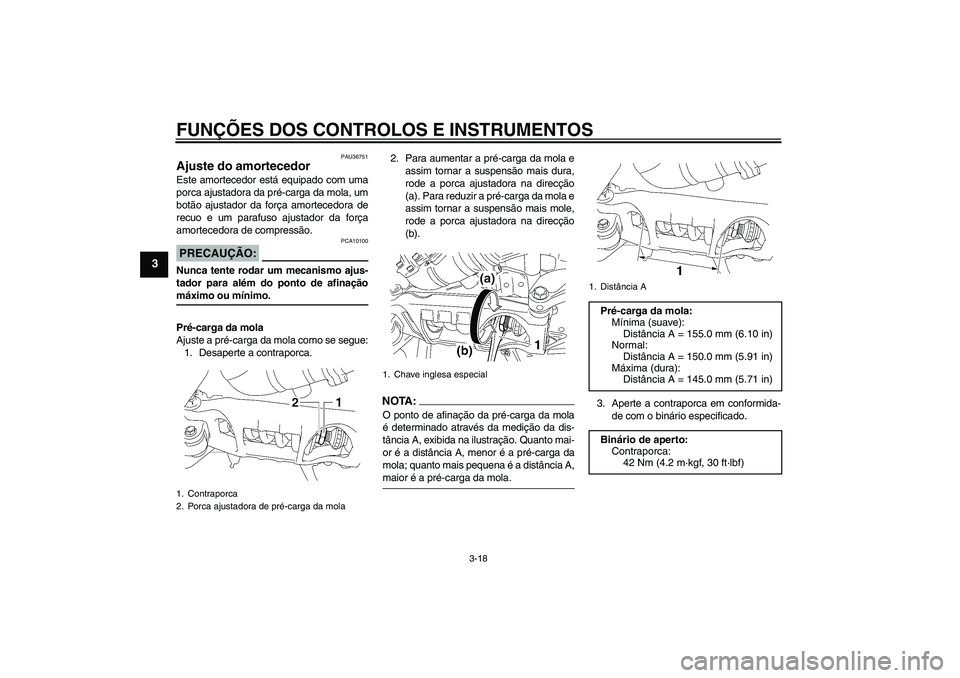

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PAU36751
Ajuste do amortecedor Este amortecedor está equipado com uma
porca ajustadora da pré-carga da mola, um
botão ajustador da força amortecedora de
recuo e um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
Pré-carga da mola
Ajuste a pré-carga da mola como se segue:
1. Desaperte a contraporca.2. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode a porca ajustadora na direcção
(a). Para reduzir a pré-carga da mola e
assim tornar a suspensão mais mole,
rode a porca ajustadora na direcção
(b).
NOTA:O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mai-
or é a distância A, menor é a pré-carga da
mola; quanto mais pequena é a distância A,maior é a pré-carga da mola.3. Aperte a contraporca em conformida-
de com o binário especificado.
1. Contraporca
2. Porca ajustadora de pré-carga da mola
1. Chave inglesa especial
1. Distância APré-carga da mola:
Mínima (suave):
Distância A = 155.0 mm (6.10 in)
Normal:
Distância A = 150.0 mm (5.91 in)
Máxima (dura):
Distância A = 145.0 mm (5.71 in)
Binário de aperto:
Contraporca:
42 Nm (4.2 m·kgf, 30 ft·lbf)
U5YUP0P0.book Page 18 Friday, November 12, 2004 1:36 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PRECAUÇÃO:
PCA10120
Aperte sempre a contraporca contra a
porca ajustadora e, depois, aperte a con-
traporca em conformidade com o biná-rio especificado.
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o parafuso ajustador na di-
recção (b).
NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
1. Botão ajustador da força amortecedora de
recuo
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máxima (dura):
3 estalido(s) na direcção (b)*
* Com o botão ajustador totalmente ro-
dado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
12 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U5YUP0P0.book Page 19 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perdade controlo ou graves ferimentos.
Certifique-se de que o peso total do
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces- Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
90–202 kg (198–445 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
202 kg (445 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U5YUP0P0.book Page 13 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU23200
Verificação e lubrificação do
descanso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10730
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamahaque o verifique ou repare.
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
U5YUP0P0.book Page 22 Friday, November 12, 2004 1:36 PM
