2004 YAMAHA YFM350R ESP

8-60
3. Desserrer le contre-écrou du câble de frein.
4. Tourner l’écrou de réglage au câble de frein dans le
sens a afin d’augmenter la longueur du câble ou
dans le sens b afin de la réduire.N.B.:_ Si l’on ne parvient pas à obtenir le réglage spécifié, de-
mander conseil à un concessionnaire Yamaha. _5. Serrer le contre-écrou du câble de frein.
6. Bien serrer le boulon de réglage côté étrier de frein
arrière, puis le desserrer de 1/8 de tour. Serrer le
contre-écrou au couple spécifié.
Couple de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
3. Afloje la contratuerca del cable del freno.
4. Gire la tuerca de ajuste de la palanca del freno
en la dirección
a para incrementar la longitud
del cable, o en la dirección
b para reducir la
longitud del cable.NOTA:_ Si no puede ajustar el cable según las especificacio-
nes, consulte a un concesionario Yamaha. _5. Apriete la contratuerca del cable del freno.
6. Enrosque el perno de ajuste de la pinza del fre-
no trasero hasta que quede apretado, y luego
aflójelo 1/8 de vuelta. Apriete la contratuerca a
la torsión especificada.
Par de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
U5YT60.book Page 60 Friday, December 12, 2003 1:55 PM

8-62
ATTENTION:_ Lors du serrage du contre-écrou, maintenir le boulon
de réglage à l’aide d’une clé, de sorte que celui-ci ne
tourne pas avec le contre-écrou. _
AVERTISSEMENT
_ Des freins mal réglés risquent d’entraîner leur mau-
vais fonctionnement et donc une perte de performan-
ce de freinage. Les risques de collision ou d’accident
seraient accrus. Après le réglage du frein de station-
nement, surélever l’arrière du véhicule et faire tour-
ner les roues arrière. S’assurer que les freins ne frot-
tent pas. Si les freins frottent, effectuer à nouveau le
réglage. _
AT E N C I O N :_ Cuando apriete la contratuerca, retenga el perno
de ajuste con una llave para que no gire el perno
de ajuste al mismo tiempo que la contratuerca. _
ADVERTENCIA
_ El uso del vehículo con los frenos incorrecta-
mente mantenidos o ajustados, puede dar lugar
a mal funcionamiento de los frenos, con la con-
secuente pérdida de capacidad de frenado. Eso
podría ser causa de accidentes. Después de
ajustar el freno de estacionamiento, levante la
parte trasera de la máquina del suelo, inmovilíce-
la y haga girar las ruedas traseras. Compruebe
que los frenos no rocen. Si lo hacen, ajústelos de
nuevo. _
U5YT60.book Page 62 Friday, December 12, 2003 1:55 PM

8-66
FBU00741
Réglage du jeu au levier d’embrayage
Le jeu du levier d’embrayage doit être de 5 à 10 mm.
1. Desserrer le contre-écrou situé sur le levier d’em-
brayage.
2. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin d’augmenter le jeu ou dans
le sens b
afin de le réduire.
3. Serrer le contre-écrou au levier d’embrayage.N.B.:Si le jeu spécifié ne peut être obtenu, effectuer les étapes
suivantes.4. Desserrer le contre-écrou situé sur le levier d’em-
brayage.
5. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin de desserrer le câble.
6. Desserrer le contre-écrou du côté du carter.
7. Tourner l’écrou de réglage au carter dans le sens a
afin d’augmenter le jeu ou dans le sens b
afin de le
réduire.
8. Serrer le contre-écrou côté du carter et du levier
d’embrayage.
SBU00741
Ajuste del juego libre de la palanca del embrague
El juego libre de la palanca del embrague deberá
ajustarse a 5–10 mm.
1. Afloje la contratuerca de la palanca del embra-
gue.
2. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para incrementar el
juego libre, y en la dirección
b para reducir el
juego libre.
3. Apriete la contratuerca de la palanca del em-
brague. NOTA:Si no puede obtenerse el juego libre especificado,
lleve a cabo los pasos siguientes.4. Afloje la contratuerca de la palanca del embra-
gue.
5. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para aflojar el cable.
6. Afloje la contratuerca del lado del cárter.
7. Gire la tuerca de ajuste del cárter en la direc-
ción
a para incrementar el juego libre, y en la
dirección
b para reducir el juego libre.
8. Apriete la contratuerca del cárter y de la palan-
ca del embrague.
U5YT60.book Page 66 Friday, December 12, 2003 1:55 PM

8-68
FBU01144
Contrôle de la flèche de la chaîne de transmissionN.B.:_ Déplacer le VTT d’avant en arrière afin de trouver la po-
sition de la chaîne la plus tendue. Contrôler et/ou régler la
flèche de la chaîne alors que celle-ci se trouve à sa posi-
tion la plus tendue. _Toutes les roues doivent reposer à terre et aucun poids ne
doit peser sur le véhicule lors du contrôle de la flèche de
la chaîne. Contrôler la flèche de la chaîne à l’endroit indi-
qué sur l’illustration. La flèche doit être d’environ 25 à
35 mm. Régler la flèche si elle excède 35 mm.
SBU01144
Comprobación de la tensión de la cadena de
transmisiónNOTA:_ Mueva el ATV hacia atrás y adelante y busque la po-
sición más tensa de la cadena de transmisión. Com-
pruebe y/o ajuste la tensión de la cadena mientras
está en la posición más tensa._Inspeccione la tensión de la cadena de transmisión
con los neumáticos en contacto con el suelo y sin
ningún peso encima. Compruebe la tensión en la po-
sición que indica la figura. La flexión vertical deberá
ser, aproximadamente, de 25–35 mm. Si fuera su-
perior a 35 mm, tense la cadena al valor especifica-
do.
U5YT60.book Page 68 Friday, December 12, 2003 1:55 PM

8-70
FBU14990
Réglage de la flèche de la chaîne de transmission
1. Desserrer les boulons supérieurs et inférieurs de
moyeu de roue arrière.
2. Desserrer le contre-écrou de part et d’autre du bras
oscillant. Pour tendre la chaîne, tourner les boulons
de réglage dans la direction a
. Pour détendre la
chaîne, tourner les boulons de réglage dans le sens
b
et pousser les roues vers l’avant. Afin de garan-
tir un bon alignement de l’axe, tourner les boulons
du même nombre de tours.N.B.:_ Des repères sont gravés de part et d’autre du bras os-
cillant et sur le moyeu. Ceux-ci permettent l’alignement
d’axe correct. _3. Après avoir effectué le réglage, serrer les contre-
écrous et les boulons de moyeu de roue à leur cou-
ple spécifique.
Couples de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
Boulon supérieur de moyeu de roue:
120 Nm (12,0 m·kgf)
Boulon inférieur de moyeu de roue:
73 Nm (7,3 m·kgf)
SBU14990
Ajuste de la tensión de la cadena de transmisión
1. Afloje los pernos superior e inferior del cubo de
la rueda trasera.
2. Afloje las contratuercas de cada lado del brazo
oscilante. Para tensar la cadena de transmi-
sión, gire los pernos de ajuste en la dirección de
a. Para aflojar la cadena de transmisión, gire
los pernos de ajuste en la dirección
b y empu-
je las ruedas hacia delante. Gire cada perno de
ajuste exactamente en la misma cantidad para
mantener una alineación del eje correcta.NOTA:_ Hay marcas de alineación en cada lado del brazo os-
cilante y del cubo. Empléelas para comprobar la ali-
neación correcta del eje de las ruedas. _3. Después del ajuste, apriete las contratuercas y
los pernos del cubo de la rueda a las torsiones
especificadas.
Torsiones de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
Perno superior del cubo de la rueda:
120 Nm (12,0 m·kgf)
Perno inferior del cubo de la rueda:
73 Nm (7,3 m·kgf)
U5YT60.book Page 70 Friday, December 12, 2003 1:55 PM

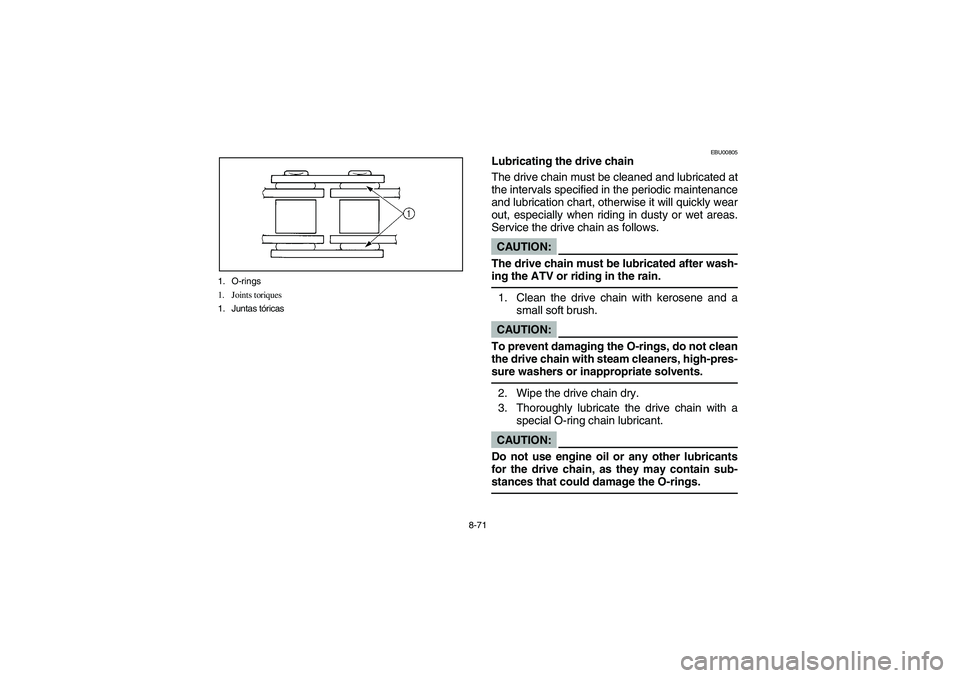

8-71 1. O-rings
1. Joints toriques
1. Juntas tóricas
EBU00805
Lubricating the drive chain
The drive chain must be cleaned and lubricated at
the intervals specified in the periodic maintenance
and lubrication chart, otherwise it will quickly wear
out, especially when riding in dusty or wet areas.
Service the drive chain as follows.CAUTION:_ The drive chain must be lubricated after wash-
ing the ATV or riding in the rain. _1. Clean the drive chain with kerosene and a
small soft brush.CAUTION:_ To prevent damaging the O-rings, do not clean
the drive chain with steam cleaners, high-pres-
sure washers or inappropriate solvents. _2. Wipe the drive chain dry.
3. Thoroughly lubricate the drive chain with a
special O-ring chain lubricant.CAUTION:_ Do not use engine oil or any other lubricants
for the drive chain, as they may contain sub-
stances that could damage the O-rings. _
U5YT60.book Page 71 Friday, December 12, 2003 1:55 PM

8-72
FBU00805
Lubrification de la chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de transmission aux
fréquences spécifiées dans le tableau des entretiens et
graissages périodiques, sinon elle s’usera rapidement,
surtout lors de la conduite dans les régions humides ou
poussiéreuses. Entretenir la chaîne de transmission com-
me suit.ATTENTION:Il faut lubrifier la chaîne de transmission après avoir
lavé la moto ou après avoir roulé sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une petite
brosse à poils doux.ATTENTION:Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de dissolvants inap-
propriés, car cela endommagerait ses joints toriques. _2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant
spécial pour chaîne à joints toriques.ATTENTION:Ne pas utiliser de l’huile moteur ni tout autre lubri-
fiant, car ceux-ci pourraient contenir des additifs qui
vont endommager les joints toriques de la chaîne de
transmission. _
SBU00805
Lubricación de la cadena de transmisión
La cadena de transmisión debe limpiarse y lubricar-
se a los intervalos especificados para el manteni-
miento periódico y en la gráfica de lubricación, de lo
contrario se desgastaría con rapidez. especialmente
cuando se circula por zonas polvorientas o mojadas.
Realice el servicio de la cadena de transmisión de la
forma siguiente.AT E N C I O N :_ La cadena de transmisión debe lubricarse des-
pués de haber lavado el ATV o de haber circula-
do bajo la lluvia. _1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.AT E N C I O N :_ Para evitar daños en las juntas tóricas, no limpie
la cadena de transmisión con limpiadores al va-
por, lavadores de alta presión ni solventes inade-
cuados. _2. Frote la cadena de transmisión para secarla.
3. Lubrique bien la cadena de transmisión con lubri-
cante especial para cadenas con juntas tóricas.AT E N C I O N :_ No emplee aceite de motor ni ningún otro lubri-
cante para la cadena de transmisión, porque es
posible que contengan substancias que pueden
dañar las juntas tóricas. _
U5YT60.book Page 72 Friday, December 12, 2003 1:55 PM

8-86
FBU08710
Repose d’une roue
Pour remettre la roue en place, suivre les étapes de la dé-
pose dans l’ordre inverse.
Serrer les écrous de la roue aux couples spécifiés.
Couples de serrage:
Écrou de roue:
Avant: 45 Nm (4,5 m·kgf)
Arrière: 45 Nm (4,5 m·kgf)
SBU08710
Montaje de la rueda
Para instalar la rueda, siga el procedimiento inverso
al de la extracción.
Apriete las tuercas de la rueda a los pares de apriete
especificados.
Pares de apriete:
Tuerca de rueda:
Delantera: 45 Nm (4,5 m·kgf)
Trasera: 45 Nm (4,5 m·kgf)
U5YT60.book Page 86 Friday, December 12, 2003 1:55 PM
