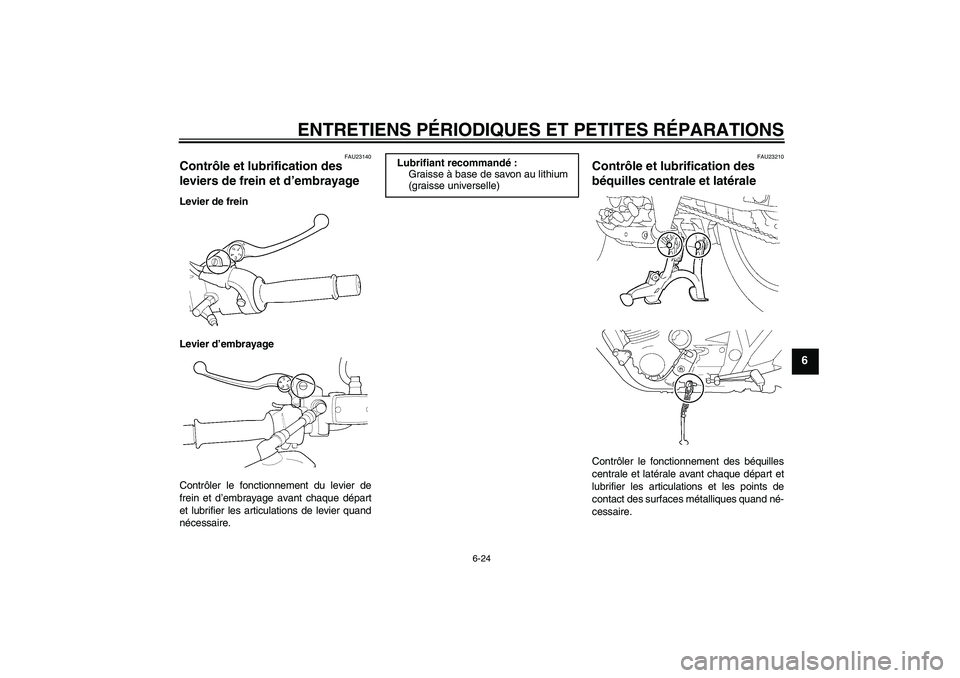

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FAU23140
Contrôle et lubrification des
leviers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement du levier de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
FAU23210
Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5WMF1F0.book Page 24 Friday, September 12, 2003 10:29 AM

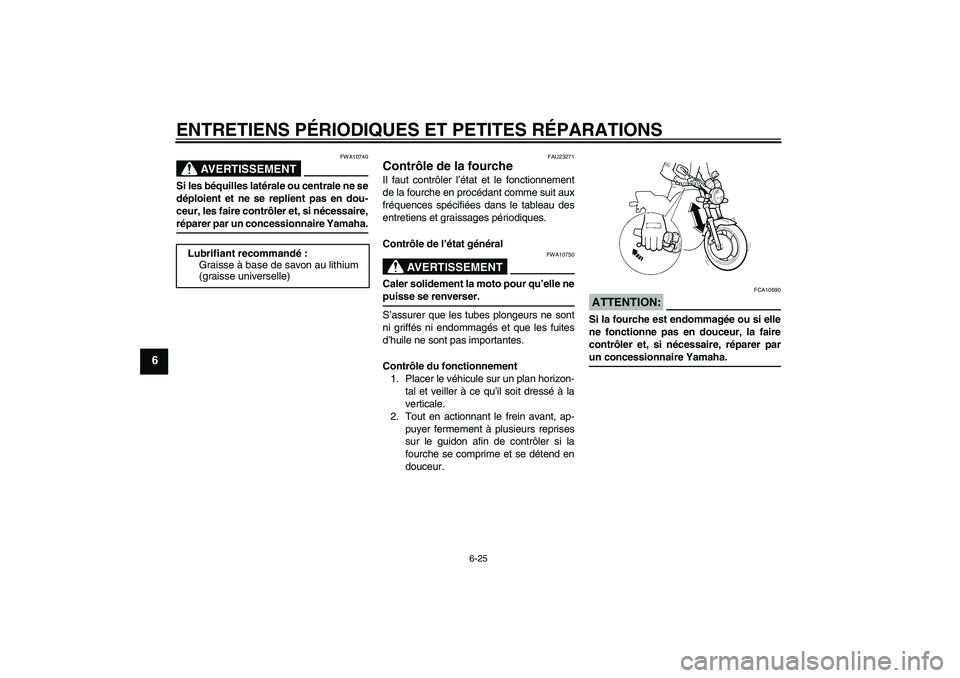

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
AVERTISSEMENT
FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,réparer par un concessionnaire Yamaha.
FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha. Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5WMF1F0.book Page 25 Friday, September 12, 2003 10:29 AM

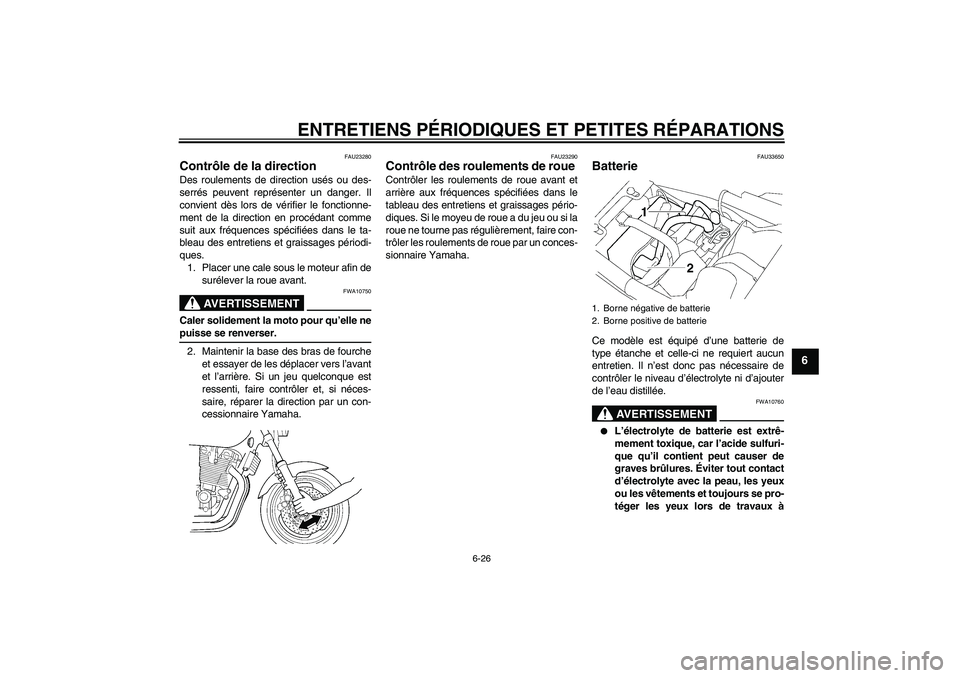

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU33650
Batterie Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
1. Borne négative de batterie
2. Borne positive de batterie
U5WMF1F0.book Page 26 Friday, September 12, 2003 10:29 AM

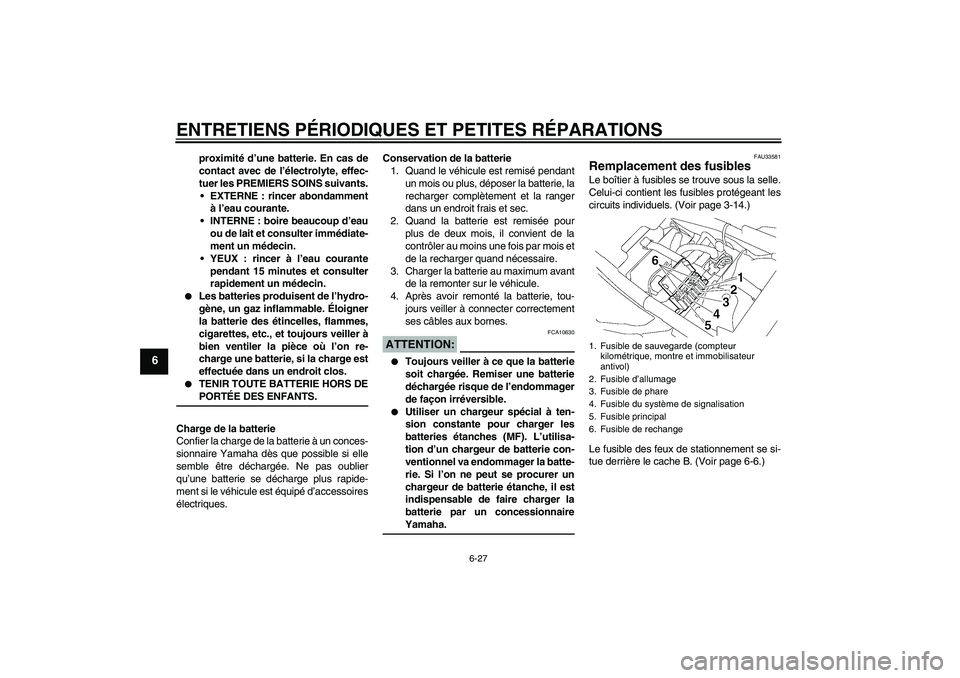

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
FAU33581
Remplacement des fusibles Le boîtier à fusibles se trouve sous la selle.
Celui-ci contient les fusibles protégeant les
circuits individuels. (Voir page 3-14.)
Le fusible des feux de stationnement se si-
tue derrière le cache B. (Voir page 6-6.)1. Fusible de sauvegarde (compteur
kilométrique, montre et immobilisateur
antivol)
2. Fusible d’allumage
3. Fusible de phare
4. Fusible du système de signalisation
5. Fusible principal
6. Fusible de rechange
U5WMF1F0.book Page 27 Friday, September 12, 2003 10:29 AM

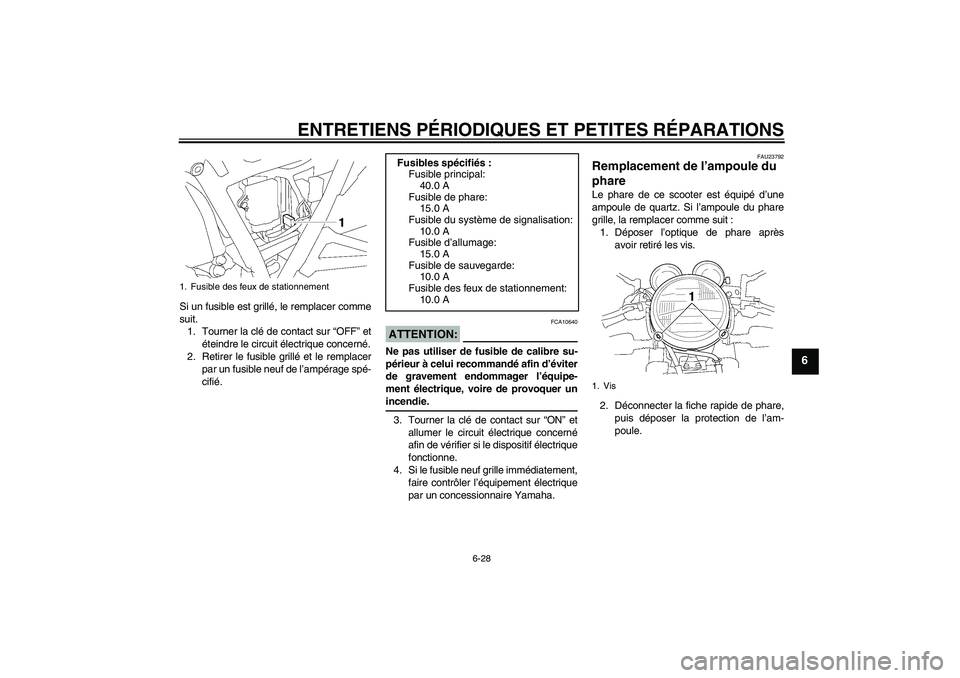

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23792
Remplacement de l’ampoule du
phare Le phare de ce scooter est équipé d’une
ampoule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
1. Fusible des feux de stationnement
Fusibles spécifiés :
Fusible principal:
40.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible de sauvegarde:
10.0 A
Fusible des feux de stationnement:
10.0 A
1. Vis
U5WMF1F0.book Page 28 Friday, September 12, 2003 10:29 AM

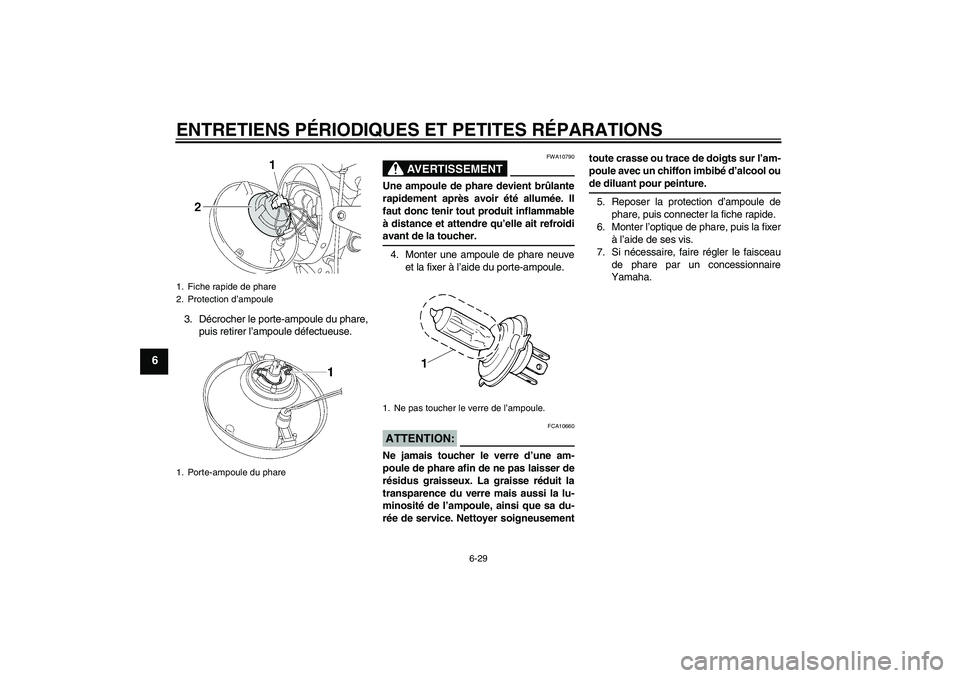

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusementtoute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
1. Fiche rapide de phare
2. Protection d’ampoule
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
U5WMF1F0.book Page 29 Friday, September 12, 2003 10:29 AM

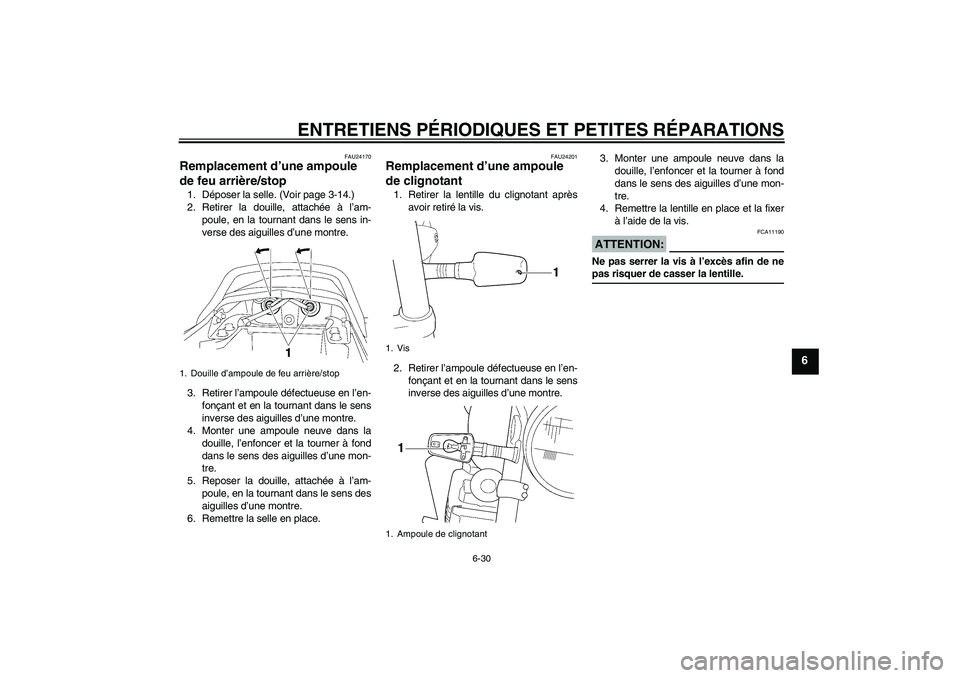

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU24170
Remplacement d’une ampoule
de feu arrière/stop 1. Déposer la selle. (Voir page 3-14.)
2. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens in-
verse des aiguilles d’une montre.
3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
6. Remettre la selle en place.
FAU24201
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.
ATTENTION:
FCA11190
Ne pas serrer la vis à l’excès afin de nepas risquer de casser la lentille.
1. Douille d’ampoule de feu arrière/stop
1. Vis
1. Ampoule de clignotant
U5WMF1F0.book Page 30 Friday, September 12, 2003 10:29 AM

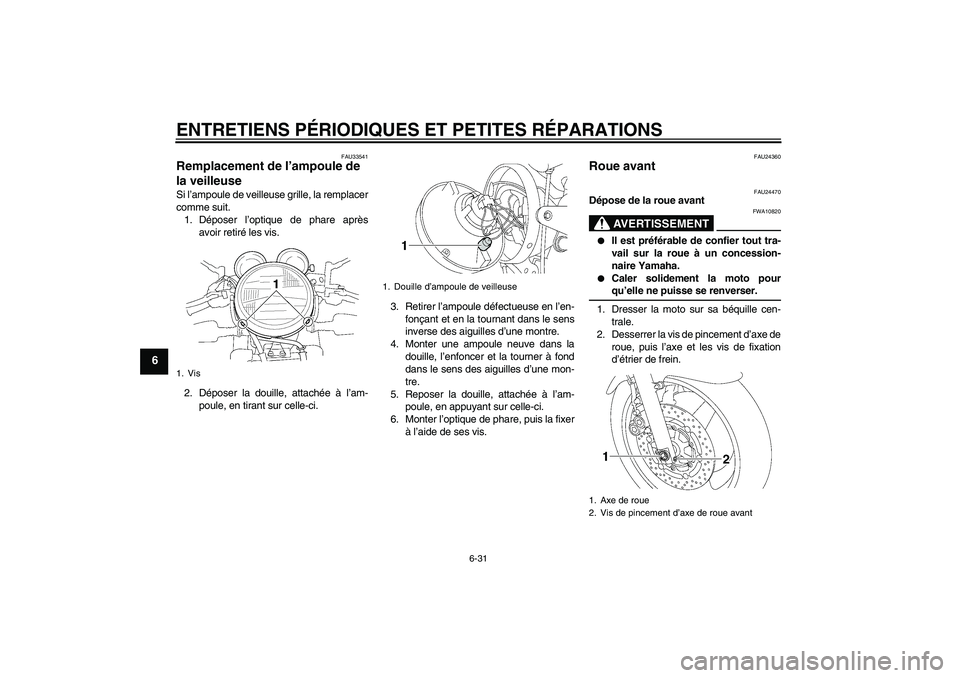

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU33541
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24360
Roue avant
FAU24470
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Dresser la moto sur sa béquille cen-
trale.
2. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.
1. Vis
1. Douille d’ampoule de veilleuse
1. Axe de roue
2. Vis de pincement d’axe de roue avant
U5WMF1F0.book Page 31 Friday, September 12, 2003 10:29 AM
