2004 YAMAHA WOLVERINE 350 ESP

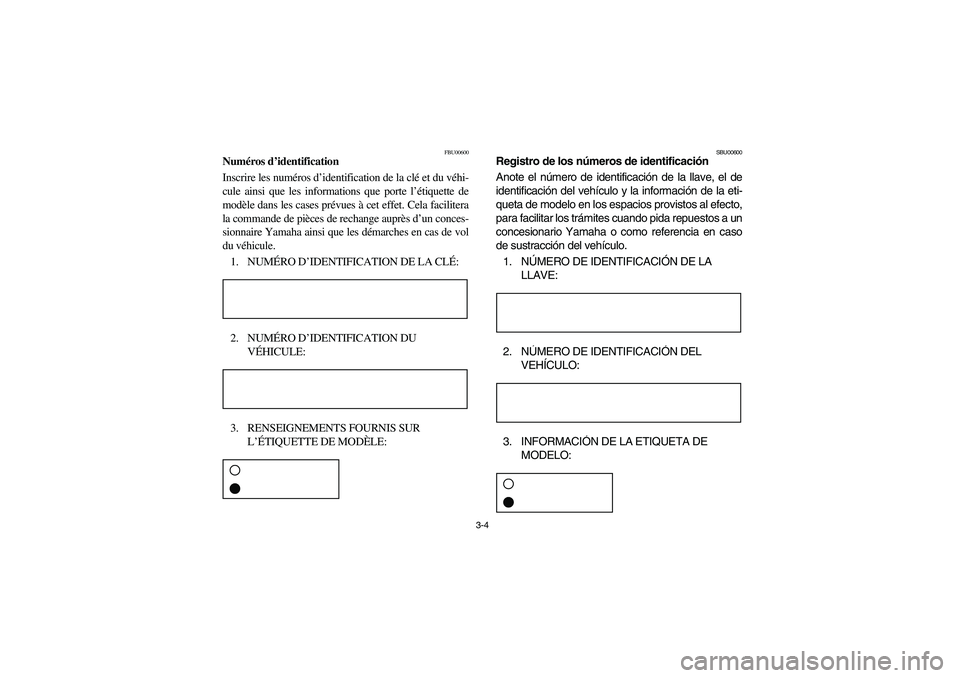

3-4
FBU00600
Numéros d’identification
Inscrire les numéros d’identification de la clé et du véhi-
cule ainsi que les informations que porte l’étiquette de
modèle dans les cases prévues à cet effet. Cela facilitera
la commande de pièces de rechange auprès d’un conces-
sionnaire Yamaha ainsi que les démarches en cas de vol
du véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA CLÉ:ACA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE:ACA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE:ACA-01F
SBU00600
Registro de los números de identificación
Anote el número de identificación de la llave, el de
identificación del vehículo y la información de la eti-
queta de modelo en los espacios provistos al efecto,
para facilitar los trámites cuando pida repuestos a un
concesionario Yamaha o como referencia en caso
de sustracción del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:ACA-02F2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:ACA-02F3. INFORMACIÓN DE LA ETIQUETA DE
MODELO:ACA-01F
U5UH60.book Page 4 Wednesday, October 8, 2003 9:05 AM

3-10
FBU00787
Étiquette de modèle
L’étiquette de modèle est collée à l’endroit illustré. Ins-
crire les renseignements que porte cette étiquette dans la
case prévue à cet effet. Ces renseignements seront néces-
saires lors de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha.
SBU00787
Etiqueta de modelo
La etiqueta de modelo se encuentra en el lugar indi-
cado en la ilustración. Anote la información de esta
etiqueta en los espacios previstos al efecto. Esta in-
formación facilitará los trámites cuando pida repues-
tos a un concesionario Yamaha.
U5UH60.book Page 10 Wednesday, October 8, 2003 9:05 AM

4-1 1. Main switch
1. Contacteur à clé
1. Interruptor principal
EBU00040
CONTROL FUNCTIONS
EBU12490
Main switch
Functions of the respective switch positions are as
follows:
ON:
The engine can be started only at this position and
the headlights, taillight and meter lighting come on
when the light switch is on.
OFF:
All electrical circuits are switched off. The key can
be removed in this position.
U5UH60.book Page 1 Wednesday, October 8, 2003 9:05 AM

4-2
4
FBU00040
FONCTION DES COMMANDES
FBU12490
Contacteur à clé
Les positions du contacteur sont les suivantes:
ON (marche):
Le moteur ne peut être mis en marche qu’à cette position.
Les phares et le feu arrière et l’éclairage des instruments
s’allument lorsque le contacteur d’éclairage est activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé peut être
retirée.
SBU00040
FUNCIONES DE CONTROL
SBU12490
Interruptor principal
Las funciones correspondientes a cada una de las
posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el inte-
rruptor en esta posición, y los faros, las luces de cola
y de los medidores se encienden cuando el interrup-
tor de las luces está conectado.
OFF:
Se desconectan todos los circuitos eléctricos. En
esta posición puede extraerse la llave de contacto.
U5UH60.book Page 2 Wednesday, October 8, 2003 9:05 AM

4-6
FBU11400
Témoin d’avertissement de la température d’huile
“”
Lorsque la température de l’huile atteint un certain seuil,
ce témoin s’allume pour signaler que la température de
l’huile est trop élevée. Si le témoin s’allume pendant une
randonnée, couper le moteur dès que possible et le laisser
refroidir pendant environ 10 minutes.ATTENTION:_

La surchauffe du moteur peut être causée par
un chargement excessif du véhicule. En cas de
surcharge, réduire la charge (voir les limites
spécifiées).


Attendre que le témoin s’éteigne avant de re-
mettre le moteur en marche. Lorsque ce témoin
est allumé, il ne faut pas rouler de façon conti-
nue, sous peine d’endommager le moteur.
_
SBU11400
Luz de aviso de la temperatura del aceite “”
Cuando la temperatura del aceite alcanza un nivel
especificado, se enciende esta luz para avisar de
que el motor se ha calentado en exceso. Si se en-
ciende con el motor en marcha, párelo en cuanto la
seguridad lo permita y deje que se enfríe durante
unos 10 minutos.AT E N C I O N :_

Un exceso de carga puede ser la causa del
sobrecalentamiento. En este caso, reduzca
la carga al nivel especificado.


Arranque de nuevo una vez esté seguro de
que la luz se ha apagado. El uso continuado
con la luz de control de la temperatura del
aceite encendida puede causar daños en el
motor.
_
U5UH60.book Page 6 Wednesday, October 8, 2003 9:05 AM

4-12
FBU00510
Compteur de vitesse
Le compteur de vitesse indique la vitesse du véhicule. Ce
compteur de vitesse est équipé d’un compteur kilométri-
que et d’un totalisateur journalier. Le totalisateur journa-
lier est muni d’un bouton permettant de le remettre à “0”.
Utiliser le totalisateur journalier pour estimer la distance
qu’il est possible de parcourir avec un plein de carburant
avant de devoir passer à la réserve. Cette information per-
met de planifier les arrêts pour ravitaillement en carbu-
rant.
SBU00510
Velocímetro
El velocímetro indica la velocidad de marcha. Con-
tiene un cuentakilómetros totalizador y un cuentaki-
lómetros parcial. Este último puede ponerse a “0”
con el botón correspondiente. Utilice el cuentakiló-
metros parcial para calcular cuánto puede recorrer
con el depósito de combustible lleno antes de empe-
zar a usar la reserva. Esta información le permitirá
planificar debidamente las futuras paradas para re-
postar.
U5UH60.book Page 12 Wednesday, October 8, 2003 9:05 AM

4-15 1. Light switch “ / /OFF”
2. Engine stop switch “ / ”
3. Start switch “ ”
4. Horn switch “ ”
1. Contacteur d’éclairage “ / /OFF”
2. Coupe-circuit du moteur “ / ”
3. Contacteur du démarreur “ ”
4. Contacteur de l’avertisseur “ ”
1. Interruptor de luces “ / /OFF”
2. Interruptor de paro del motor “ / ”
3. Interruptor de arranque “ ”
4. Interruptor de la bocina “ ”
EBU01205
Engine stop switch “ / ”
Make sure that the engine stop switch is set to
“ ” before starting the engine. The engine stop
switch controls ignition and can be used at all
times to stop the engine, especially in an emer-
gency. The engine will not start or run when the
engine stop switch is set to “ ”.
EBU00607
Start switch “ ”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
EBU00059
Horn switch “ ”
Press the switch to sound the horn.
E-4.fm Page 15 Wednesday, October 8, 2003 11:41 AM

4-16
FBU01205
Coupe-circuit du moteur “ / ”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
FBU00607
Contacteur du démarreur “ ”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
FBU00059
Contacteur de l’avertisseur “ ”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU01205
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :_ Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.) _
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
E-4.fm Page 16 Wednesday, October 8, 2003 11:41 AM
